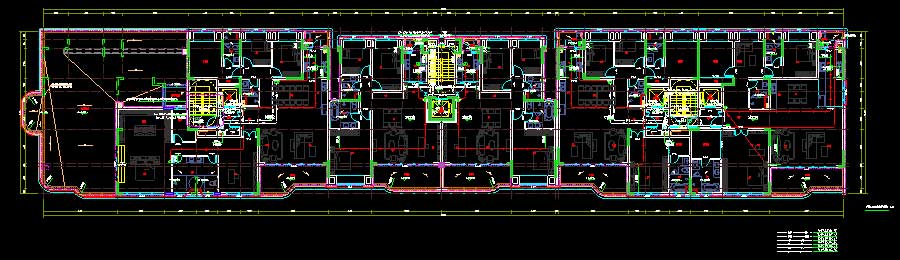

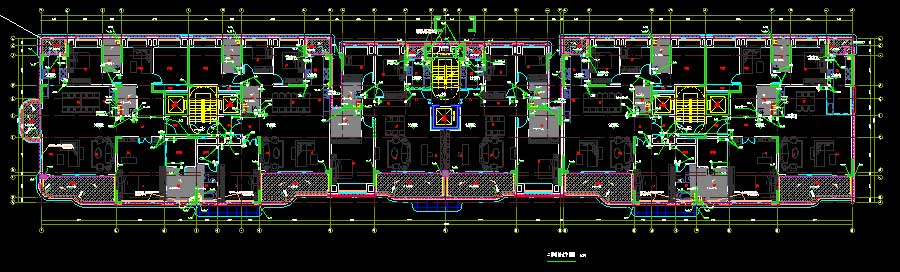

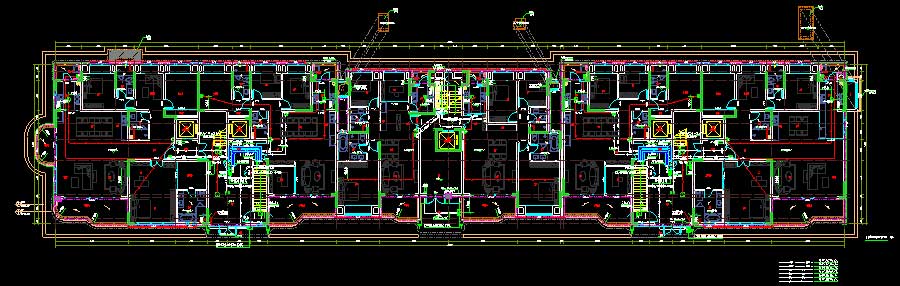

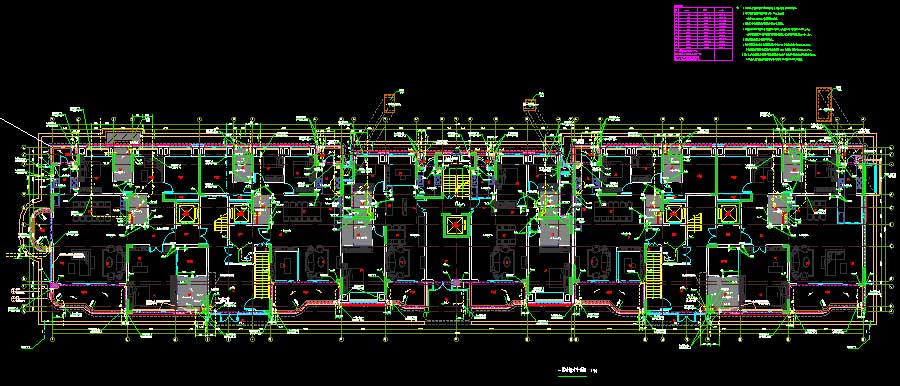

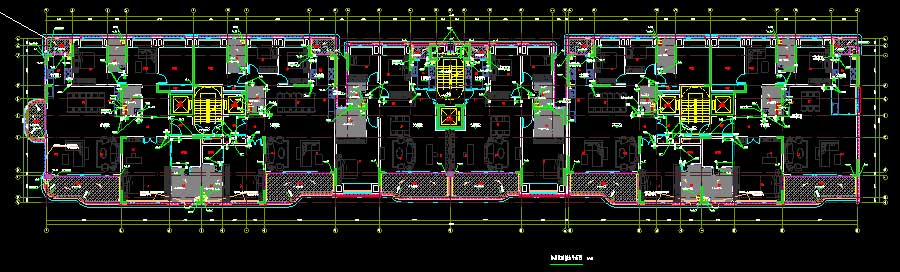

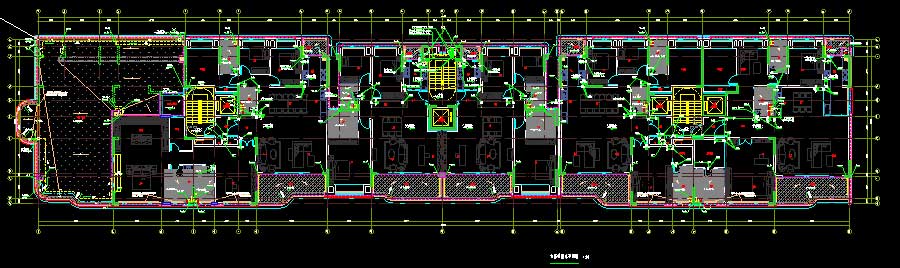

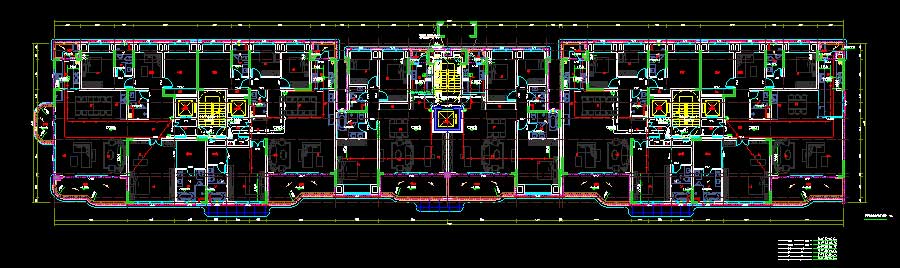

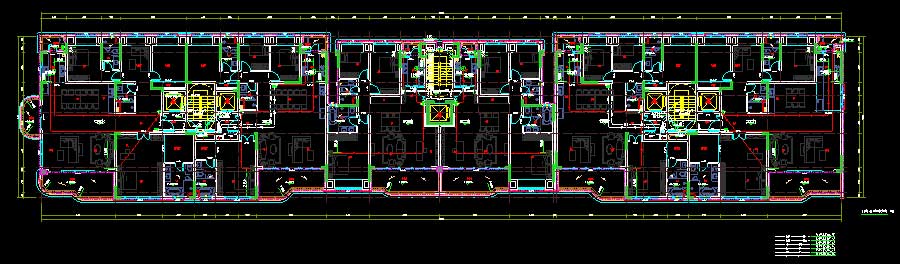

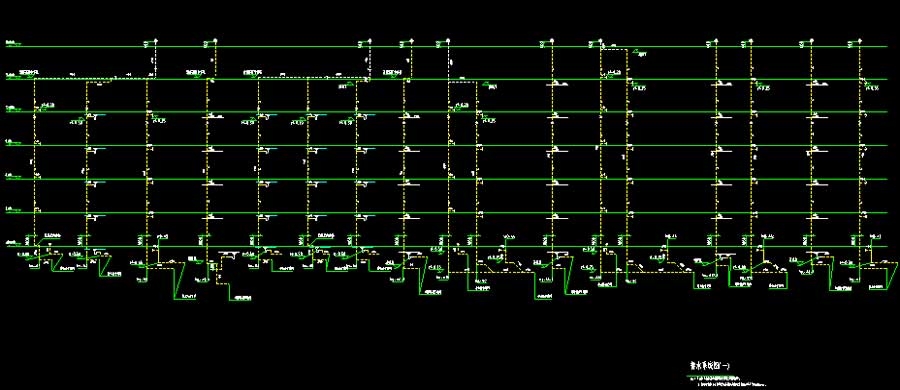

说明:该项目为某地3~13#住宅楼及地下车库多专业施工图,抗震设防烈度为6度,主要结构形式为框支剪力墙结构。其中,3~6#地上层数均为6层,建筑高度均为18米,总建筑面积为25427.26平方米;7~13#地上层数均为2层,建筑高度为7.8~12.5米,建筑面积为356.36~1145.94平方米;地下车库为3层,建筑面积为20260平方米。图纸内容含:给排水说明,大样及做法详图,给水系统图,室内消火栓系统图,室外消火栓系统图,喷淋系统图,车库排水系统图,排水系统图,给排水平面图;电气说明,竖向配电系统图,配电箱系统图,弱电系统图,火灾自动报警系统图,电井大样图,照明平面图,配电及弱电平面图,电气平面图,防雷平面图等等。专业包括给排水、电气。
