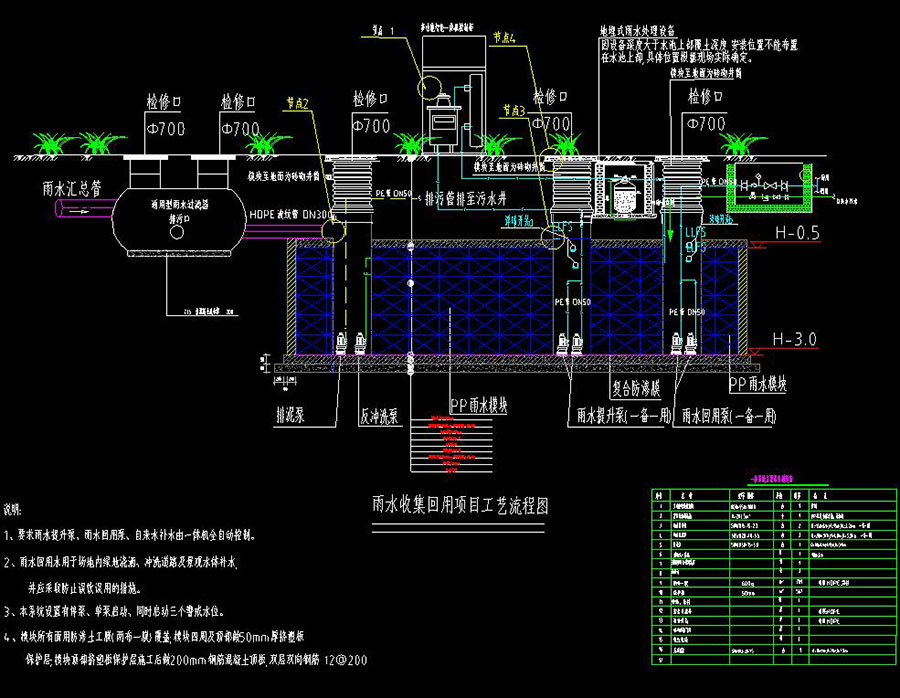

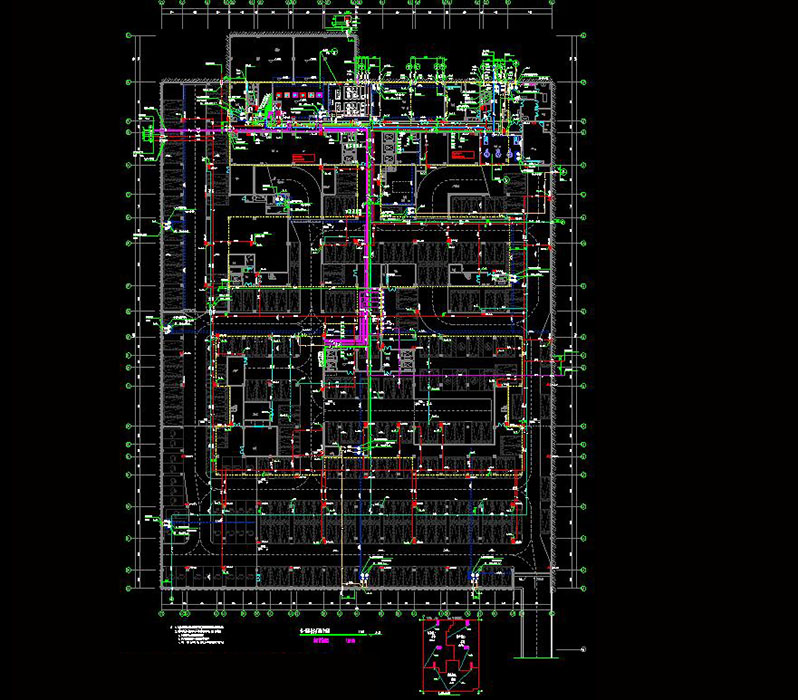

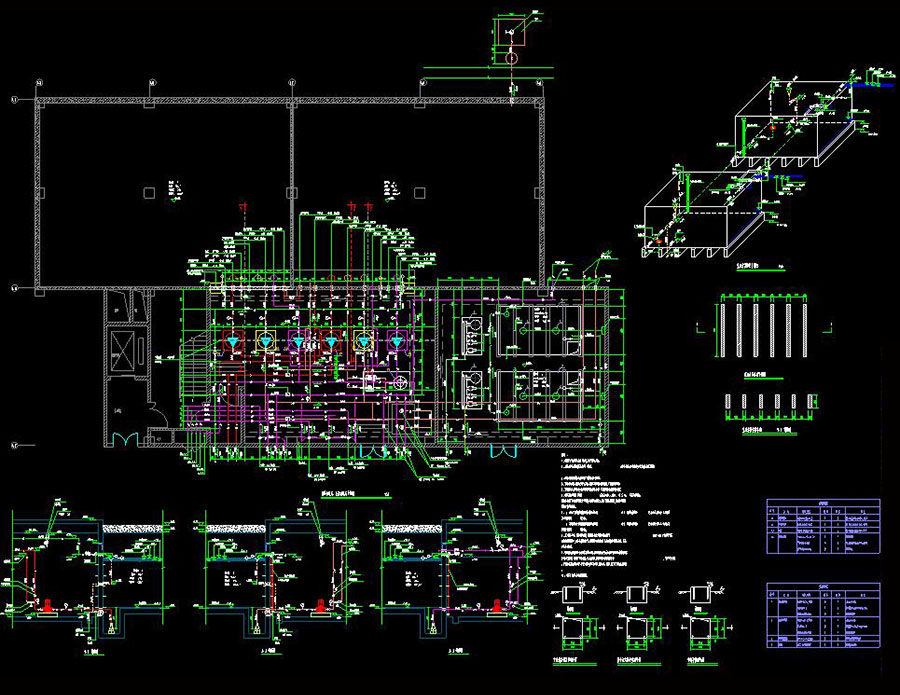

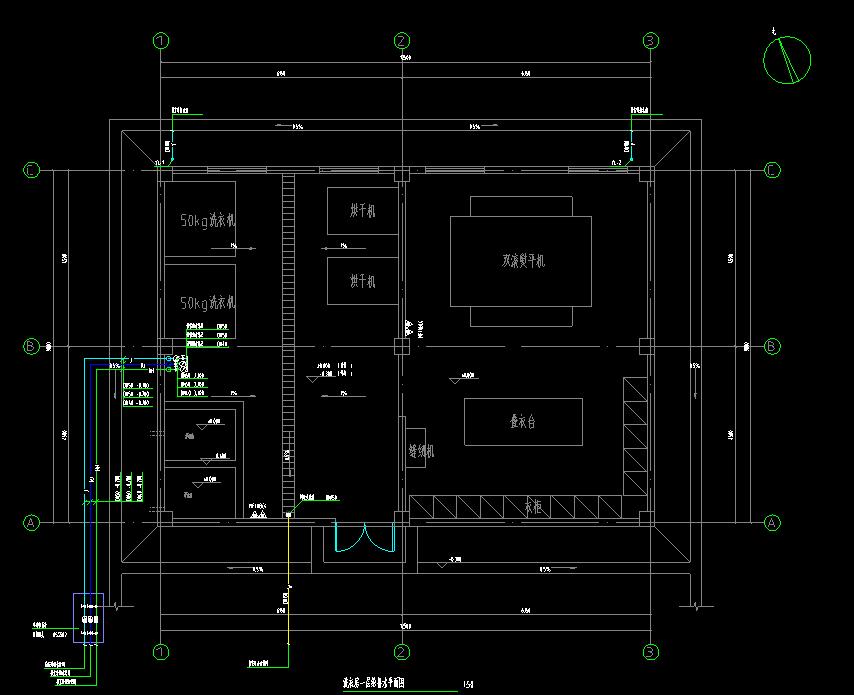

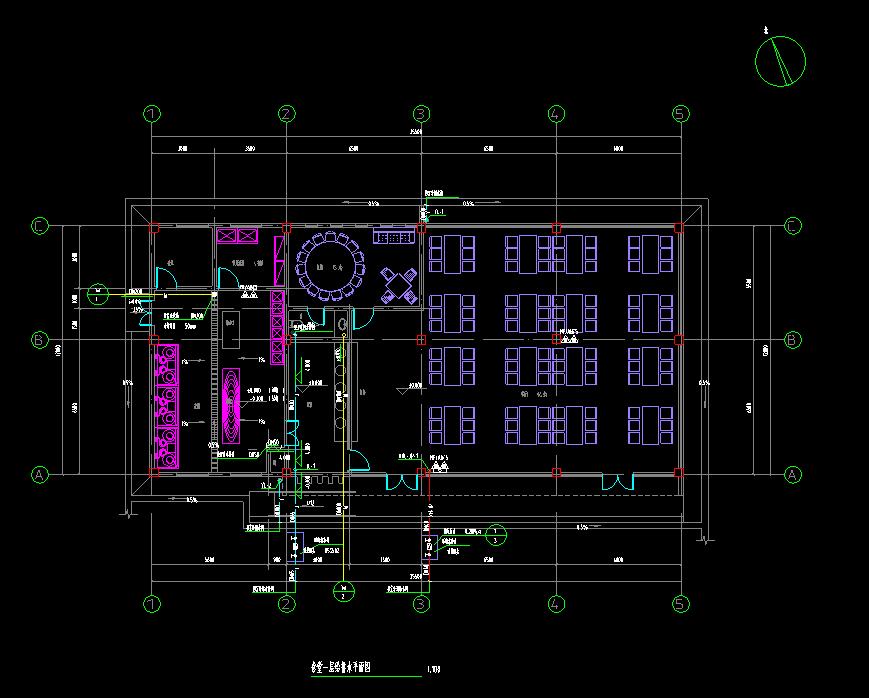

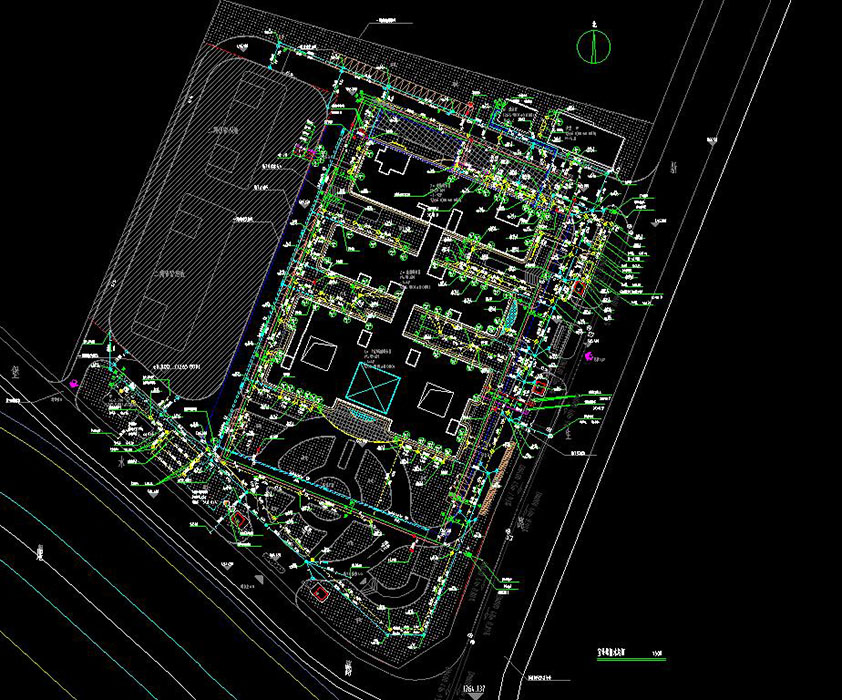

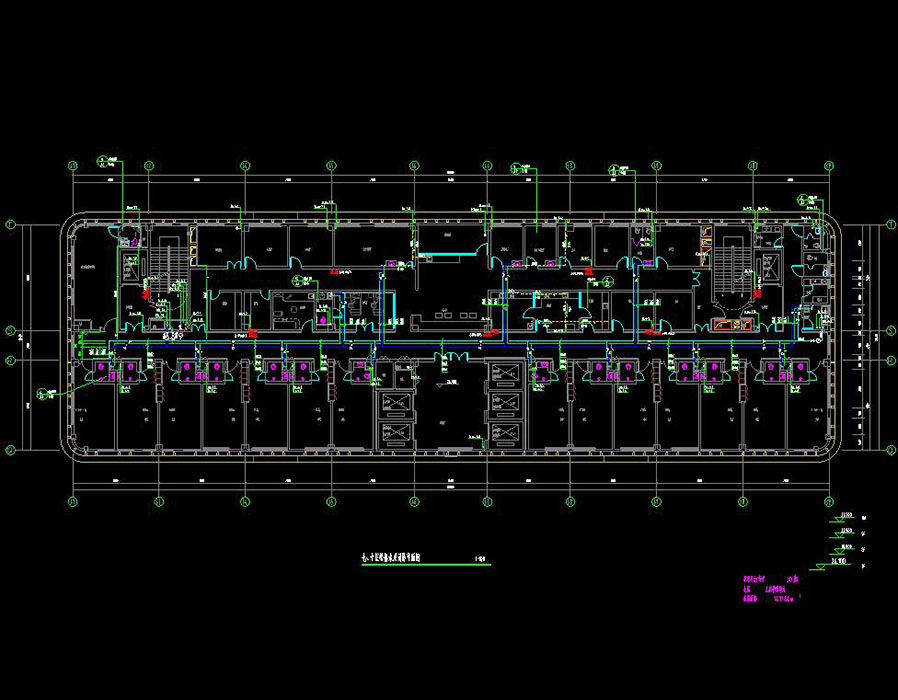

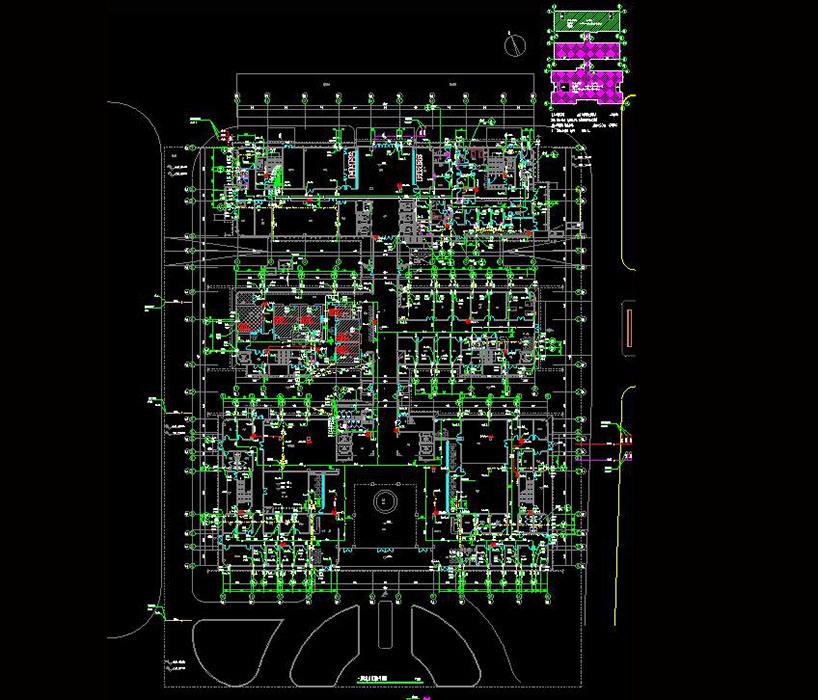

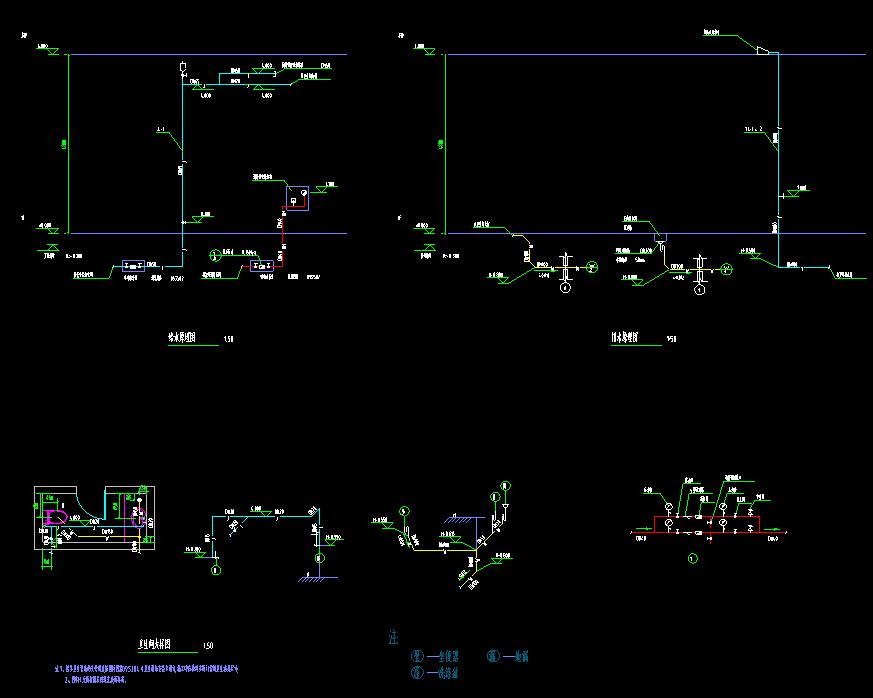

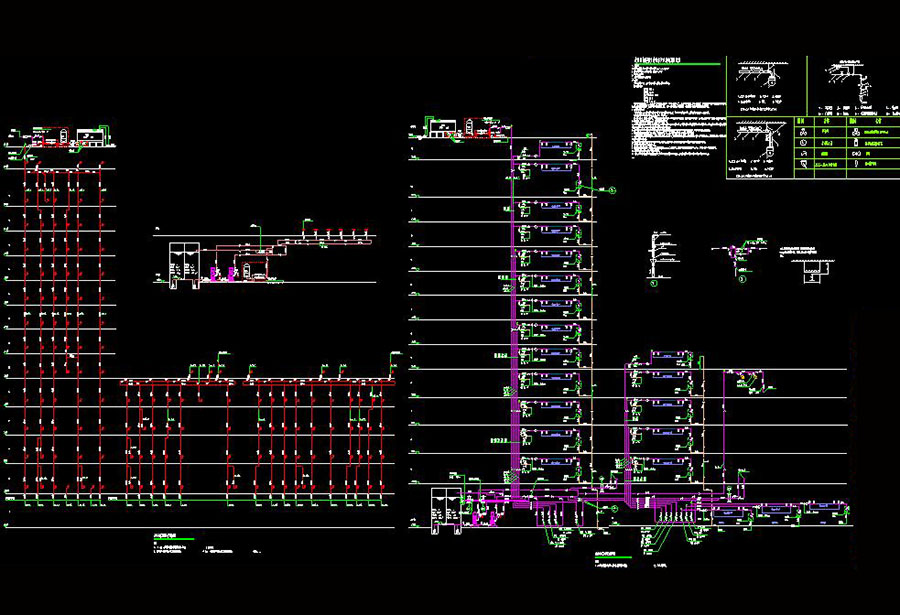

说明:妇幼保健院综合医院及附属用房项目,总建筑面积43857.92㎡,综合医院最大建筑高度51.9m,地下1层,地上12层,-1层为地下车库、人防及设备房,裙房1~4层为门诊楼及医技楼,5~11层为住院楼,12层为行政办公,结构形式为框架结构;附属用房设计包含食堂、洗衣房、垃圾收集间、岗亭,本次设计无地下部分,其中:食堂建筑面积313.54㎡,建筑高度4.8m,建筑层数为1层,洗衣房建筑面积为116.84㎡,建筑高度4.2m,建筑层数为1层,垃圾收集间建筑面积为60.14㎡,建筑高度4.2m,建筑层数为1层,岗亭建筑面积为12.87㎡,建筑高度3.3m,建筑层数为1层。图纸包含:室外给排水总图,雨水收集系统设计总说明,雨水收集回用平面布置示意图,雨水收集回用项目工艺流程图,室内给水排水设计、施工说明,主要设备材料表,图例、主要选用标准图集,给排水及消防平面图,喷淋平面图,给水系统原理图,中水系统原理图,热水系统原理图,负一层消火栓系统图,地上部分消火栓系统原理图,自动喷水灭火系统原理图,门诊、医技楼排水系统原理图,地下室压力排水系统原理图,消防水箱给排水大样图,消防水泵房、生活水泵房大样图,换热间大样图,集水坑大样图,水井管道定位图,卫生间大样图,太平间给排水大样图,附属用房给排水平面图、原理图等
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:43857.92,313.54,116.84,60.14,12.87㎡建筑高度:51.9,4.8,4.2,4.2,3.3m地上层数:12,1,1,1,1层地下层数:1层高度类别:高层图纸深度:施工项目地址:贵州省设计时间:2020
