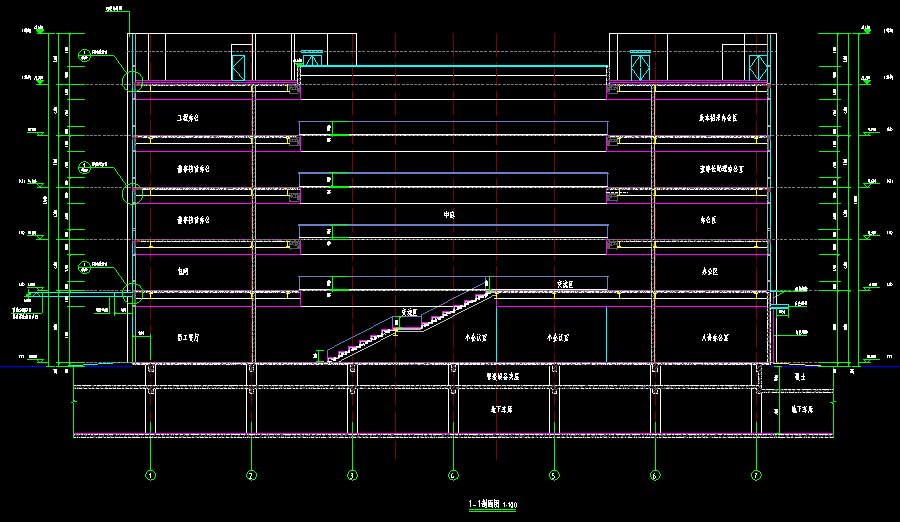

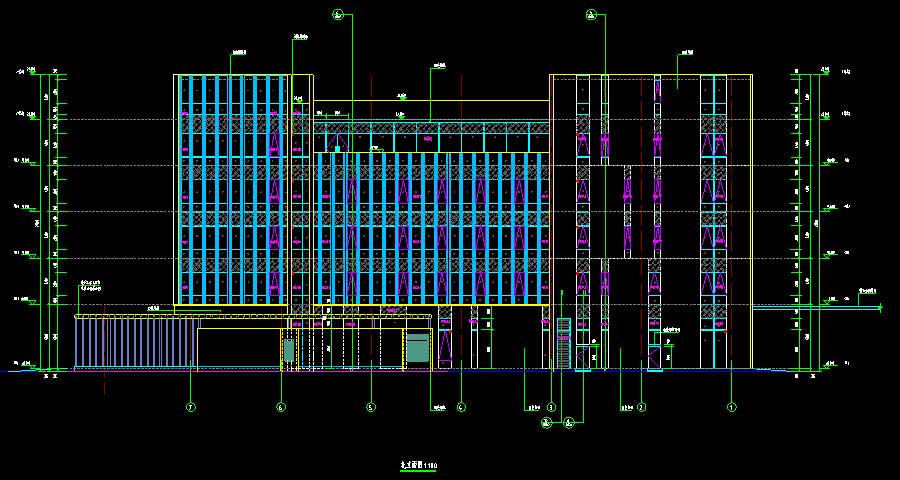

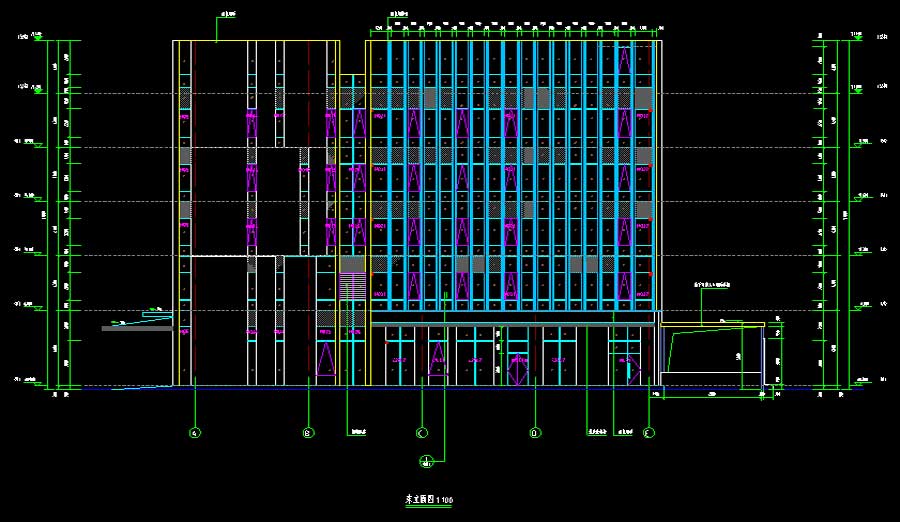

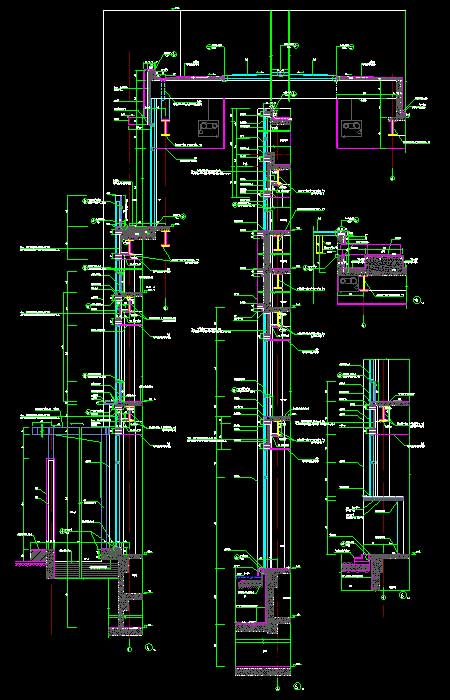

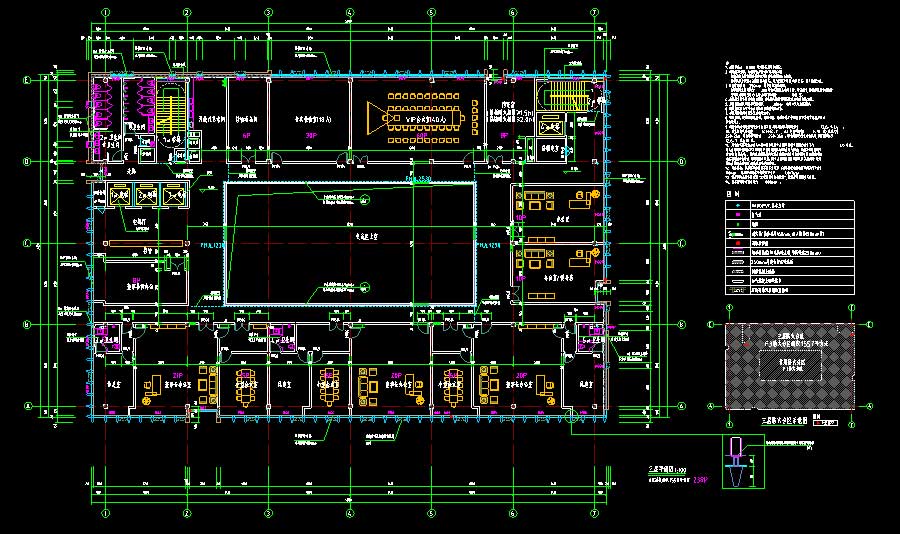

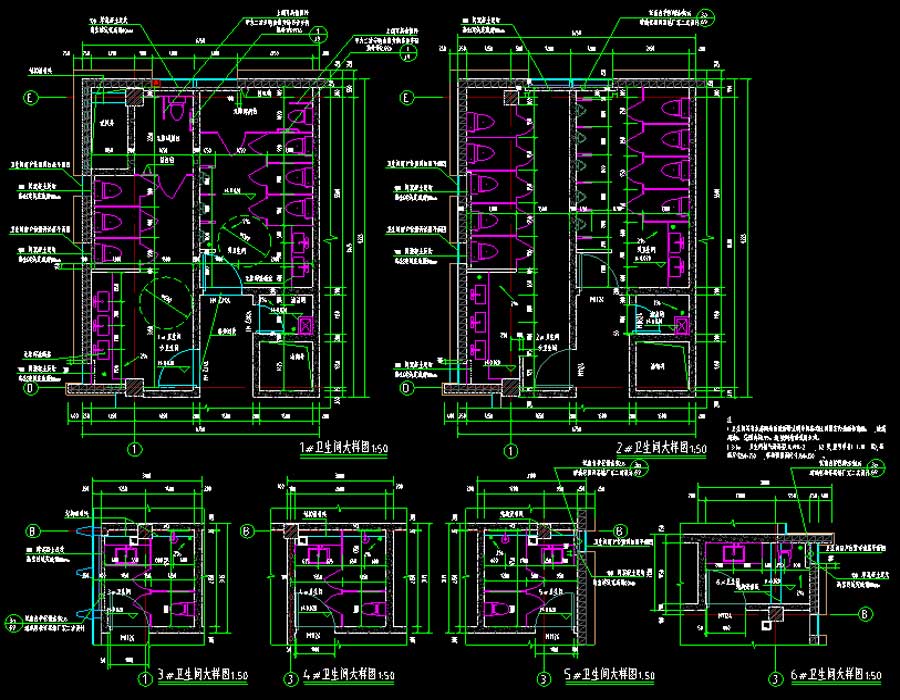

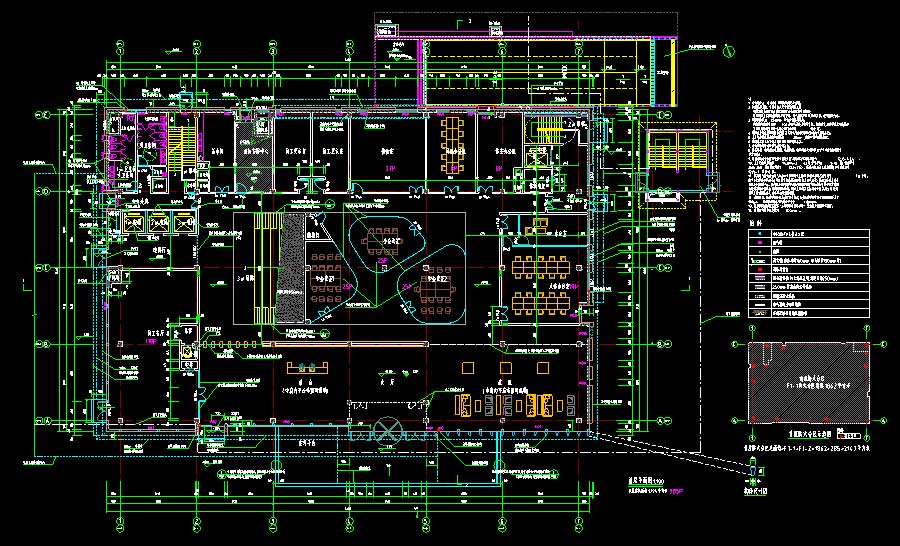

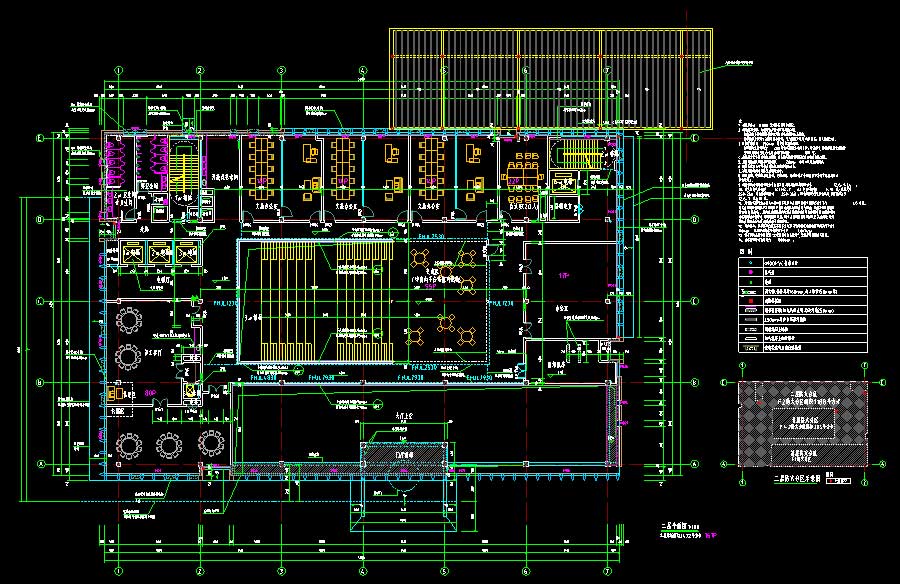

说明:该项目为某地办公楼及展示中心多专业施工图,抗震设防烈度为7度,主要结构形式为钢结构,展示中心建筑高度为14.7米,地上层数2层,总建筑面积为2232平方米;办公楼建筑高度为27.7米,地上层数5层,总建筑面积为8076平方米;地下车库为地下1层,建筑面积为5495平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,墙身大样图,门窗大样图,电梯详图,楼梯详图卫生间大样图;结构说明,桩基础设计总说明,桩位平面图,桩基承台平面布置图,基础短柱平面布置图,钢柱平面布置图,梁配筋图,板配筋图,梁平面布置图,板平面布置图,节点详图,楼板节点详图,楼梯结构图,多功能讲堂大台阶,墙身大样图等等。
建筑面积:2232,8076㎡地上层数:2,5层建筑高度:14.7,27.7m地下层数:1层高度类别:多层图纸深度:施工项目地址:河北省设计时间:2021建筑风格:现代效果图:无
