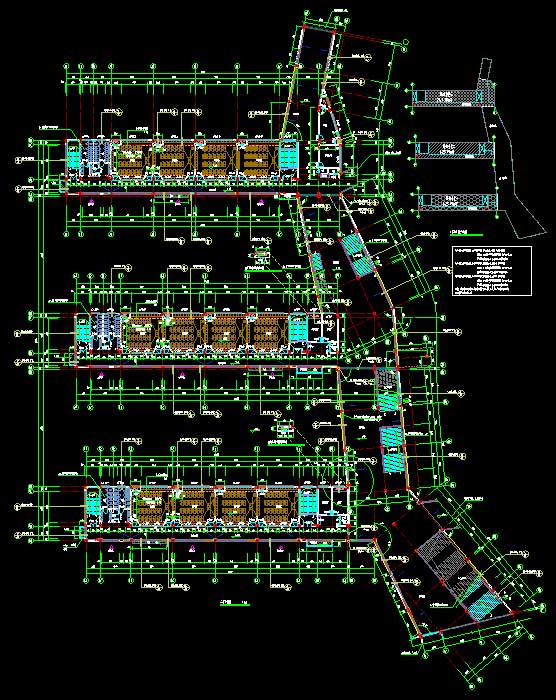

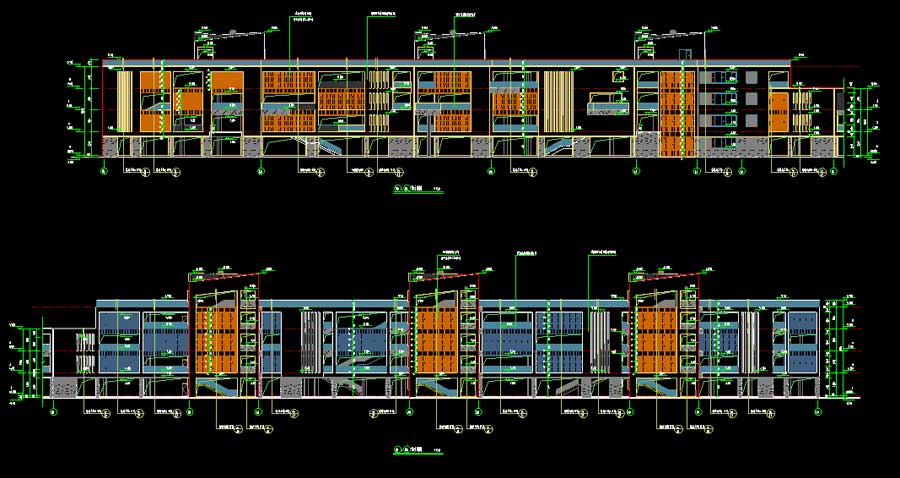

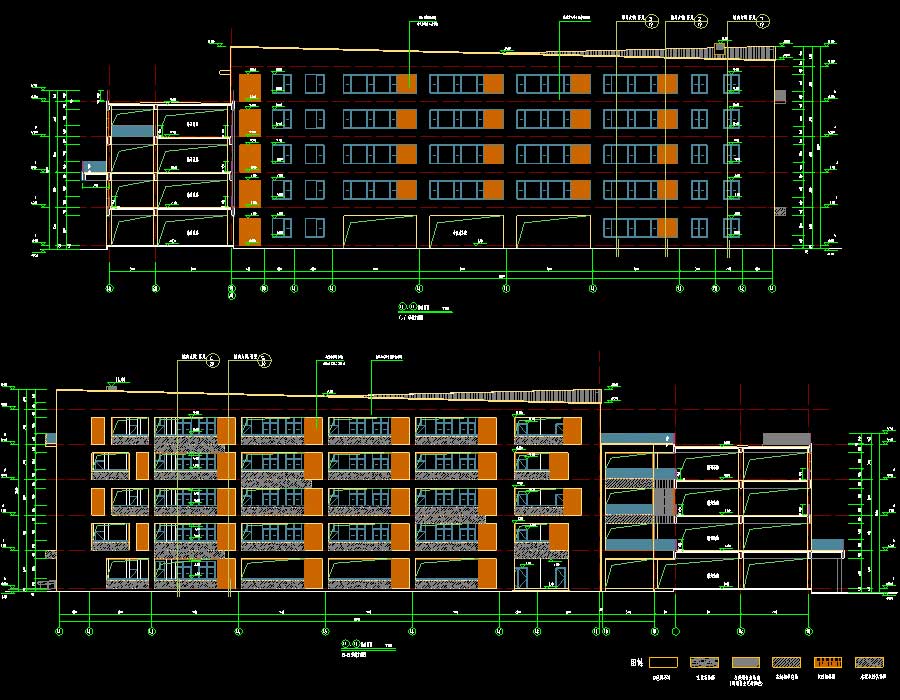

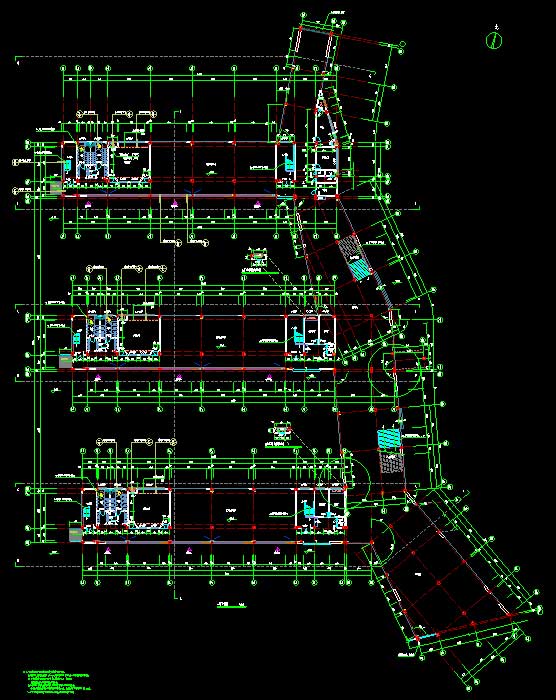

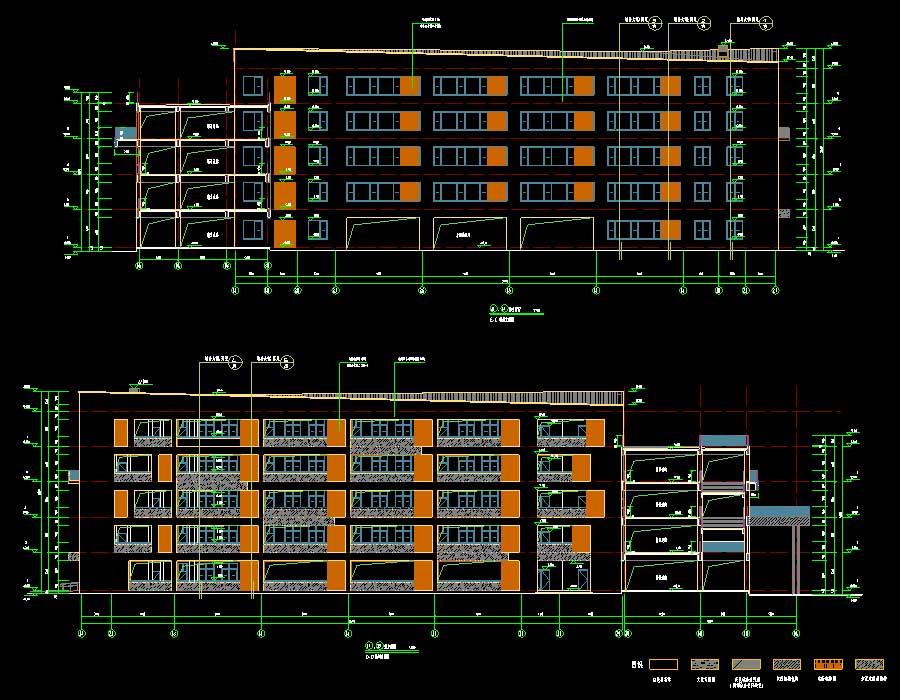

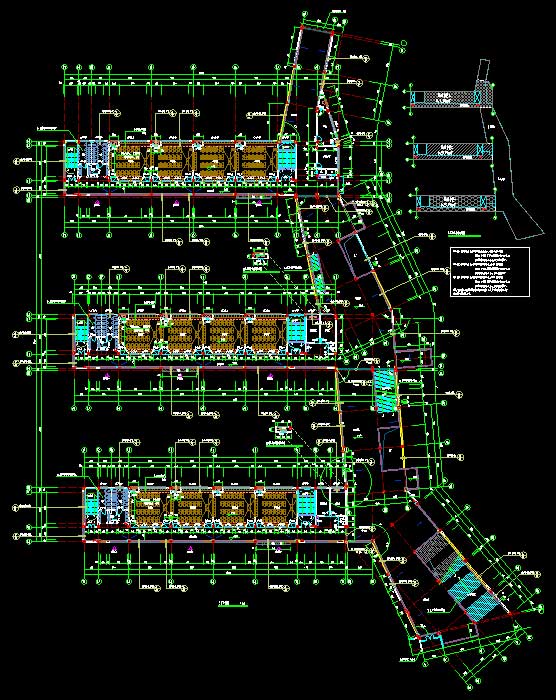

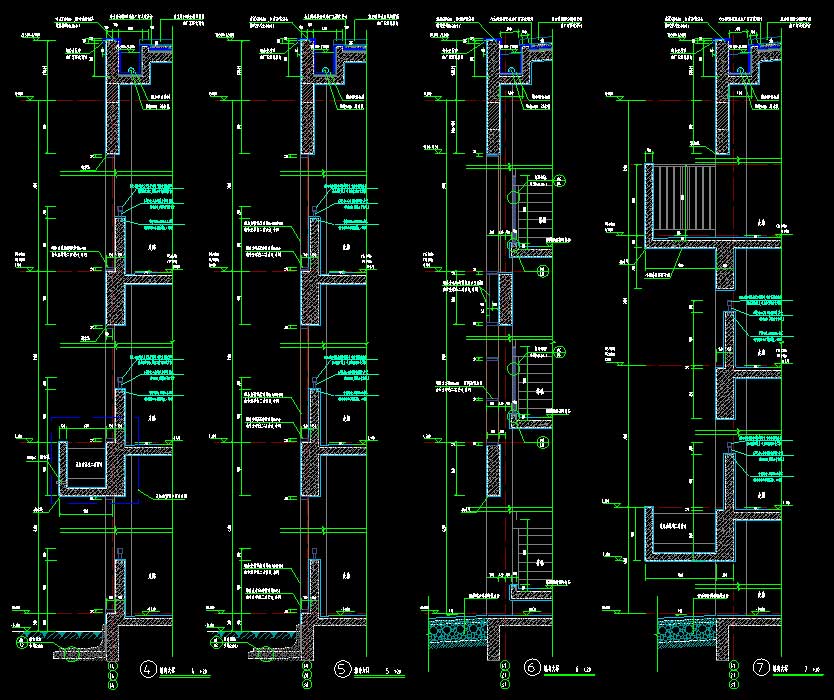

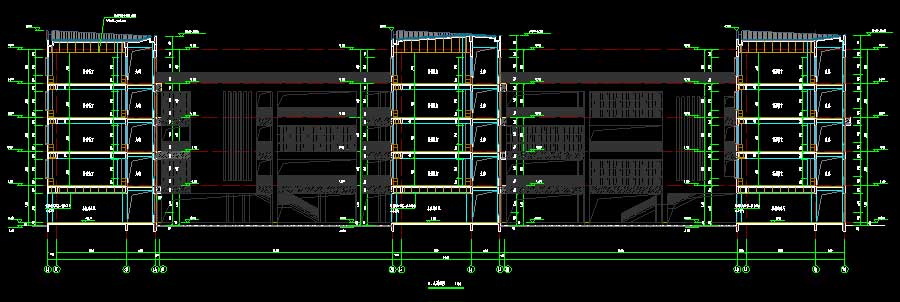

说明：该项目为某中学迁建工程项目全专业施工图（含地勘报告详勘终稿、基坑围护论证通过、节能专篇、计算书等），包括1#实验楼、综合楼，2#体育馆、艺术图书楼，3#教学楼，4#学生宿舍楼、食堂及地下室。抗震设防烈度为6度，主要结构形式为框架结构。其中，1#实验楼、综合楼建筑高度为22.85米，地上层数5层；2#体育馆、艺术图书楼建筑高度为18.67/17.95米，地上层数3层；3#教学楼建筑高度为22.45米，地上层数5层；4#学生宿舍楼、食堂建筑高度为24/15.3米，地上层数宿舍6层，食堂3层；地下室为地下1层，建筑面积为17981平方米。项目建设规模与概况:总用地面积61818.86平方米，总建筑面积77200.85平方米，其中地上总建筑面积59219.85平方米，地上计容面积55260.77平方米，地下建筑面积17981平方米，建筑基底面积15946.69平方米。图纸内容含：建筑说明，平面图，立面图，剖面图，卫生间大样，电梯大样，教室平面大样，楼梯大样，墙身大样，节点大样，门窗表，门窗大样；结构说明，桩基承台平面布置图，柱平法施工图，结构平面图，梁配筋平面图，楼梯大样；给排水说明，消防系统设计与施工说明，给排水平面图，消火栓系统图，给排水系统图，卫生间给水大样及系统图，卫生间排水大样及系统图，实验室给排水系统图；电气说明，绿色建筑与节能专篇，电气消防专篇，楼层供电干线图，电气火灾监控系统图，消防电源监控系统图，能耗监测系统拓扑图，配电系统图，动力平面图，照明平面图，屋顶防雷平面图，基础接地平面图，弱电平面图；暖通说明，通风平面图，空调、排烟系统图，空调平面图；幕墙工程设计说明，平立面大样图，节点图，埋件加工图，埋件平面图等等。
