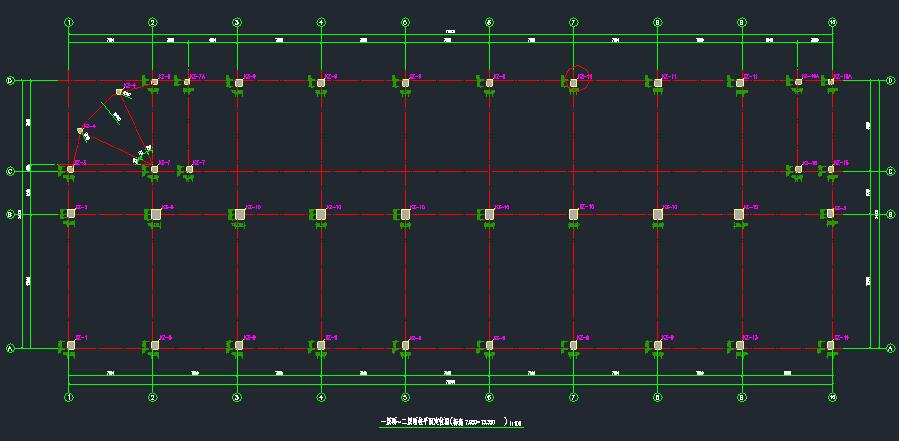

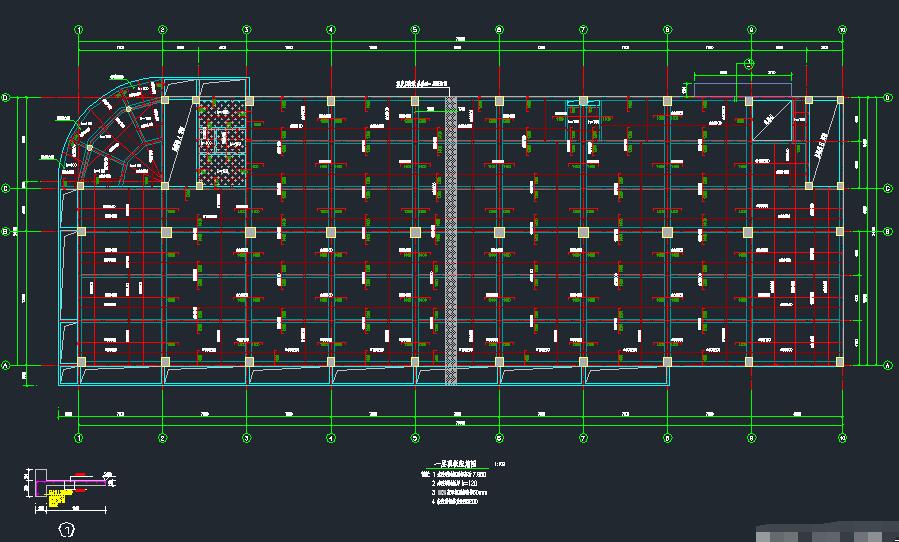

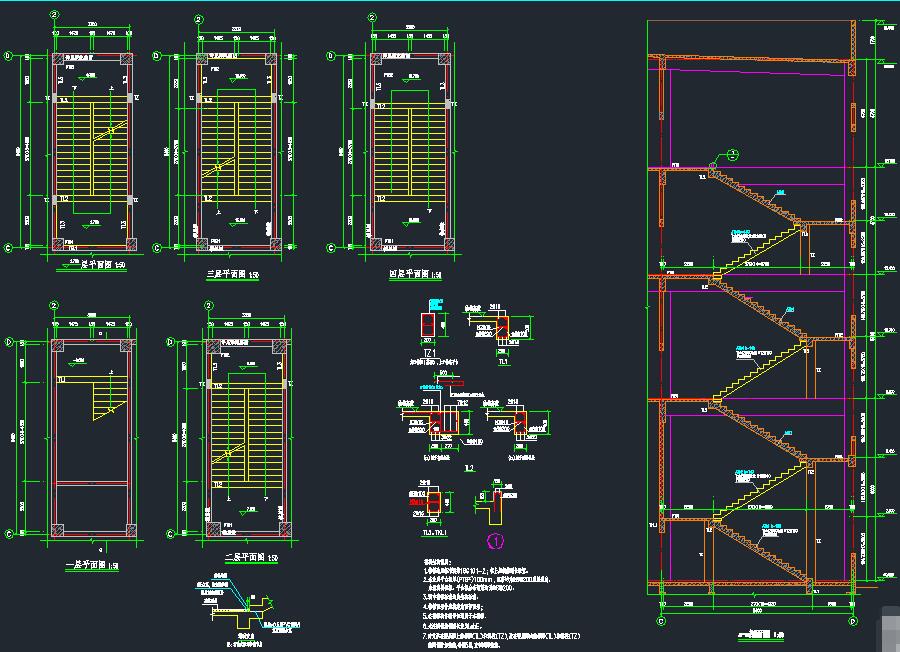

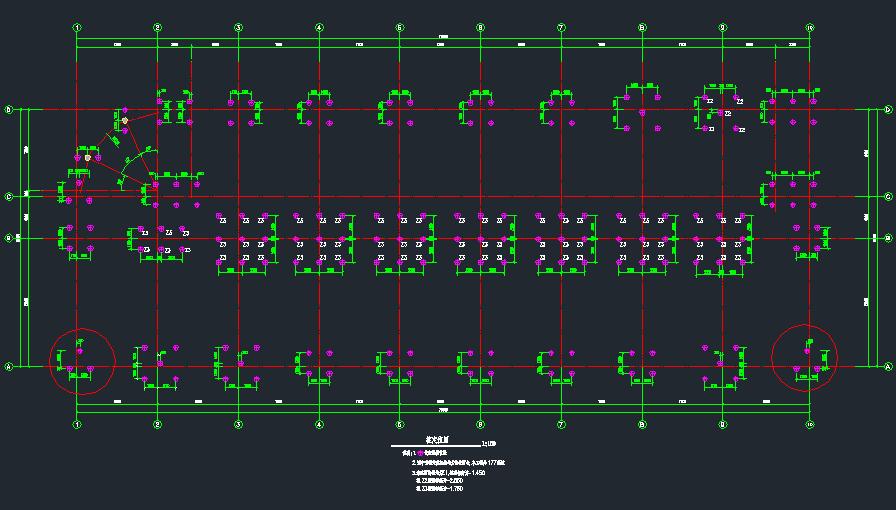

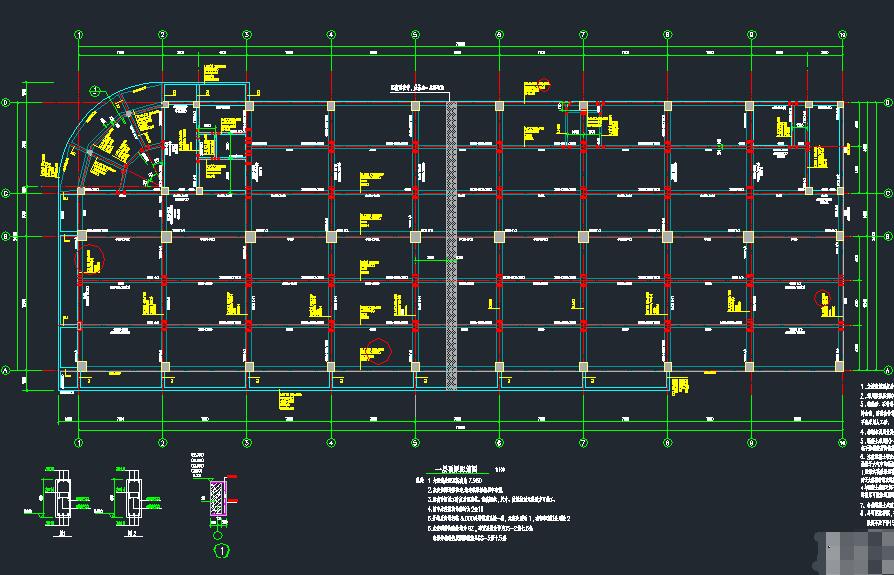

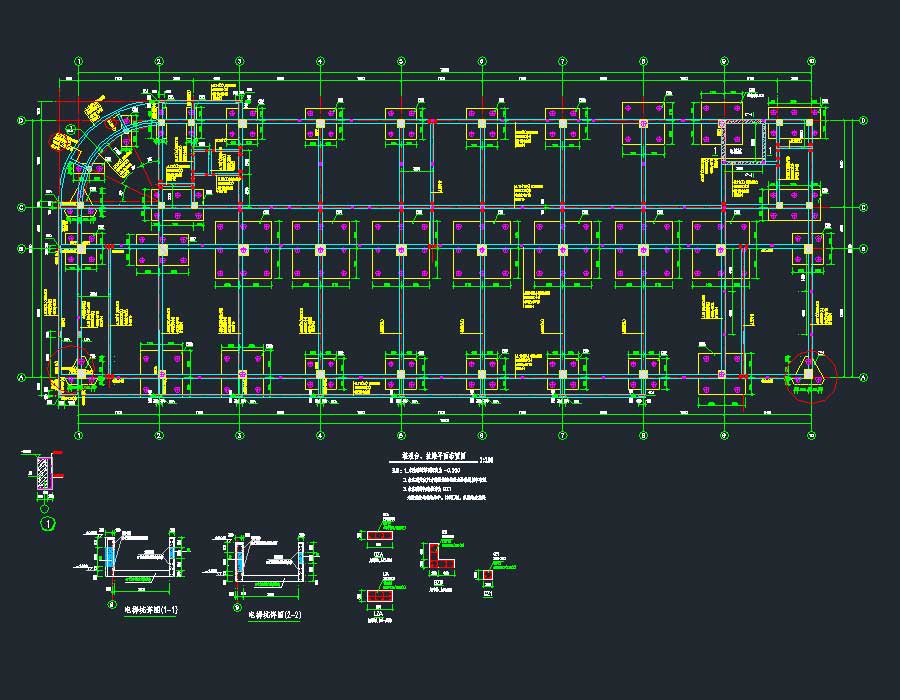

说明:某产业园扩建项目—3#厂房框架结构施工图,总建筑面积7209平方米,建筑长71米,宽25米,高23.263米,地上4层,主要功能为厂房,抗震设防烈度为7度,基础采用预应力混凝土管桩基础,结构类型为框架结构。图纸内容含结构设计总说明、基础设计说明及承台详图、桩定位图、桩承台,拉梁平面布置图、柱定位图及框架柱配筋图、各层顶梁,板配筋图、楼梯详图。
结构类型:框架基础类型:桩基抗震烈度:7度抗震风压:0.55kN/㎡雪压:0.40kN/㎡建筑面积:7209㎡建筑高度:23.263m地上层数:4层地下层数:高度类别:多层图纸深度:施工项目地址:山东省设计时间:2020
