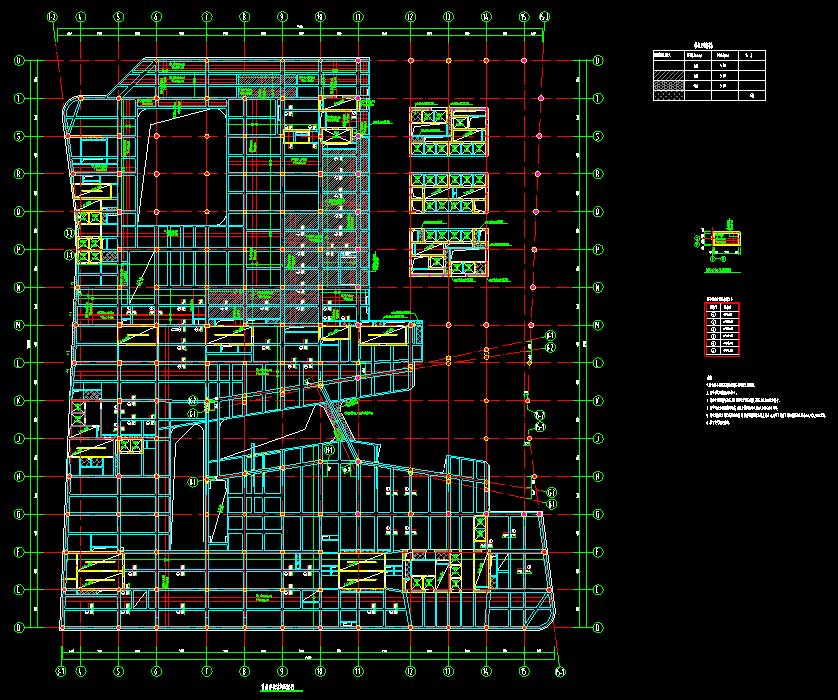

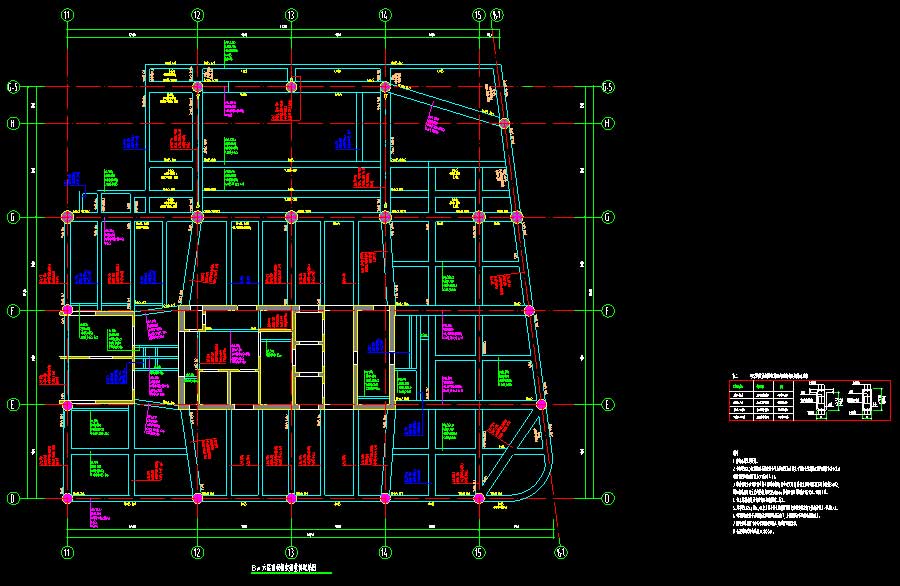

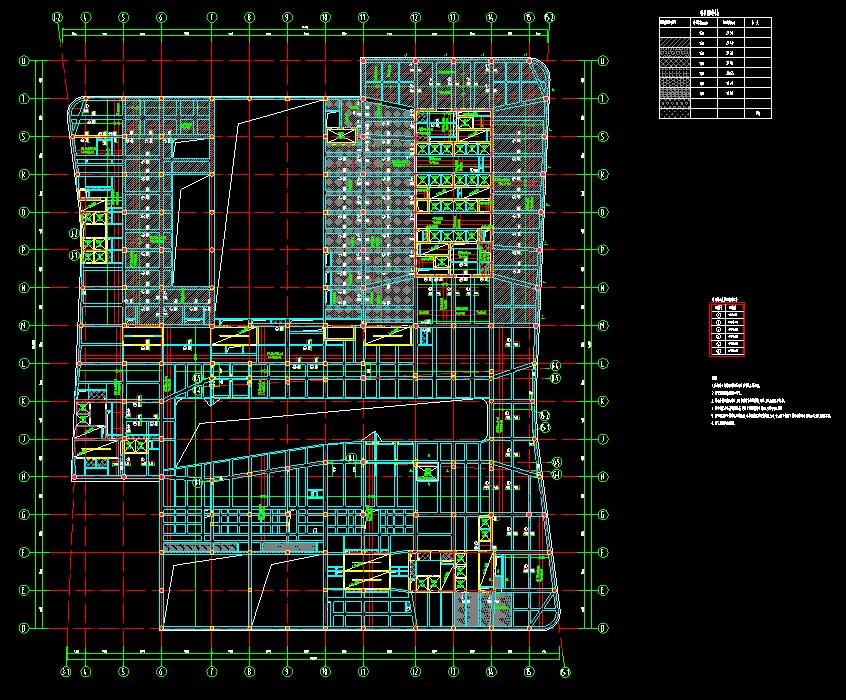

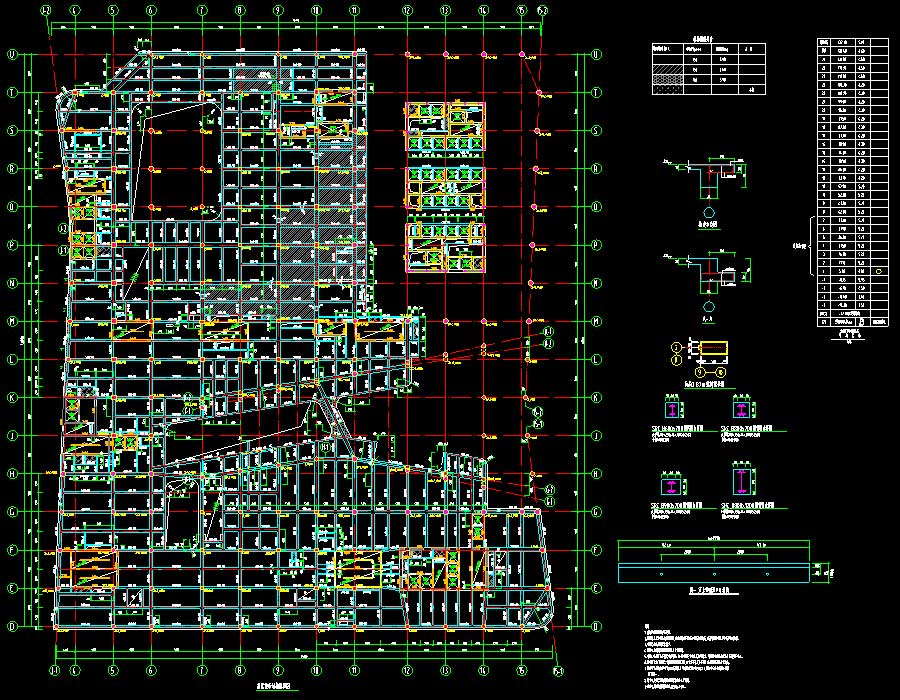

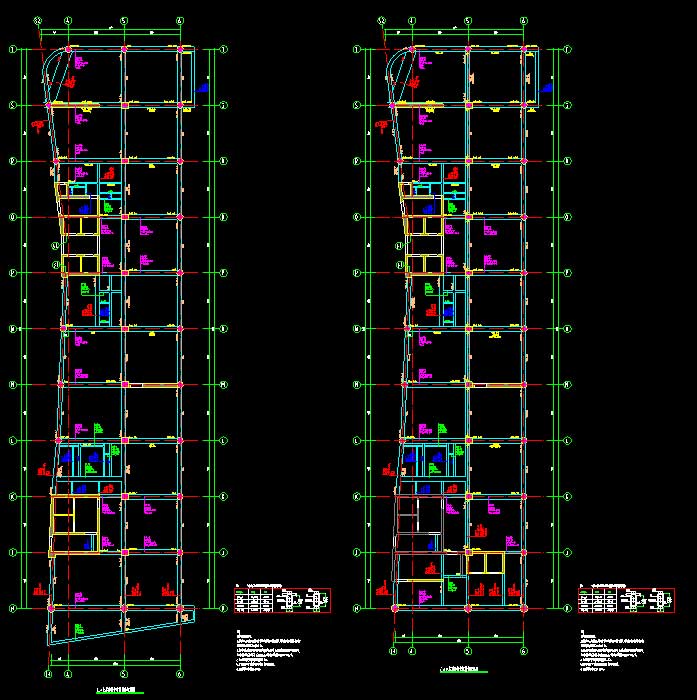

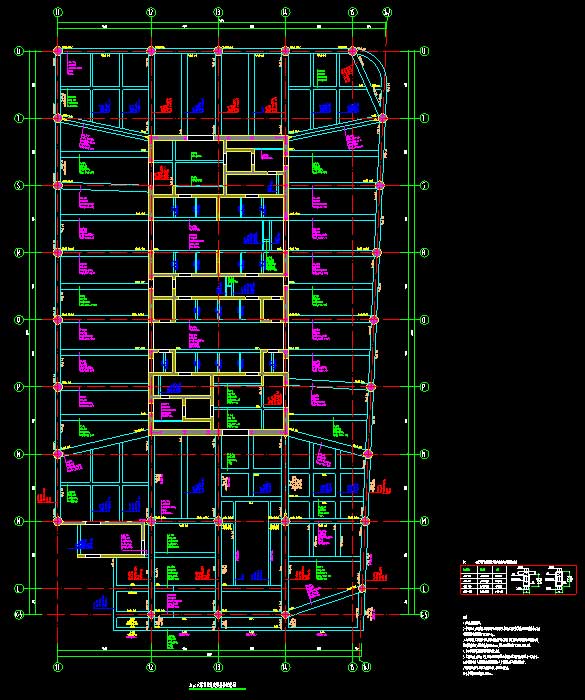

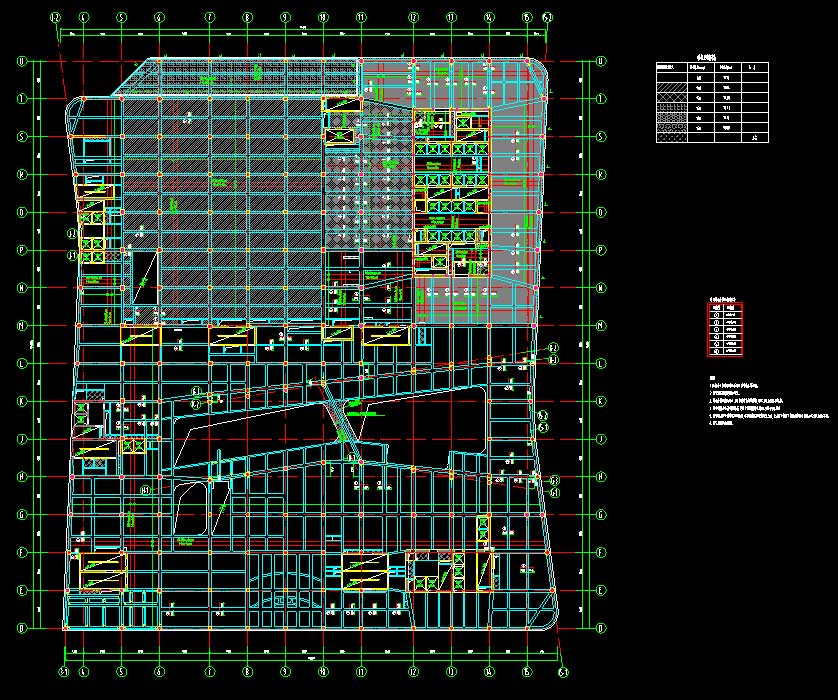

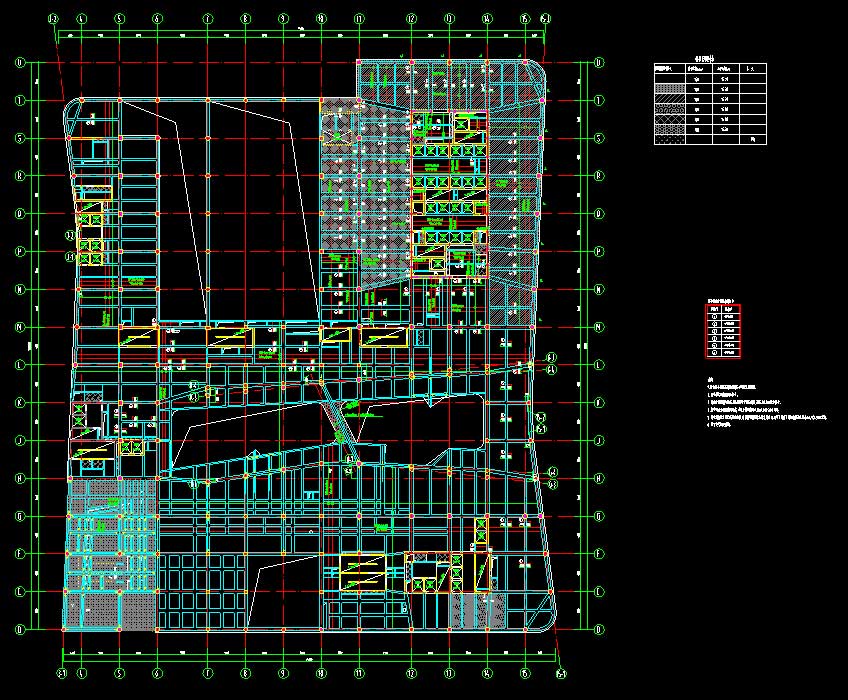

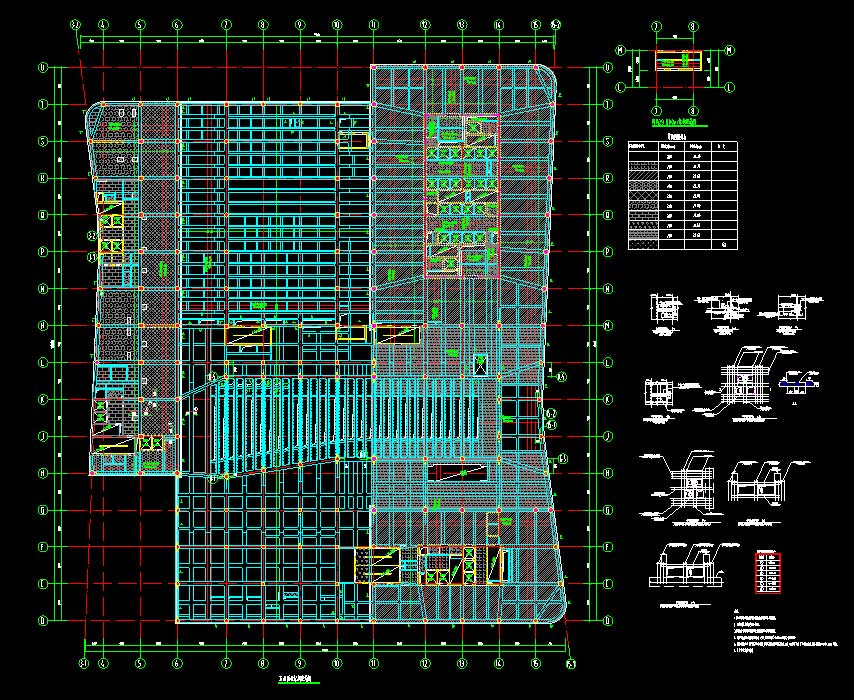

说明:该项目为某办公酒店综合体结构施工图,抗震设防烈度为8度,本工程地下4层,地面以上为1个综合体结构,裙房5层,出裙房由3栋塔楼组成,分为A#、B#、C#。A座(总部办公)地上27层,结构屋面高度126.4米,主要功能为银行总部办公、金融交易;B座地上11层,结构屋面高度60.4米,主要功能为金融交易办公;C座地上15层,结构屋面高度63.9米,主要功能为酒店客房。本工程为大底盘多塔结构,A#采用钢筋混凝土框架-核心筒结构体系(筒结构体底部加强区范围钢筋混凝土框架柱及核心筒内置型钢),B#采用钢筋混凝土框架-核心筒结构体系,C#采用钢筋混凝土框架-剪力墙结构体系,裙房及地下结构采用钢筋混凝土框架-剪力墙结构。A#总部办公楼采用混凝土钻孔灌注桩基础加厚板筏基,B#金融超市采用梁式筏板基础加CFG桩复合地基,C#酒店采用梁式筏板基础加CFG桩复合地基,裙房部分采用梁式筏板基础加天然地基。图纸内容含:结构说明,楼梯详图,结构模板图,结构配筋图,影厅结构图,墙柱结构布置图,外墙配筋大样,墙体构造边缘构件图,竖井详图,人防门框墙详图,汽车坡道结构图,节点详图,框架梁整体配筋图,预应力梁布置图,顶板钢架布置图等等。
结构类型:框架基础类型:筏基,桩基抗震烈度:8度抗震风压:0.6kN/㎡雪压:0.25kN/㎡建筑面积:建筑高度:126.4,60.4,63.9m地上层数:27,11,15层地下层数:4层高度类别:超高层图纸深度:施工项目地址:内蒙古设计时间:2014
