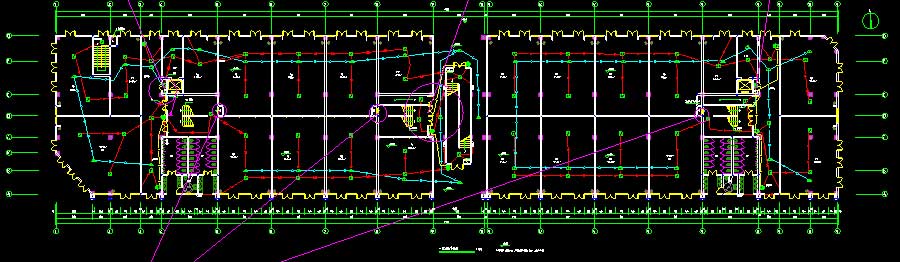

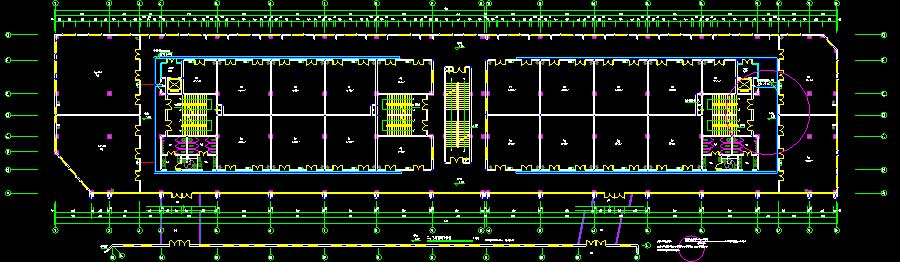

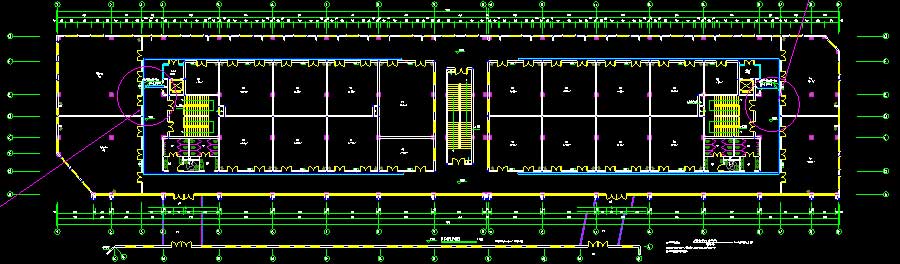

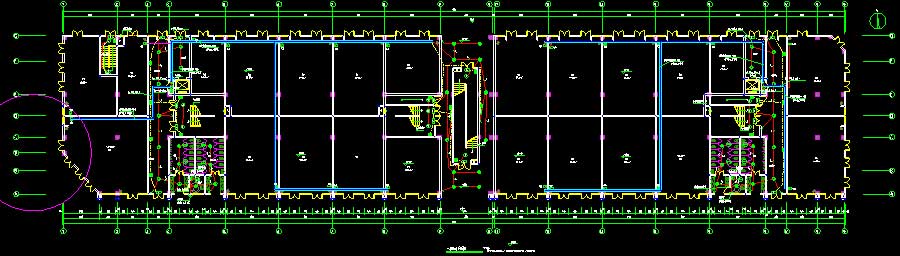

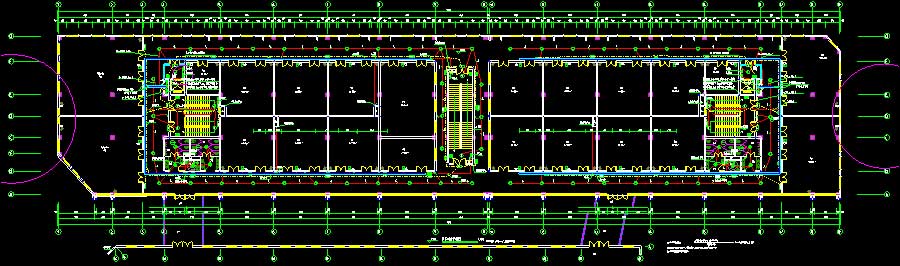

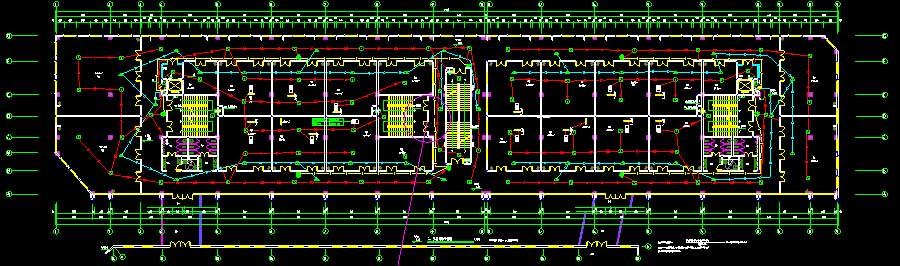

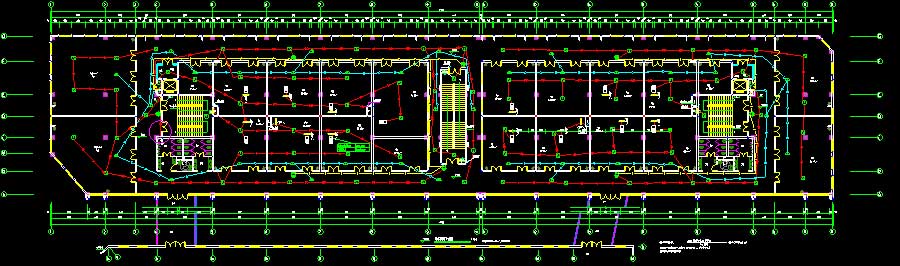

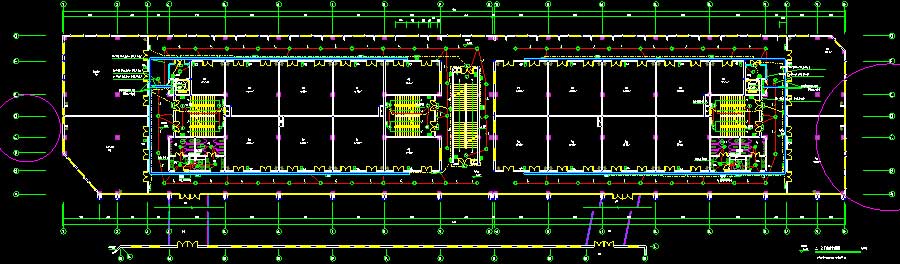

说明:该项目为某多层商业楼电气施工图,地上4层,地下1层,总建筑面积11284.2平方米,地上面积11284.2平方米,地下面积2806.84平方米,基地面积2821.05平方米,建筑高度15.95米。设计范围:1、220/380V配电系统;2、综合布线系统;3、建筑物防雷及接地系统。图纸内容含:电气说明,系统配电干线图,配电箱接线图,动力平面图,接地平面图,屋顶防雷平面图,弱电平面图,火灾自动报警及联动系统图,消防平面图。
建筑面积:11284.2㎡地上层数:4层建筑高度:15.95m地下层数:1层高度类别:多层图纸深度:施工项目地址:河南省设计时间:2015
