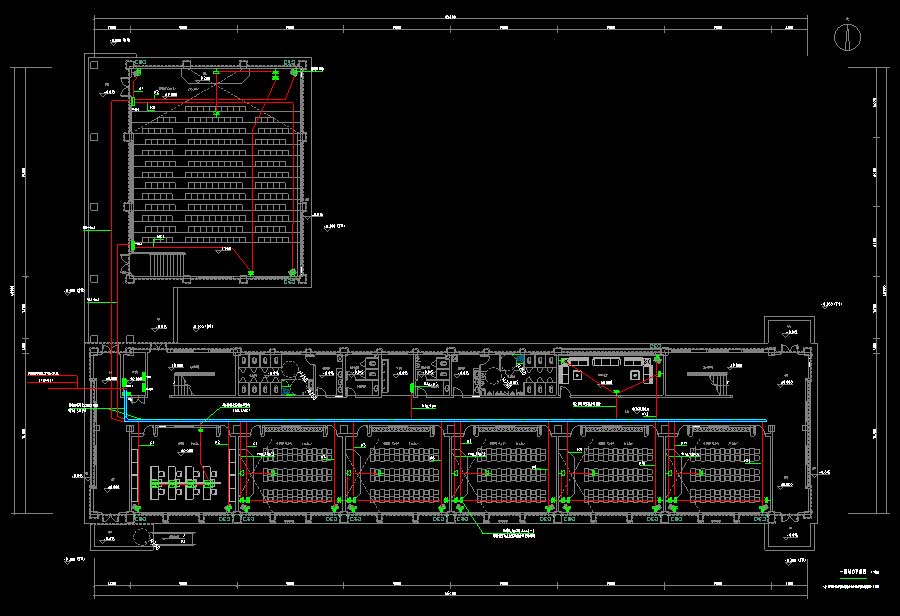

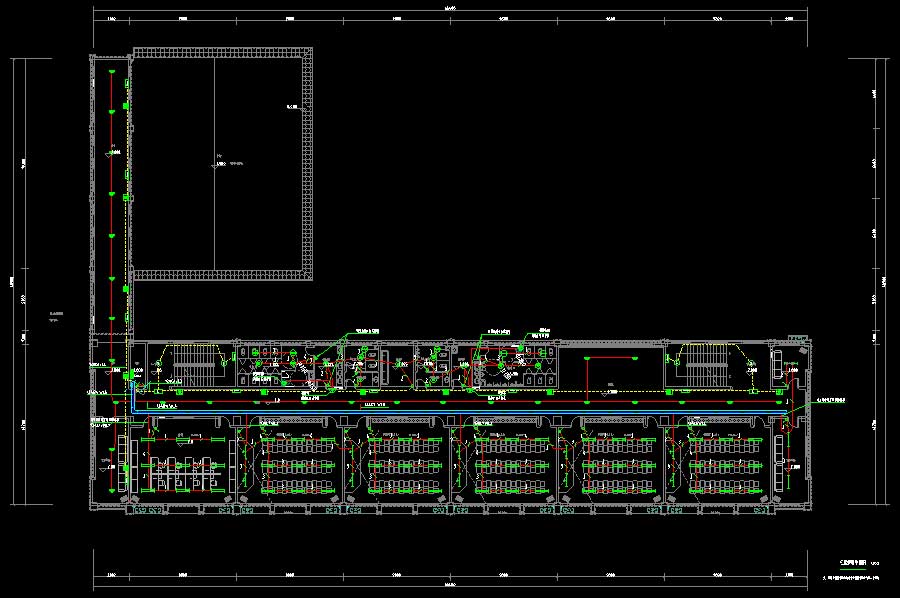

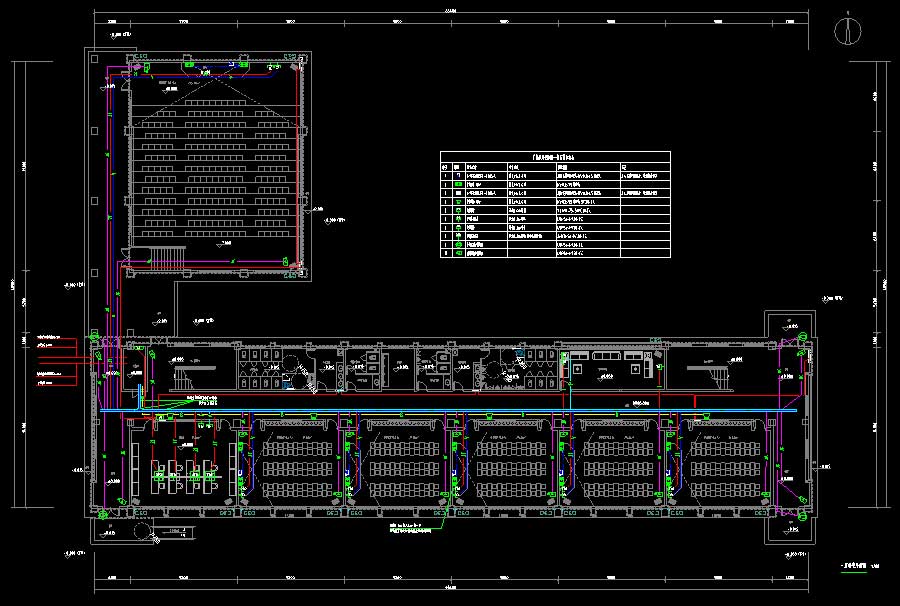

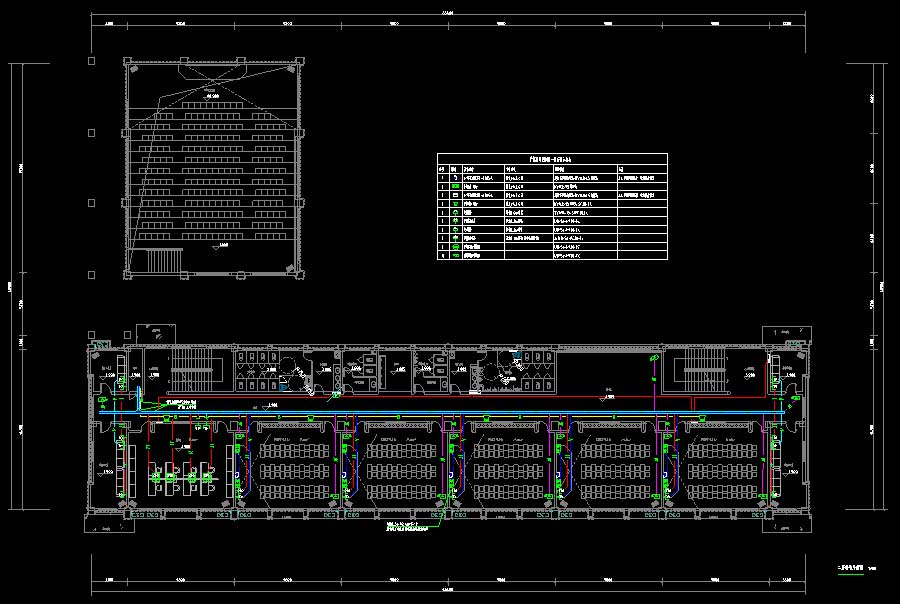

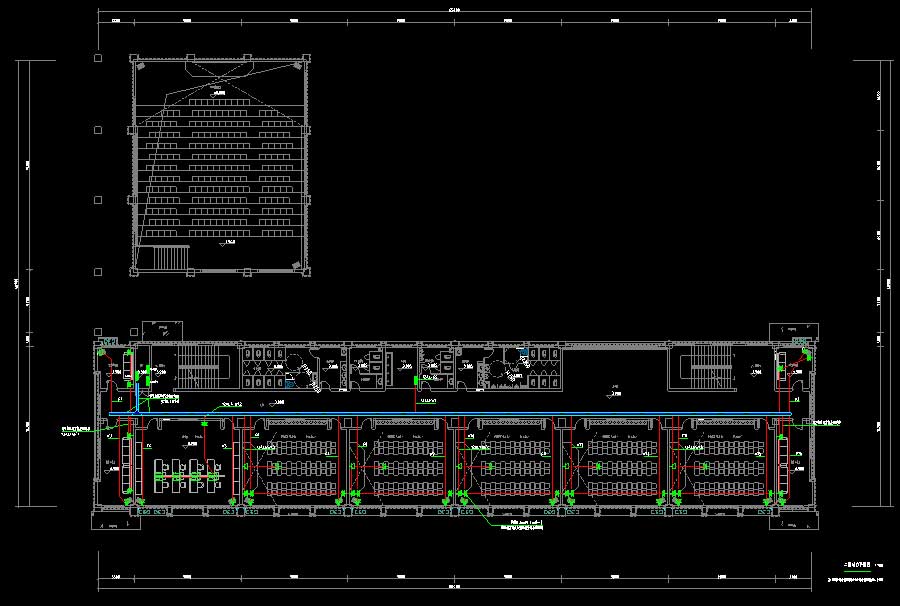

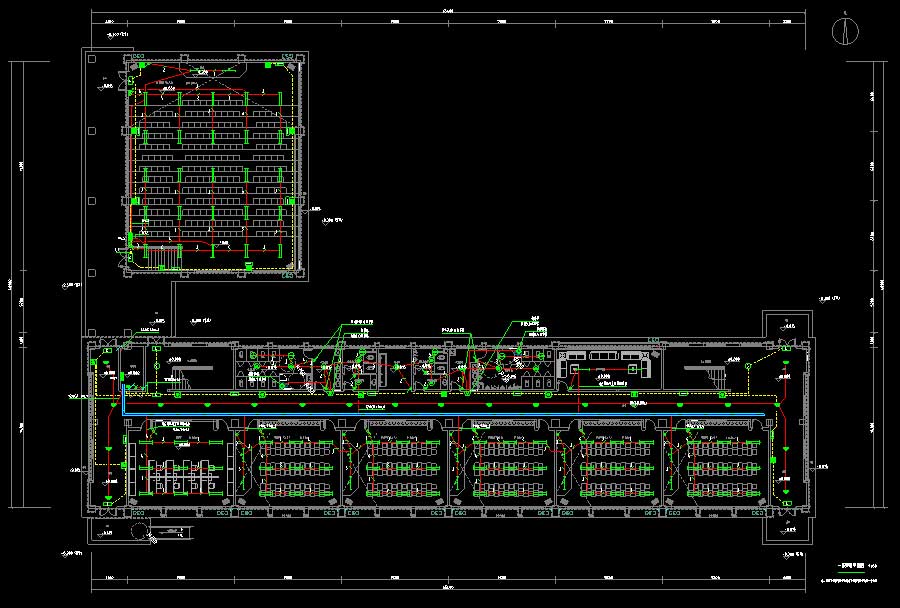

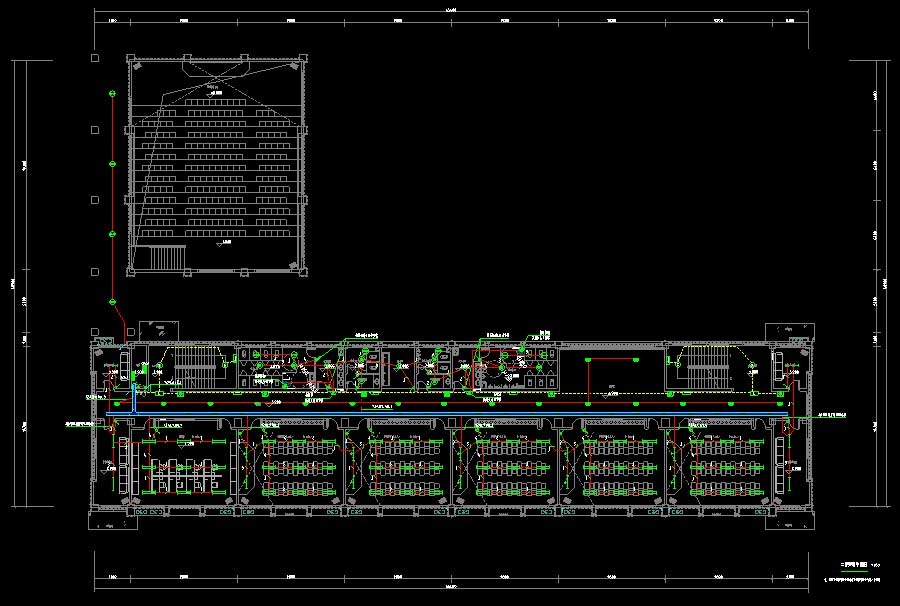

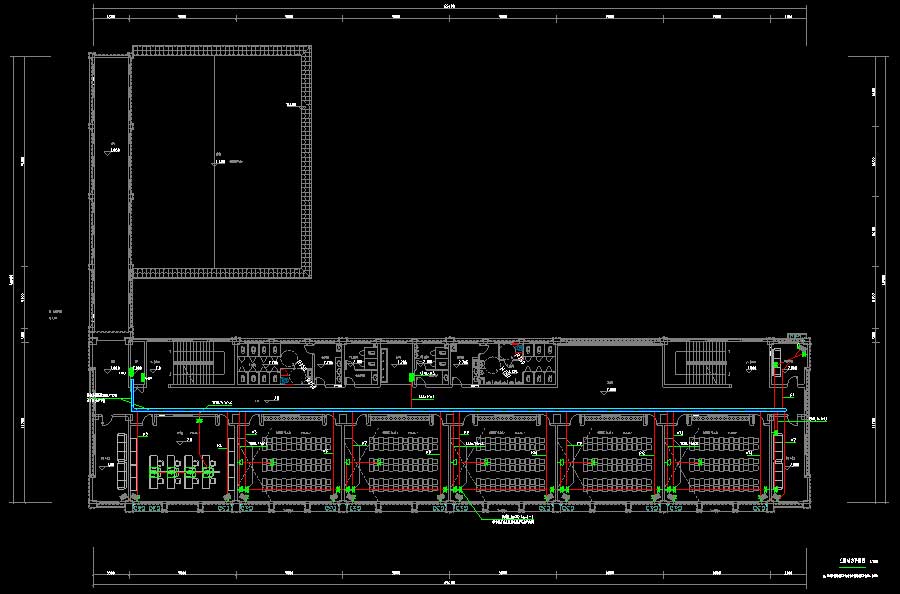

说明:该项目为某多层教学楼电气施工图,抗震设防烈度为7度,主要结构形式为框架结构,基础型式为独立基础加条形基础。建筑高度为22.9米,地上层数5层,局部4层。设计范围:1.照明系统2.动力系统3.避雷及接地系统。图纸内容含:电气说明,配电干线系统图,配电箱系统图,照明平面图,动力平面图,屋顶层防雷平面图,基础接地平面图,弱电设计说明,漏电火灾报警系统图,消防系统图,公共广播系统图,视频监控系统图,有线电视系统图,综合布线系统图,弱电平面图。
建筑面积:5677.65㎡地上层数:5层建筑高度:22.9m地下层数:高度类别:多层图纸深度:施工项目地址:河南省设计时间:2017
