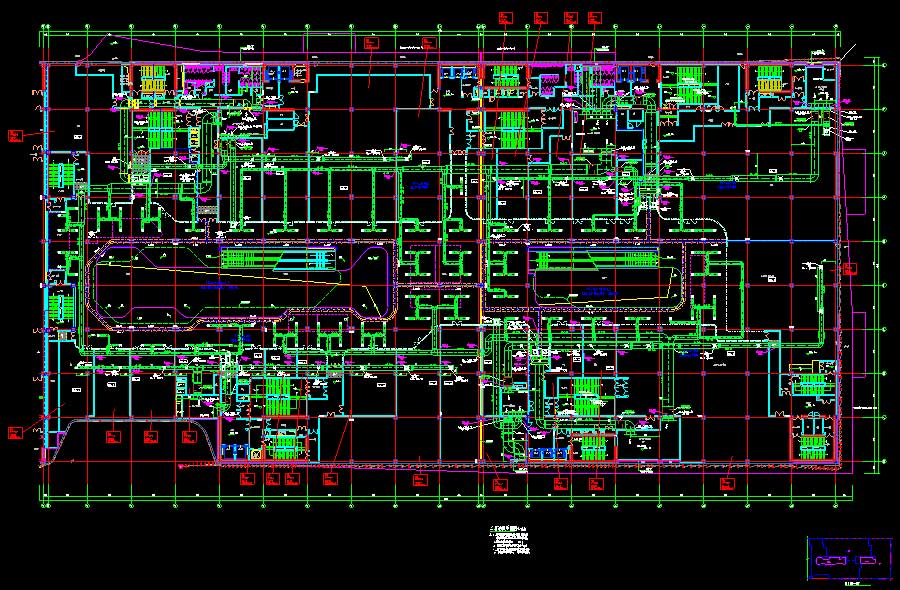

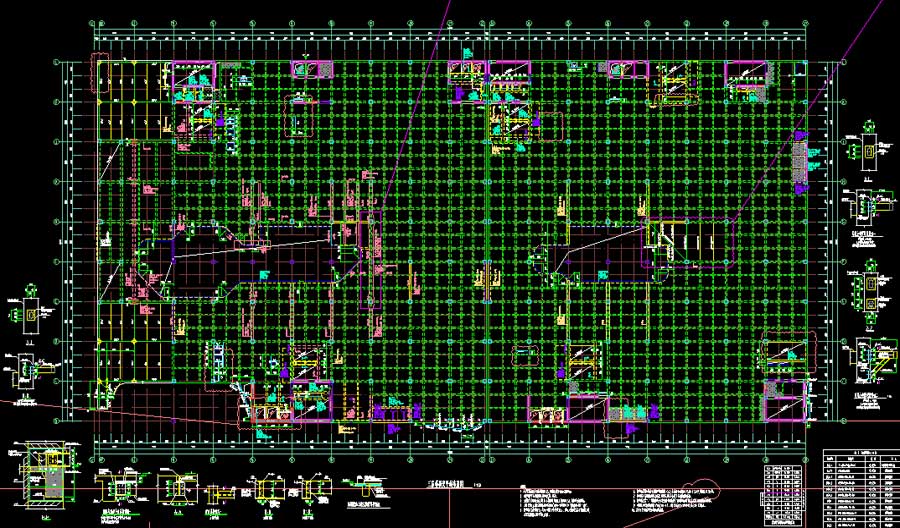

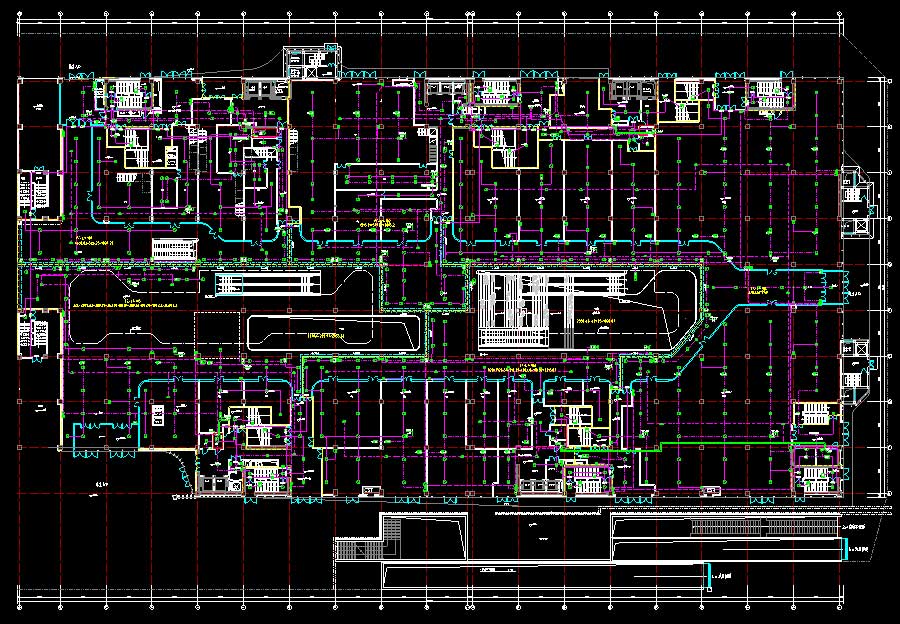

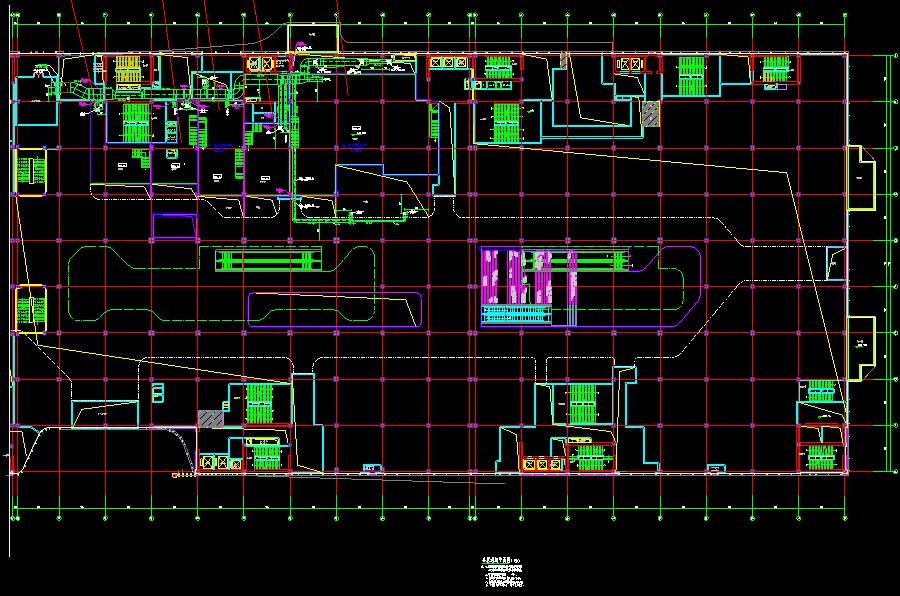

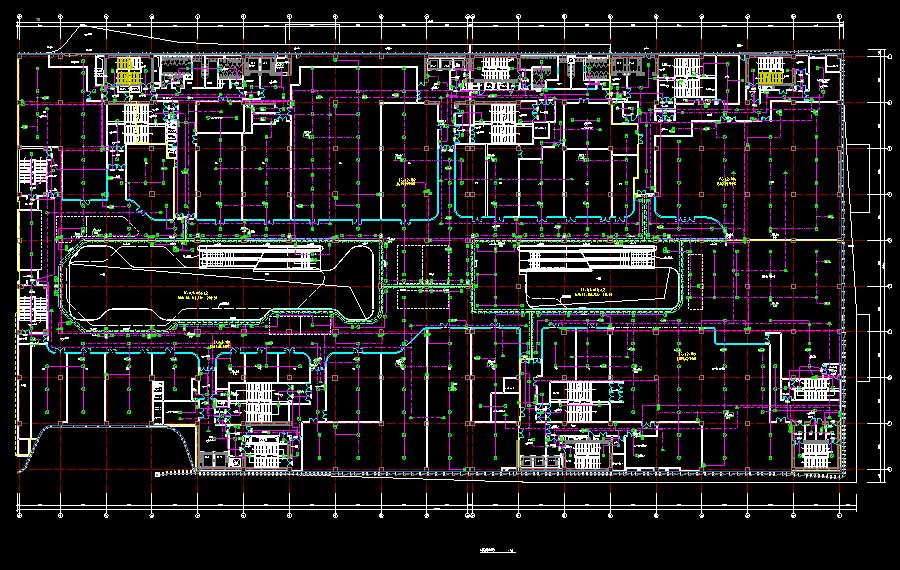

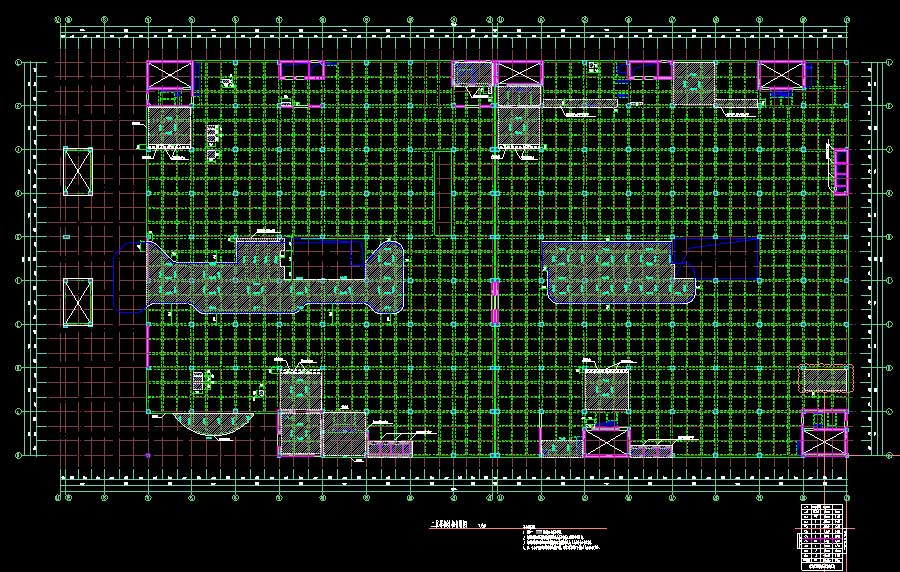

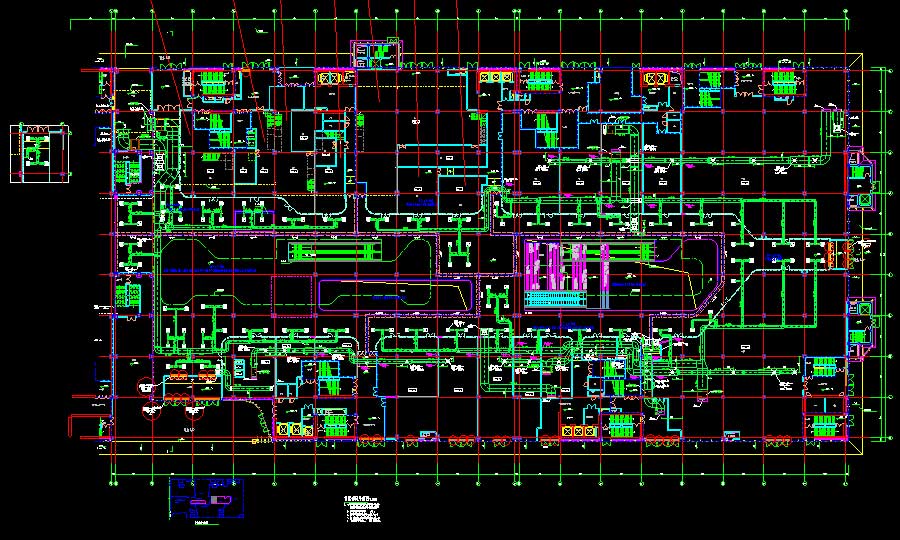

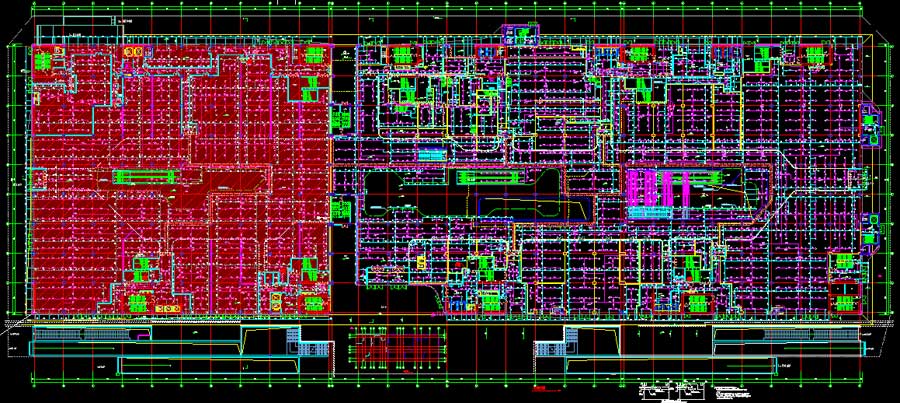

说明:该项目为某多层商业楼改造工程多专业施工图(结构无说明),抗震设防烈度为8度,主要结构形式为钢筋混凝土剪力墙加框架结构,地上层数5层,地下层数为2层,现状建筑总建筑面积154760平方米,其中地上建筑面积97500平方米,地下建筑面积57260平方米,建筑高度33.2米,为一类高层公共建筑。本次改造后总建筑面积152811平方米,其中地上建筑面积2297500平方米,地下建筑面积55311平方米,建筑高度39.05米。图纸内容含:墙柱拆除图,墙柱布置图,板平面布置图,墙柱详图,钢结构节点详图,钢梯详图,楼板梁板拆除图,加固节点图,梁平面布置图;给排水说明,雨水系统图,生活泵房、消防泵房给排水大样图,卫生间大样图,泵房管路布置图,压力排水系统图,生活排水系统图,生活给水及中水系统图,消火栓给水系统原理图,消防水炮系统原理图,给排水、消火栓及水炮平面图,喷淋系统原理图,喷淋平面图;电气说明,动力平面图,变配电室大样图,电气竖井大样图,干线系统图,低压配电系统图,配电箱系统图,消防平面图,电讯平面图,照明平面图;暖通说明,空调平面图,空调水管平面图,通风平面图,空调机房大样图,防排烟平面图,空调立管图,屋顶层冷却塔基础布置平面图等等。专业包括结构、给排水、电气、采暖通风。
建筑面积:152811㎡地上层数:5层建筑高度:39.05m地下层数:2层高度类别:多层图纸深度:施工项目地址:北京市设计时间:2017建筑风格:效果图:无
