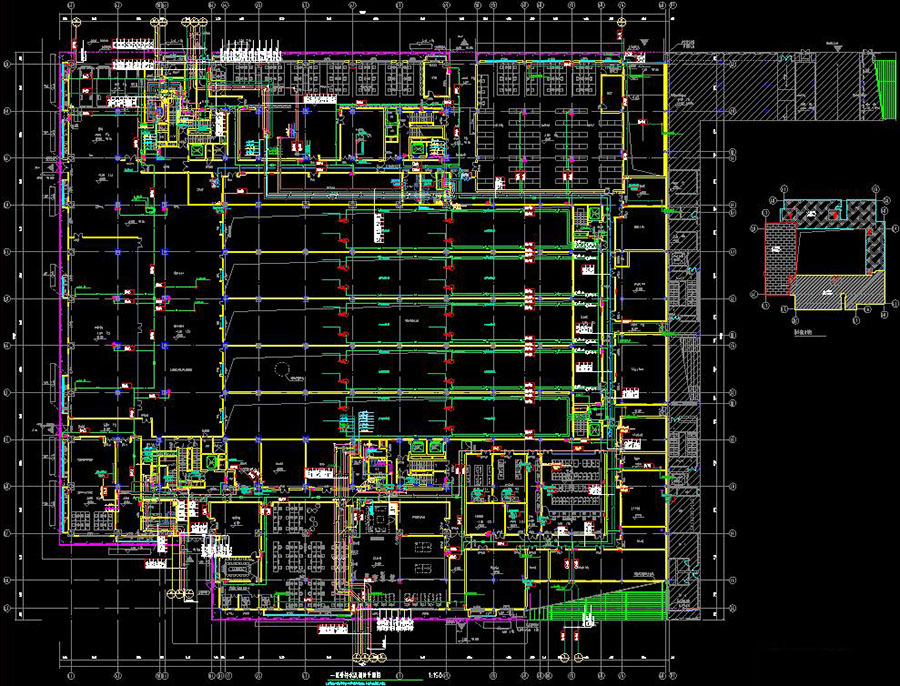

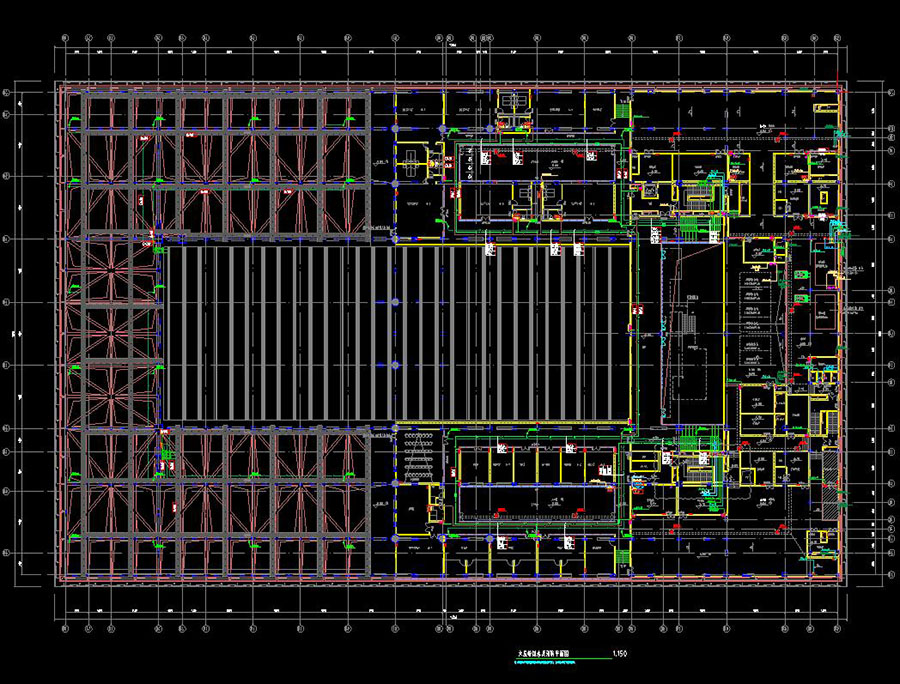

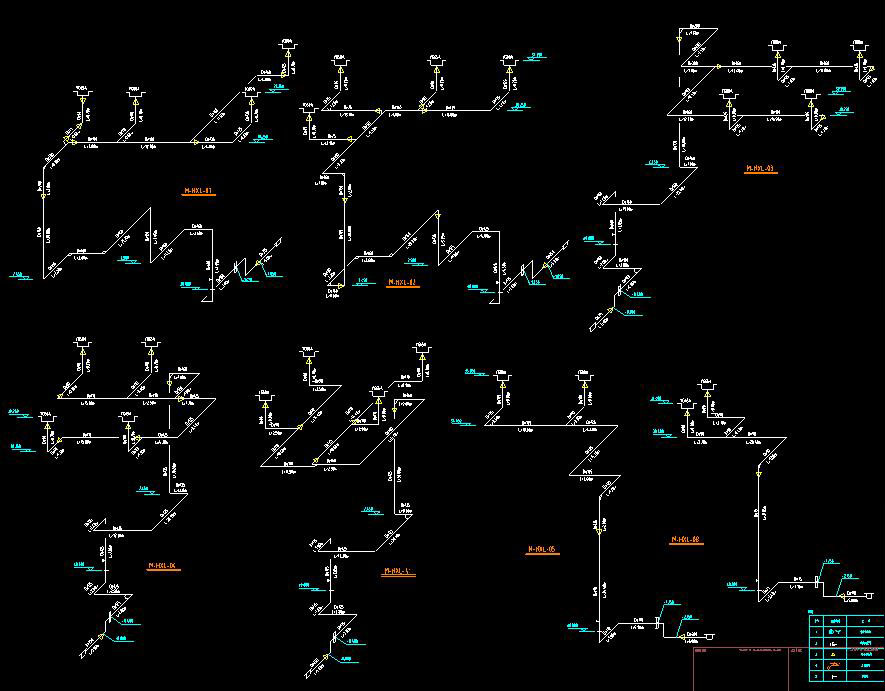

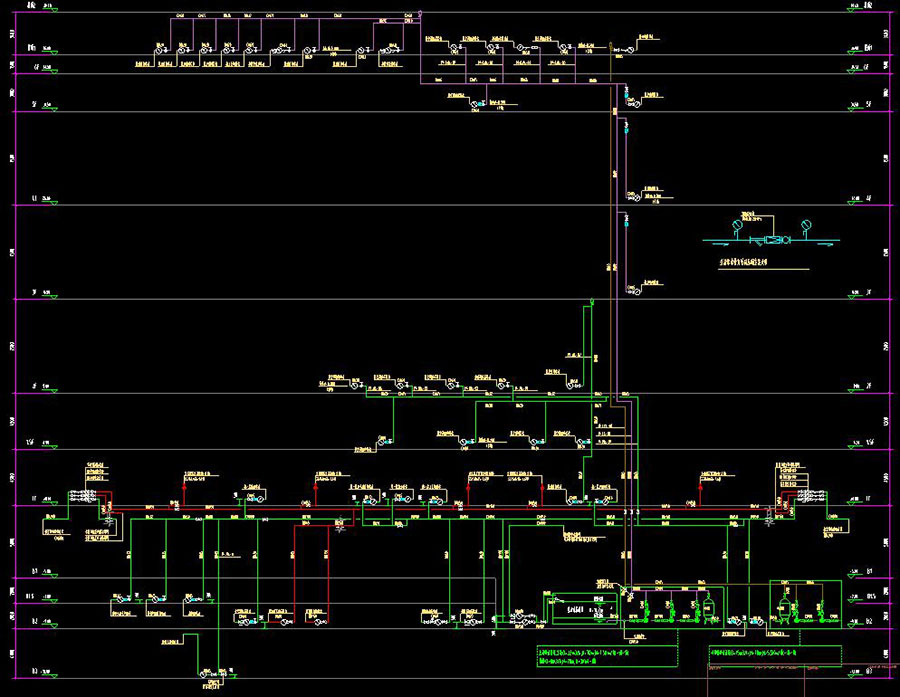

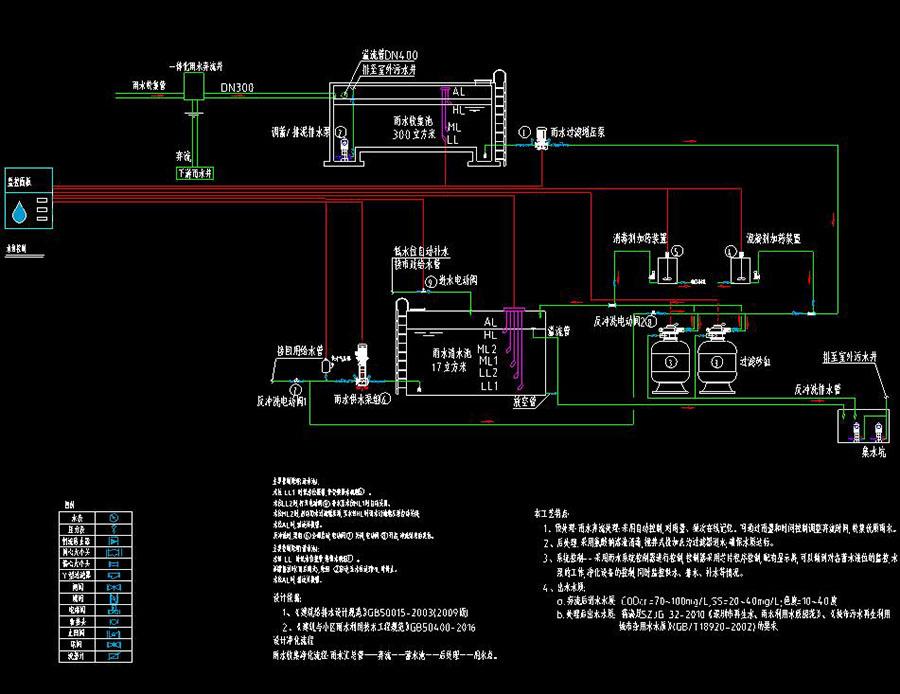

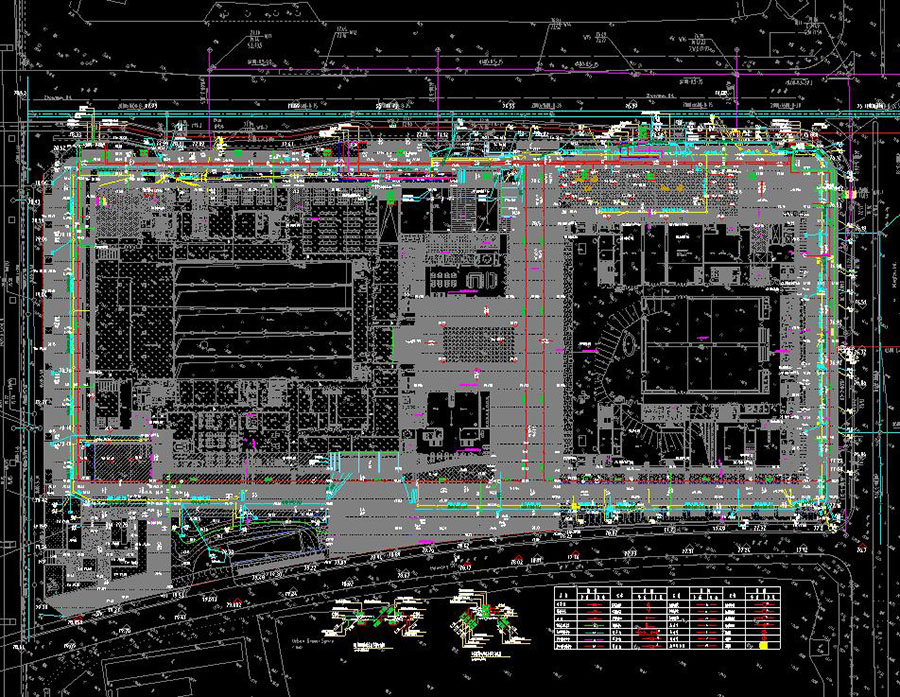

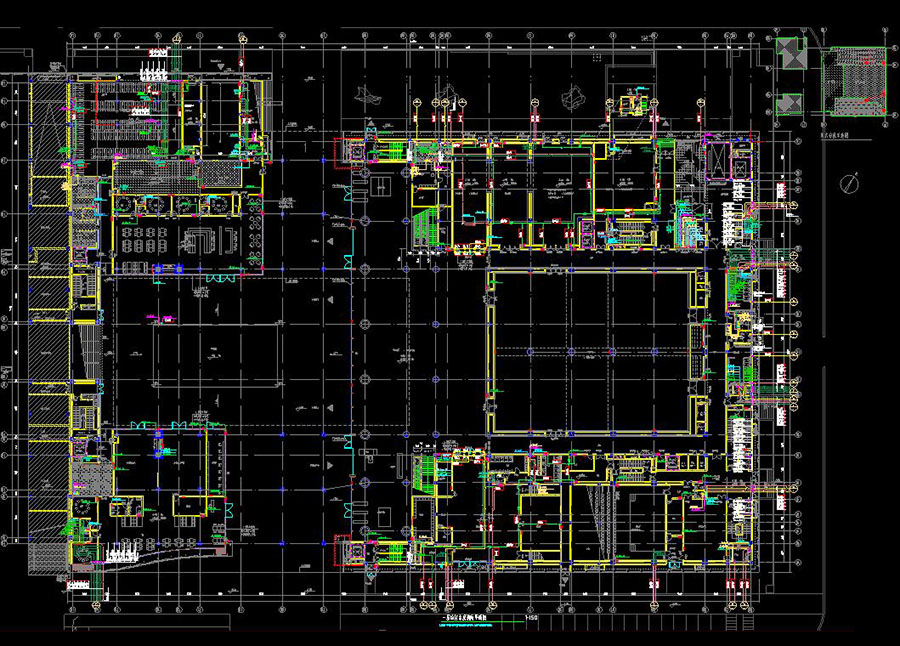

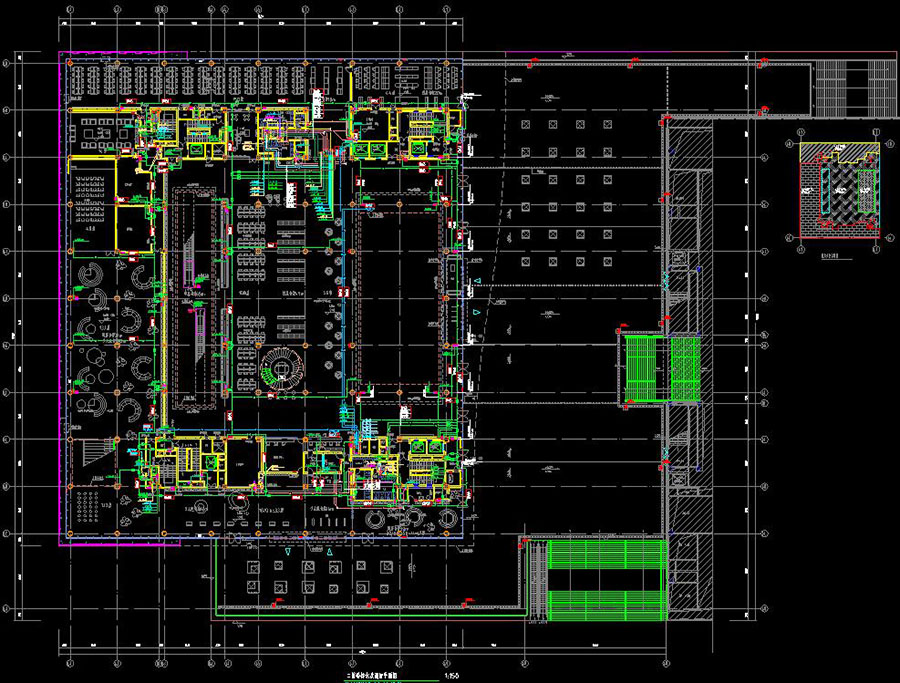

说明:本工程包含美术馆、图书馆2座单体塔楼,均为6层建筑,最大高度40.15米,地下3层,项目占地面积39804.03平米,总建筑面积137611平米,其中美术馆新馆总建筑面积65660平方米(地上36178/地下29482),第二图书馆总建筑面积为71951平方米(地上37414/地下34537);图纸包含:给排水设计说明,主要设备材料表,图例,总平面图,生活给水系统原理图,中水给水系统原理图,消火栓给水系统原理图,喷淋/自动水炮给水系统原理图,污废水排水系统原理图,地下车库/集水坑排水系统原理图,虹吸雨水排水系统原理图,雨水回用系统设计说明,雨水回用系统原理图,给排水及消防平面图,自动喷淋平面图,屋顶水箱大样图,卫生间大样图,七氟丙烷气体灭火系统设计说明、平面图、系统图,立体书库高压细水雾系统平面图,地下室人防战时给排水设计说明,地下室人防战时给排水系统原理图,战时水箱大样图,地下室给排水及消防平面图、喷淋平面图,泵房大样图等
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,其它生活供水设计:排水设计 :生产供水设计:排水技术:重力排水,虹吸雨水供水方式 :市政给水直接供给、生活变频泵组供给供水体制:室外消火栓水量:30L/S室外消火栓水量:40L/S建筑面积:65660,71951㎡建筑高度:40.15,40.15m地上层数:6,6层地下层数:3层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2019
