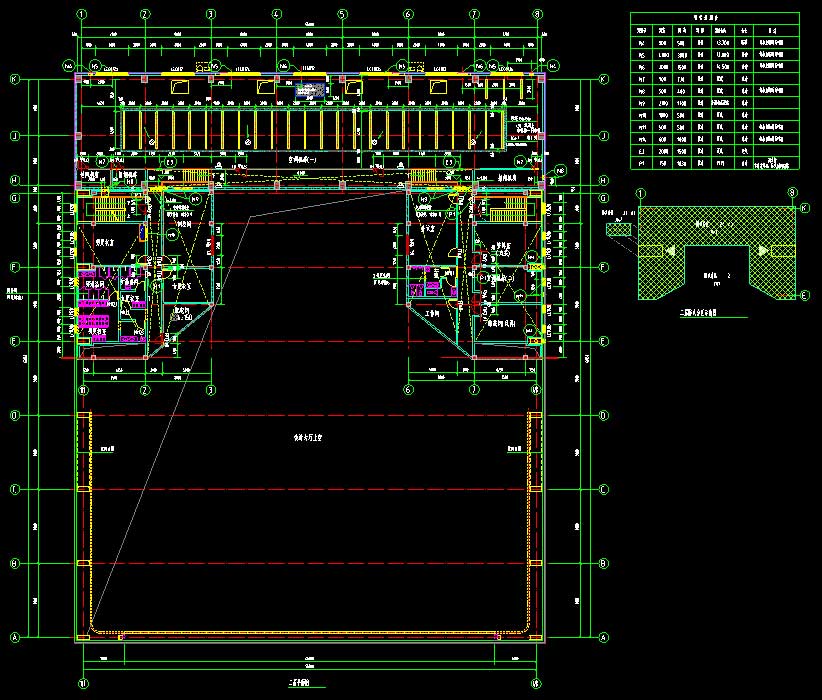

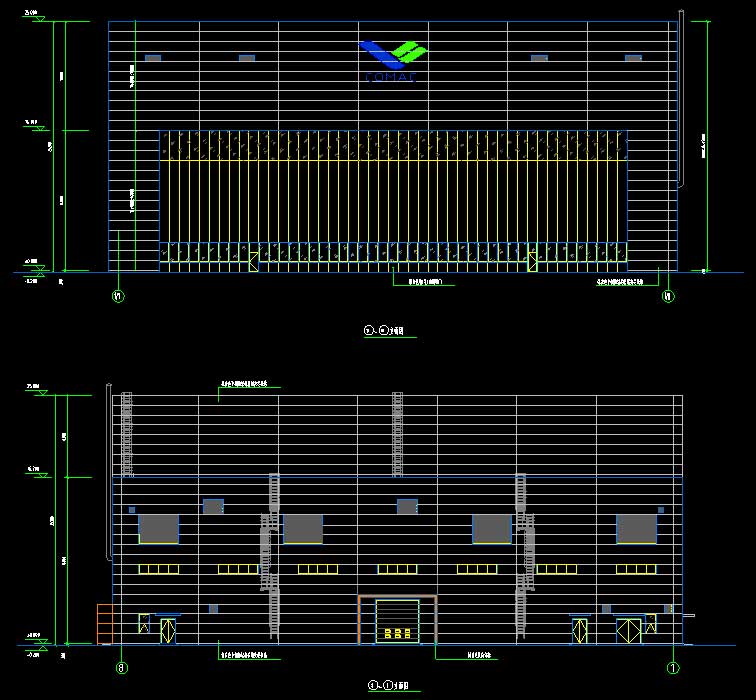

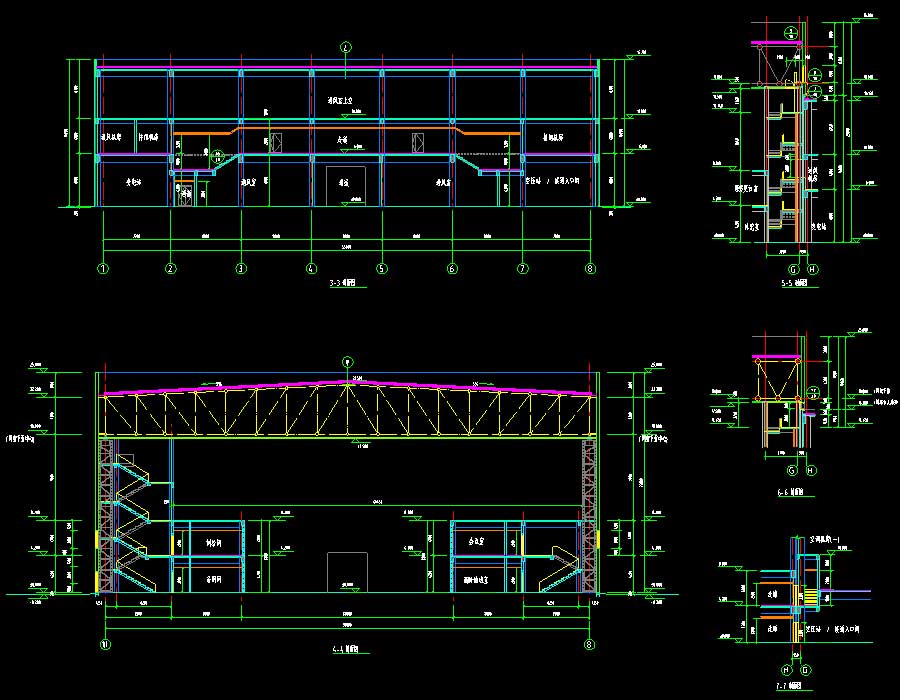

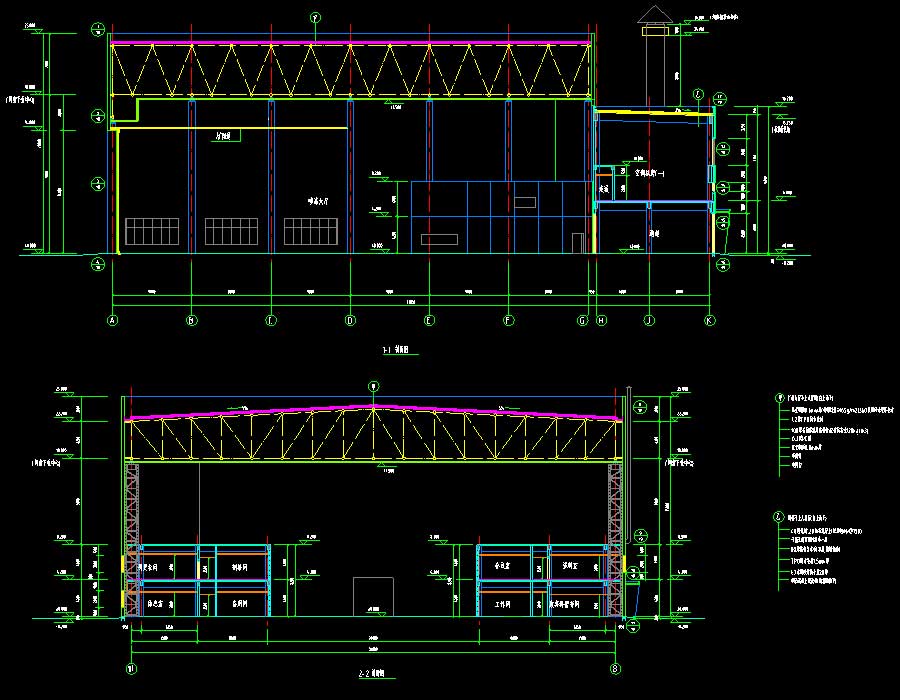

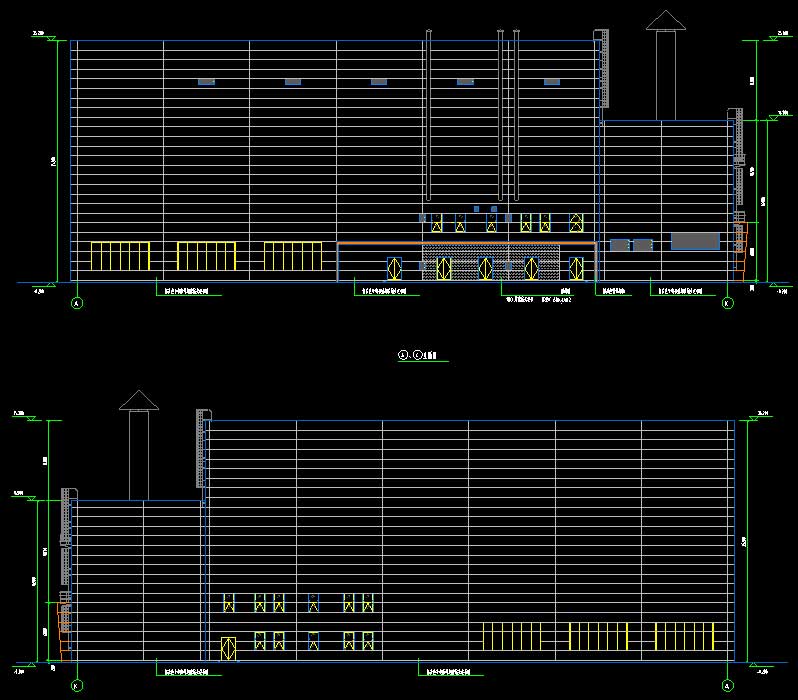

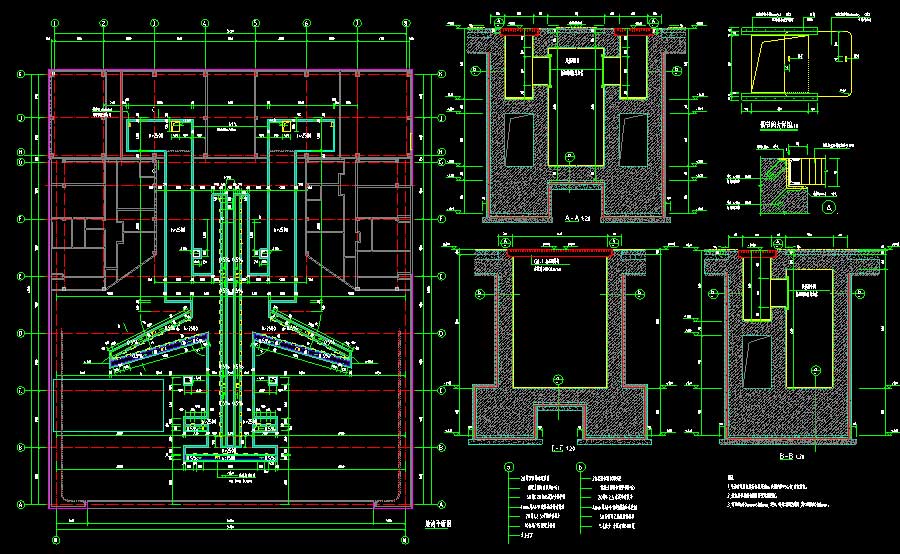

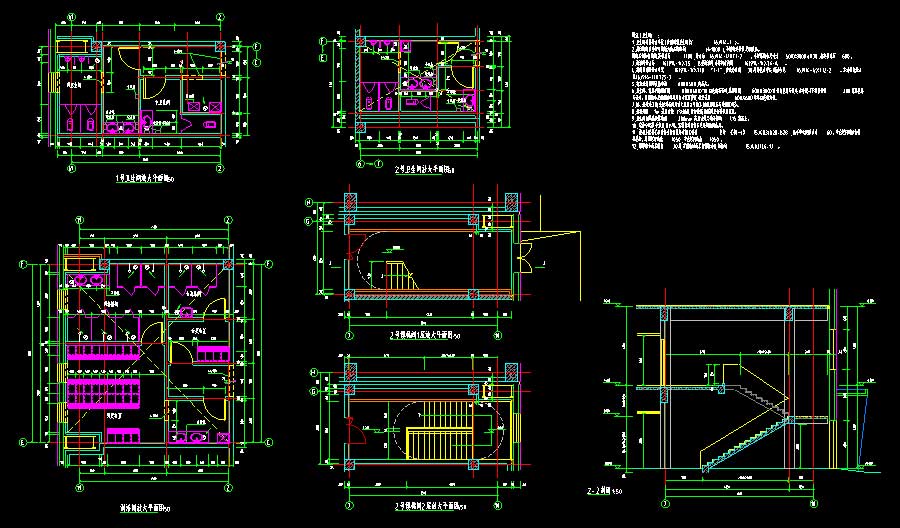

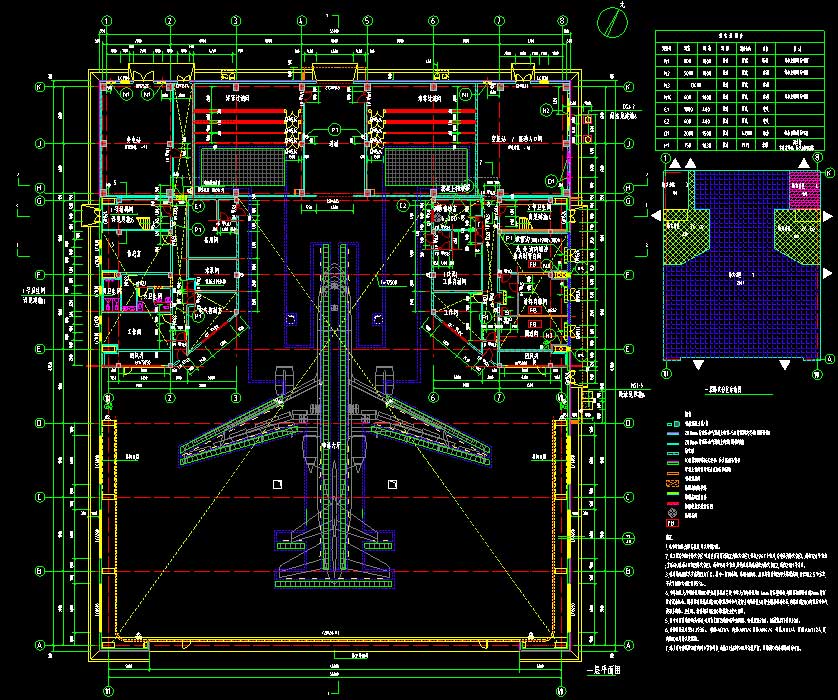

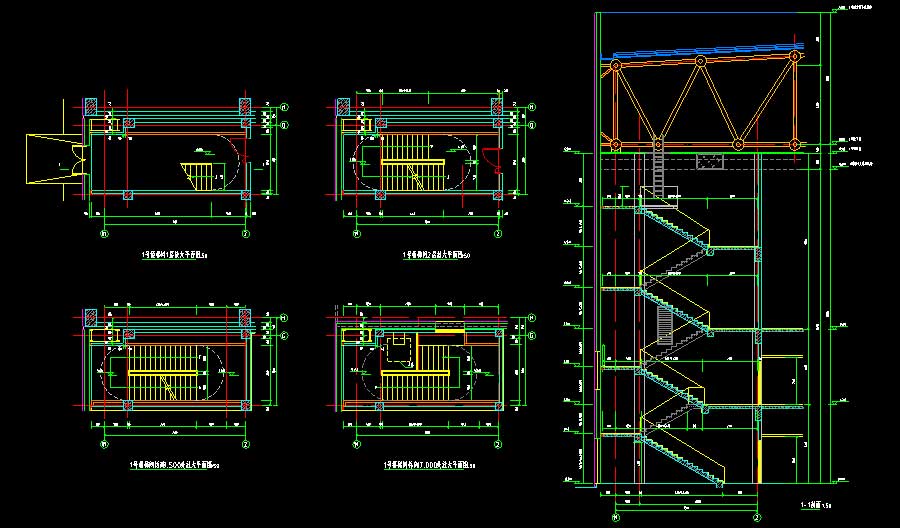

说明：该项目为某低层飞机喷漆厂房全专业施工图，喷漆厂房由大厅及相关附属用房组成，建筑布局以机库大厅为中心，机库大厅跨度55米，长度54米，侧向柱距为9米，钢网架下弦标高18米，采用钢柱钢网架结构体系。大厅内东西侧设二层附楼，现浇钢筋混凝土框架结构，层高:一层4.2米，二层4米。大厅北侧设二层附楼，附楼布置电气及设备专业用房，附楼为现浇钢筋混凝土框架结构，层高:一层6米，二层9.75米。建筑抗震设防烈度为7度，本工程为Ⅲ类喷漆机库，喷漆辅助用房火灾危险性为丁类。本工程占地面积3896平方米，建筑面积5352平方米，其中机库大厅及漆雾过滤间建筑面积2967平方米，附楼建筑面积2385平方米，厂房最大高度为25.2米。图纸内容含：建筑说明，平面图，立面图，剖面图，门窗大样图，地沟平面图，地沟找坡图，卫生间、淋浴间、楼梯间详图，设备用房详图，变电站详图，喷漆大厅吊顶示意图；结构说明，桩基础设计说明，桩位布置图，基础平面布置图，基础详图，基础梁配筋图，地坪、地沟平面布置图，地沟剖面详图，框架柱配筋图，顶梁板配筋图，楼梯间详图，网架上、下弦杆件、球详图，网架平面、剖面布置图，网架腹杆详图；给排水说明，给水排水及消防预埋管线平面图，地沟给水排水管线平面图，给水排水及消防平面图，屋面雨水平面图，卫生间及设备间给排水平面图，卫生间给水排水管系图，给水管系图，加压给水管系图，纯水管系图，污水、废水管系图，室内消火栓及雨水管系图；电气说明，220/380V低压单线系统图，竖向干线图，变电站详图，配电系统图，控制原理图，电力平面图，空调平面图，照明平面图，消防应急照明和疏散指示系统，应急照明平面图，接地平面图，屋面防雷平面图，BAS控制说明，BAS原理图，物联网照明系统图、平面图；暖通说明，空调水系统原理图，喷漆大厅通风空调控制原理图，空调风系统平面图，风口定位平面图，吊顶内通风平面图，网架内风管布置剖面图，系统风管管系图，空调水系统平面图，暖通入口间平面图、管系图，通风排烟平面图，综合管线平面示意图、剖面图；动力说明，压缩空气管道平面图、系统图，空压站压缩空气系统流程图及设备布置平面图，空压站压缩空气管道、废油水管道及排热管道平面图、系统图等等。专业包括建筑、结构、给排水、电气、采暖通风动力。
