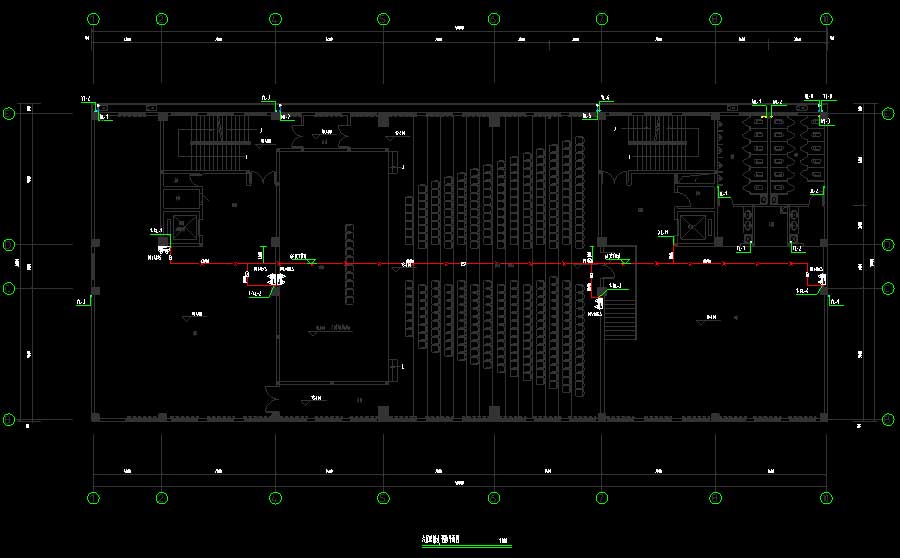

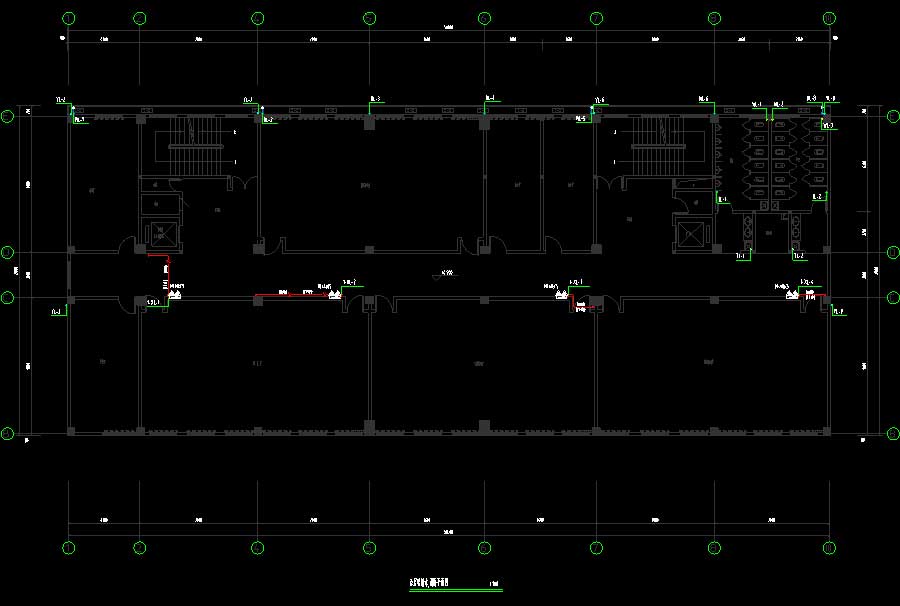

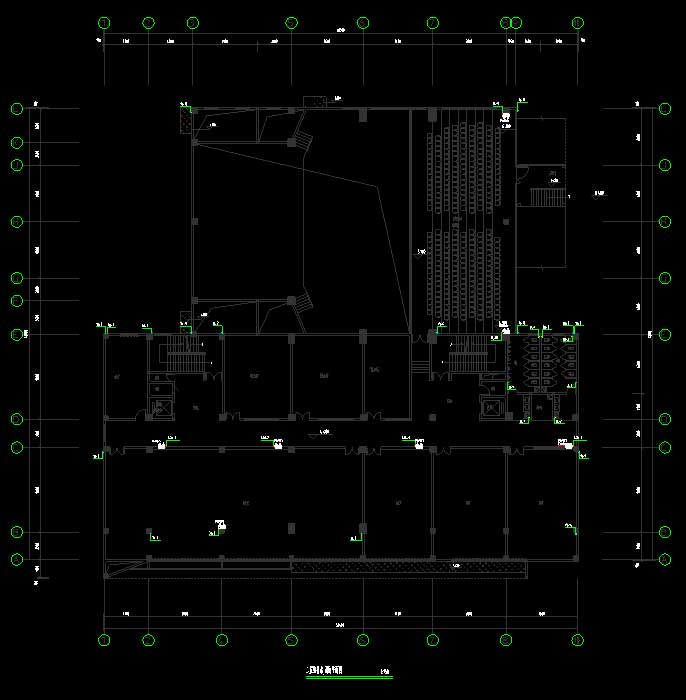

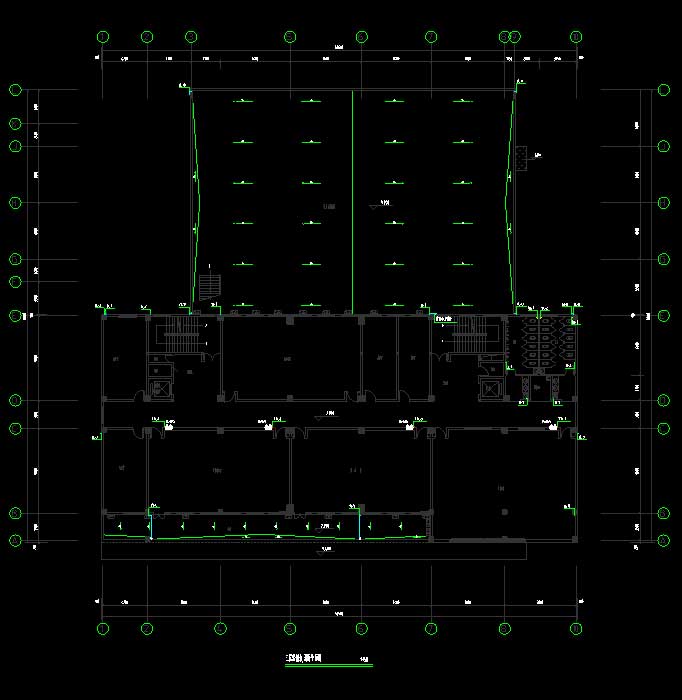

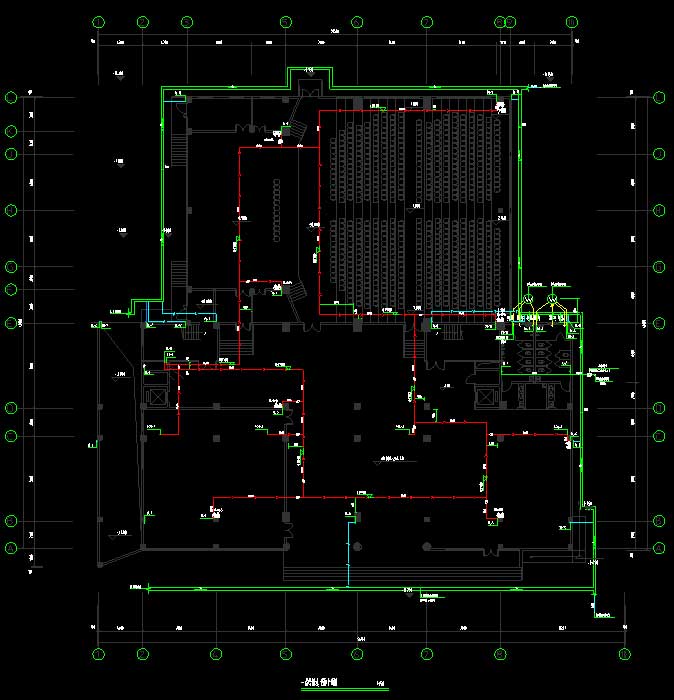

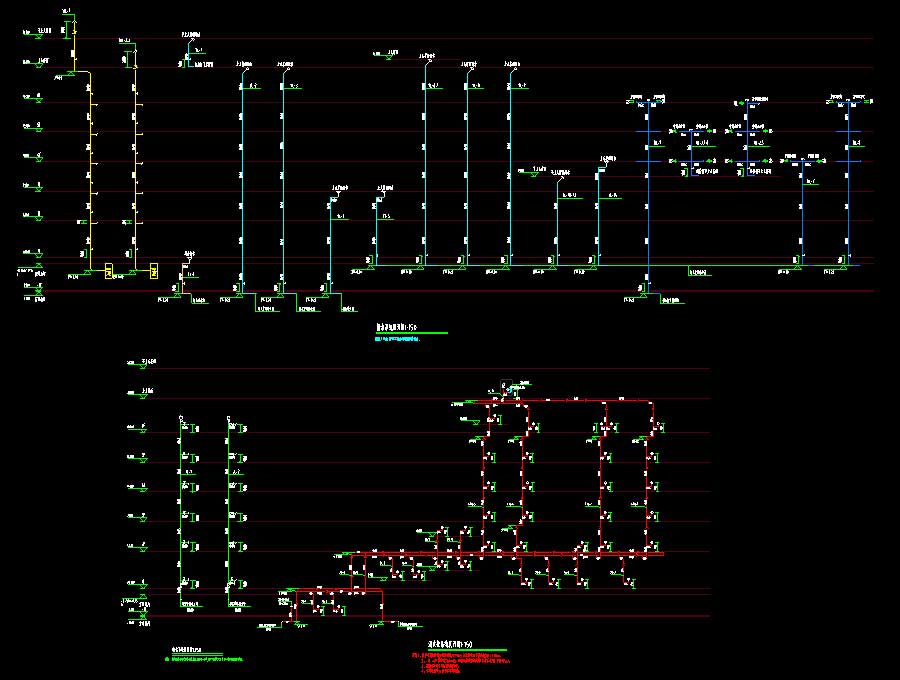

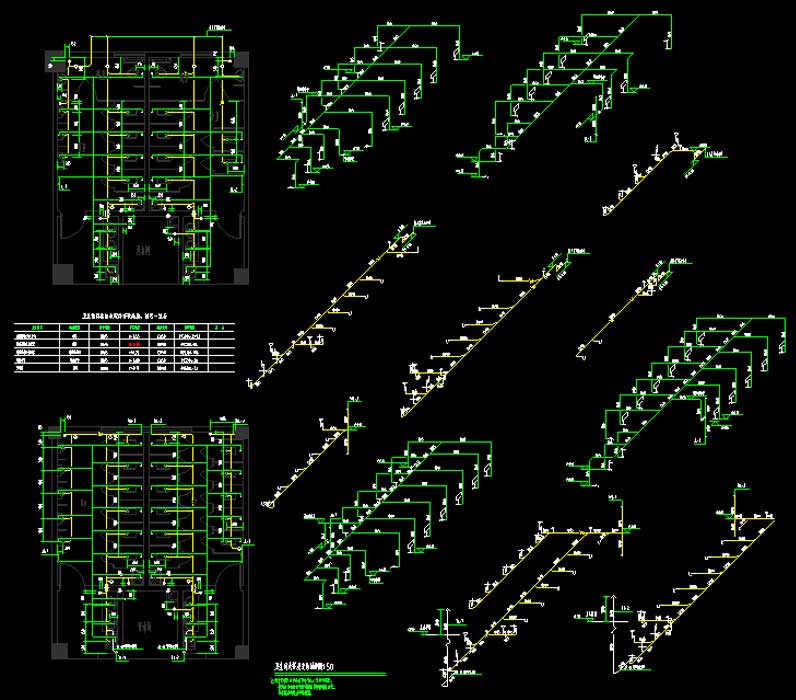

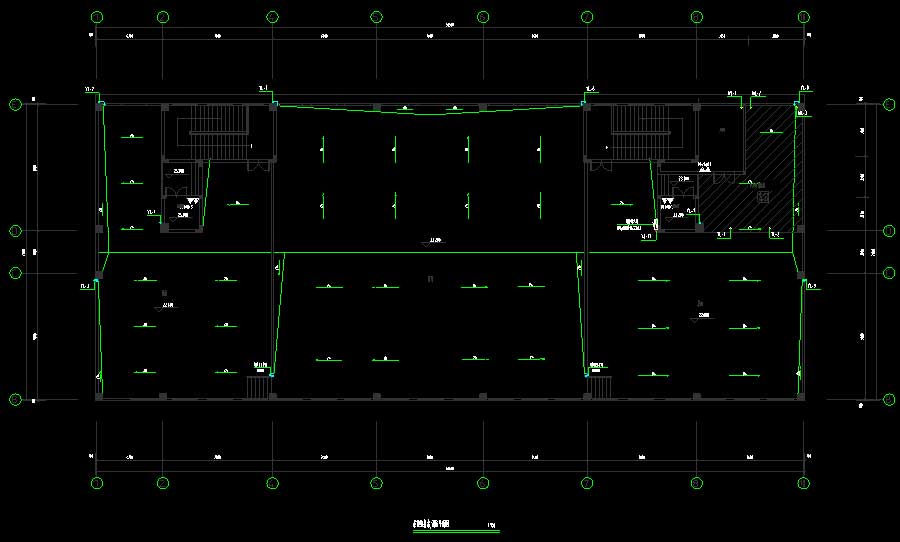

说明:该项目为某多层综合楼给排水施工图,抗震设防烈度为6度,建筑高度为23.95米,地上层数6层,地下层数为1层,总建筑面积为8356.81平方米。设计范围:本工程红线范围内的给水系统、污水系统、雨水及冷凝水系统、消防系统、建筑灭火器配置等。图纸内容含:给排水说明,抗震支架设计说明,给排水、消防平面图,给水、排水、消火栓系统展开图,卫生间大样及支管轴侧图。
消防设计:室外消火栓系统,室内消火栓系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:15L/S室外消火栓水量:30L/S建筑面积:8356.81㎡建筑高度:23.95m地上层数:6层地下层数:1层高度类别:多层图纸深度:施工项目地址:四川省设计时间:2020
