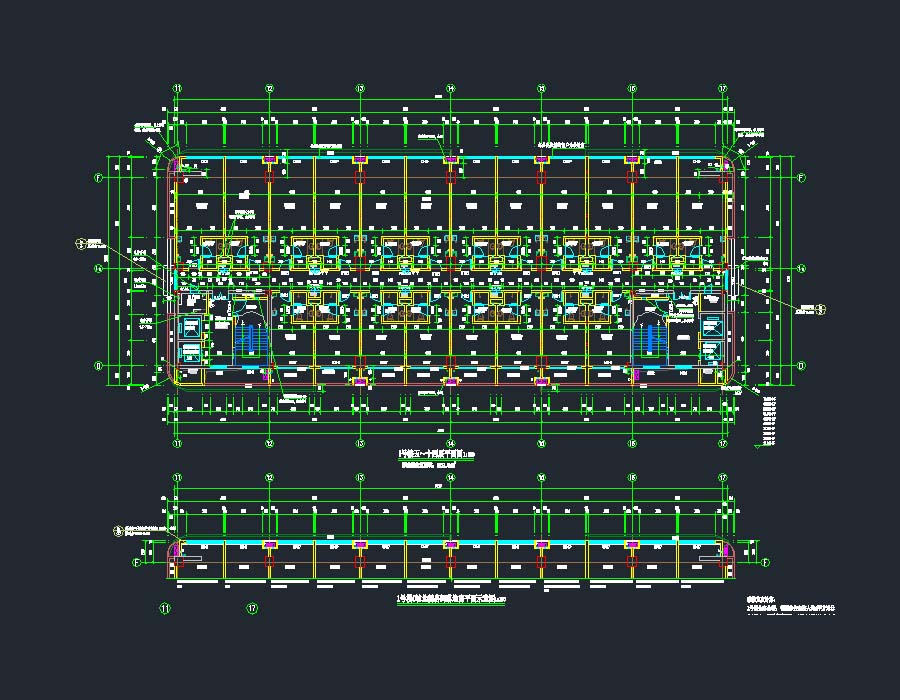

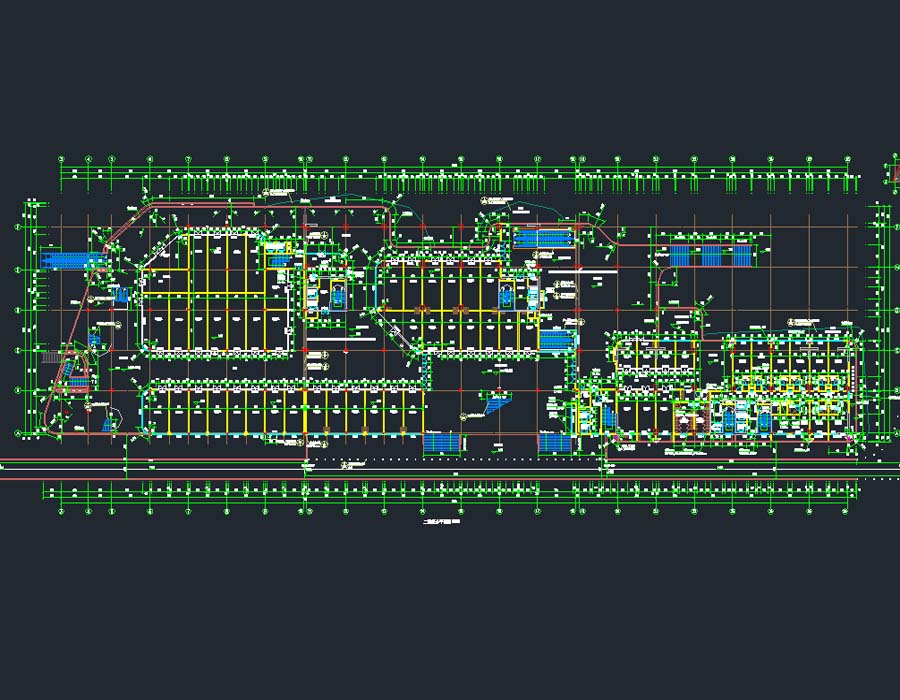

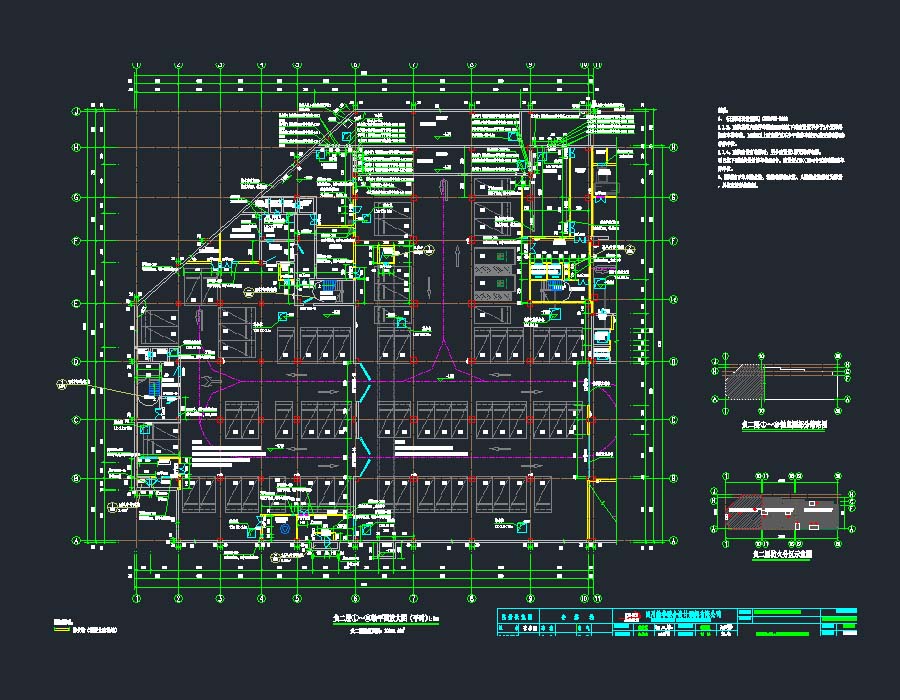

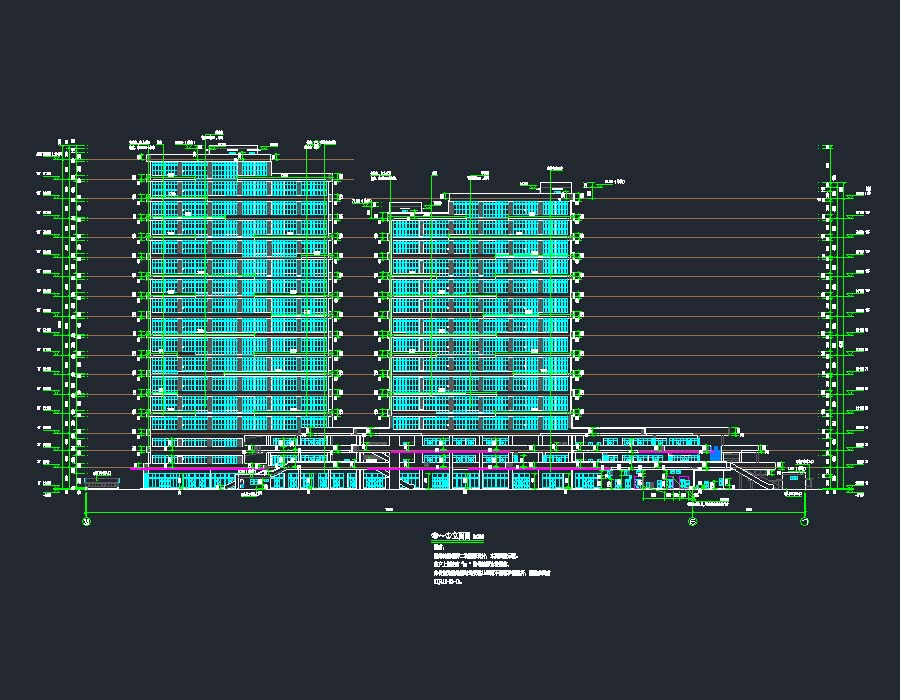

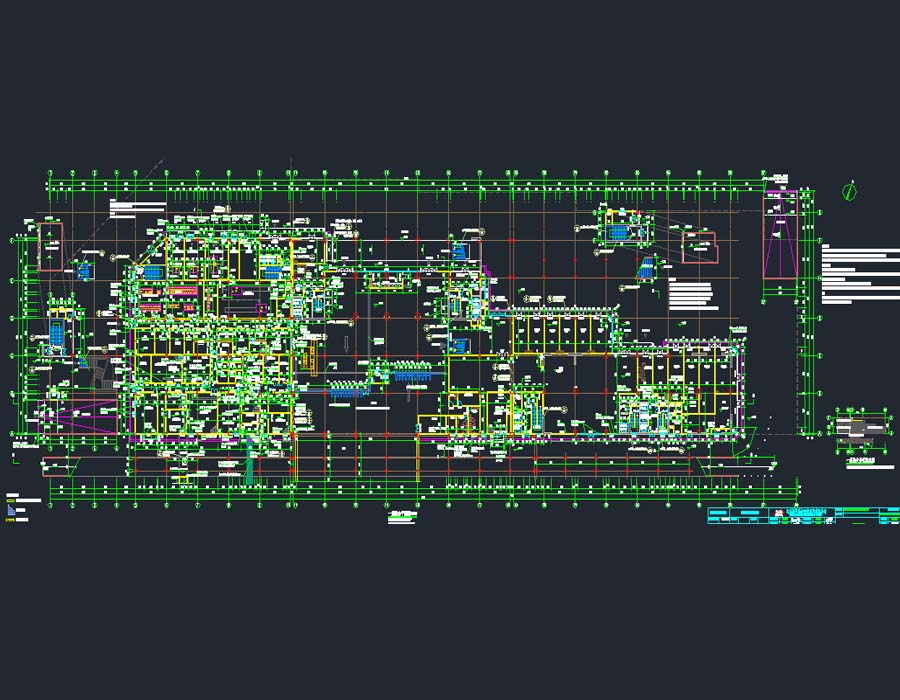

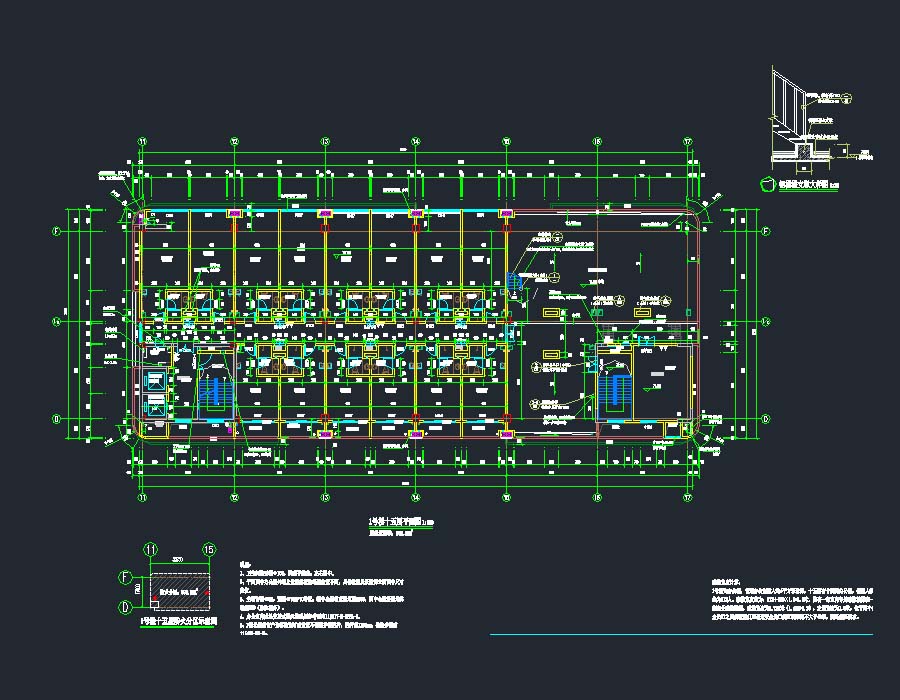

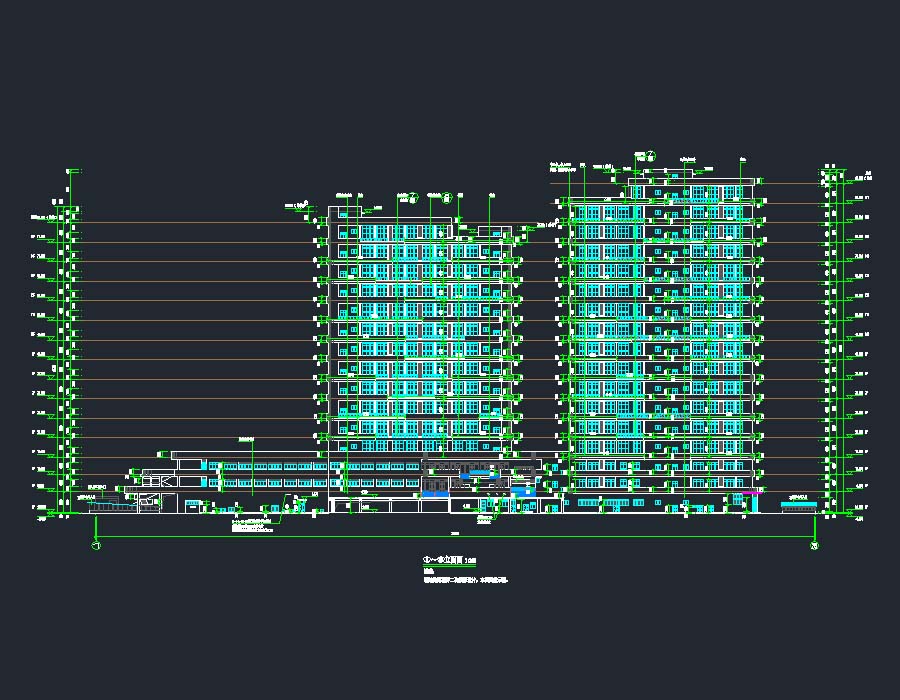

说明：某轨道1号线某站厅17层综合体建筑、给排水施工图，建筑面积为43355.34平方米，地上17层，地下部分为两层机动车库及设备用房和部分戊类库房，设计停车位为410辆，汽车库建筑分类属于大型车库。地上部分为三层裙楼，两幢塔楼，其中地上一层从左到右依次为某西站厅设备管理用房，某西站厅公共区，商业用房、办公用房；二、三层裙楼一部分为商业，一部分为办公用房。塔楼1号楼4~15层为办公楼，塔楼2号楼4~17层为办公楼。裙楼15.75m，1号楼建筑高度为81.7米，2号楼建筑高度为92.7米，均属于一类高层民用建筑。建筑结构形式为框剪结构，结构设计的使用年限为站厅100年，裙楼和塔楼均为50年，抗震设防烈度为6度。图纸包括:建筑施工图设计总说明，节能设计，总平面图，竖向布置图，楼层组合平面图，楼层轴平面放大图，商业与轨道关系平面图，平面示意图，立面图，剖面图，站台与综合楼站厅层剖面示意图，口部放大平面图，工程入口平面及立面图、生活泵房、配电房室内楼梯平面示意图，卫生间大样图、玻璃栏杆大样图、标准办公室平面放大图、花池剖面大样，汽车坡道平面图，节点大样， 电缆隧道大样图，电井地板及墙面开洞示意图，展开剖面图，楼梯、电梯大样图，自动扶梯大样图，井道大样，节点大样图，门窗详图，雨棚平面尺寸放样示意图，给排水设计及施工说明一，给排水及施工设计说明二，楼层给排水平面图，楼层自喷平面图，给水系统原理图，消火栓系统原理图，自喷系统原理图，污水系统原理图，废水水系统原理图，空调冷凝水、雨水系统原理图，地下室消火系统图，地下室自喷系统图，消防泵房大样图及轴测图，消防水泵房给排水轴测图、集水坑剖面图，生活泵房大样图及轴测图，卫生间给排水大样图及轴测图，给排水总平面定位图，给水总平面图，污水总平面图，雨水总平面图，地下室给排水节点通用图。
