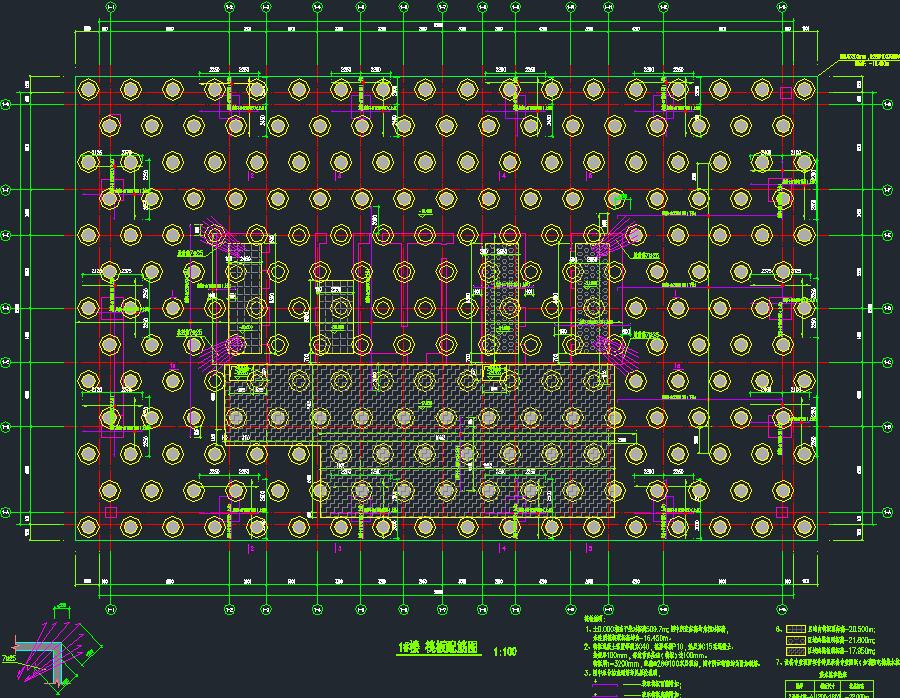

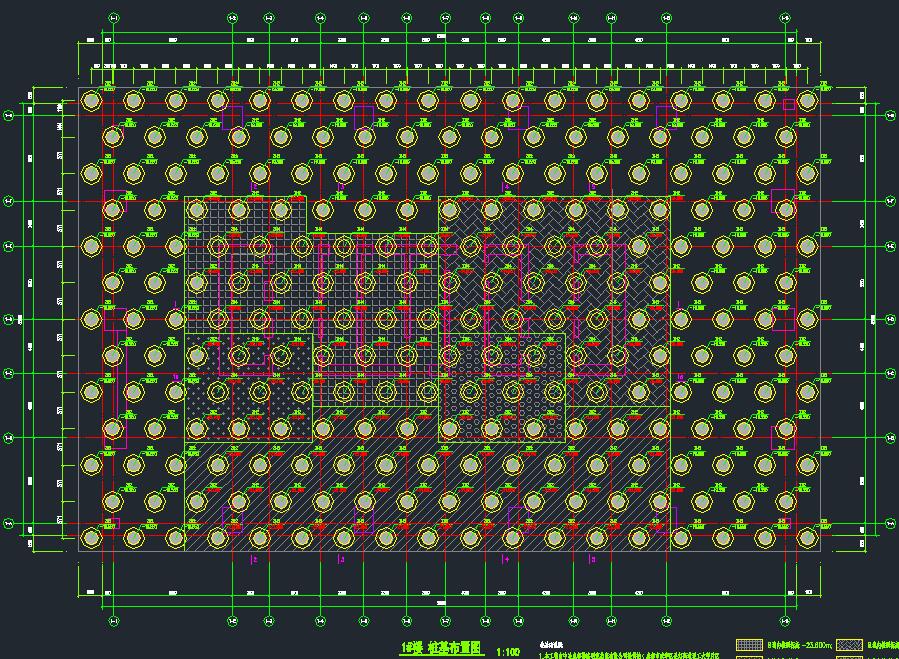

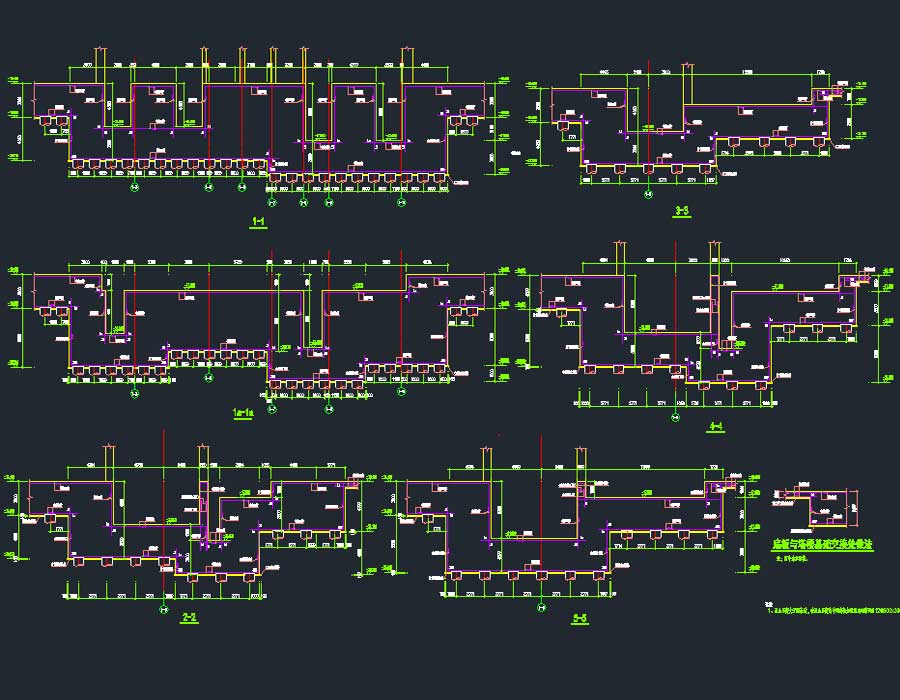

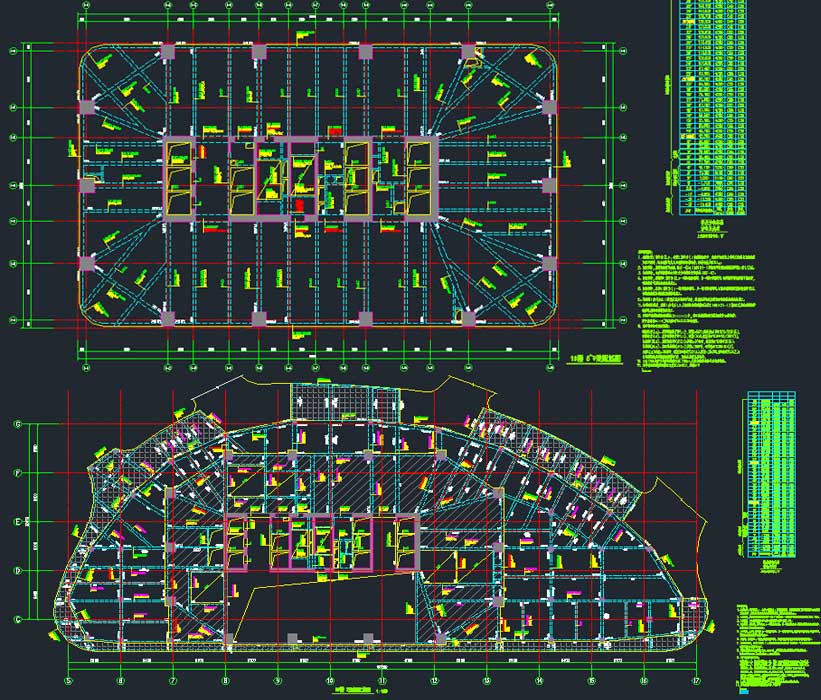

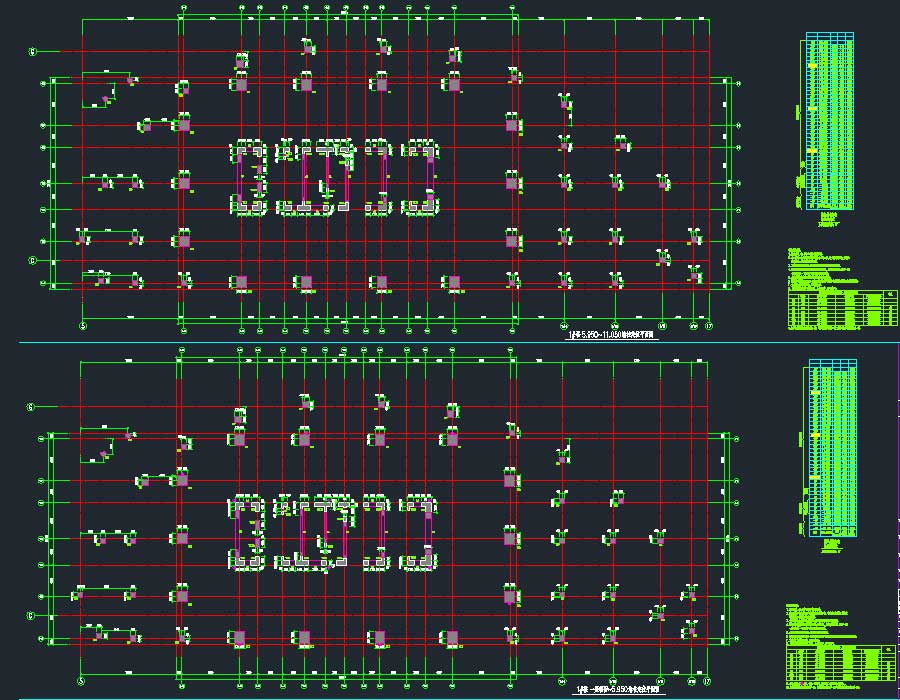

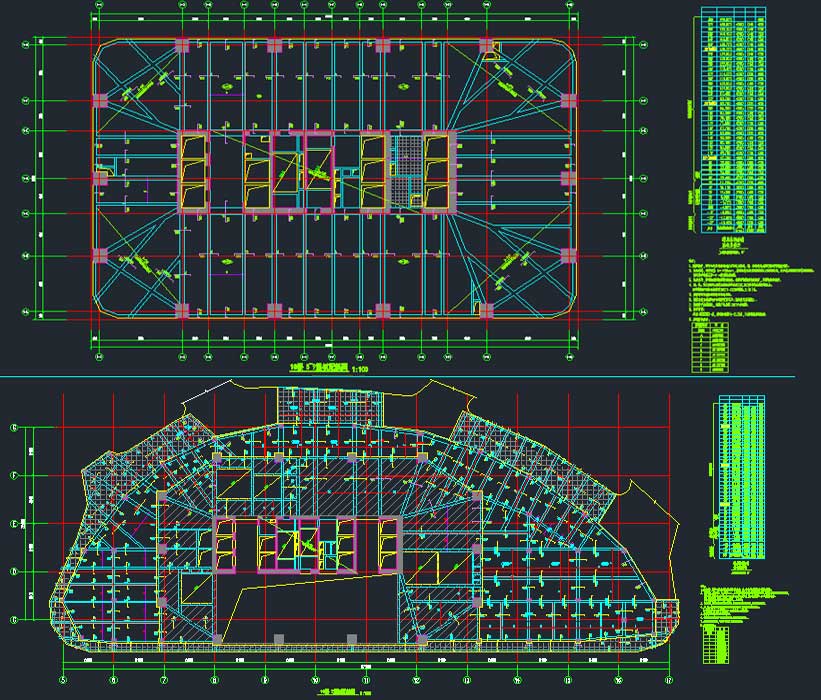

说明:某世纪中心多栋超高层商办综合楼剪力墙结构施工图,总建筑面积约333921.45平方米,地下三层,地下室为商业、车库和设备用房,地上为5栋高层办公塔楼及多层商业裙房,其中1#楼属于超限高层建筑,已通过评审,1#楼为地上37层,建筑高度162.25米,2#楼为地上26层,建筑高度129.95米,3#楼为地上36层,建筑高度121.45米,4#楼为地上36层,建筑高度121.45米,5#楼为地上30层,建筑高度117.55米,商业为地上4层,建筑高度22.26米。图纸内容含结构设计总说明、梁补充说明、旋挖成孔灌注桩统一说明、锚杆平面布置图、地下室柱平面定位图及配筋大样图、地下室梁,板配筋图、外墙大样图以及,地上各单体墙柱定位平面图及配筋图、梁,板配筋图、桩基布置图、筏板配筋图等。
结构类型:剪力墙基础类型:桩基抗震烈度:7度抗震风压:0.30kN/㎡雪压:0.10kN/㎡建筑面积:333921.45㎡建筑高度:162.25,129.95,121.45,121.45,117.55m地上层数:37,26,36,36,30层地下层数:3层高度类别:超高层图纸深度:施工项目地址:四川省设计时间:2017
