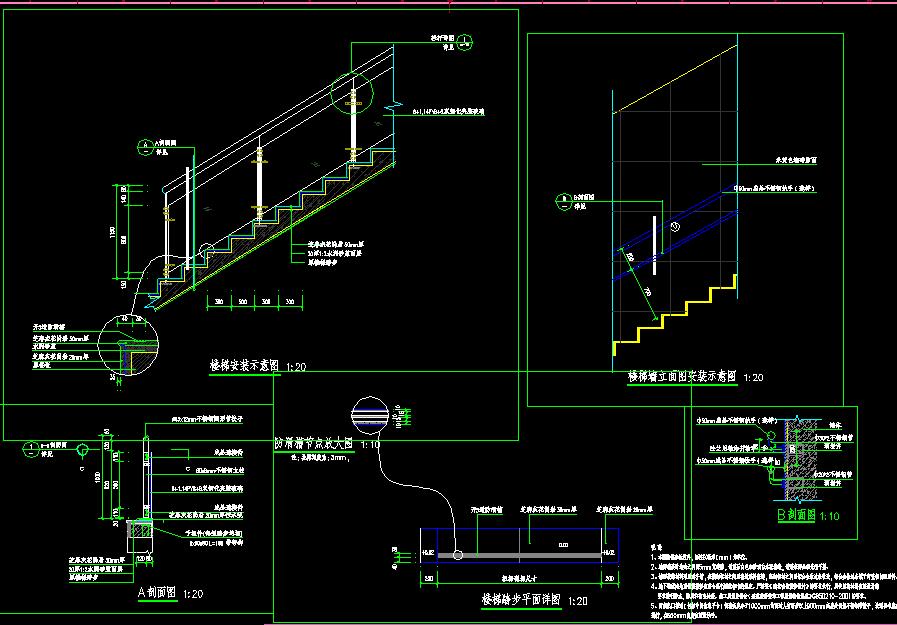

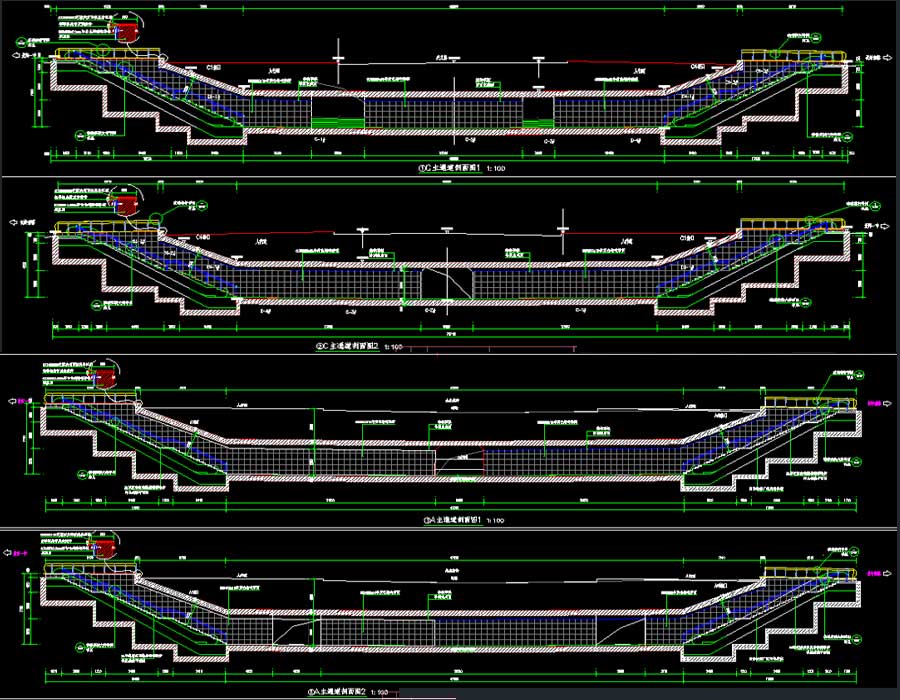

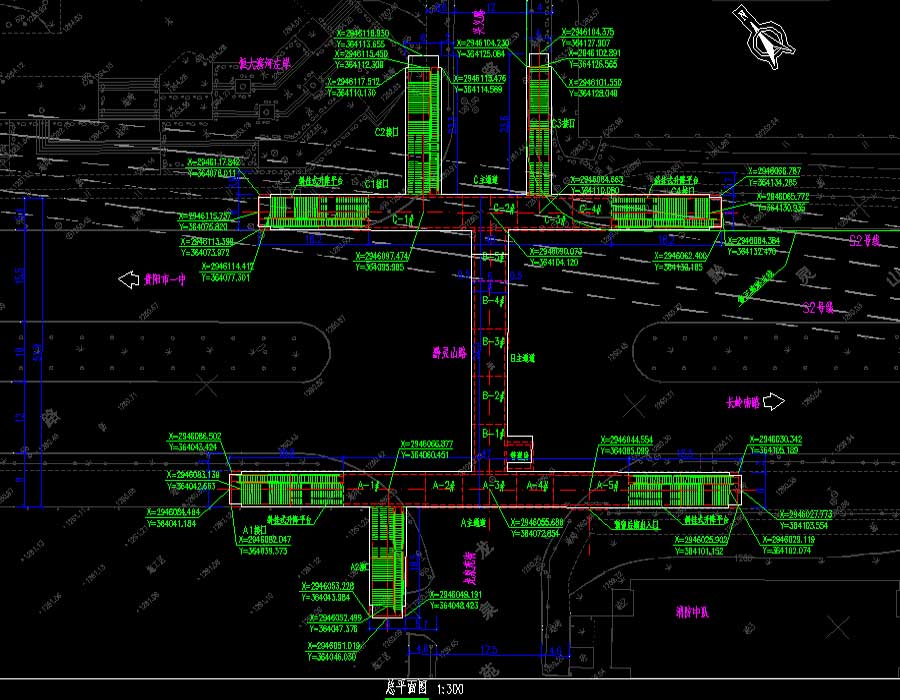

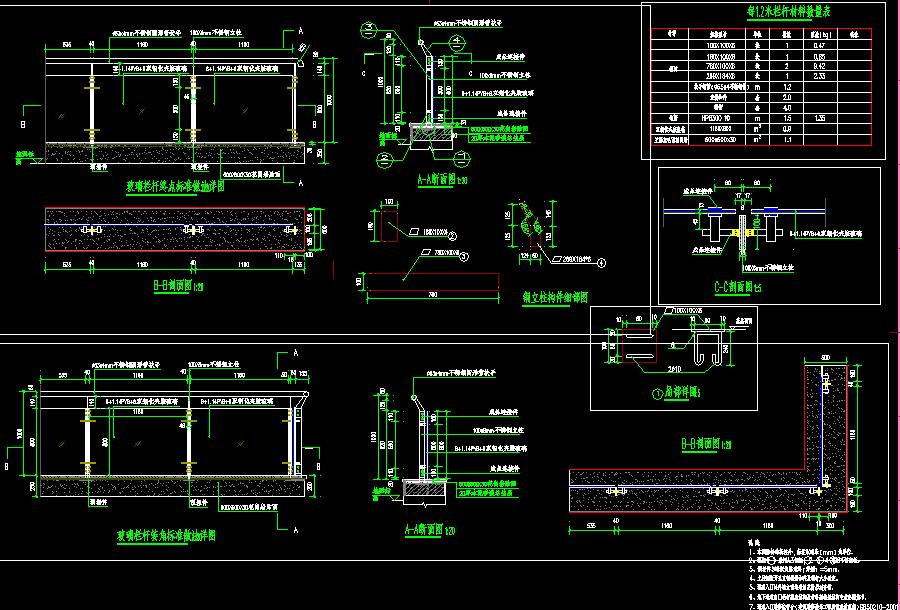

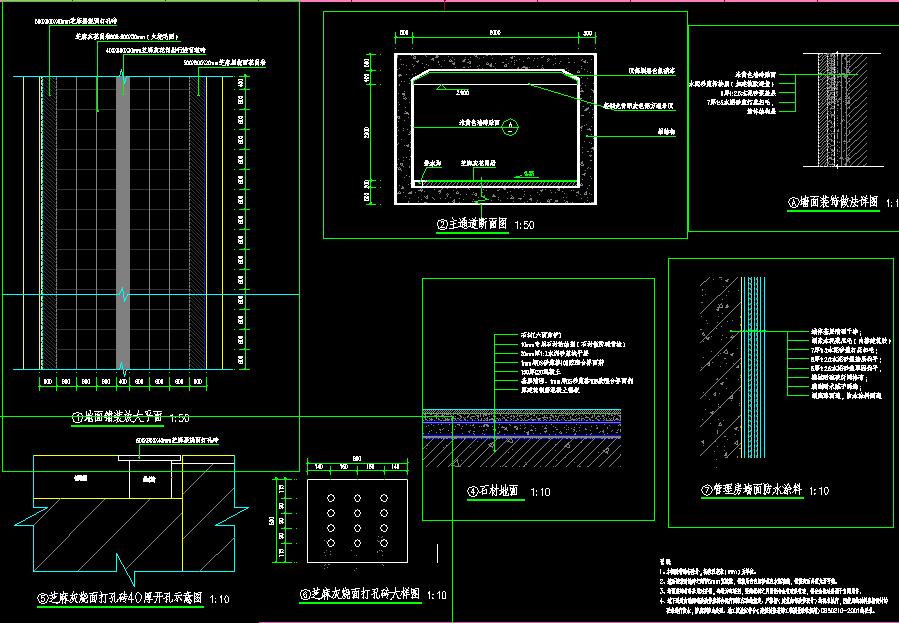

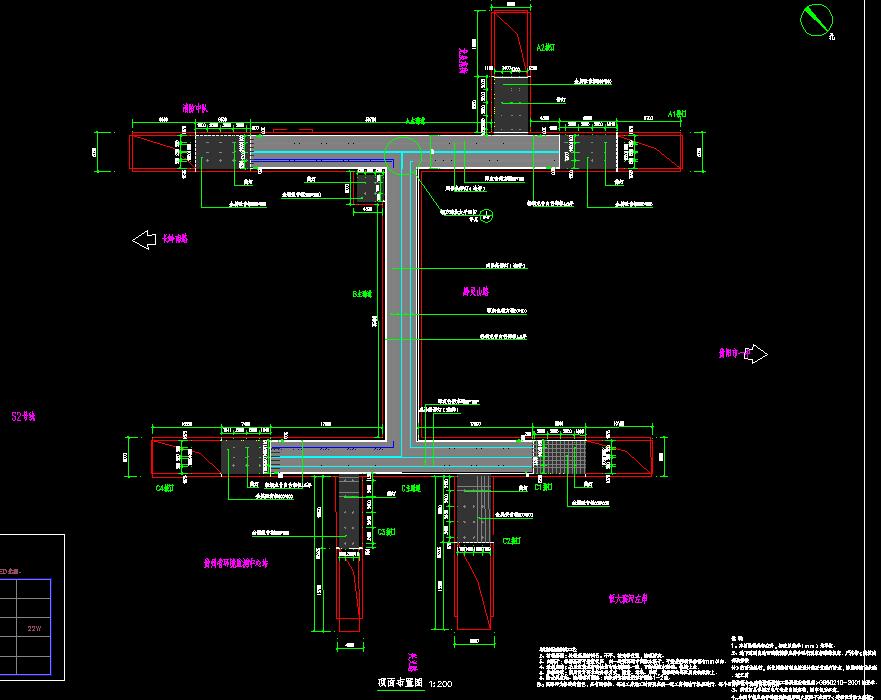

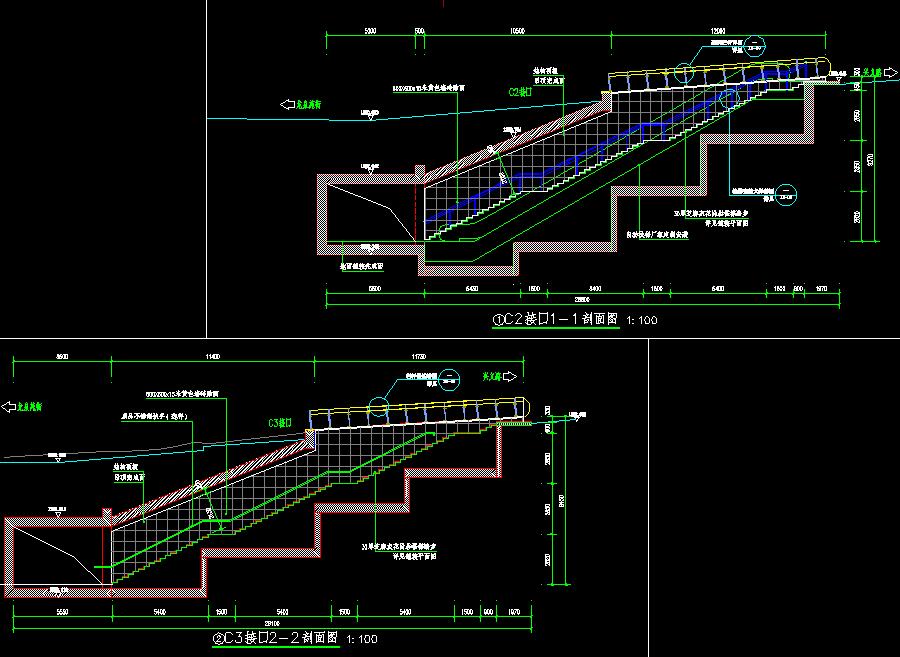

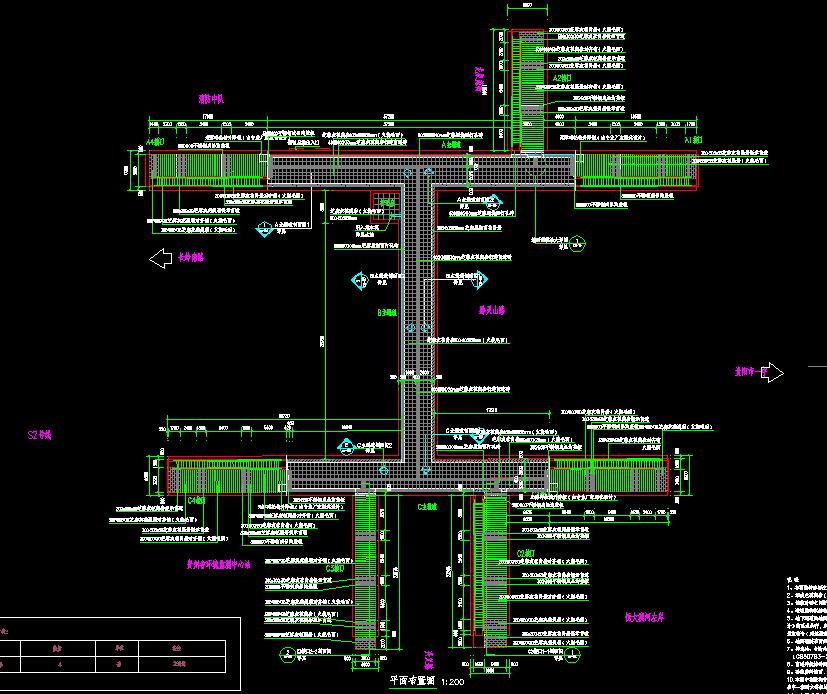

说明:某街口人行地下通道装饰、结构、排水、电气、暖通工程,主通道长52米。地道设计为工字形,通道净宽5m,净高3.3m,A主通道长47m,B主通道长52.5m,C主通道长47m。在地道四个角均设置人行步梯及扶梯,且在步梯处设施斜挂式升降平台解决无障碍通行。 在地道七个出入口,地面铺装面积为:1434.17平方米,墙面装饰面积为:1523.1平方米,顶面吊顶面积为:1610.6平方米。图纸内容含设计说明、装修主材编号表、总平面图、平面布置图、顶面布置图、主通道剖面图、接口剖面图、铝方通安装详图、盲道大样图、楼梯安装大样详图、玻璃栏杆详图、通用大样详图和结构说明、工程数量表、总平面图及布置图、主通道钢筋图、一般构造图及钢筋布置图、地道沉降缝及防水构造图、地道排水槽构造图、扶手构造图、梯道钢筋图、封口板构造图及钢筋构造图、梯道扶手构造图、消火栓预留洞室大样图及加强钢筋构造图、挡水板设计图、出入口接地示意图、恢复道路路面结构图、地道内排水及检查井设计图、盖板布置图及钢筋图、人行道改造图、车行道改造图、支墩设计图和给排水平面图、消防给水系统图、管线迁改平面图和电气设计总说明、组合式箱变系统图、低压配电系统图、照明,动力,插座平面图、接地平面图、监控系统图及系统图、地埋式箱变,配电箱安装大样图、电气主要设备及材料表和通风布置图
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:贵州省设计时间:2019建筑风格:现代效果图:无
