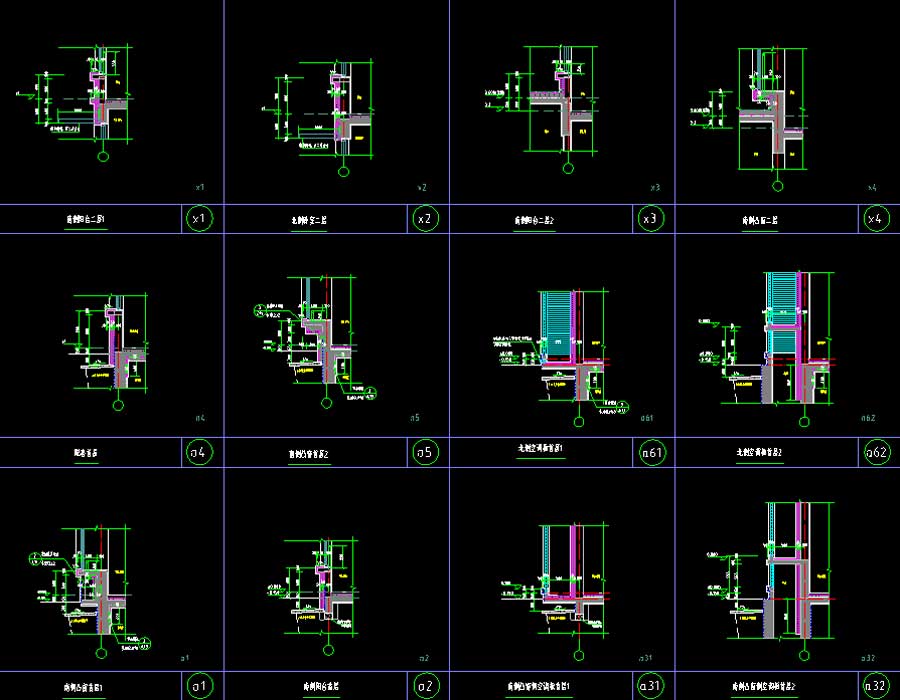

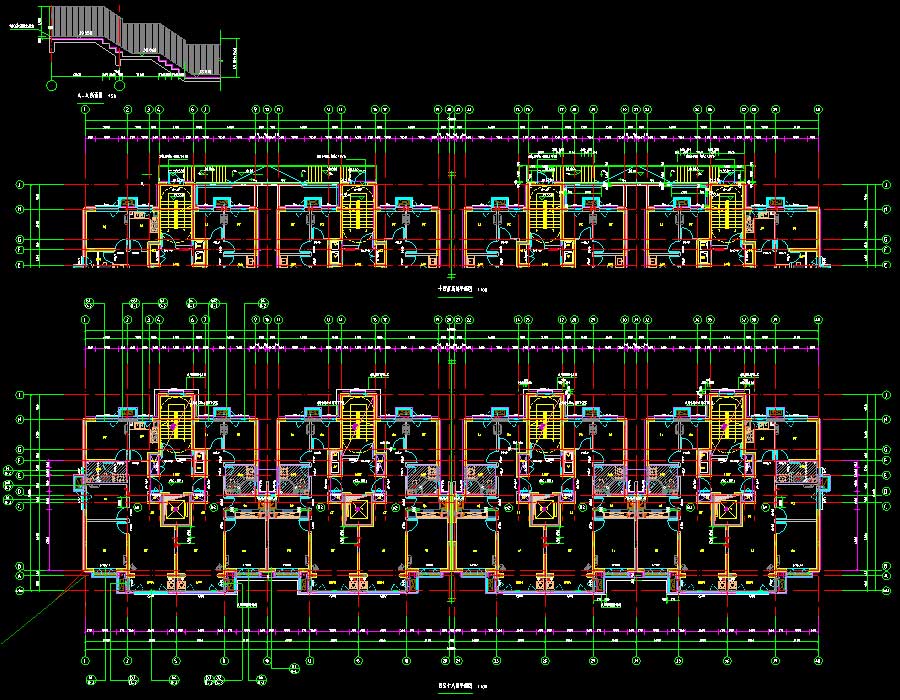

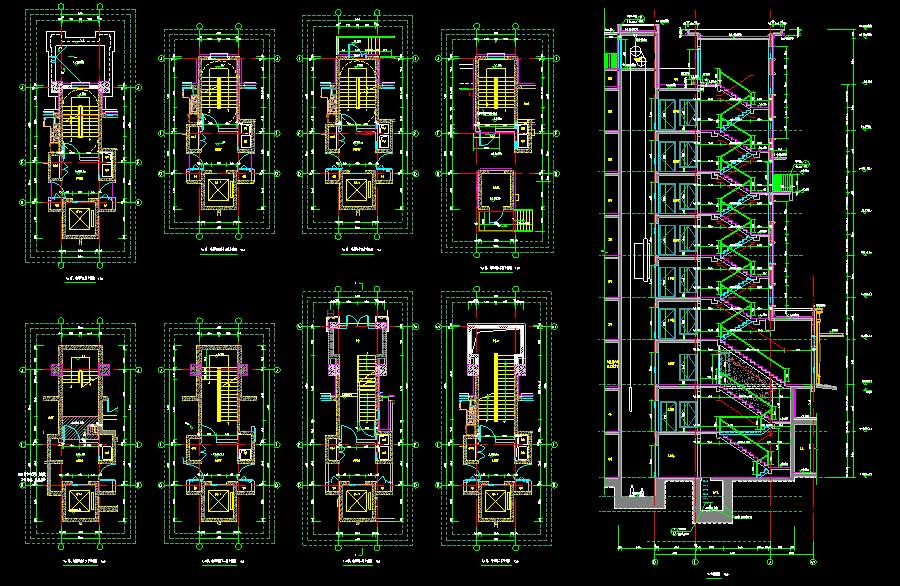

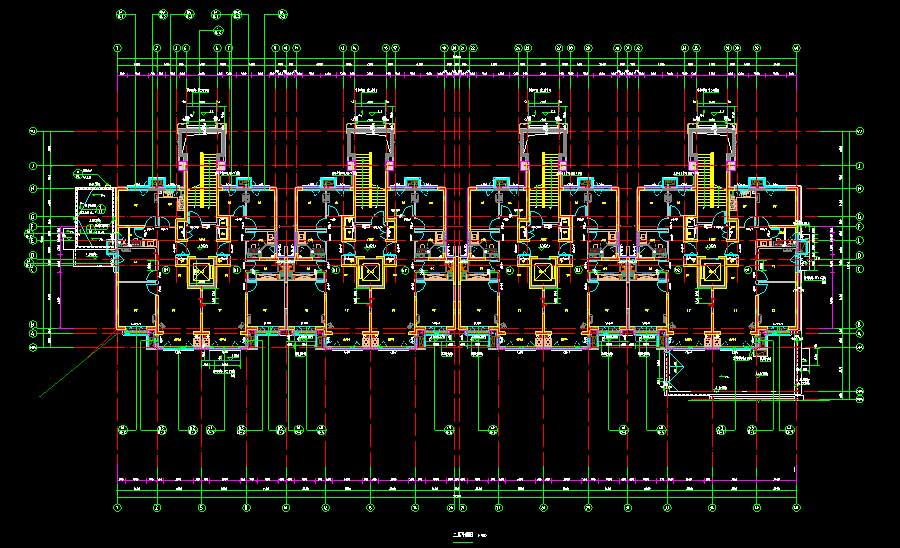

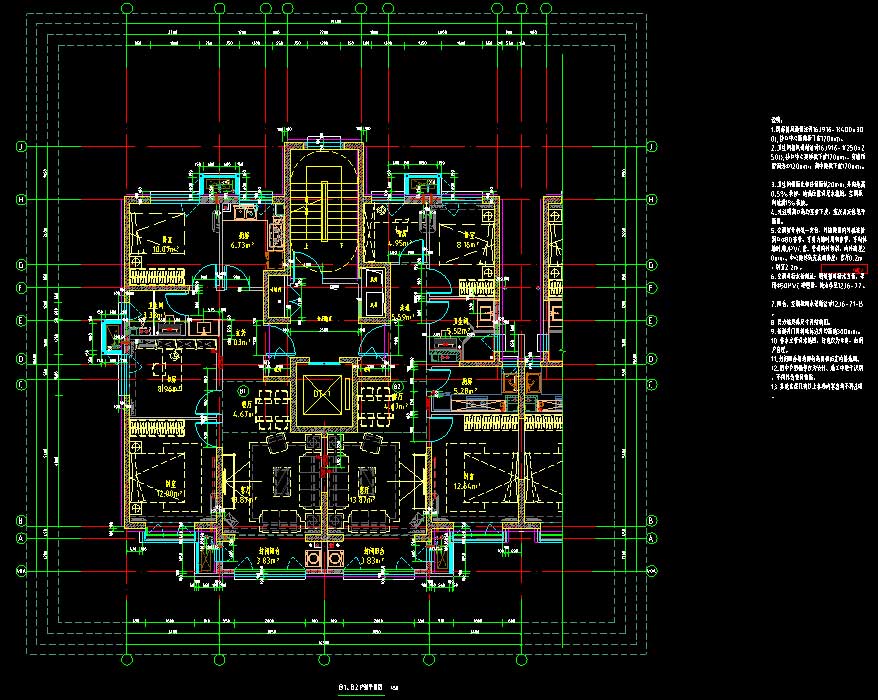

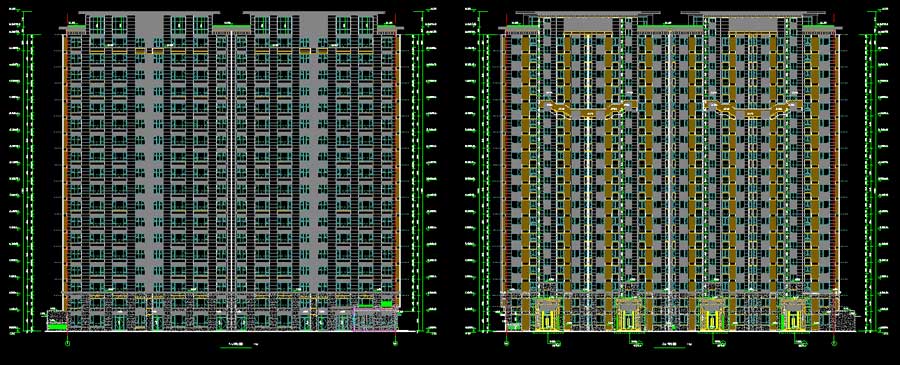

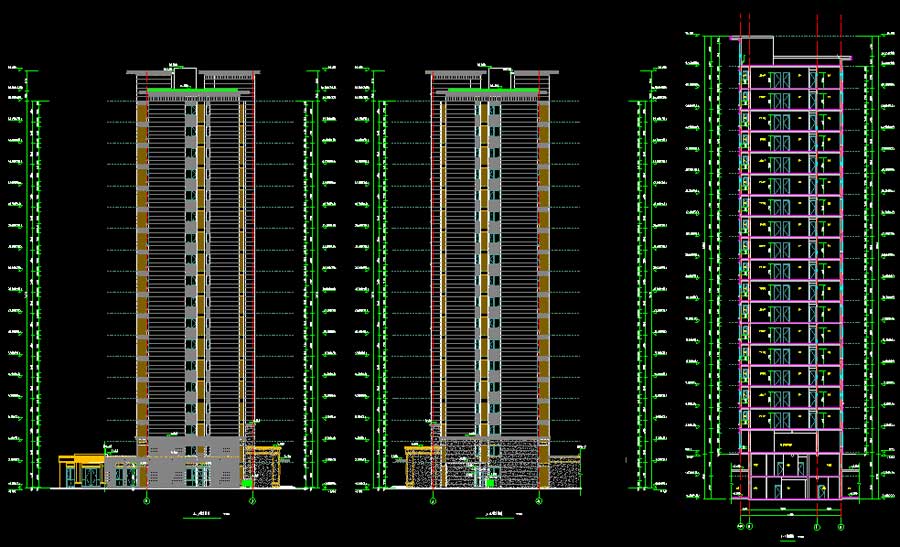

说明：该项目为某地多栋住宅楼全专业施工图（结构无说明），本项目包括1#～14#住宅楼、S1#～S5#配套及商业、门卫、G1#幼儿园和地下车库。结构形式为钢筋混凝土剪力墙结构，抗震设防烈度为8度。其中，门卫、S2#～S5#地上层数均为1层，建筑高度为3.95~6.25米；S1#、G1#幼儿园地上层数均为2层，建筑高度分别为8.65、8.15米；11#建筑高度为12.35米，地上层数4层，地下层数为2层；6#、12#地上层数均为5层，地下层数均为2层，建筑高度均为15.35米；10#、13#地上层数均为6层，地下层数均为2层，建筑高度均为18.35米；7#、14#地上层数均为7层，地下层数均为2层，建筑高度均为21.35米；9#建筑高度为24.5米，地上层数8层，地下层数为2层；3#建筑高度为27.35米，地上层数9层，地下层数为2层；1#、2#、4#、5#、8#地上层数均为18层，地下层数均为2层，建筑高度为52.55~52.95米。本项目总建筑面积为138641.64平米，其中地上建筑面积为95706.53平米，地下建筑面积为42935.11平米。图纸内容含：建筑说明，平面图，立面图，剖面图，墙身节点图，户型详图，楼梯详图，门窗详图，坡道详图；结构说明，CFG桩平面布置图，预制板布置图，预制底板模板及配筋图，节点详图，门头详图，墙身详图，梁配筋图，顶模板及板配筋图，墙肢平面布置图，剪力墙暗柱表；给排水说明，管井大样、管井单排示意图，给排水、废水、喷淋系统图，雨水、消防系统原理图，给排水平面及系统图，给排水消防平面图，消防喷淋平面图，户型排水平面图；电气说明，竖向干线系统图，配电、火灾报警平面图，配电系统图，火灾报警及消防联动系统图，气体灭火系统图，消防电源监控系统图，弱电系统图，生活水泵房电气图，户型插座平面图，户型照明平面图，户型弱电平面图，弱电系统图，火灾自动报警平面图，公共照明、应急照明平面图，强弱电干线平面图；暖通说明，暖通平面图，采暖系统原理图、详图等等。
