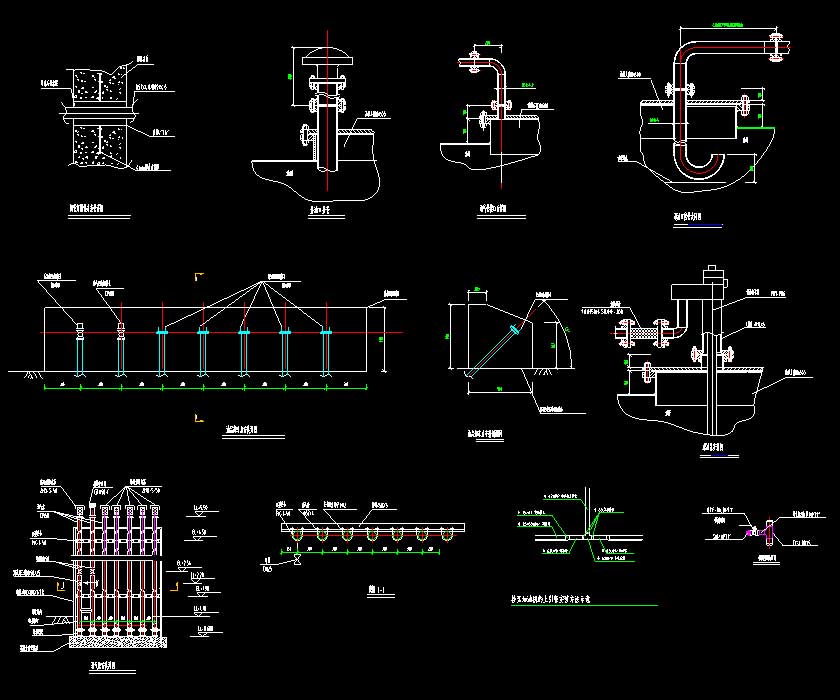

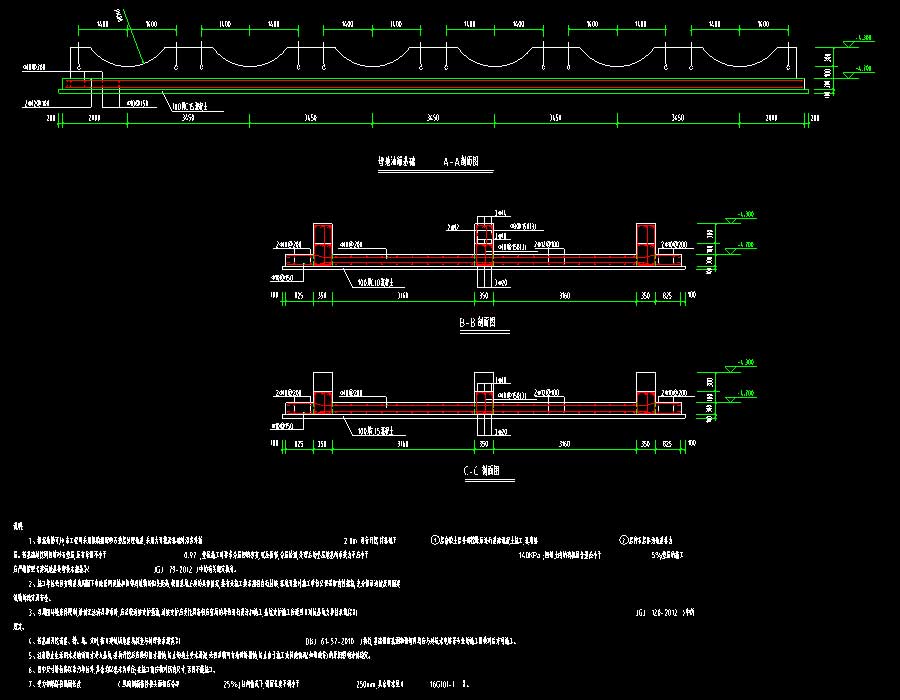

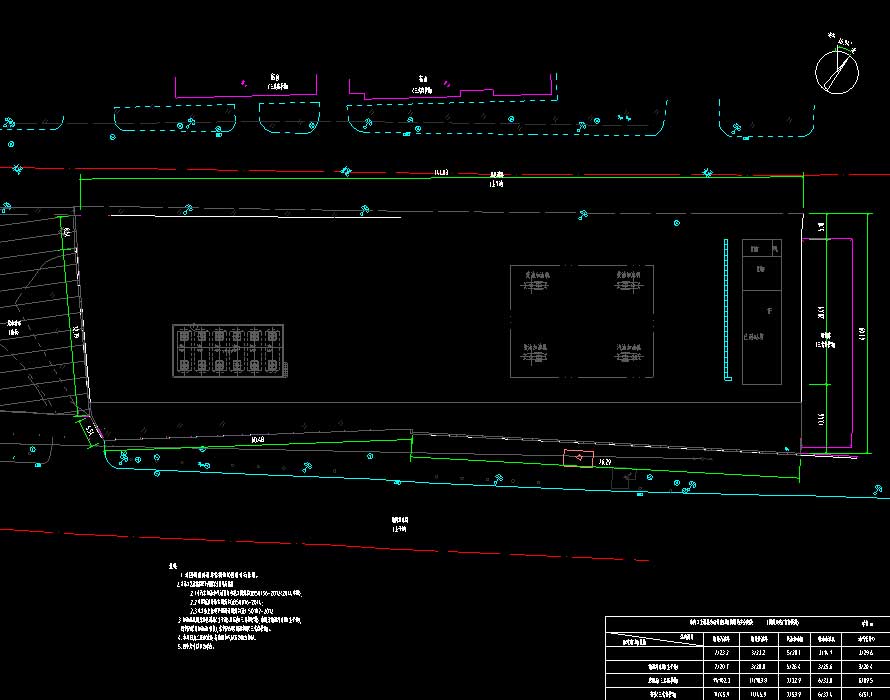

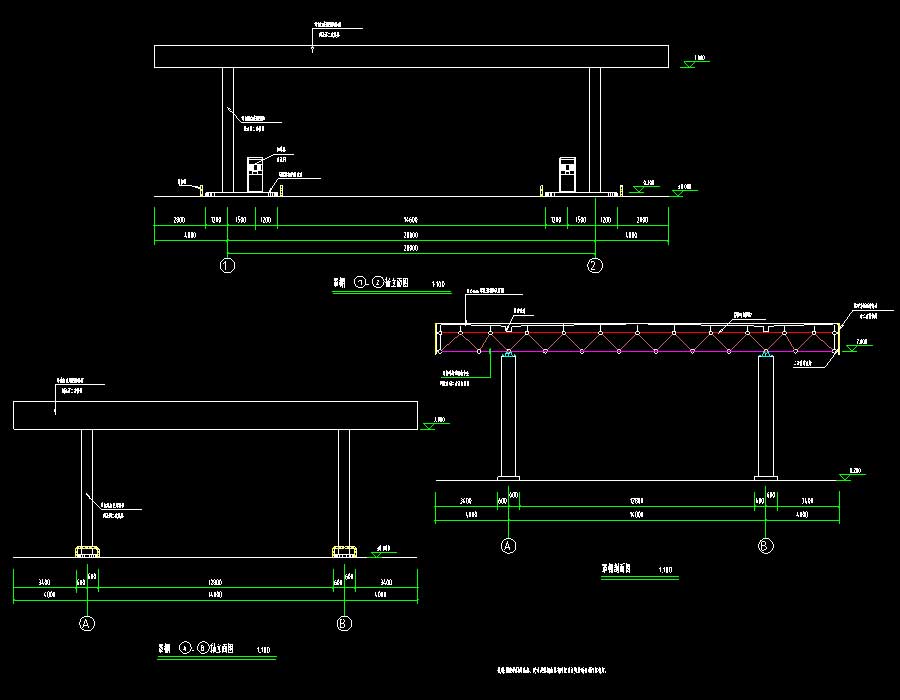

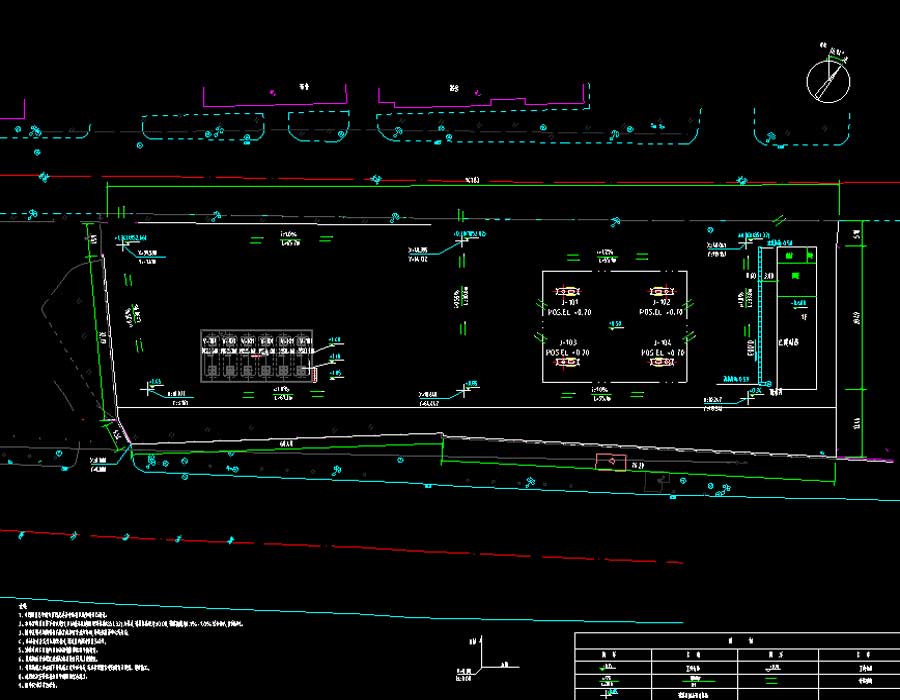

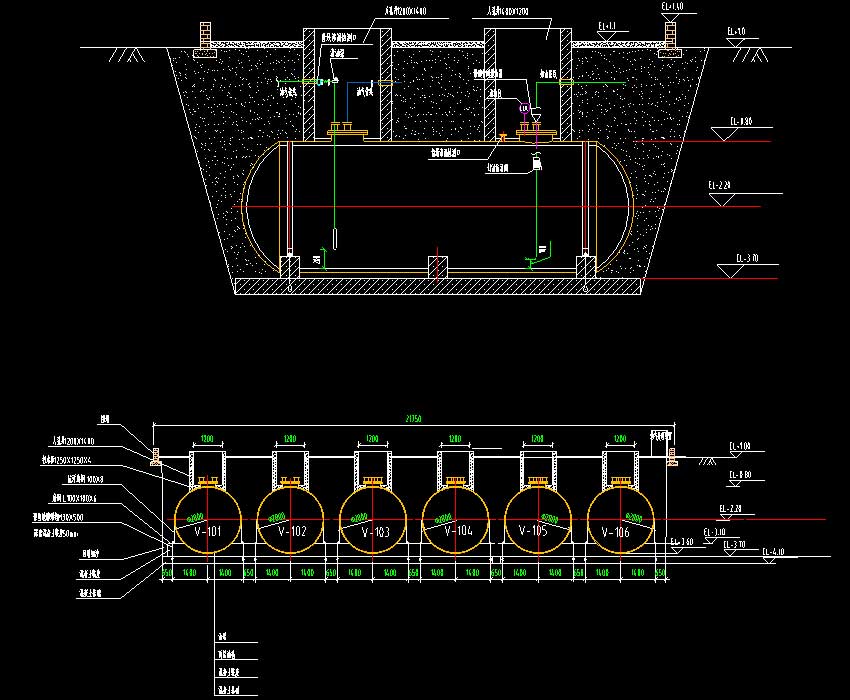

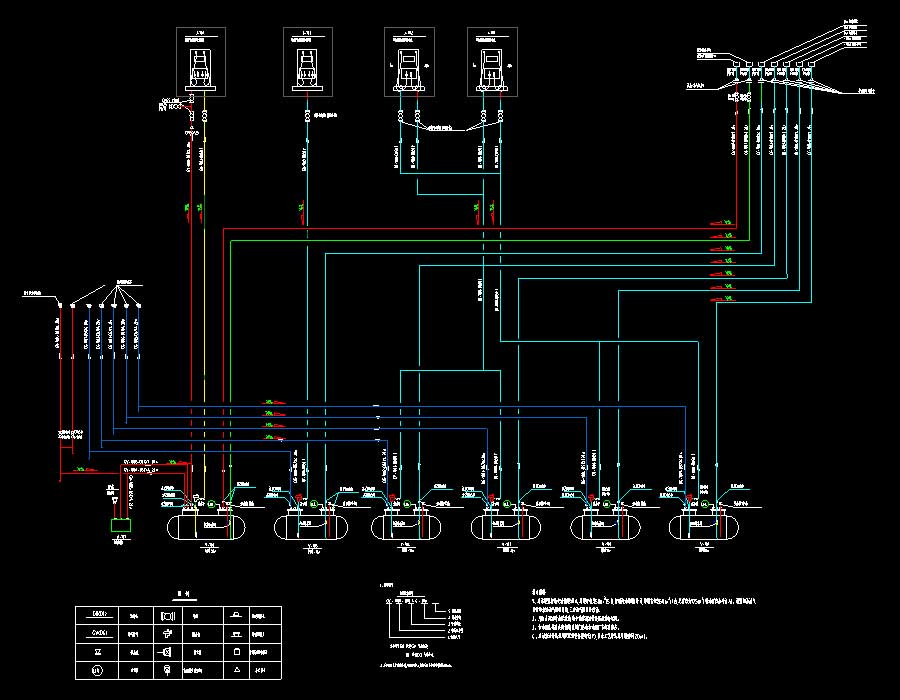

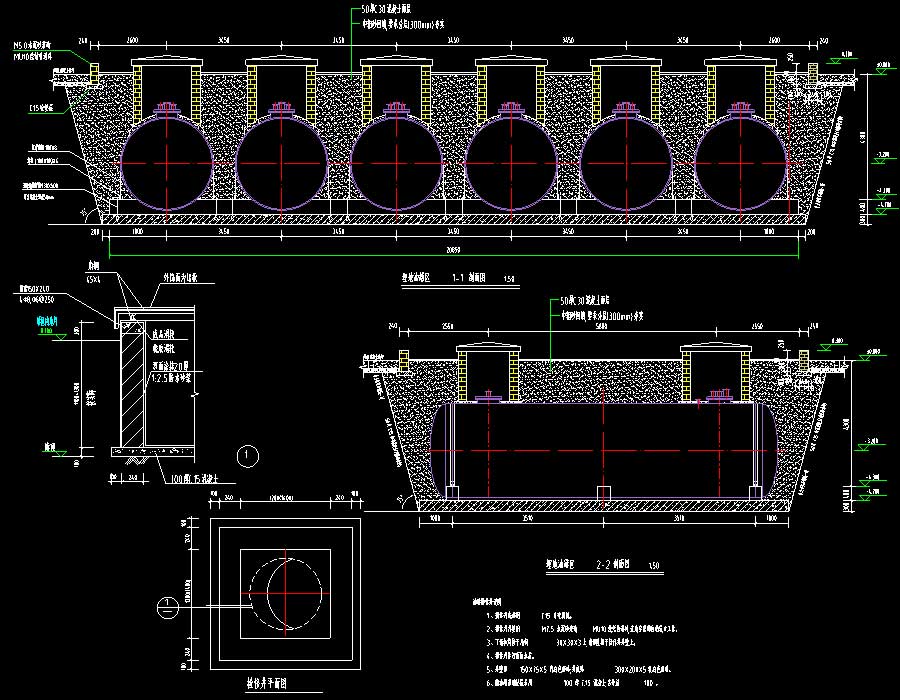

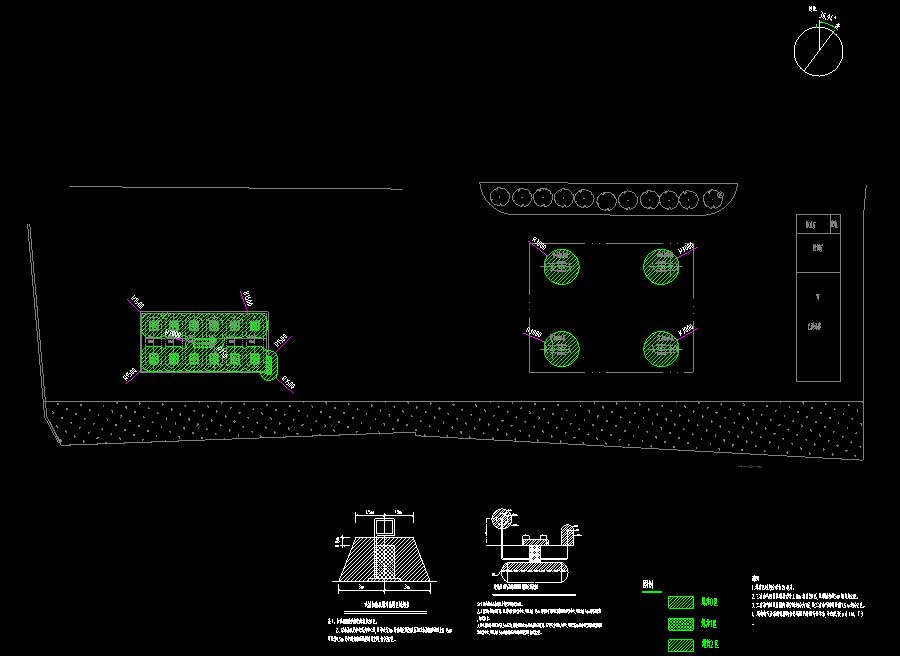

说明：该项目为某加油站项目多专业施工图，抗震设防烈度为7度，加油站主要设备包括双枪双油品柴油机3台，双枪双油品汽油机1台，埋地柴油储罐(单罐容积为50m3)5台，埋地汽油储罐(单罐容积为50m3)1台，潜油泵6台，油气通气管6根。本加油站设置卸油油气回收和加油油气回收(分散式)系统，三次油气回收装置，加油站的油罐总容积175m3(柴油折半计入)，等级为一级。设计规模:柴油35000L/d，汽油5000L/d。图纸内容含：罩棚设计总说明，加油区平面图，加油罩棚顶排水图，罩棚立剖面图，罩棚柱子基础平面布置图，罩棚钢柱连接详图，设备基础设计总说明，埋地油罐区平面布置图，埋地油罐区剖面图，埋地油罐基础平面布置图，埋地油罐基础剖面图，实体围墙及门柱做法，道路做法，排水沟做法；电气说明，电缆表，PB配电箱系统图，站控系统配置图，AC1控制箱/ALE应急照明箱系统图，液位仪、收费系统、UPS电源和双层储罐/管道探测仪系统图，站房照明(改造)平面图及配电室平面布置图，站区危险爆炸区域划分平面图，室外照明平面图，站区电缆走向平面图，站区防雷防静电/接地平面图，视频监控平面布置图，视频监控系统图，罩棚防雷平面图，防雷接地、管件、法兰、平行管件接地线连接大样图，电缆敷设及配管连线做法图；工艺说明，总平面布置图，四邻关系图，竖向设计及道路平面图，综合管道平面布置图，地面结构图，实体围墙详图，工艺流程图，设备平面布置图，管道平面布置图，油罐管口方位图，设备剖视图，管道做法大样图，工艺管路表，消防器材布置图等等。
