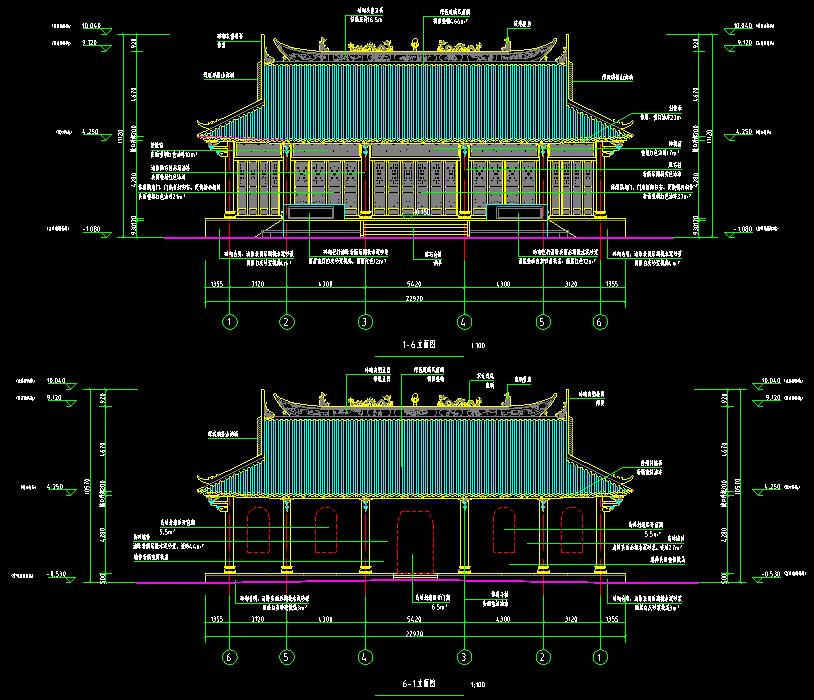

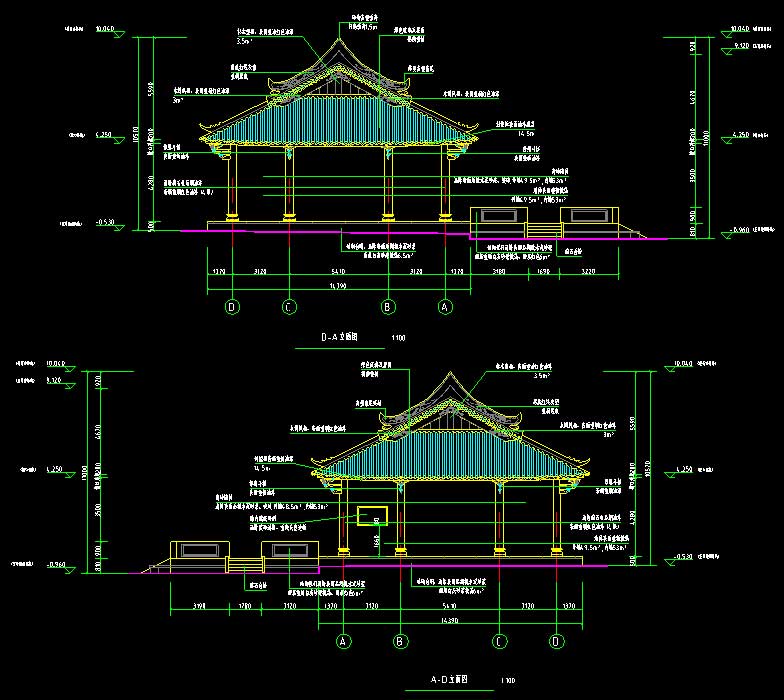

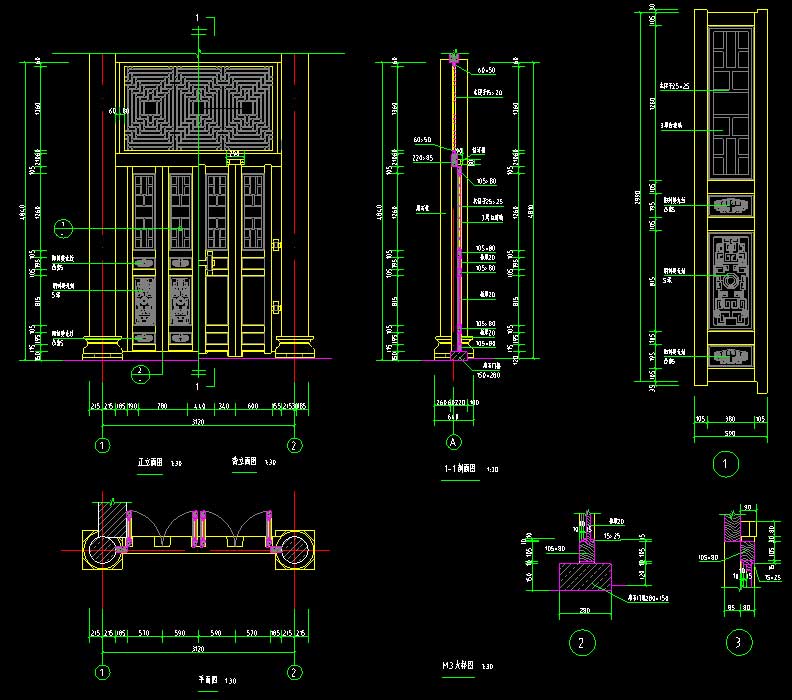

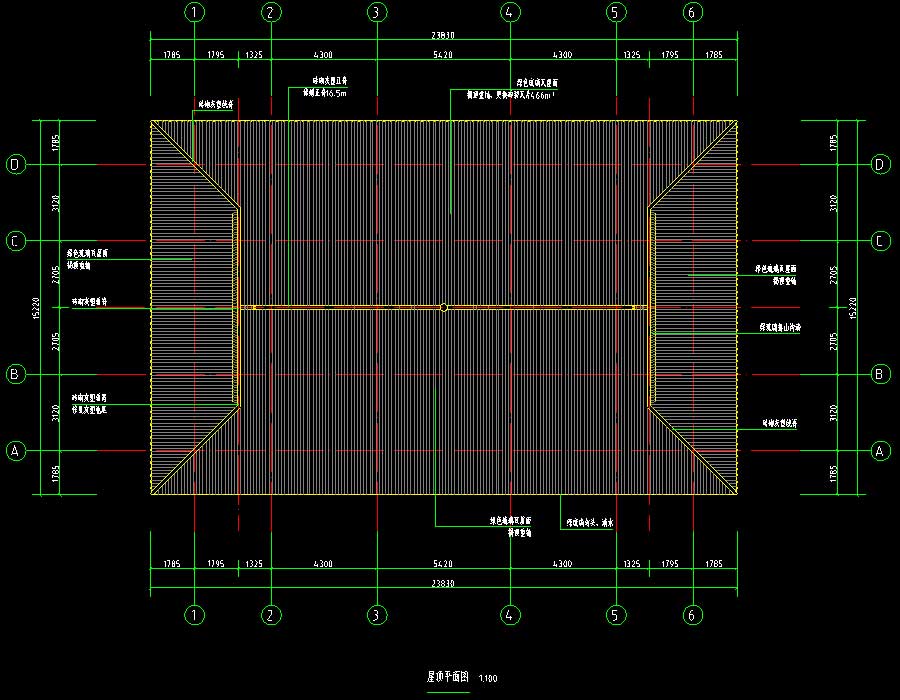

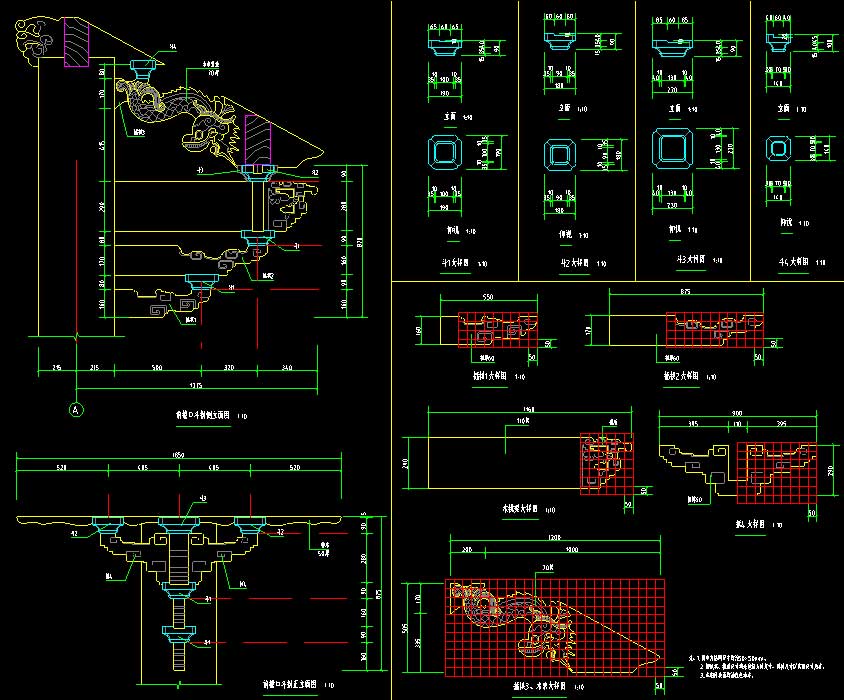

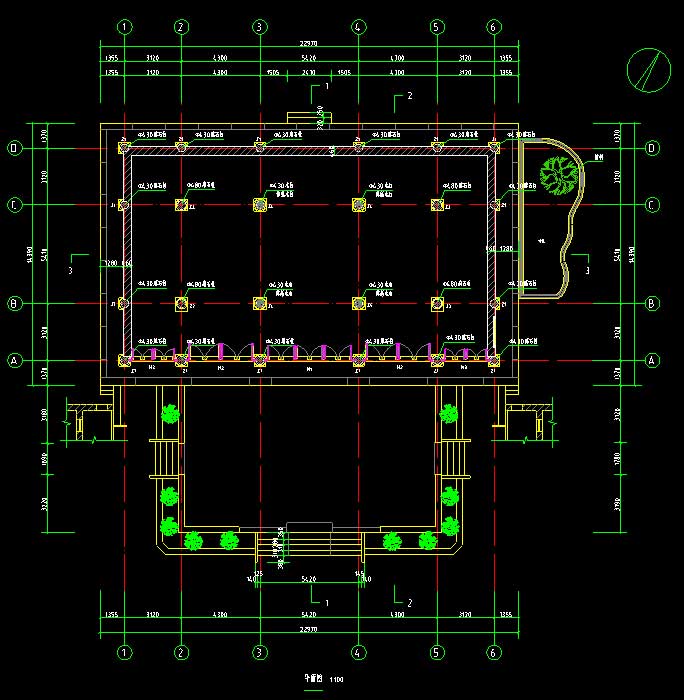

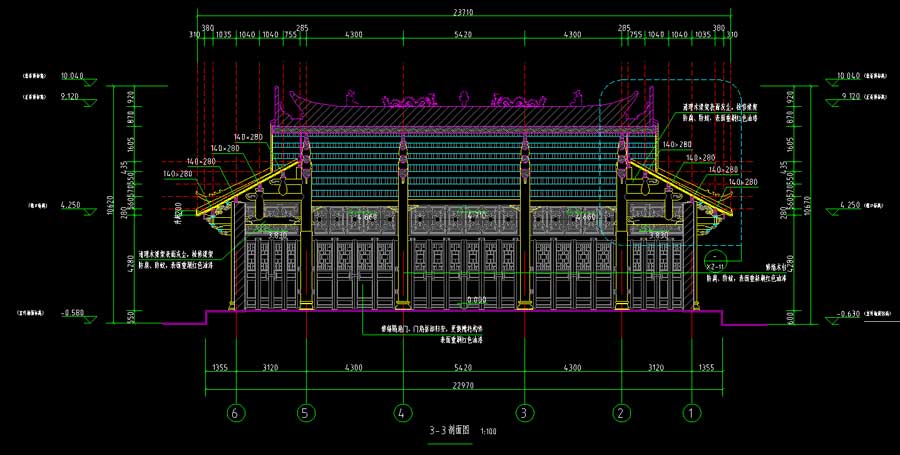

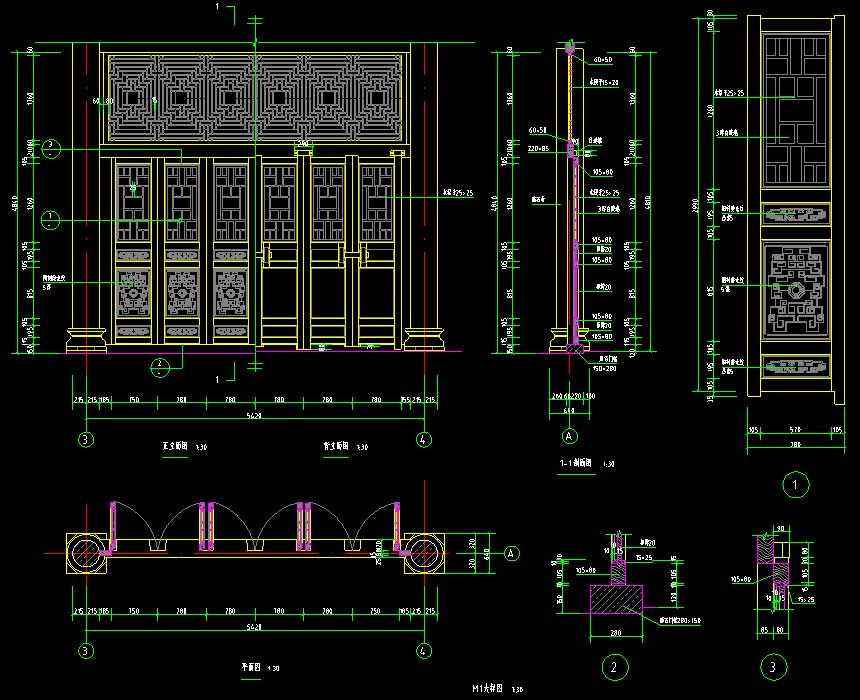

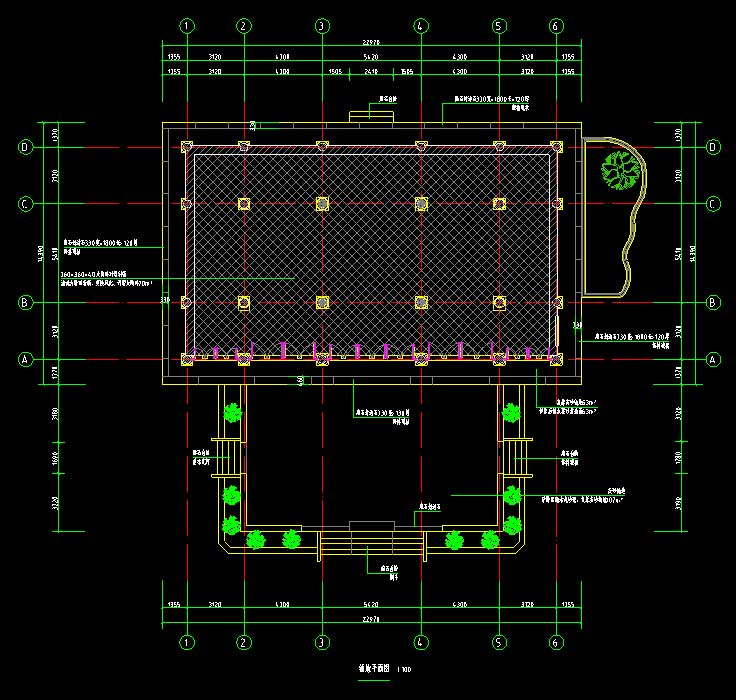

说明:该项目为某古建筑修缮工程图,大成殿面宽五间,进深三间,殿前设月台。建筑面宽22.97米,进深14.39米,建筑面积330平方米。建筑为石木结构,檐柱均采用麻石柱,室内心间为木柱,两侧山墙和后墙采用青砖墙体,黄泥砂浆砌筑,表面批荡。梁架采用瓜柱挑梁式构架,檐口设插拱、水束支撑木檩条。建筑屋面为歇山顶,砖砌灰塑正垂脊,正脊采用龙船脊样式,正脊上设琉璃双龙戏珠、鳌鱼。正立面柱与柱直接设隔扇门,隔扇门上围横批窗。图纸内容含:建筑修缮设计说明,平面图,铺地平面图,屋顶平面图,仰视平面图,立面图,剖面图,梁架大样图,山面构造图,檐口大样图,前、后檐口斗拱大样图,转角斗拱大样图,柱、柱础大样图等。
建筑面积:330㎡建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2016效果图:无建筑风格:古代
