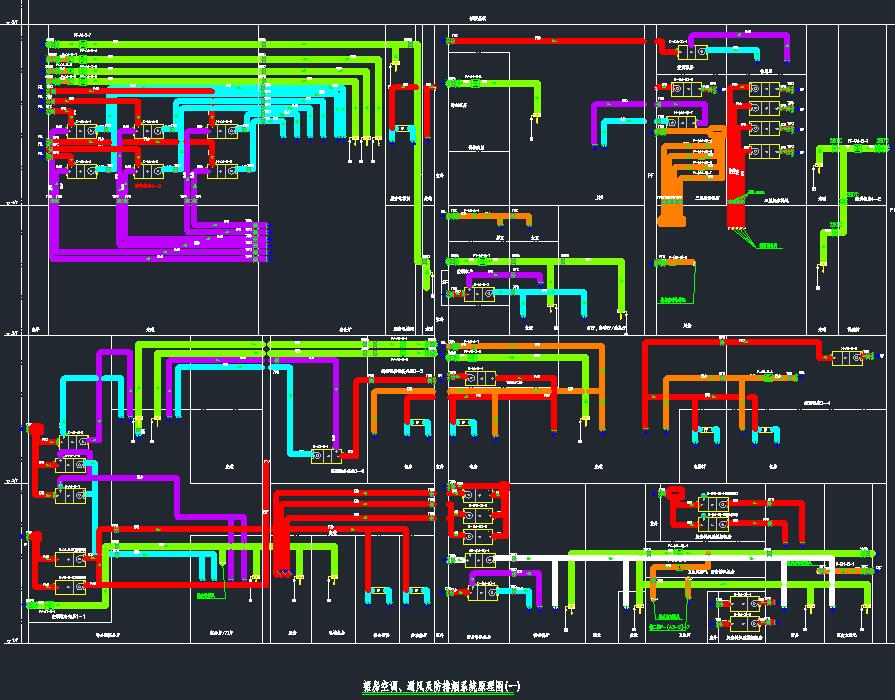

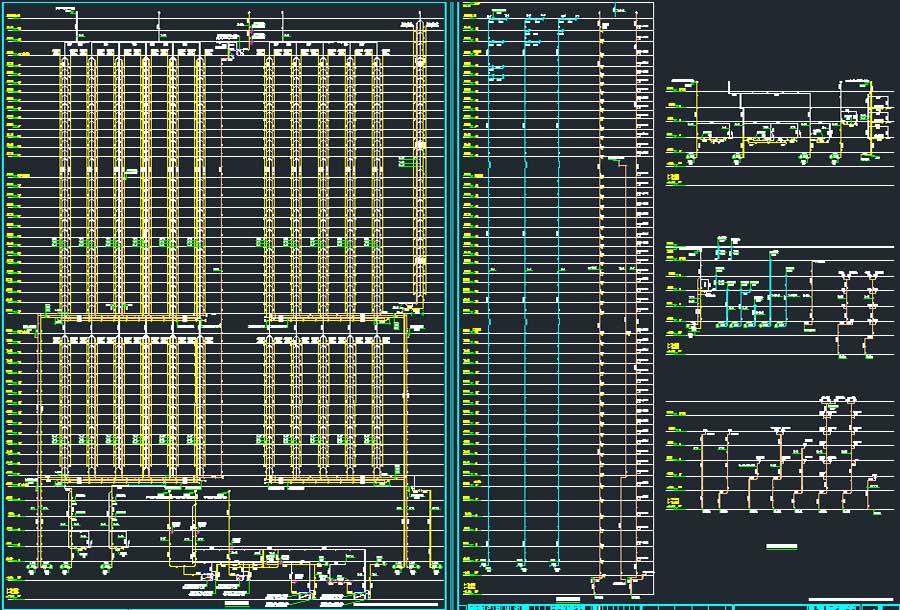

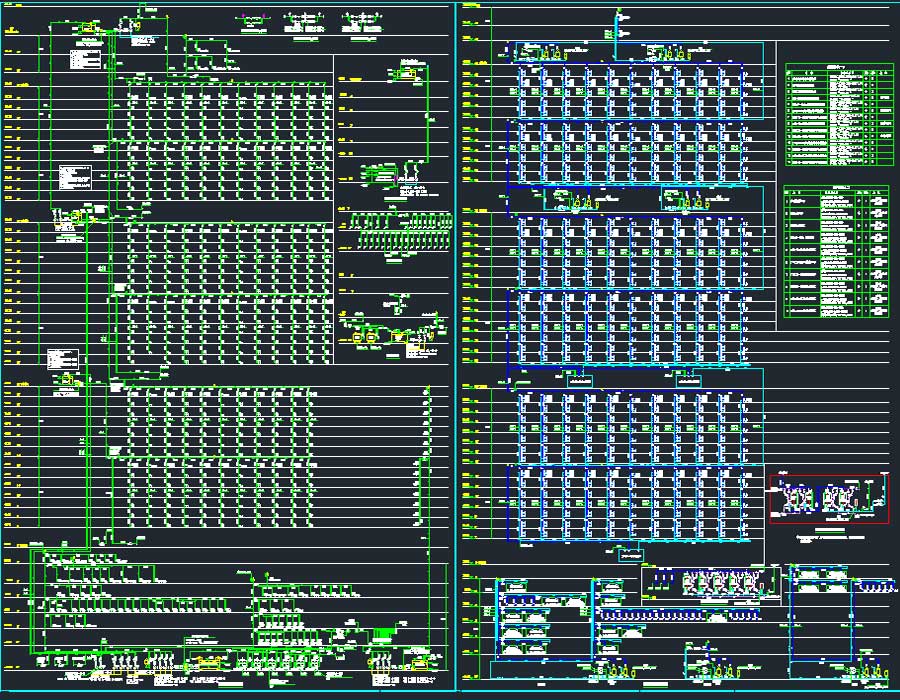

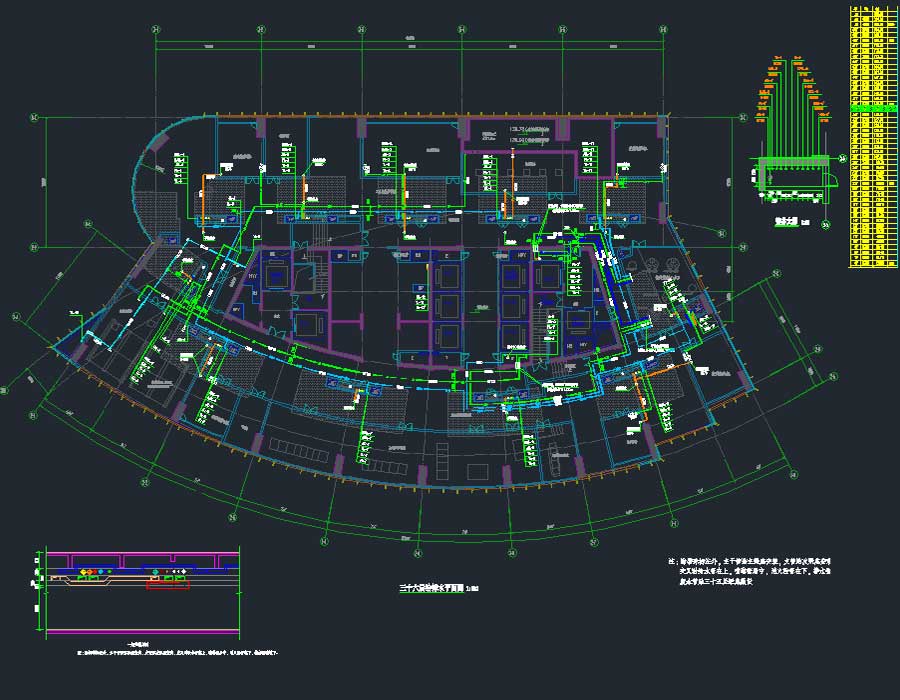

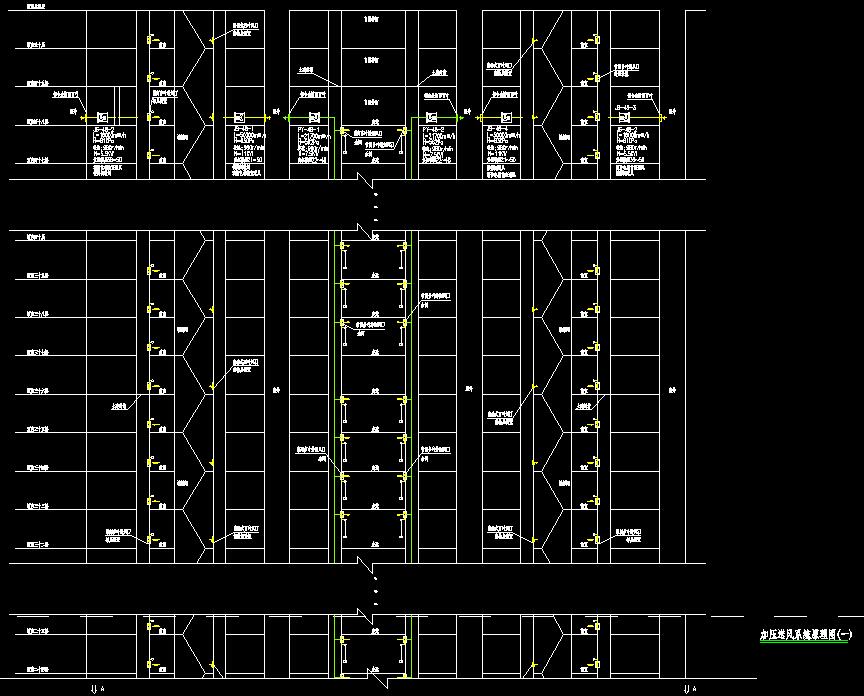

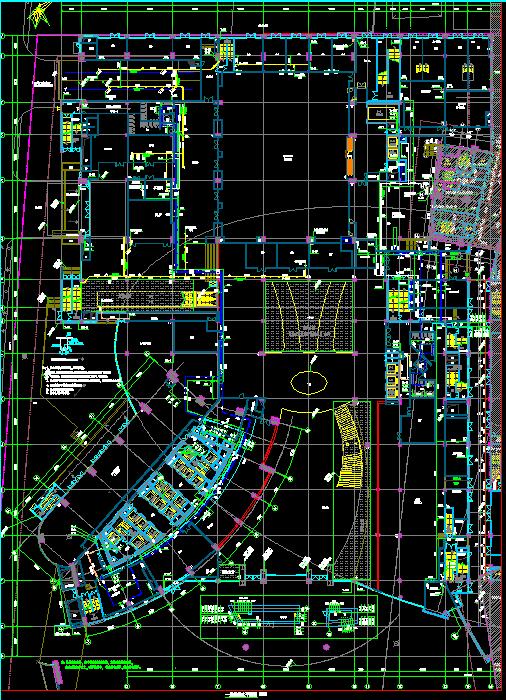

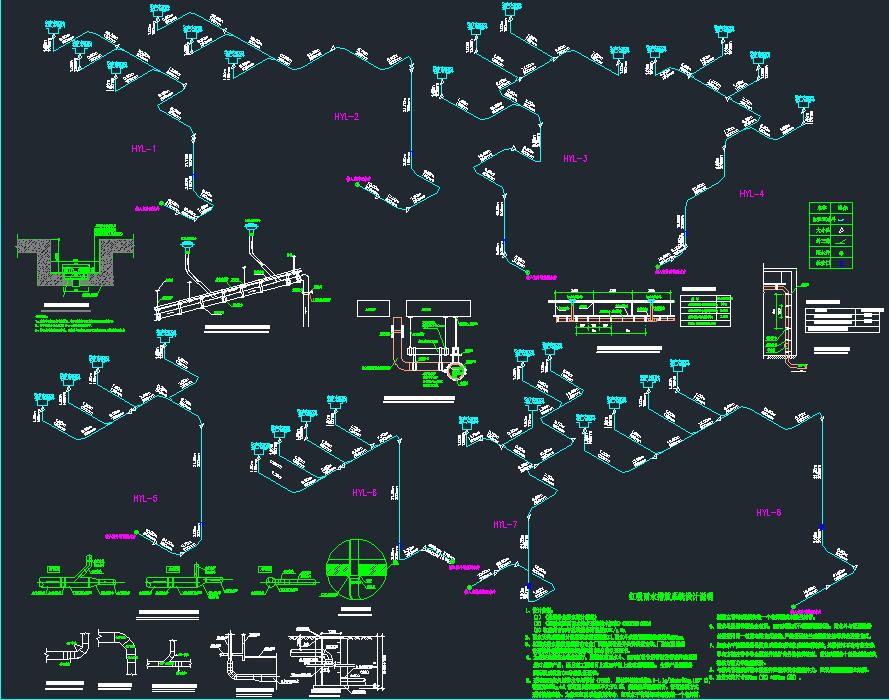

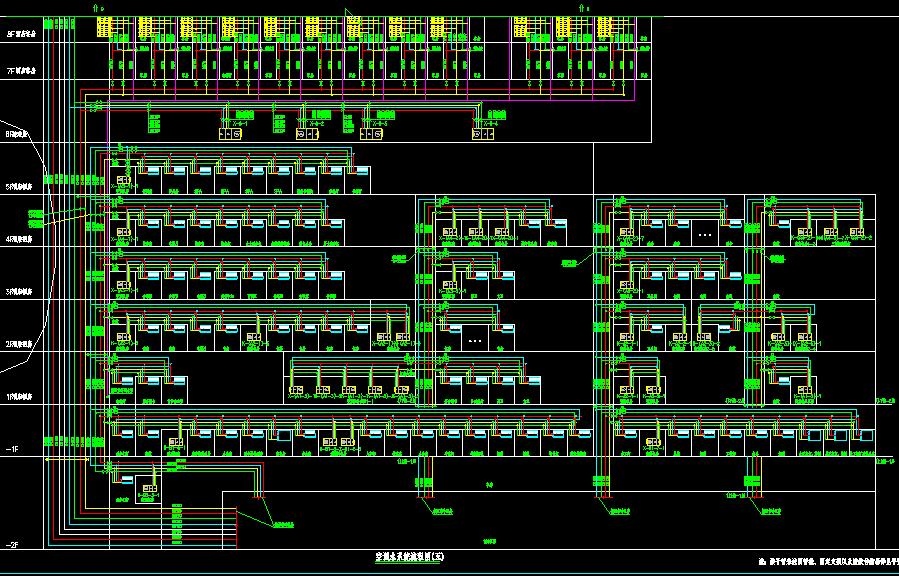

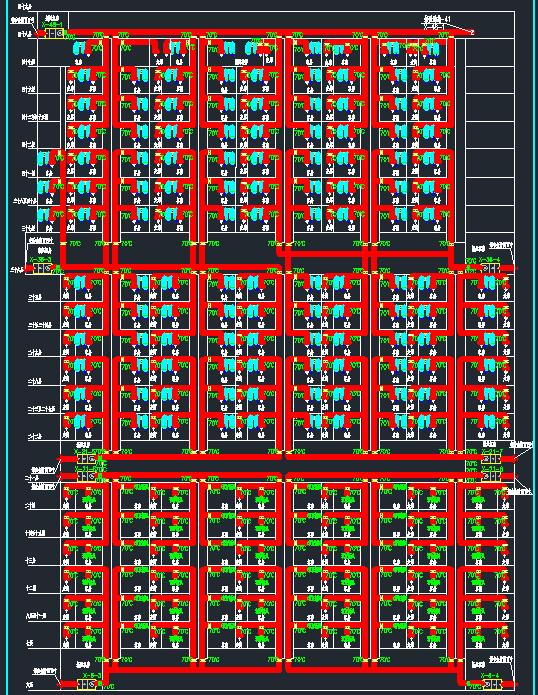

说明：某超高层酒店水暖电施工图，总建筑面积156827.38平方米，建筑高度202.4米，地下室共2层，主要为酒店后场、停车场、机电房及商场的理货区，设备用房及汽车库。裙房1~2层东部为商业，西部为酒店大堂宴会厅等。三~4层西侧为酒店配套，4层公共服务配套设施，五层为带有网球场、泳池等屋顶绿化花园，供酒店使用。裙房顶部北侧有一座高度为99.8的高层公馆（6~29层），南侧为一座高度为202.4米的酒店，6~48层为酒店，49~50层为餐饮。图纸内容含给排水说明、给水，热水，排水，雨水系统展开图、虹吸雨水系统图、集水坑排水系统展开图、各层给排水平面图、生活水泵房大样图、空调补水箱大样图、生活水箱房大样图、水箱间大样图、热交换间大样衅、水泵房大样图和电气说明、电气主接线图、高低压配电系统图、配电箱系统图、智能应急疏散照明系统图、动力，照明平面图、屋顶防雷平面图、基础接地平面图及地下室变配电室平面图，走线图、变配电房剖面图、智能照明系统图、竖向配电系统图和弱电说明、火灾自动报警，电气火灾监控系统图、综合布线，有线电视，闭路监控，停车场管理系统图、残疾人求助呼叫系统、消防控制大样平面图、集中控制型消防应急疏散照明监控系统图、自动扫描射水高空水泡控制系统图、ESDA极早期烟雾探测报警系统、消防自动报警平面图、弱电平面图和七氟丙烷气体灭火系统设计说明及设计参数、报警系统设计说明及系统图、气体灭火管道，报警平面图和室内消防说明、自动喷水系统展开图、消防，自动喷水平面图、消防水泵房大样图、屋顶消防水箱大样图和空调通风总说明、主要设备材料表、安装通用说明、设备安装示意图、空调通风及防排烟系统平面图、空调水系统平面图、空调风系统平面图、加压送风系统原理图、空调通风及防排烟系统原理图、新风，排风系统原理图、制冷系统原理图、空调水系统图、制冷机房管道，设备定位平面图及剖面图、冷却塔布置平面图及剖面图、加压送风机房放大图、空调机房放大图、风机房放大图、换热机房大样图、管线剖面示意图、空调水管井大样图、定风量空调系统空调组合机组监控原理图、定风量空调系统新风机监控原理图等。
