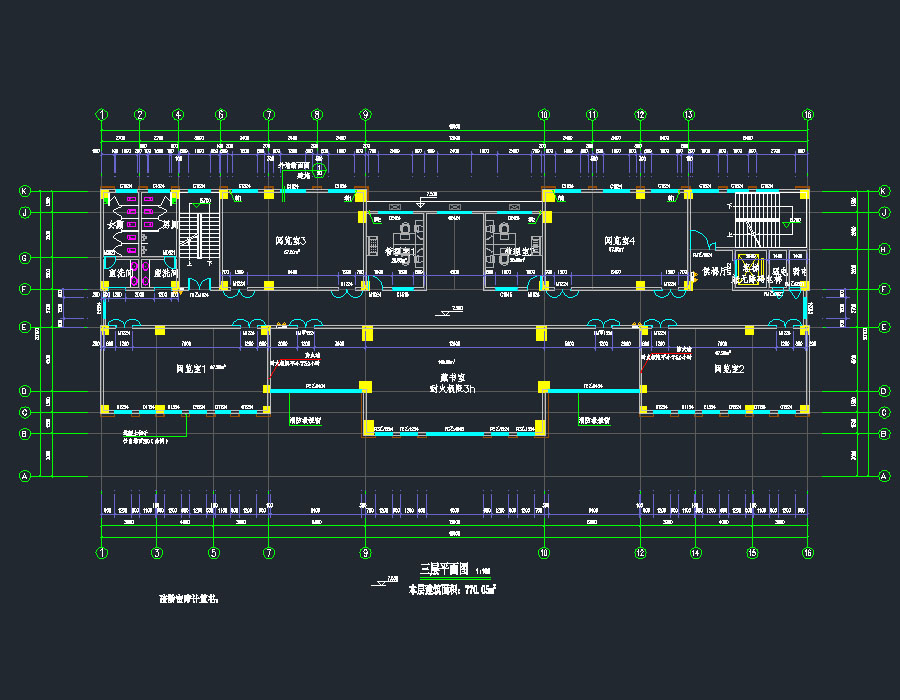

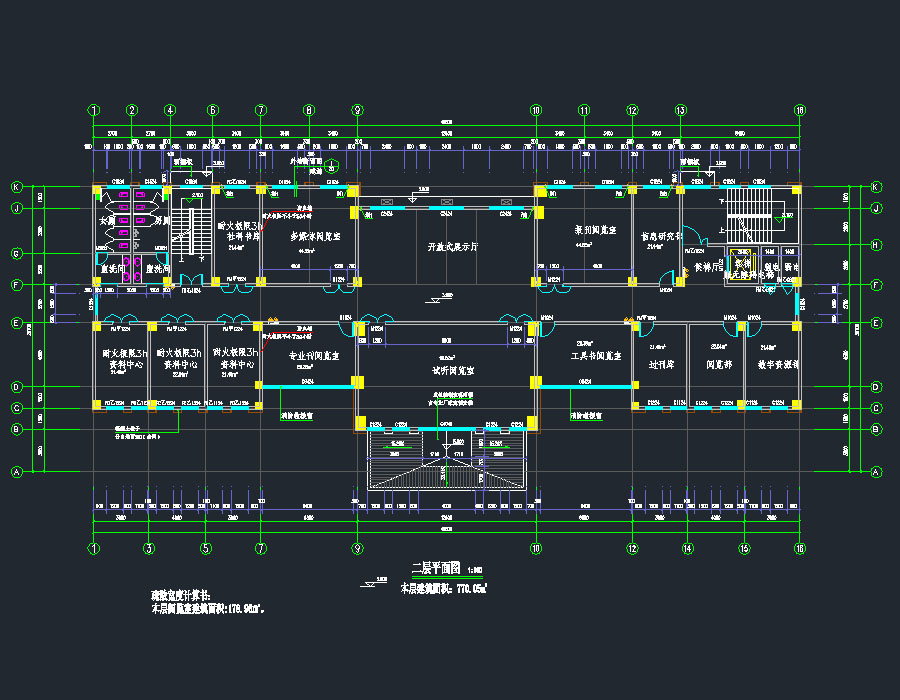

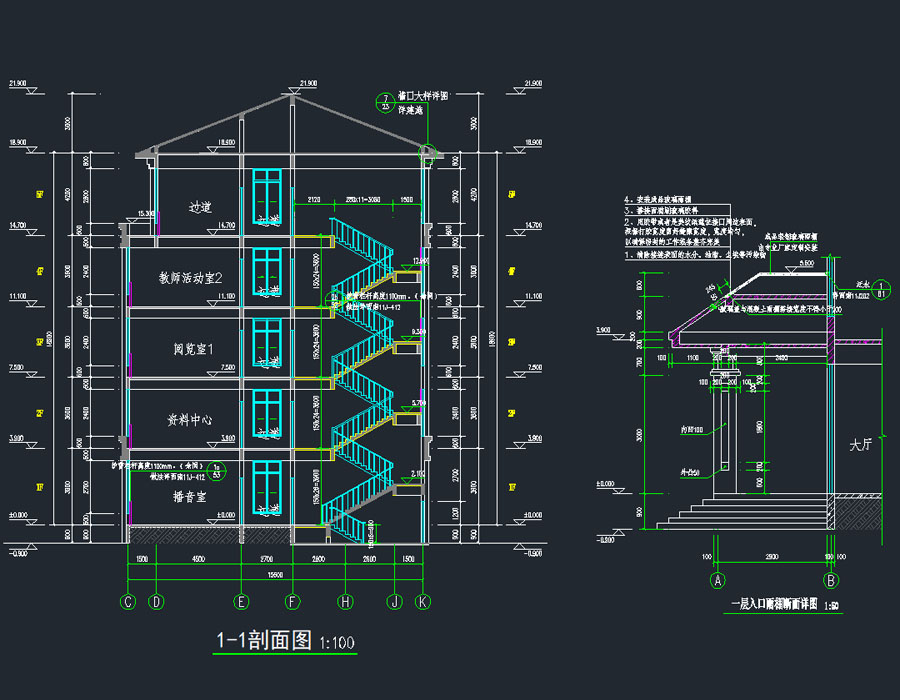

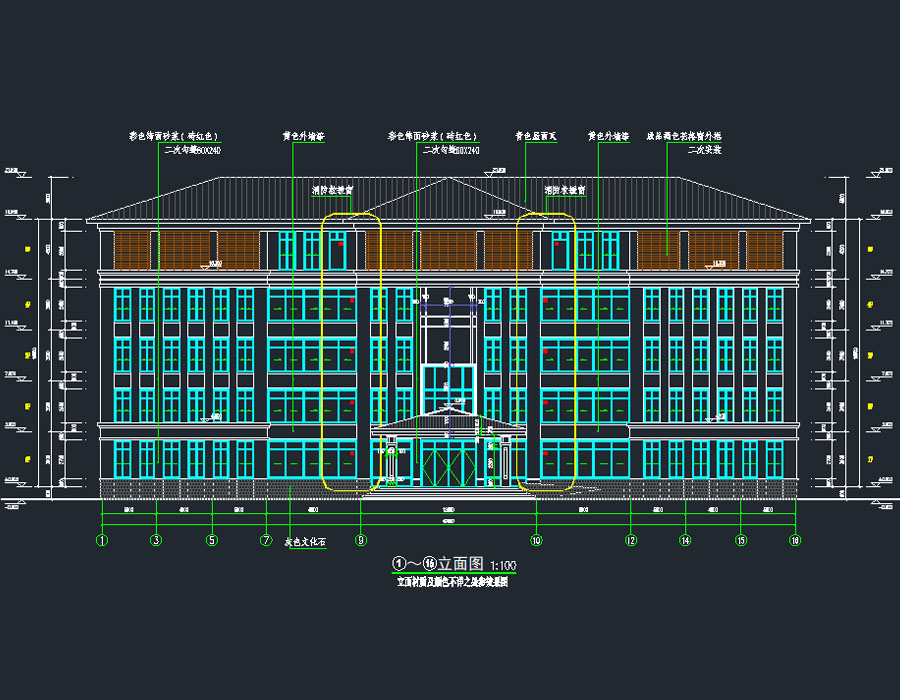

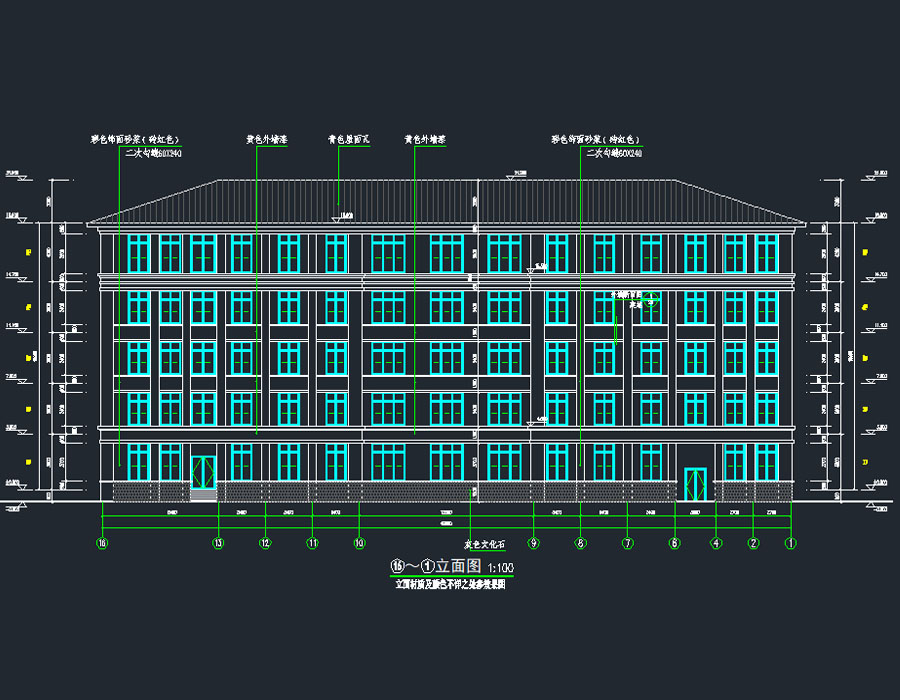

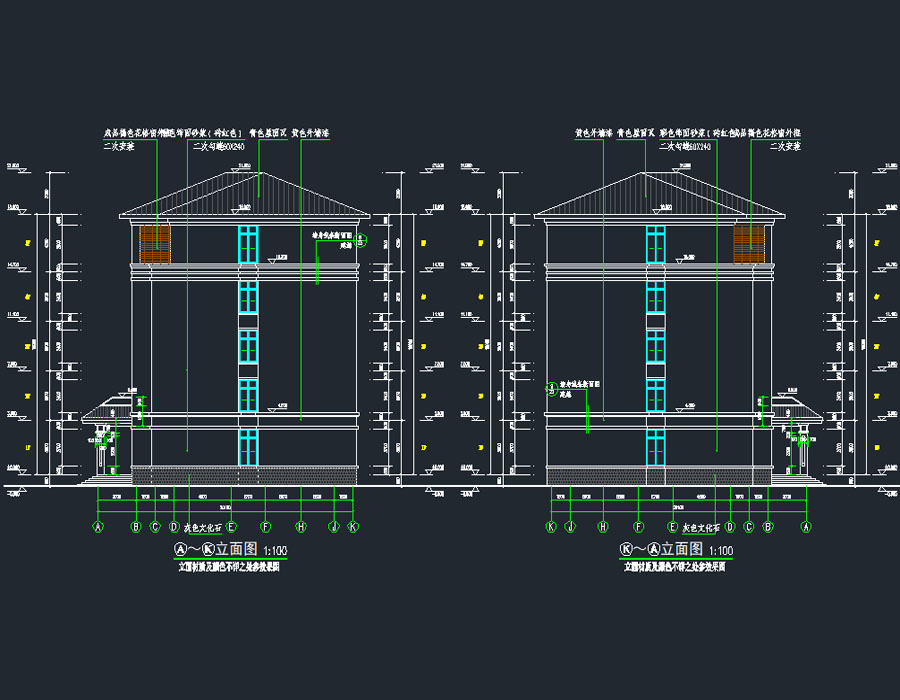

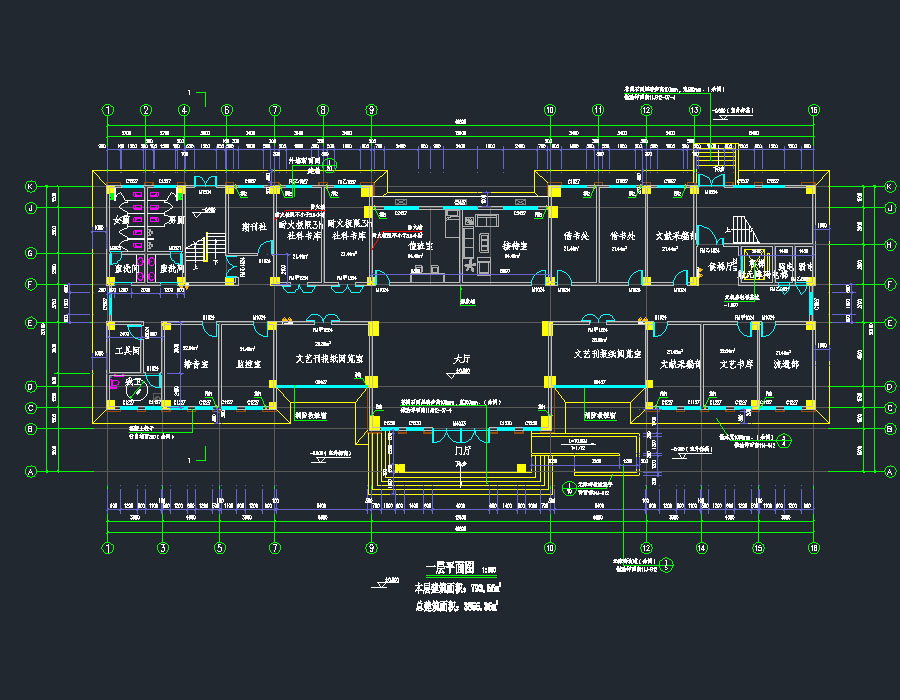

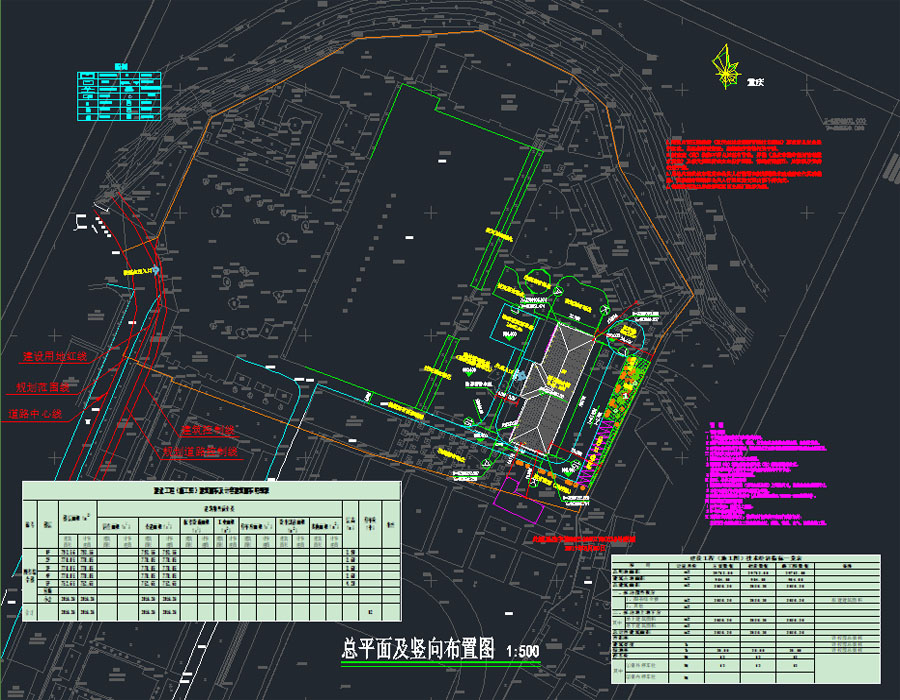

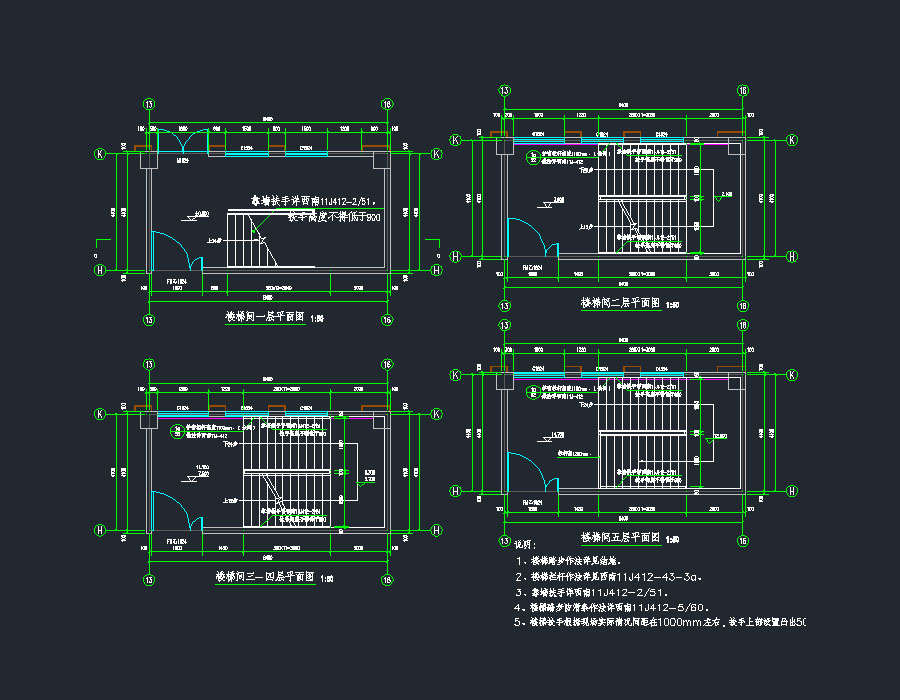

说明:某中学5层多层图书综合楼建筑、结构、给排水、电气施工图(含地勘资料及工程清单),本工程为新建工程,图书馆藏书量不小于100万册,耐火等级二级,用地面积:29713平方米,建筑面积为3856.36平方米,地上5层,建筑高度为21.3米,属于多层公共建筑。结构为钢筋混凝土结构,使用年限为50年,抗震设防烈度为7度。图纸包括:建筑设计说明,总平面及竖向布置图,绿化总平面图,消防总平面图,楼层平面图,屋顶层平面图,屋盖层平面图,立面图,剖面图,楼梯间大样详图,卫生间大样详图,门窗大样详图,节点大样详图,节能说明专篇,节点大样详图,楼层保温范围示意图,结构设计总说明,结构详图,桩基平面布置图,桩基详图,柱平面布置图,基础层梁钢筋图,楼层板钢筋图,楼层梁钢筋图,楼梯详图,坡屋面梁、板节点大样,室外给排水说明,室外给排水总平面图,给排水设计施工总说明,楼层给排水平面图,给排水系统图,室内消火栓系统图,消防水箱剖面图,卫生间给排水大样图,电气施工设计说明,主要设备材料表,绿色建筑专篇,背景音乐,监控,综合布线,安防报警系统图,竖向配电系统图,电气火灾监控系统图,配电箱系统图,楼层照明平面图,楼层配电干线、插座平面图,弱电平面图,屋顶防雷平面图,电气接地平面图。
建筑面积:3856.36㎡地上层数:5层建筑高度:21.3m地下层数:高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2017建筑风格:现代效果图:无
