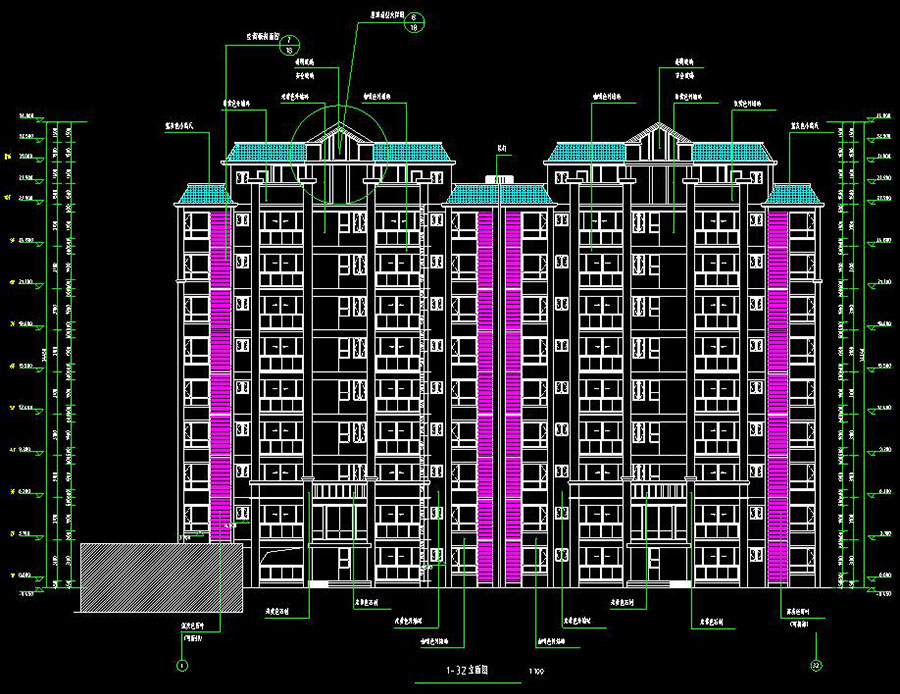

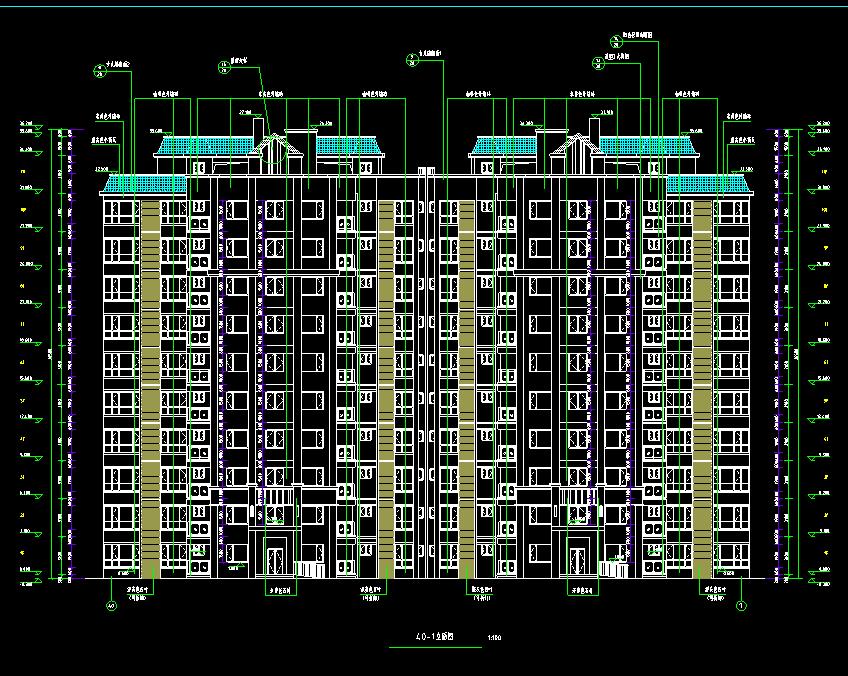

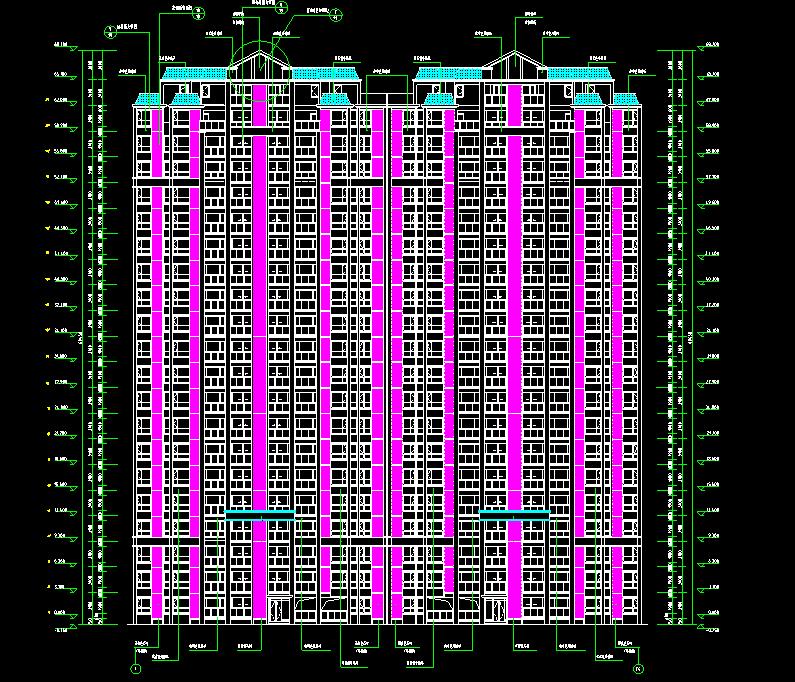

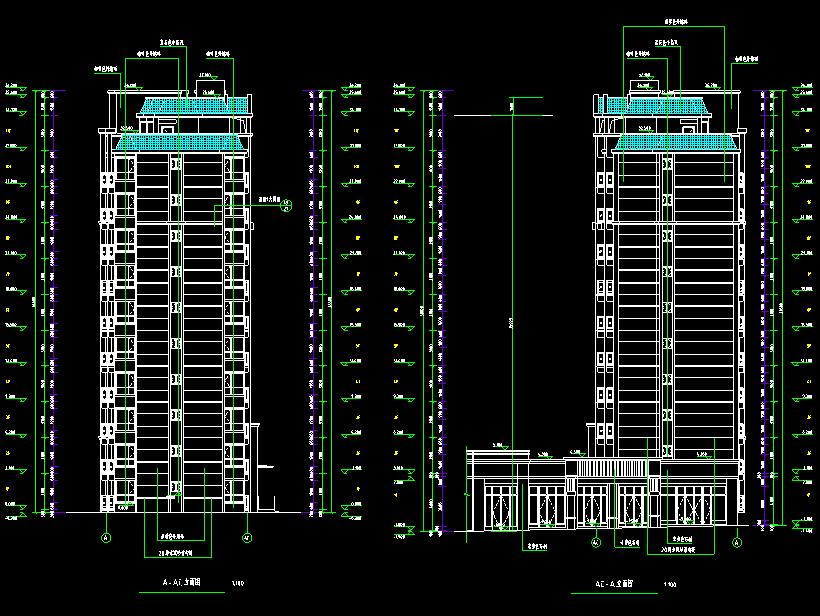

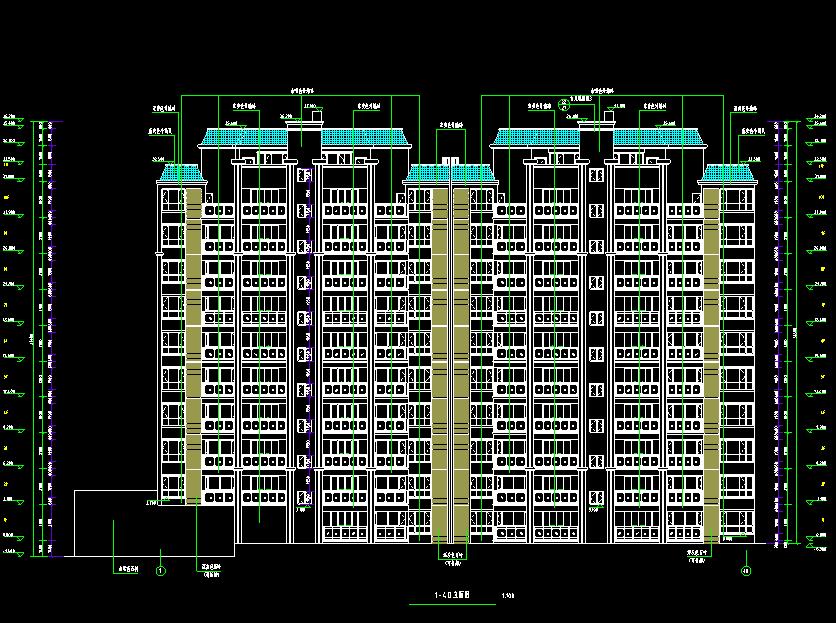

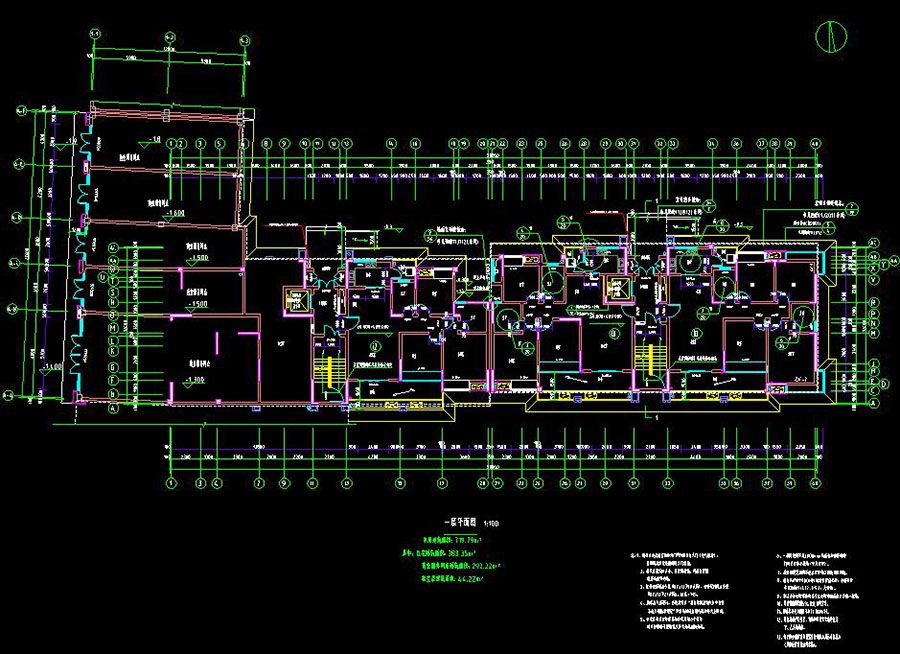

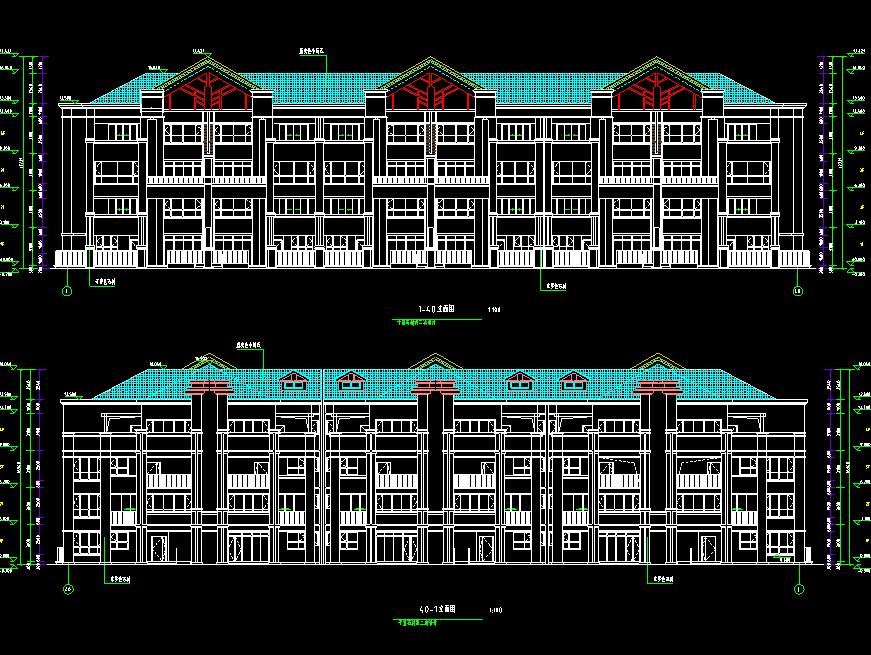

说明:某住宅小区1#~8#住宅楼建筑结构施工图,其中1、4、5、7、8#住宅楼均为地上11层,地下1层,建筑高度分别为36.75、34.85、35.15、34.85、34.85m,建筑面积分别为5704.36、4621.21、5813.87、6201.54、5029.8㎡,2#住宅楼地上10层,地下1层,建筑高度为34.25m,建筑面积为4920.12㎡,3#住宅楼地上21层,地下1层,建筑高度为65.85m,建筑面积为20622.14㎡,6#住宅楼地上4层,地下1层,建筑高度为15.07m,建筑面积为3483.58㎡,剪力墙结构,抗震设防烈度为6度。图纸包含:总平面图,建筑设计说明,构造措施表,门窗表,节能计算报告书,节能设计审批表,平面图,立剖面图,楼梯大样图,厨卫大样图,造型大样图,排气道出屋面详图;结构设计总说明,基础平面布置及配筋大样图,框架柱、剪力墙平面布置图,框架柱、剪力墙墙身配筋表,剪力墙暗柱配筋大样图,梁平面布置及配筋图,板平面布置及配筋图,楼梯节点大样及大样配筋图
