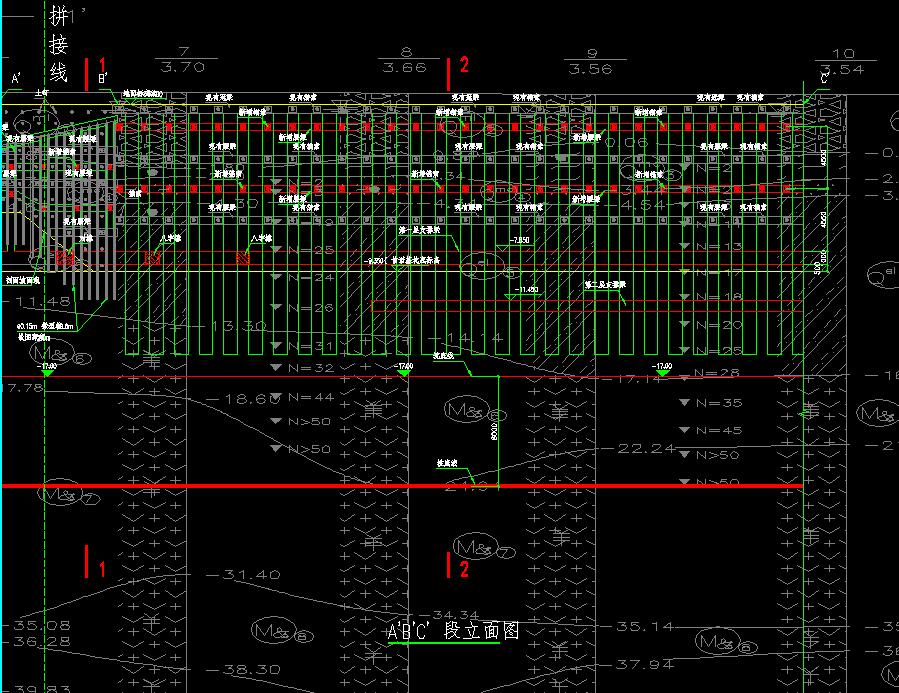

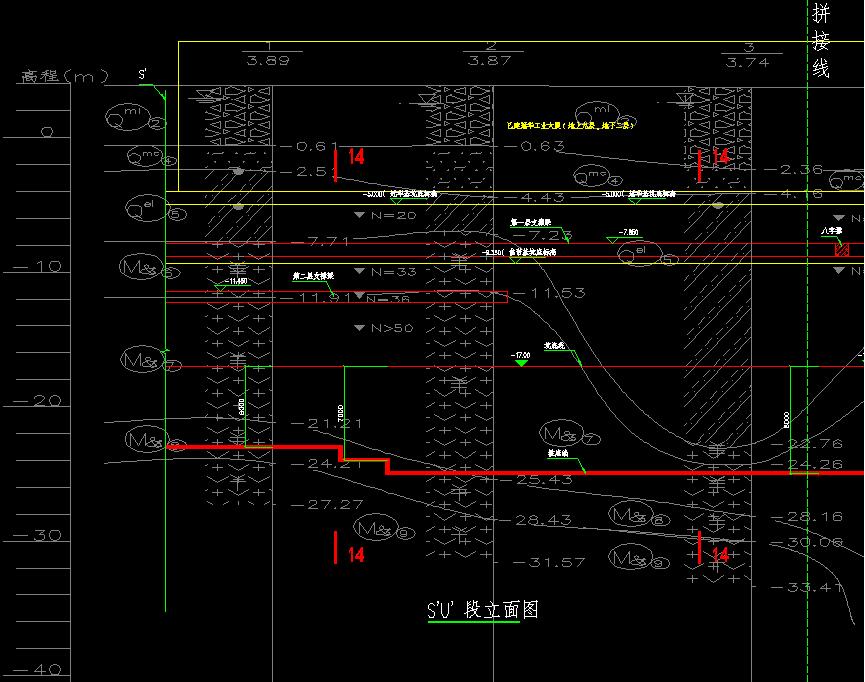

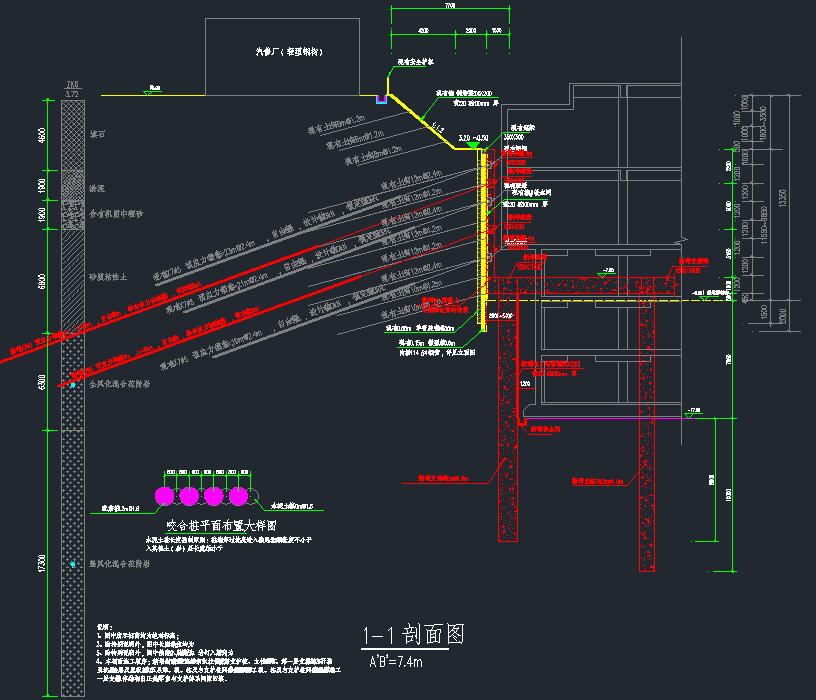

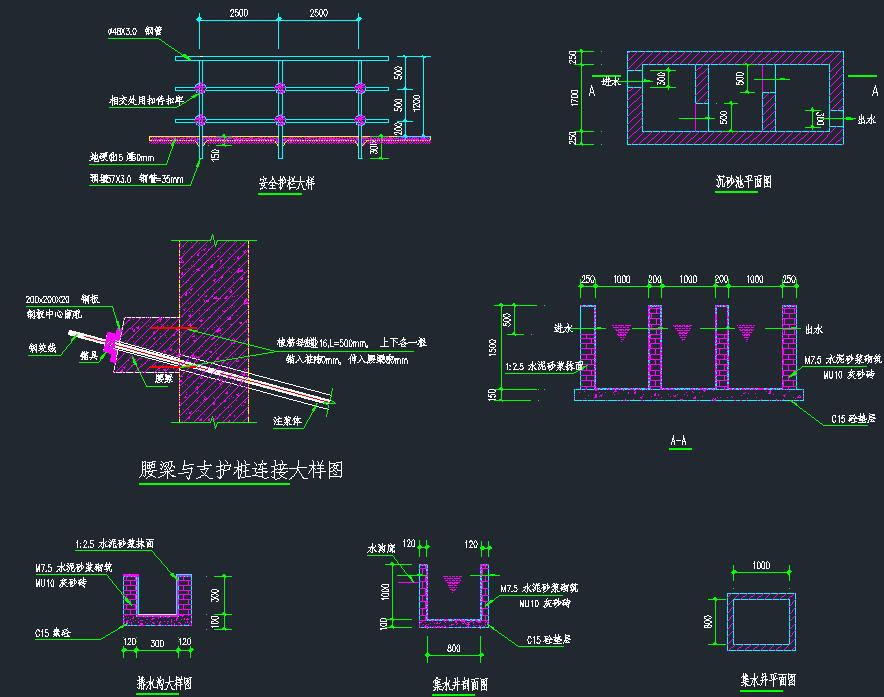

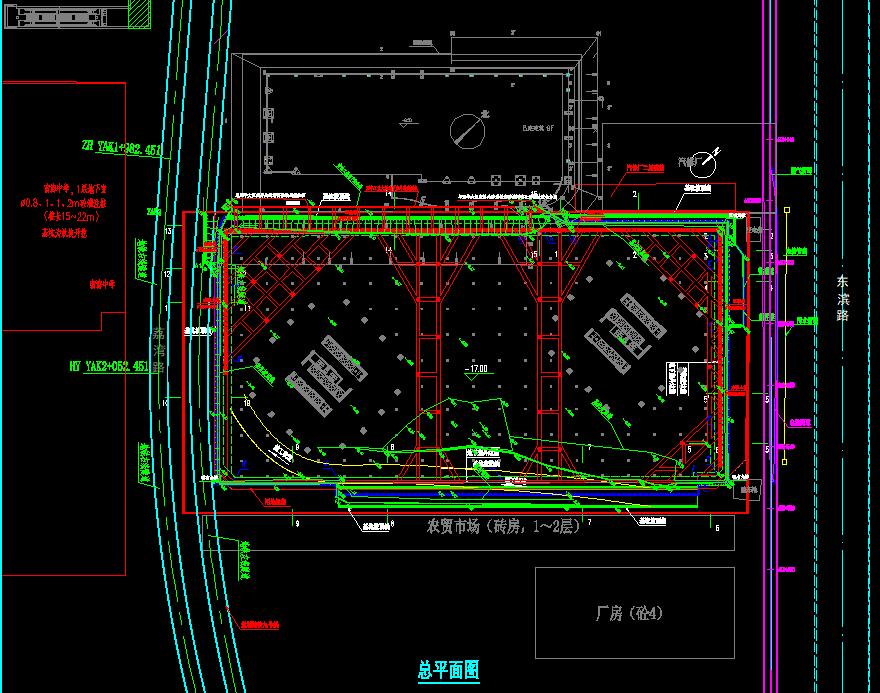

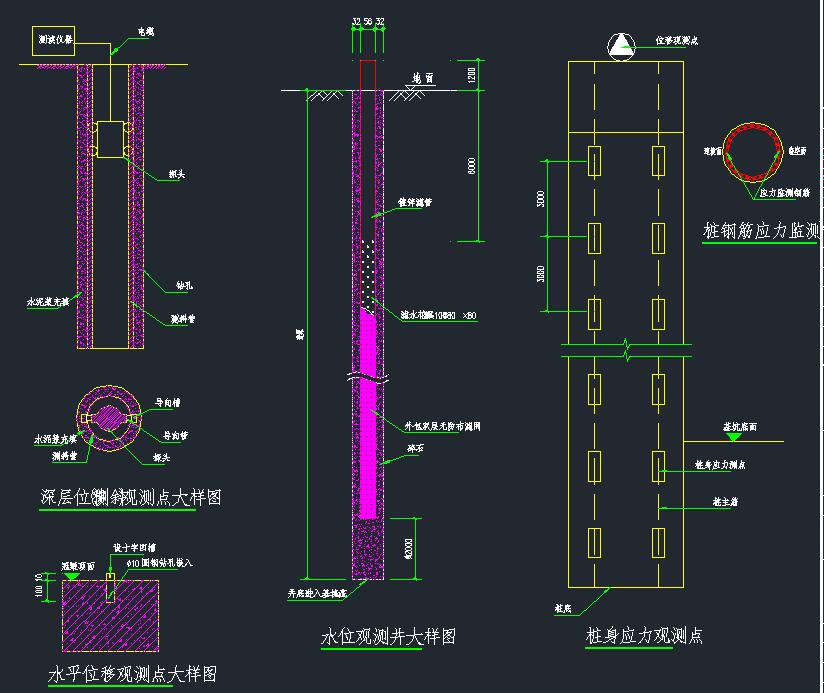

说明:某22米深基坑开挖支护及降水施工图(咬合桩支撑体系),建筑用地面积为15555.3m2,±0.00暂定为绝对标高4.80m。原基坑底标高为-9.35m,基坑支护结构已基本施工完成,场地东南侧现留有一条施工坡道。现基坑拟加深,新坑底标高为-17.00m,加深约7.65m,基坑总深度20.65~21.33m。具体支护形式:1-1、12-12、13-13剖面:上部施做截面为0.5×0.5m十字梁,增加两排预应力锚索;下部施做Φ1.2m@1.6m咬合桩,同时12-12、13-13剖面增加两层混凝土支撑,1-1剖面增加一层混凝土支撑。2-2、3-3、4-4、5-5、6-6、11-11剖面:上部增加一~二排预应力锚索,下部施做Φ1.2m@1.6m咬合桩,同时增加一(两)层混凝土支撑。7-7、8-8、9-9、10-10剖面:上部增加二排预应力锚索,下部挂网喷砼护面,中风化岩层中按1.5×1.5m间距施做钢筋锚杆,微风化岩层中施工随机岩钉。14-14、15-15剖面:桩撑支护,Φ1.2m@1.6m咬合桩及一(两)层混凝土支撑。原基坑采用直径0.55m搅拌桩和旋喷桩形成止水帷幕。本次基坑加深采用咬合桩作为止水帷幕。图纸内容含设计说明、基坑总平面图、地质钻孔平面图、基坑支护平面图、第一,二层支撑平面布置图、基坑监测平面图、剖面图、大样图、立面图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2015
