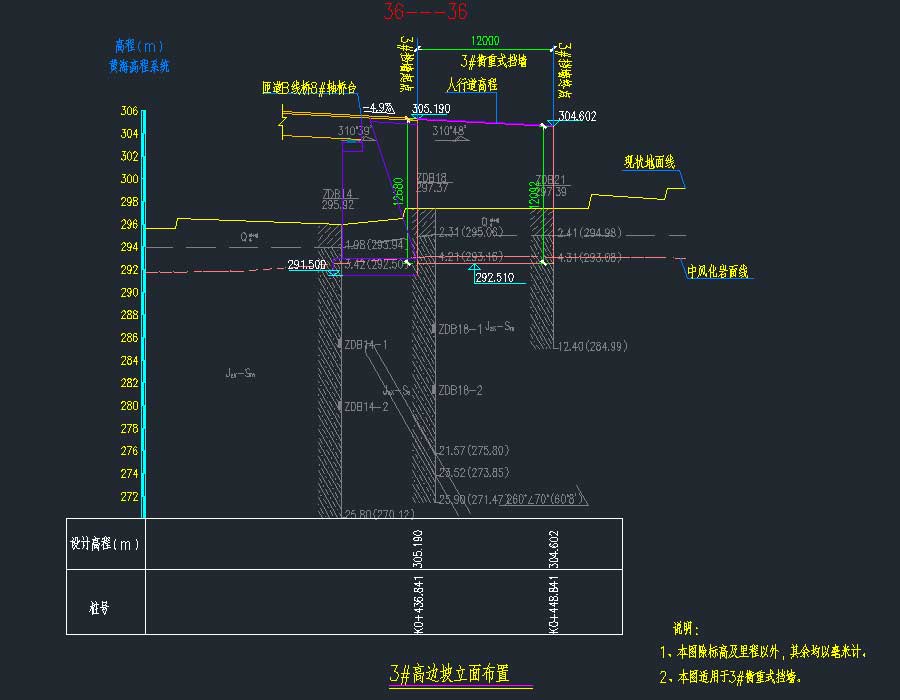

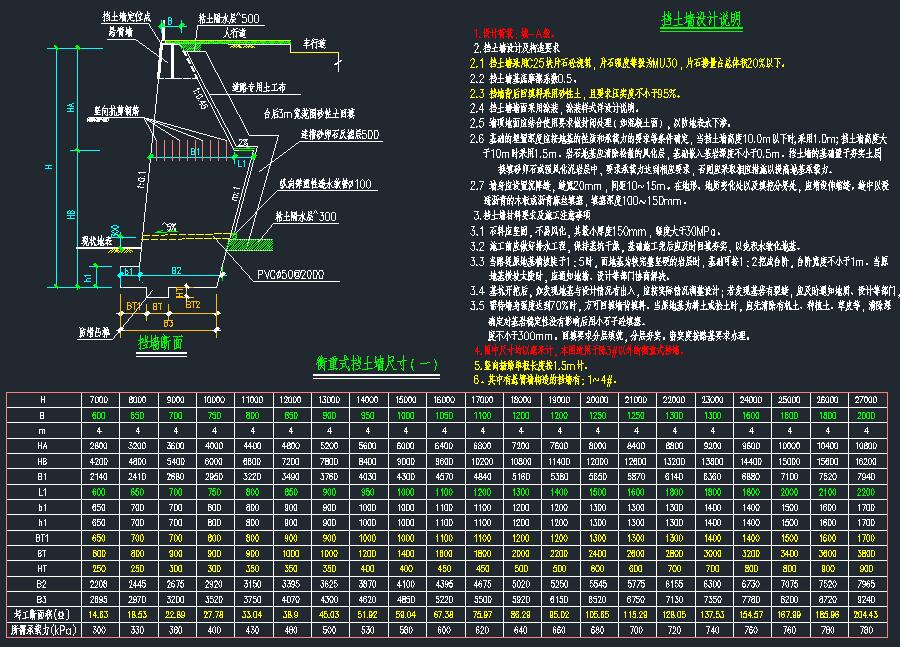

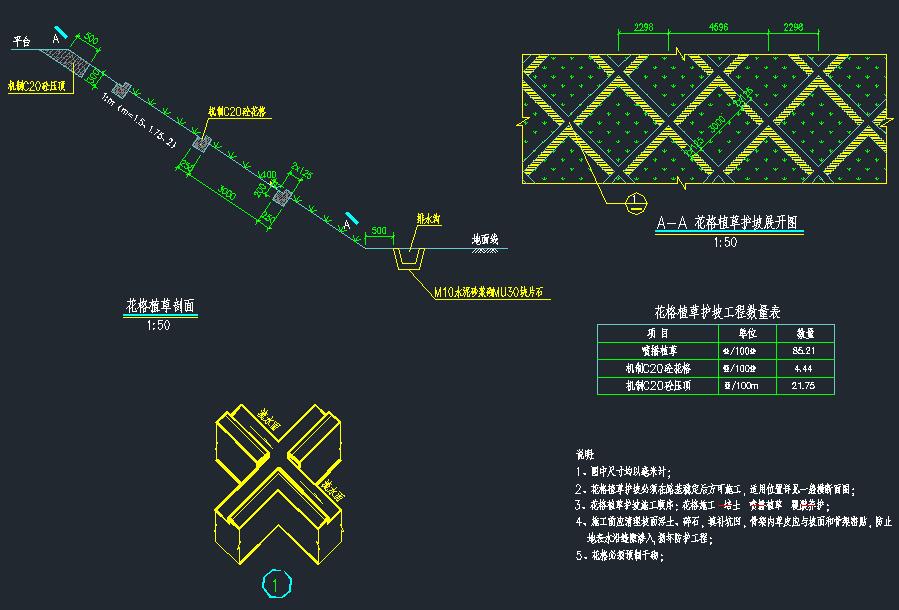

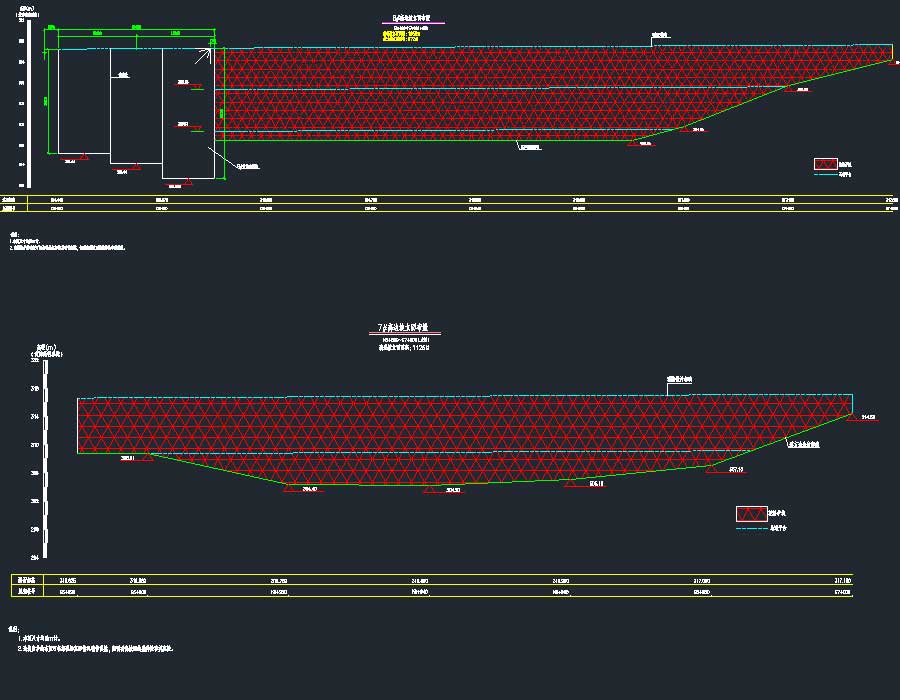

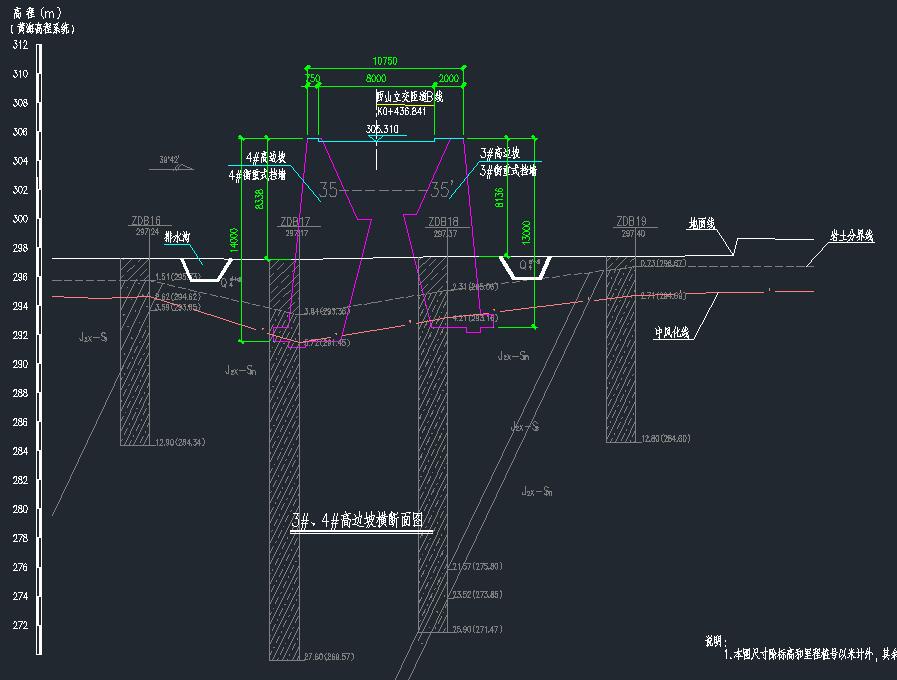

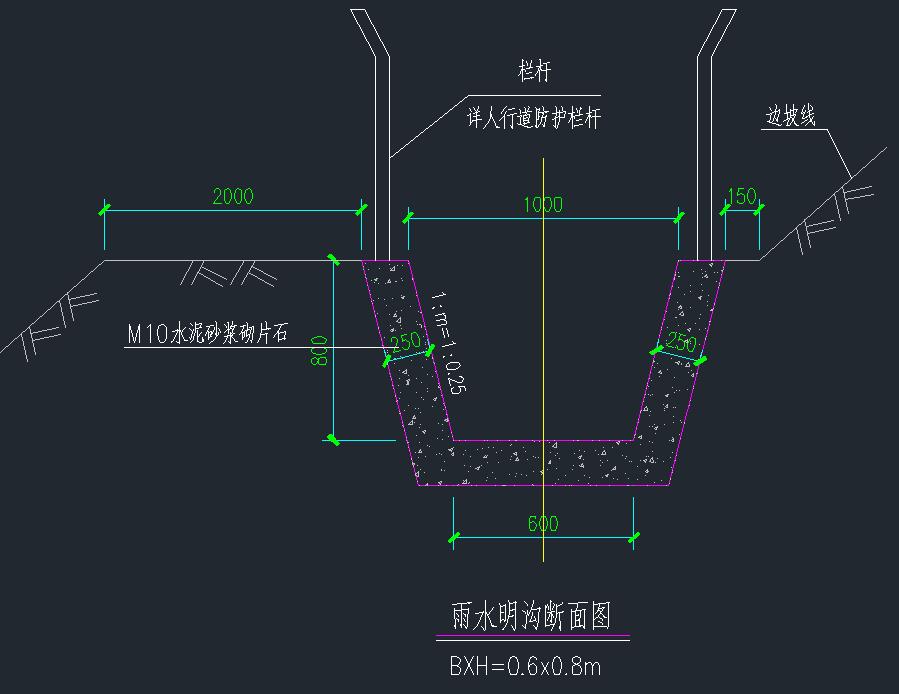

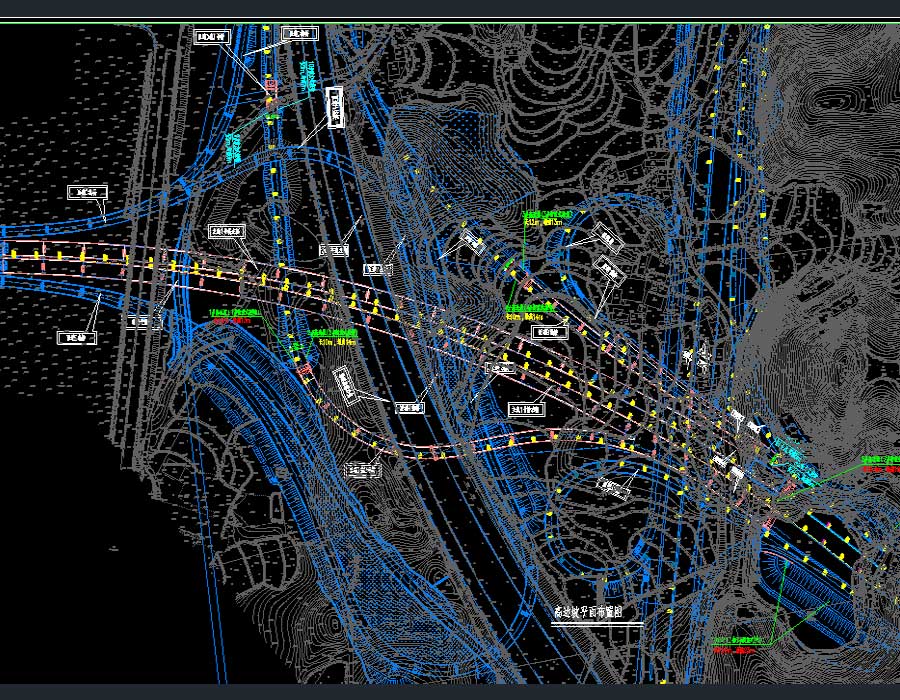

说明:某复线隧道立交工程高边坡专项施工图及复线隧道岩土工程详细勘察),本次设计边坡安全等级均为一级或二级。永久性边坡支护设计使用年限为50年,设计提出的边坡综合治理方案(重力式挡墙、分级放坡 坡面防护、截排水系统)可行。 本工程边坡为填方高边坡,边坡最大高度约23m,1#~5#高边坡为填方高边坡,2#、4#高边坡均位于道路左侧,1#、3#高边坡位于道路右侧,5#高边坡位于主线桥Z21#轴桥台和Y21#轴桥台之间,1~4#高边坡为台后挡墙,为避免桥台锥坡长度过长以致影响桥下道路,故设置台后挡墙挡土支护。6#高边坡位于道路右侧,7#高边坡位于道路左侧,为填方边坡,6#高边坡在桥台后一定范围采用衡重式挡墙支护,其余范围采用直接放坡 坡面防护 护脚墙的形式,7#高边坡采用直接放坡 坡面防护 护脚墙的形式。图纸内容含高边坡施工图说明、高边坡平面布置图、高边坡立面布置图、及横断面图、花格植草护坡大样图、衡重式一般构造、截排水沟大样图以及计算书
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2019
