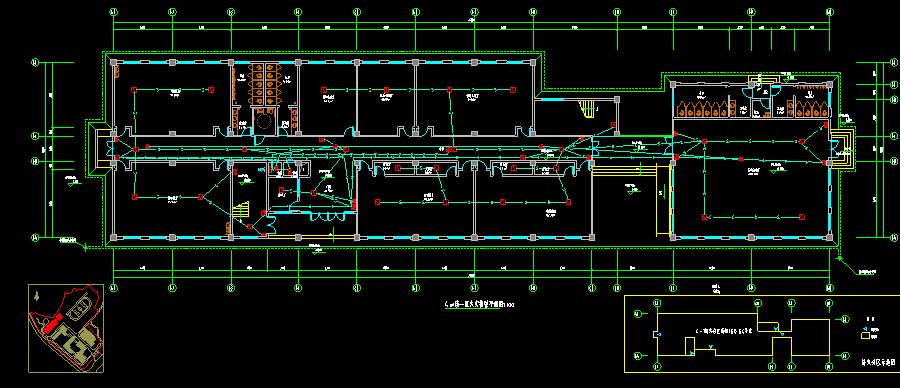

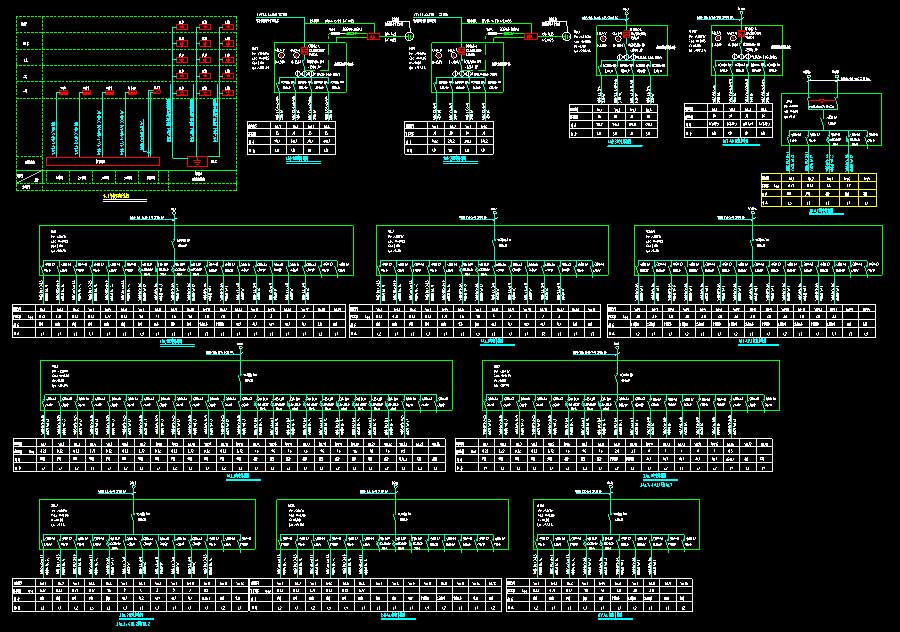

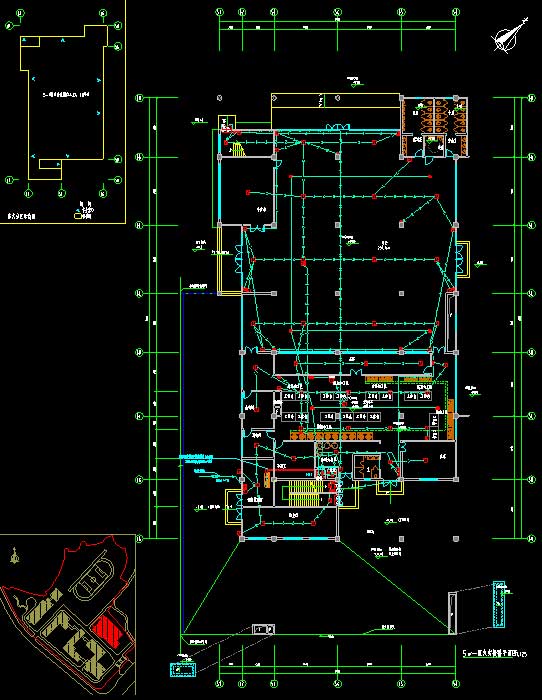

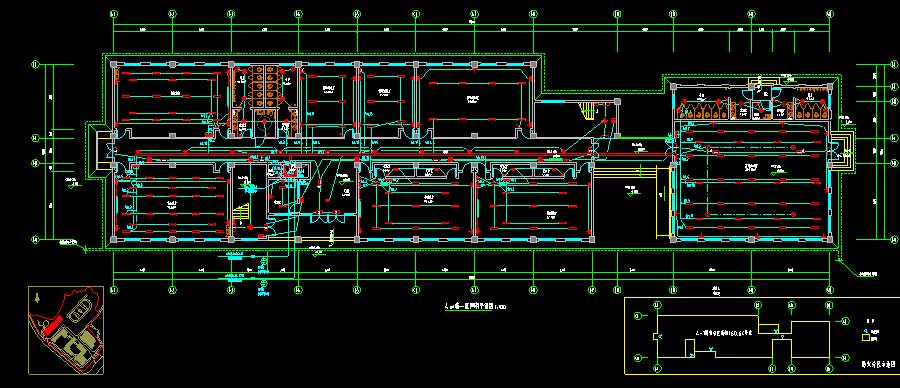

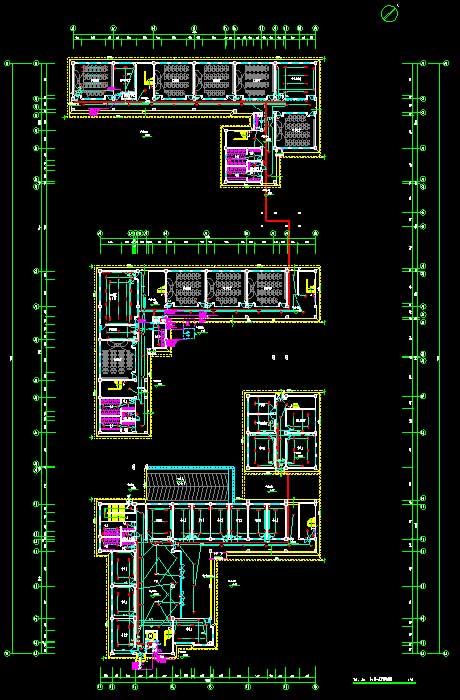

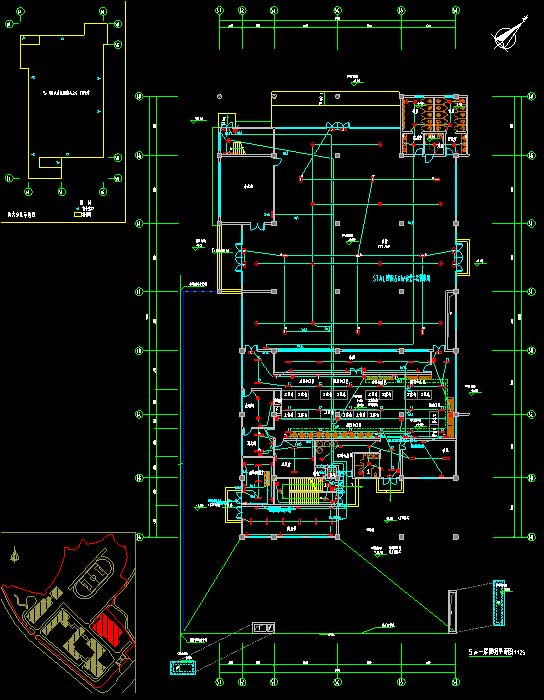

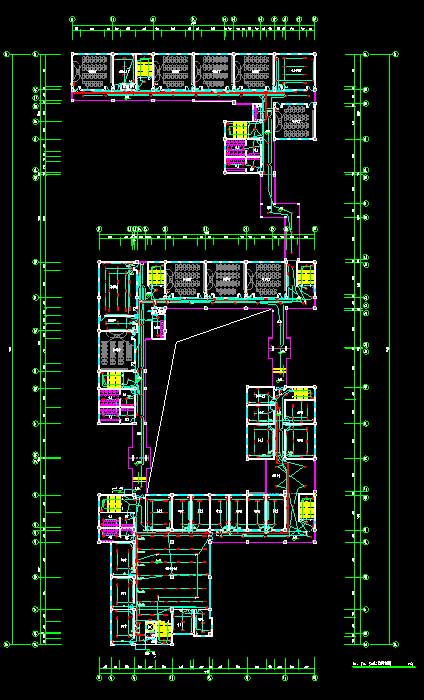

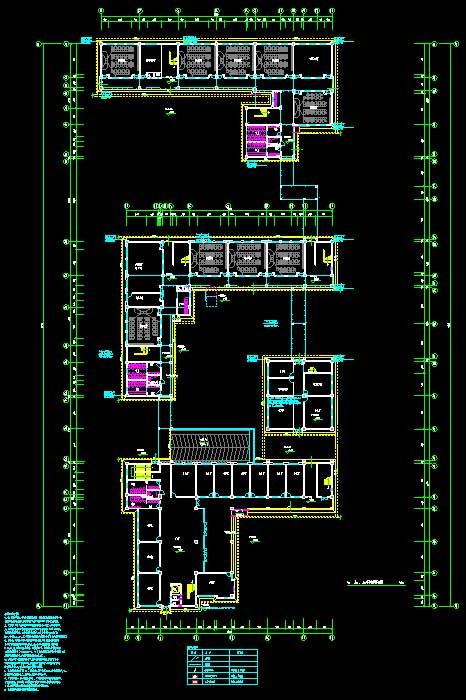

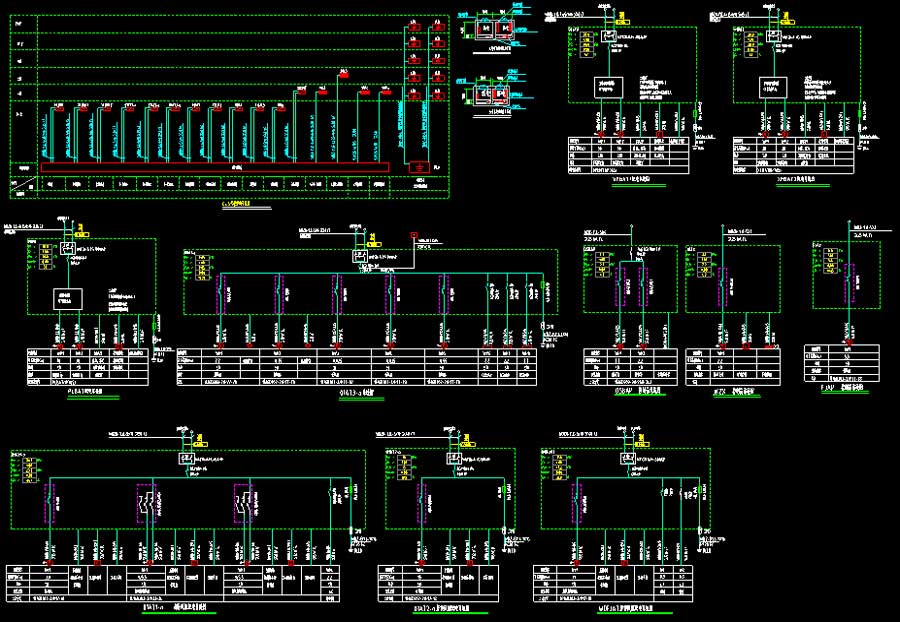

说明:该项目为某小学建设项目电气施工图,本工程总建筑面积23080.6平方米,其中地上建筑面积为19267.74平方米,地下建筑面积为23999.8平方米,1#楼为4层办公综合楼,建筑高度15.3米;2#楼~4#楼为4层教学楼,建筑高度14.4米;5#楼为2层食堂、风雨操场,建筑高度14.1米。结构类型为框架结构,抗震设防烈度为6度。图纸内容含:电气说明,配电系统图,火灾自动报警及联动控制系统图,电气火灾监控系统图,消防设备电源状态监控系统原理图,主要电气设备材料表,应急疏散设计说明,应急疏散系统图及材料表,地下室动力桥架平面图,照明平面图,火灾报警平面图,接地装置平面图,防雷平面图。
