多栋高层住宅楼多专业施工图3312630610文件大小:75.84M推荐人:馒头图纸张数:308张所属分类:多类专业所含专业:建筑、给排水、暖通、电气
分 享
下  载
建筑面积:37033.55,17878.49,17275.47,15901.63,15703.69㎡/32515.6㎡地上层数:30,32,31,30(局部25)层建筑高度:98.95,97.75,97.3m地下层数:2,2,2,3(局部1)层高度类别:高层图纸深度:施工项目地址:湖南省设计时间:2014建筑风格:现代效果图:无

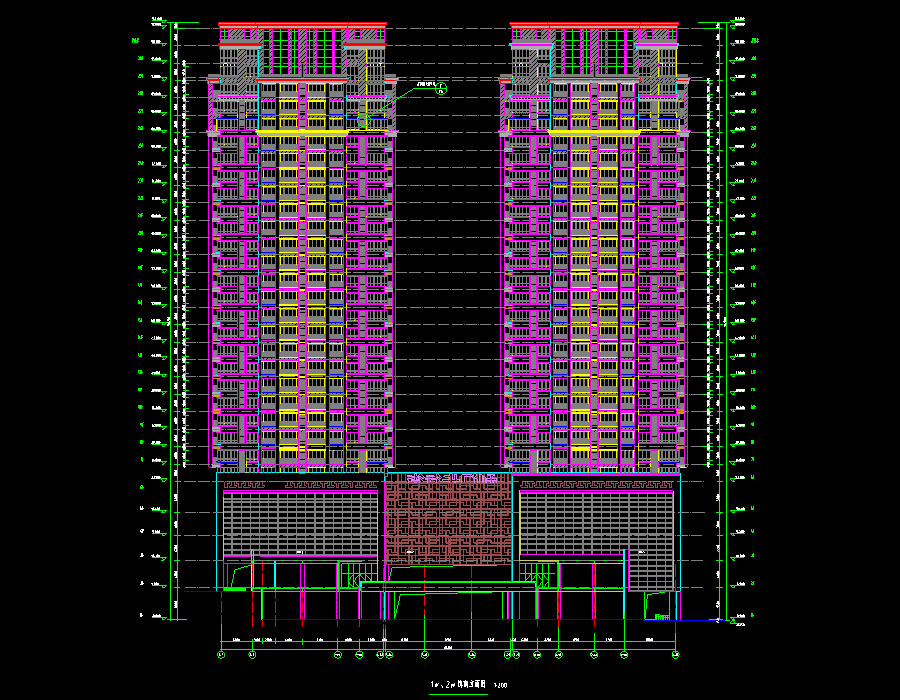

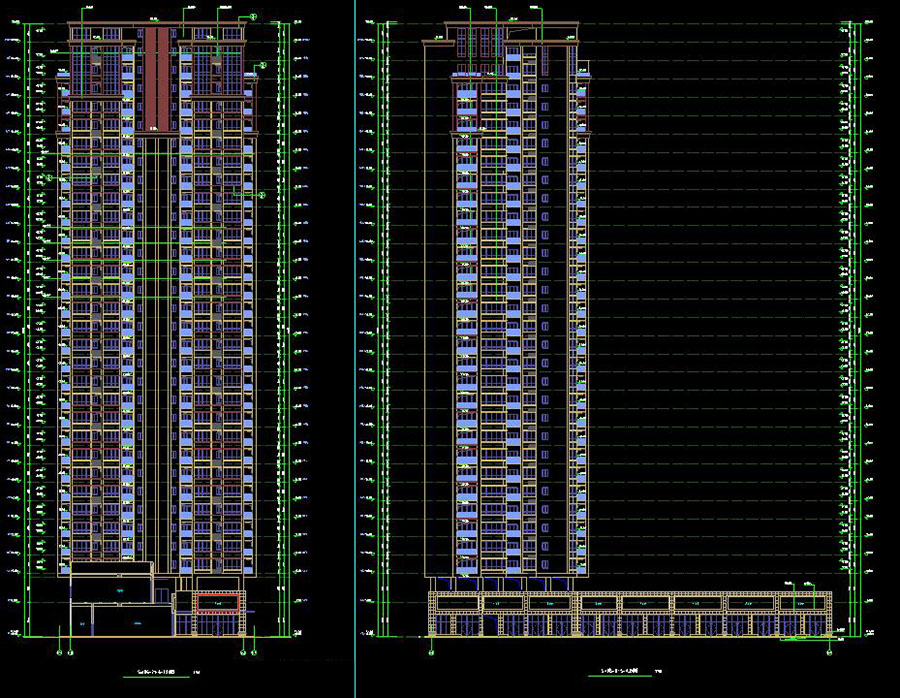

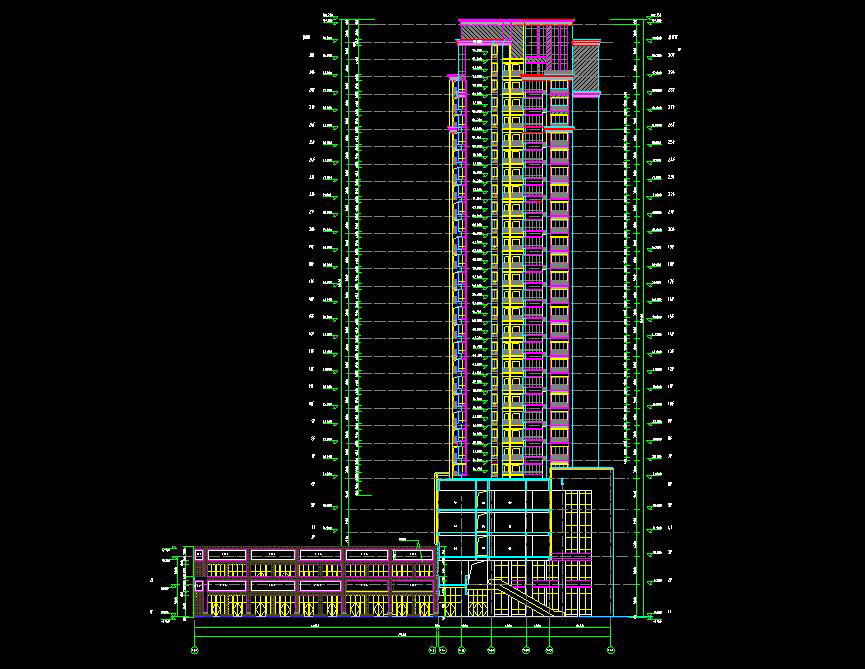

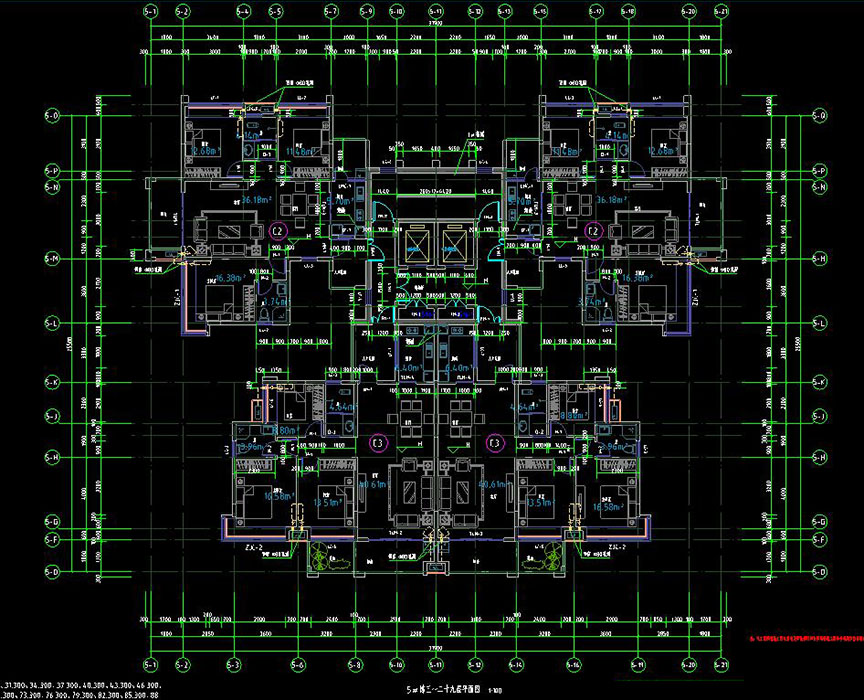

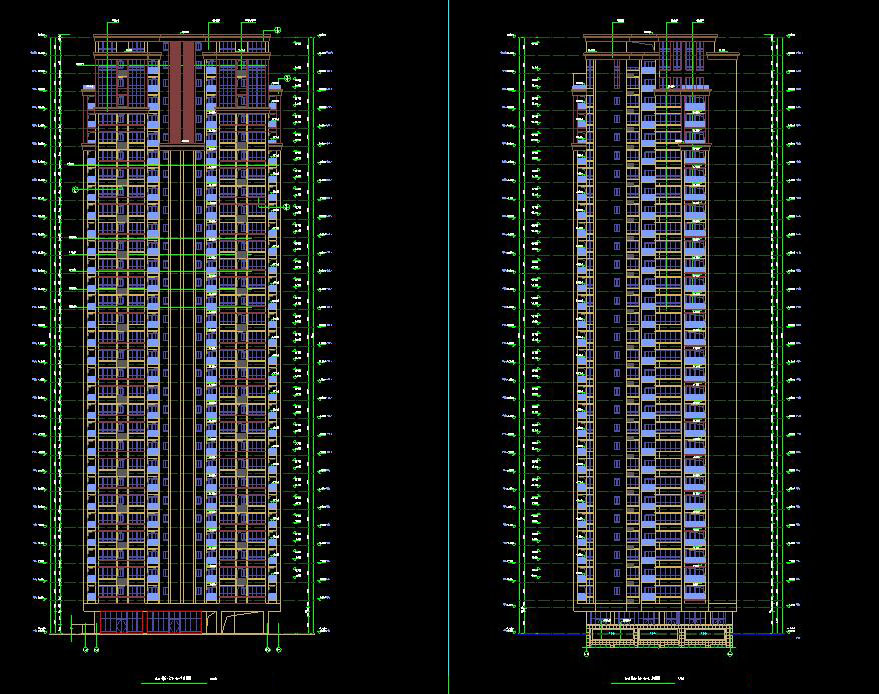

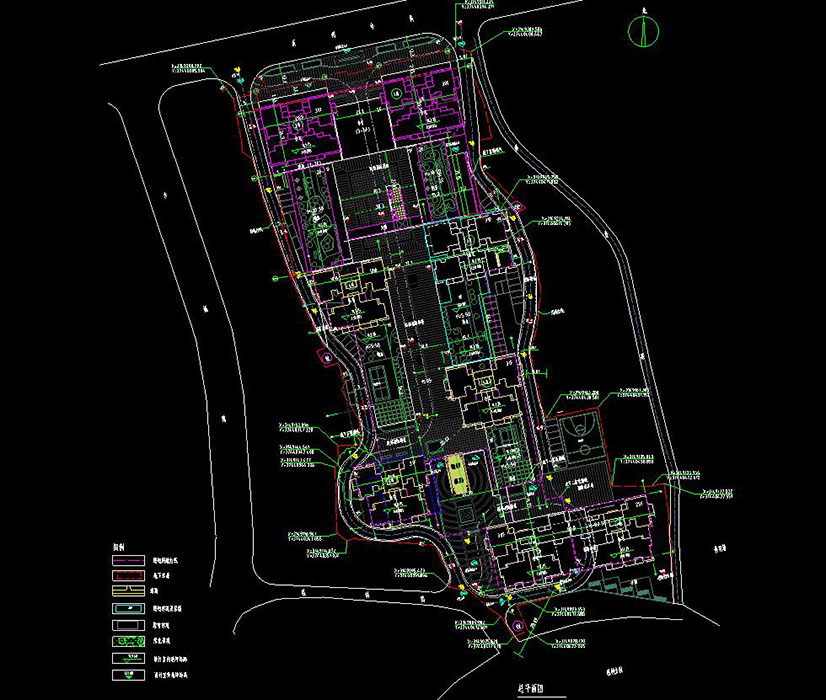

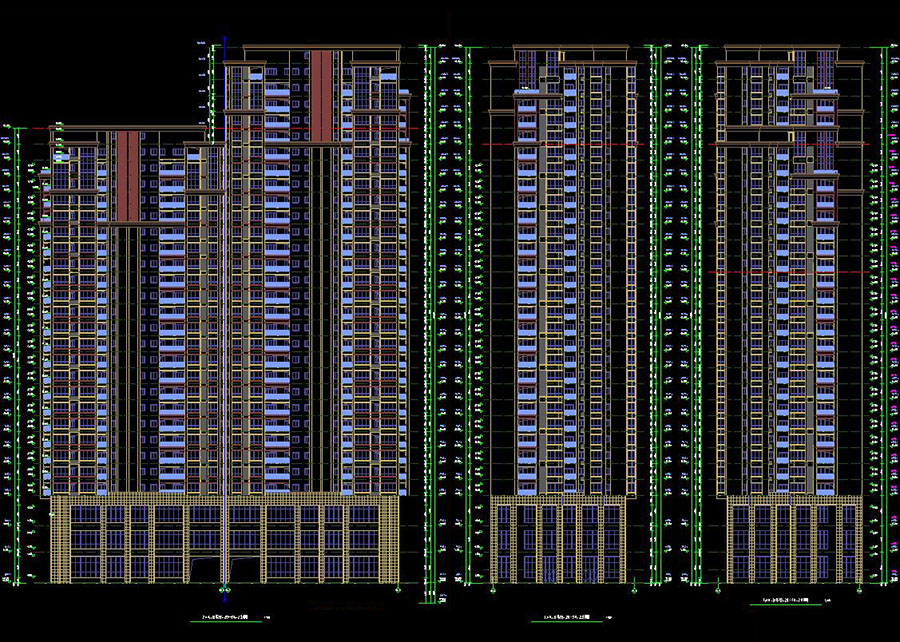

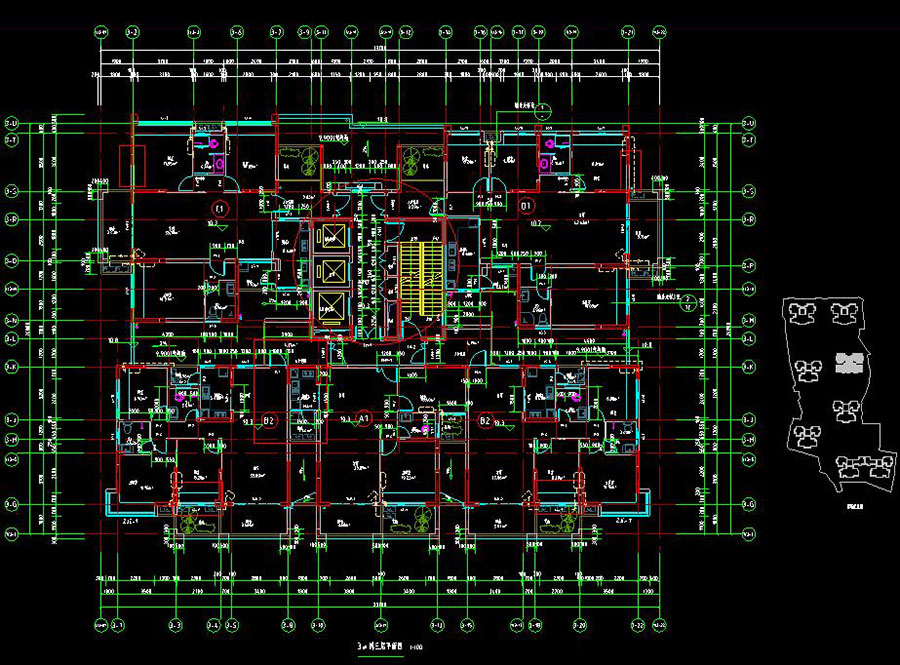

说明:本工程包含1~7#住宅楼项目,1、2#楼地上30层,地下2层,建筑高度为98.95m,总建筑面积37033.55㎡,3#楼地上32层,地下2层,建筑高度为97.75m,总建筑面积17878.49㎡,4、5、6#楼地上31层,地下2层,建筑高度为97.3m,总建筑面积17275.47、15901.63、15703.69㎡,7#楼地上30层,局部25层,地下3层,局部1层,建筑高度为97.3m,总建筑面积32515.6㎡,框架剪力墙结构,抗震设防烈度为6度。图纸内容含:总平面图,建筑设计说明,平面图,立剖面图,复式上下层平面图,屋顶层平面图,屋顶构架平面图,扶梯大样图,梯详图,墙身大样,大样详图,厨卫大样,门窗大样图,钟楼平立剖面图等;给排水设计说明,主要材料表,给排水及消防平面图,自动喷淋平面图,屋顶消防水箱大样图,给水系统原理图,消火栓系统原理图,自动喷水灭火系统原理图,排水系统原理图等;通风工程设计说明、图例、主要设备材料表,加压送风口平面布置图,风机平面布置图,加压送风系统图等;电气设计说明,主要设备材料表,配电干线系统图,电气系统图,商业网点配电照明平面图,各层照明配电平面图,防雷平面图,火灾自动报警系统图单元可视对讲系统框图,消防弱电平面图等。专业包含:建筑、给排水、暖通、电气。
