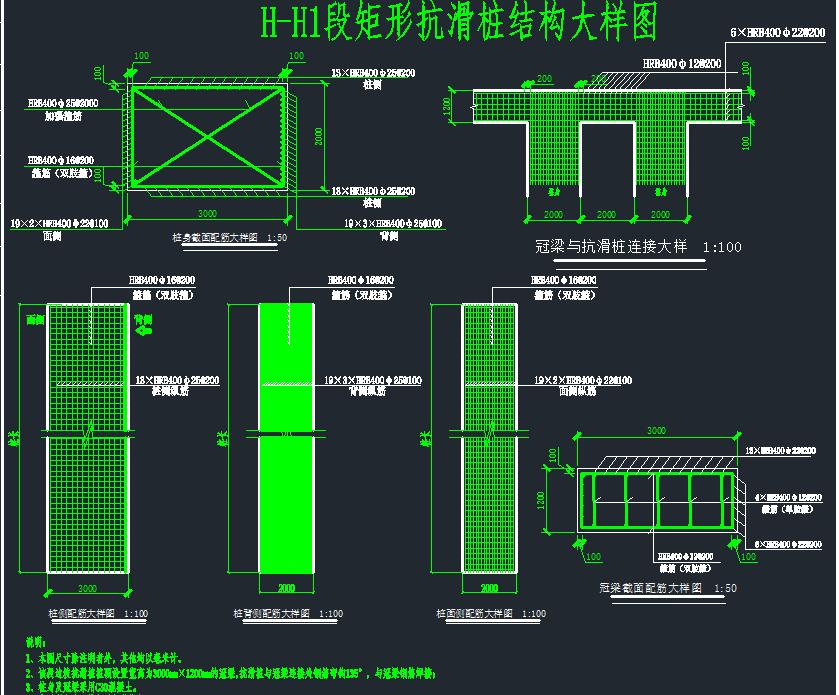

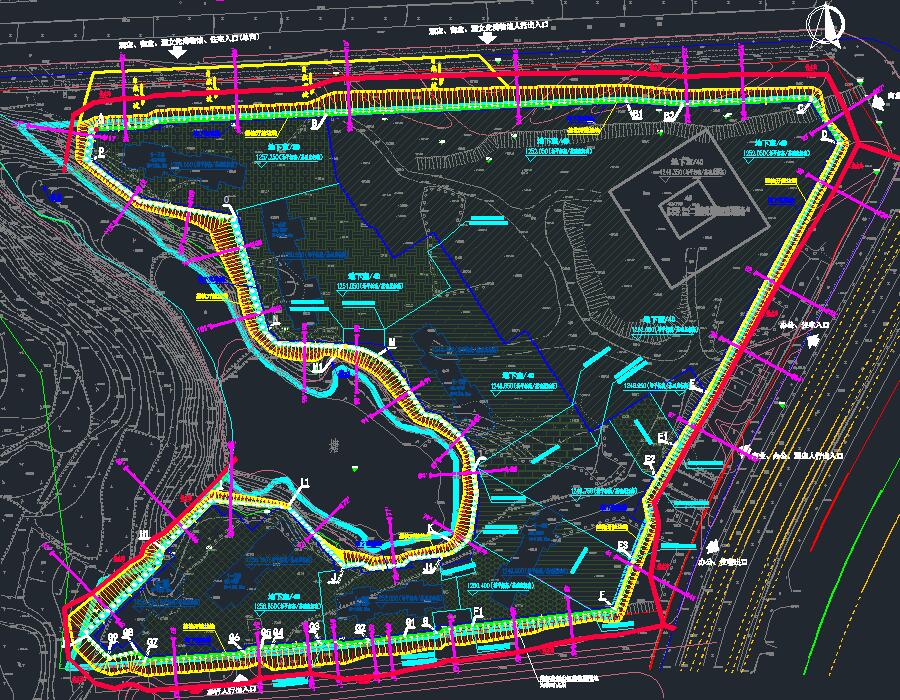

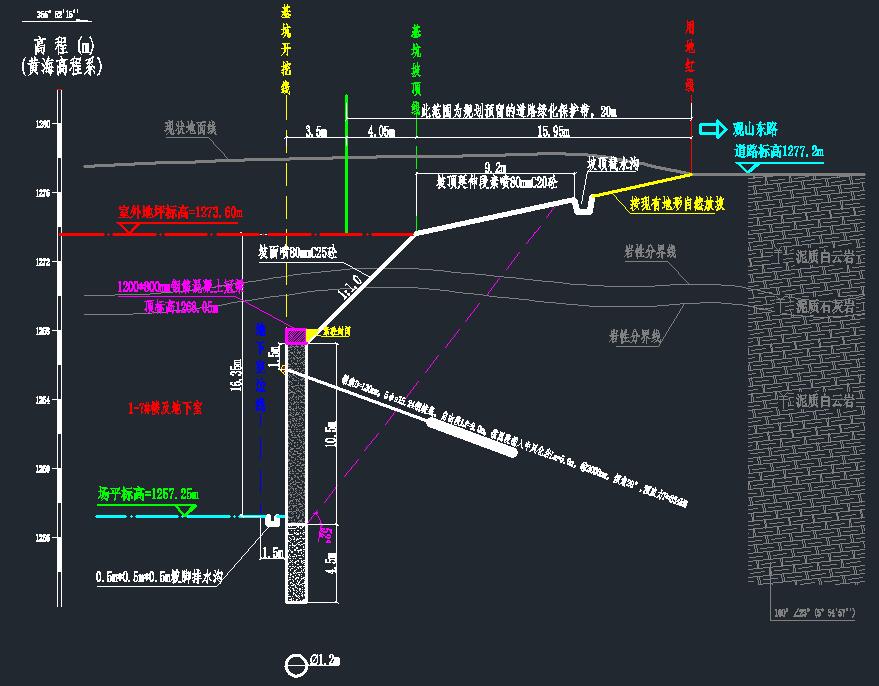

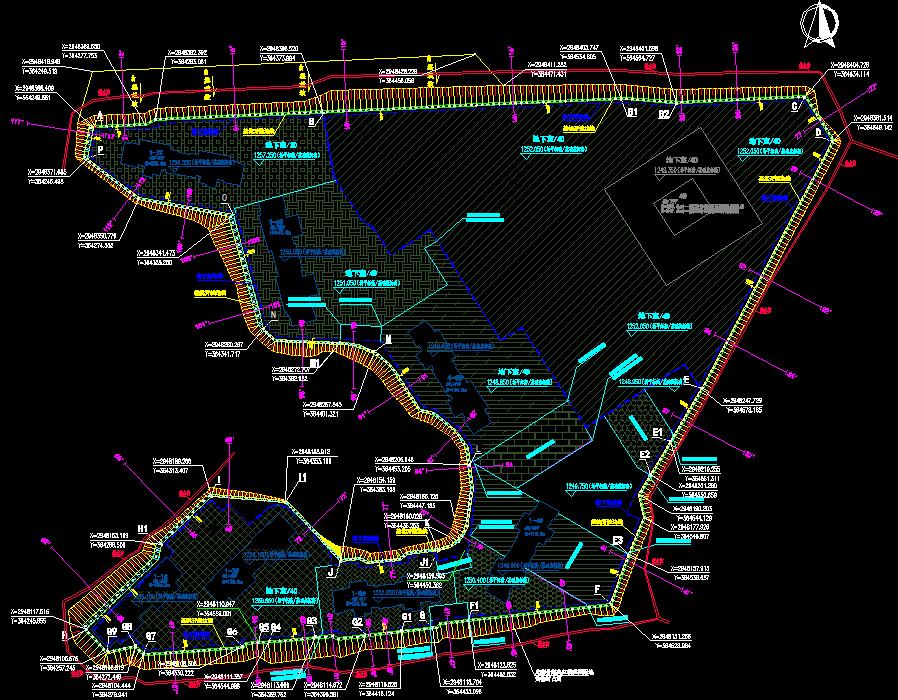

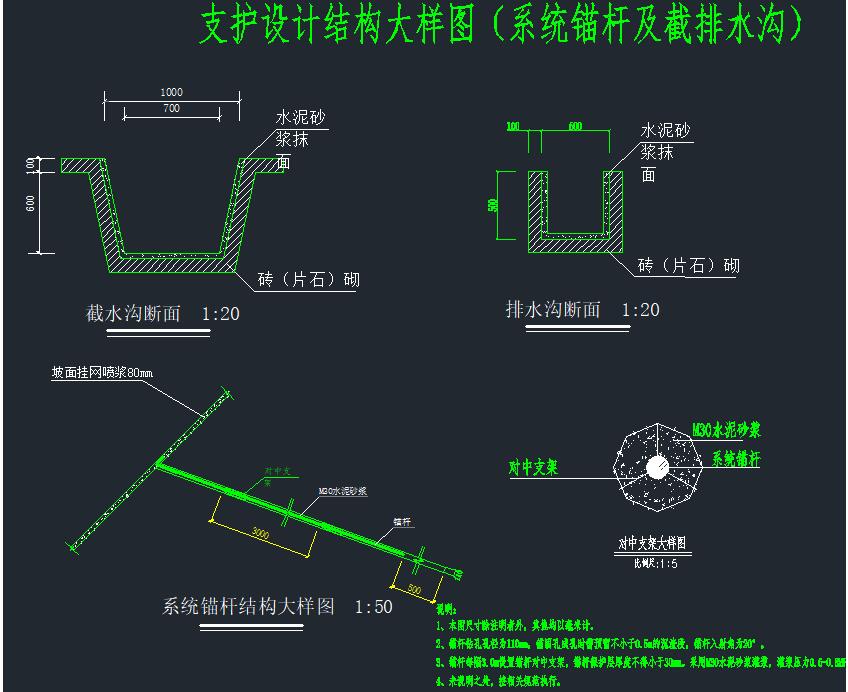

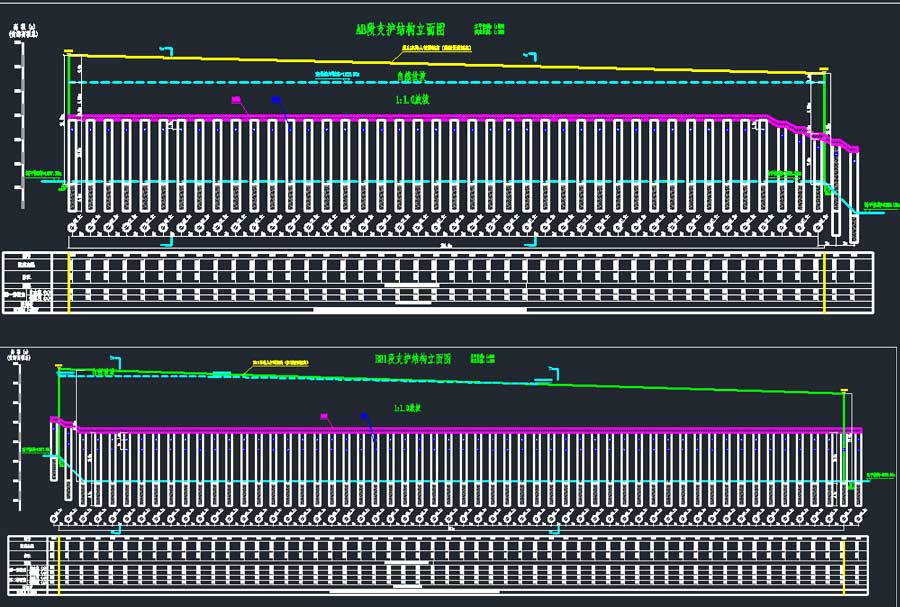

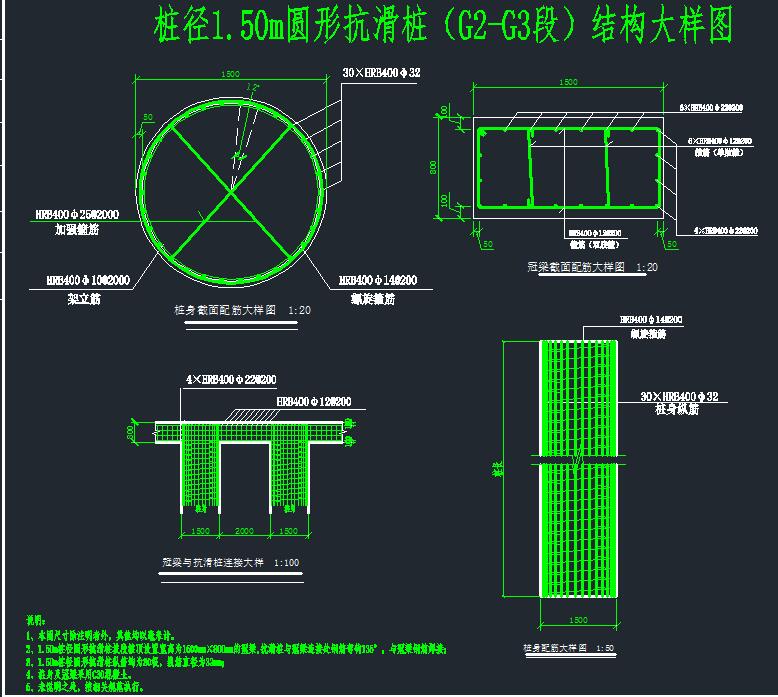

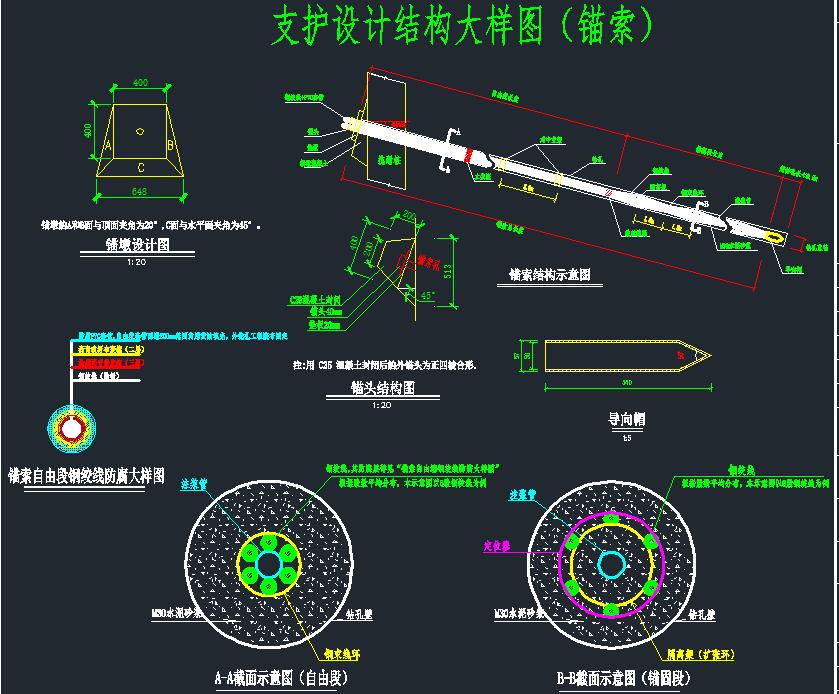

说明:某广场项目土石方开挖图及边坡支护施工图和土石方边坡支护排水箱涵河道工程之岩土工程勘察、强夯地基处理及场平图。其中,某广场项目边坡支护位于项目地下室四周边线,以岩质边坡为主,局部岩土混合边坡,坡高8~23m,本工程边坡失稳破坏后果很严重,故其重要性等级为一级,安全等级为一级,边坡设计等级为一级,其中AB段、EFGHIJKLMNOPA段边坡使用年限为不超过2年,为临时性边坡;BC段、CD段、DE段边坡使用年限为5年,为永久性边坡。支护设计采用“坡率法 桩锚 岩质坡面素喷/土质坡面挂网喷浆”进行支护。图纸内容含设计说明、主要工程数量表及投资估算、总平面图、场平开挖图 桩位布置总图、桩位布置裁图、支护结构立面图及断面图、结构大样图、附表:抗滑桩圆心坐标或角点坐标表以及土方场平图、土方计算图。土石方边坡支护排水箱涵河道工程中,岩土工程勘察图纸含总平面图、钻孔柱妆图、工程地质剖面图以及岩土工程勘察报告、物探结果、土样检测数据/结果表、岩样检测表等。强夯地基处理图纸含施工说明、强夯地基总平面图、强夯断面图、软土地基平面位置图、强夯夯点布置图、抛石挤淤大样图。场平图纸含平场设计说明、地形图、场平设计图及剖面图、场平方格网图、土石方调配图、边坡平面布置图、断面图、主动防护网大样图、护脚墙大样图等。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:贵州省设计时间:2019
