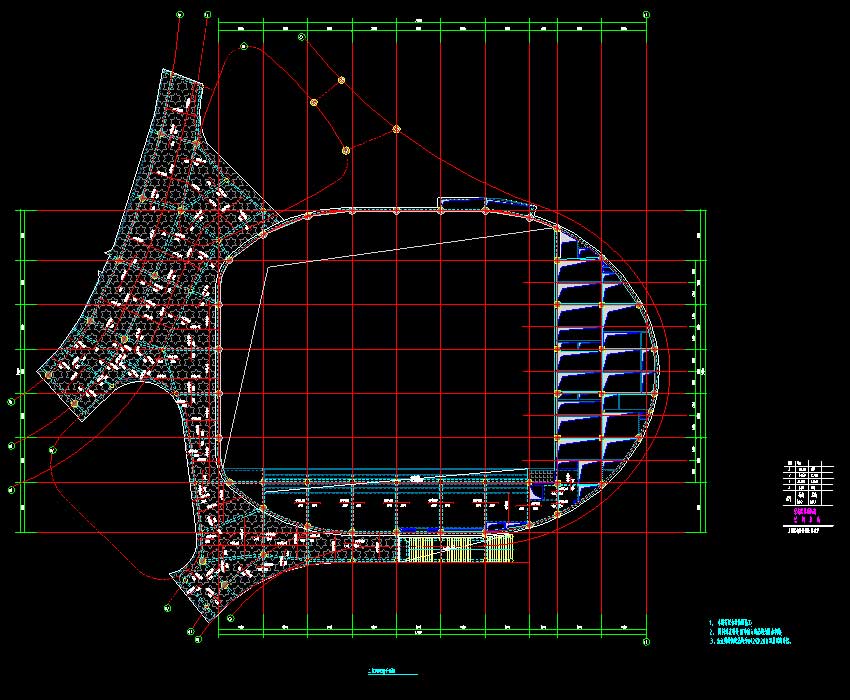

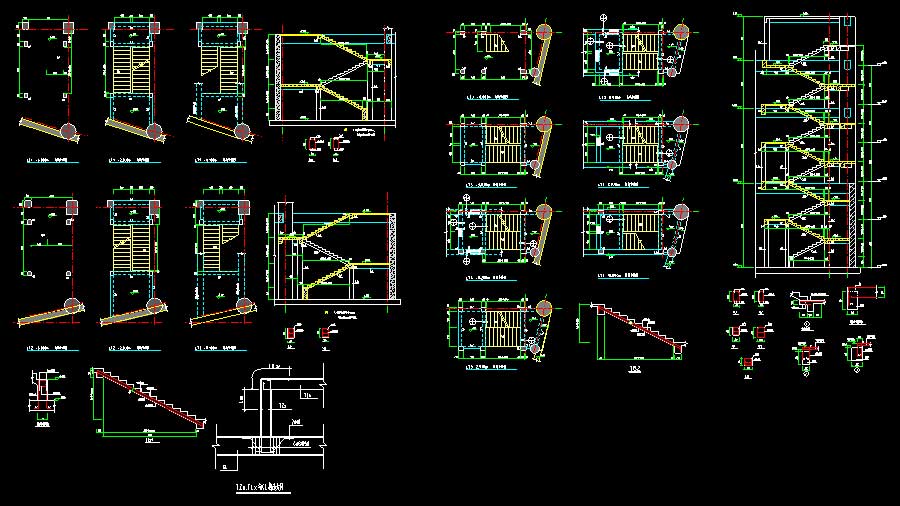

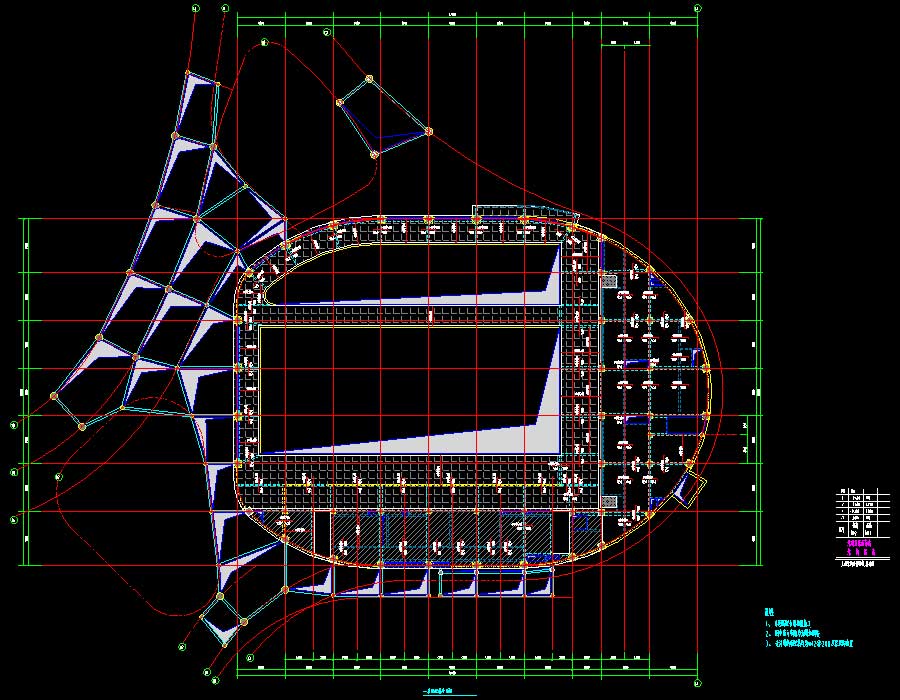

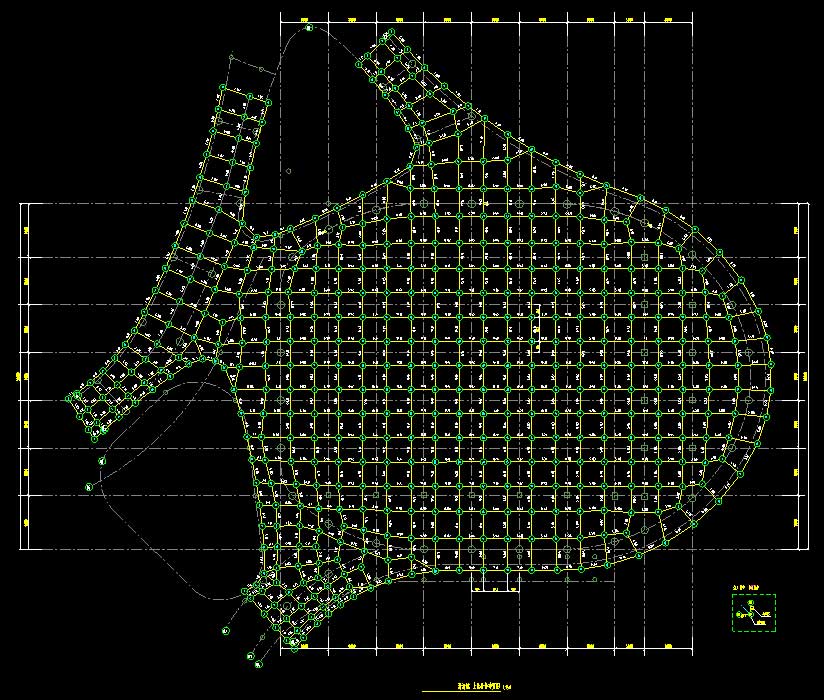

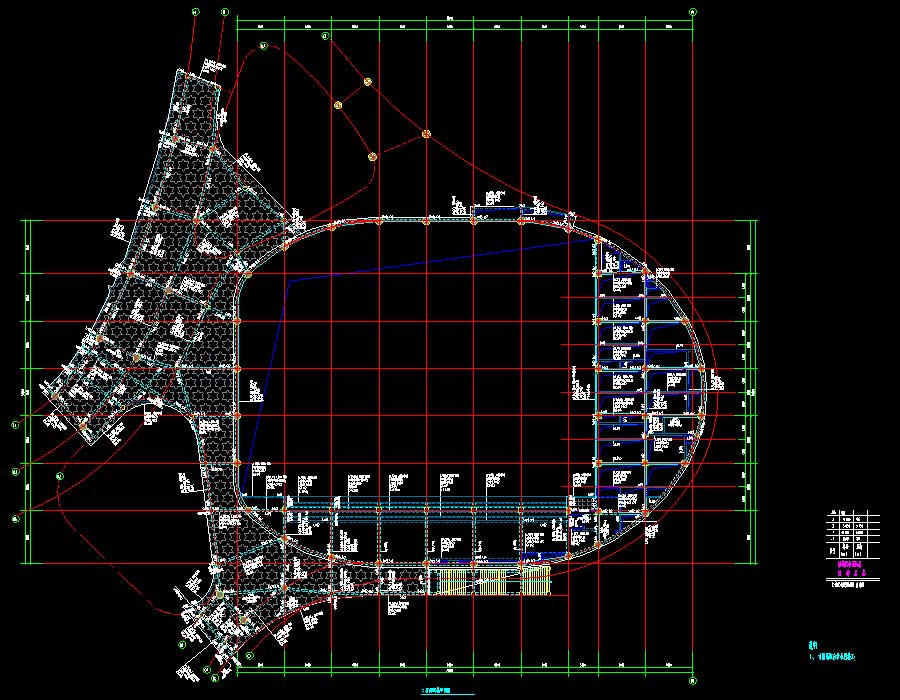

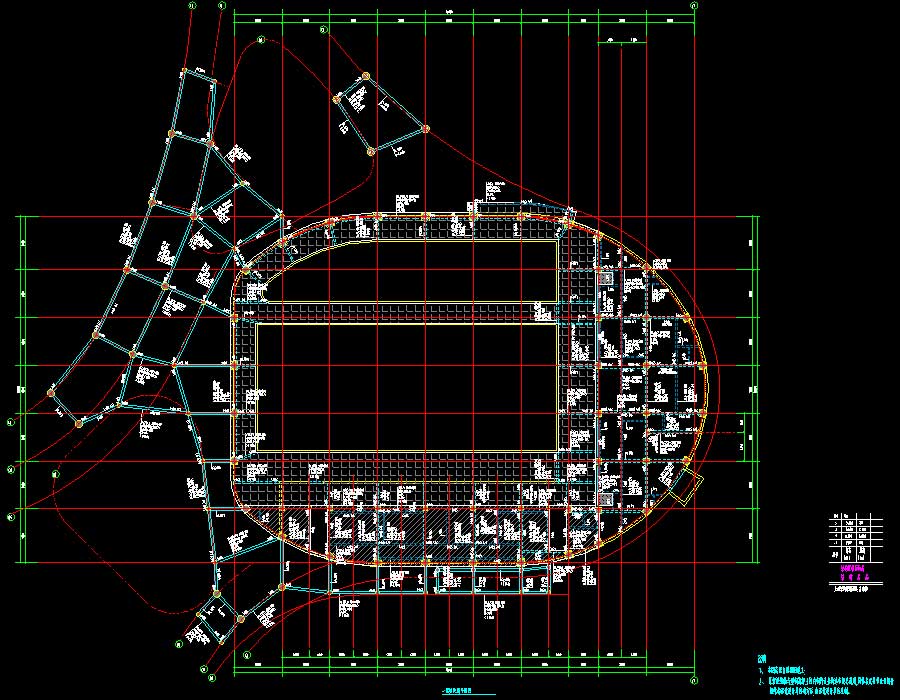

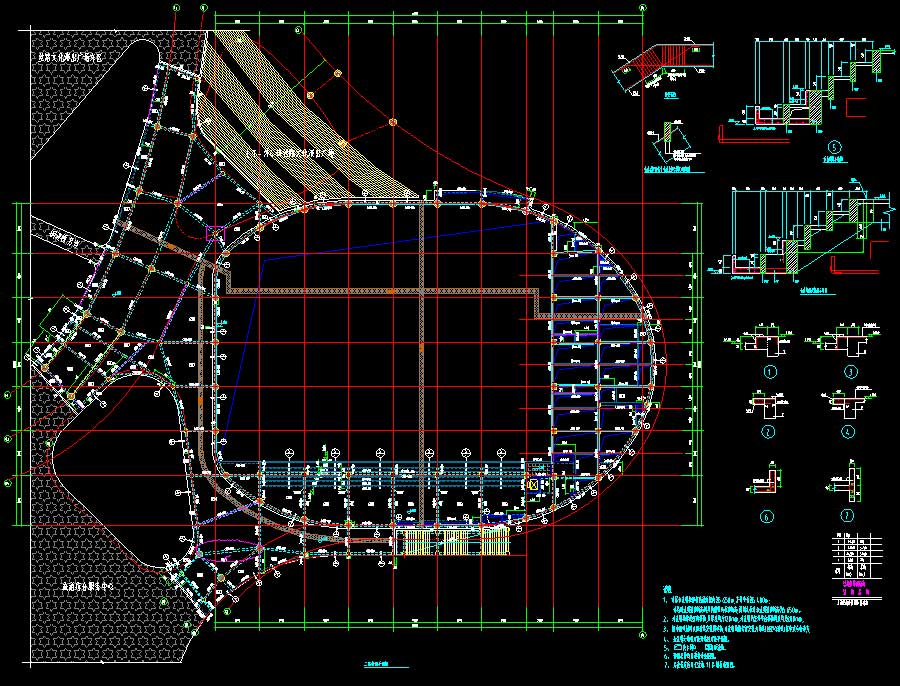

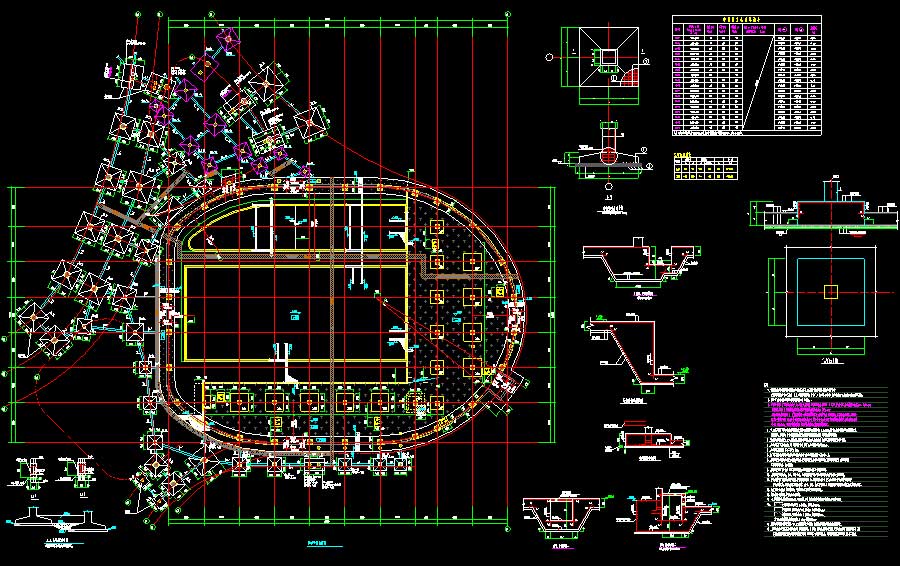

说明:该项目为某低层游泳馆结构施工图,抗震设防烈度为8度,主要结构形式为框架结构。总建筑面积为6733平方米,地上2层,地下1层。设置了一个21米*50米8泳道标准游泳池,池深2米;1个25米*10米4道训练池,池深1.2米;戏水池与训练池水面相连,池深0.6米。观众席位502个(含残疾人及陪护坐席)。图纸内容含:结构说明,总轴网定位图,基础平面布置图,模板平面图,梁板配筋平面图,墙柱定位平面图,埋件及支座平面布置图,上弦杆件布置图,下弦杆件布置图,腹杆杆件布置图,网架上弦节点编号图,网架腹杆节点编号图,网架下弦节点编号图,楼梯详图,柱顶标高图,材料表等。
结构类型:框架基础类型:筏基,独立抗震烈度:8度抗震风压:0.66kN/㎡雪压:0.88kN/㎡建筑面积:6733㎡建筑高度:地上层数:2层地下层数:1层高度类别:低层图纸深度:施工项目地址:新疆设计时间:2021
