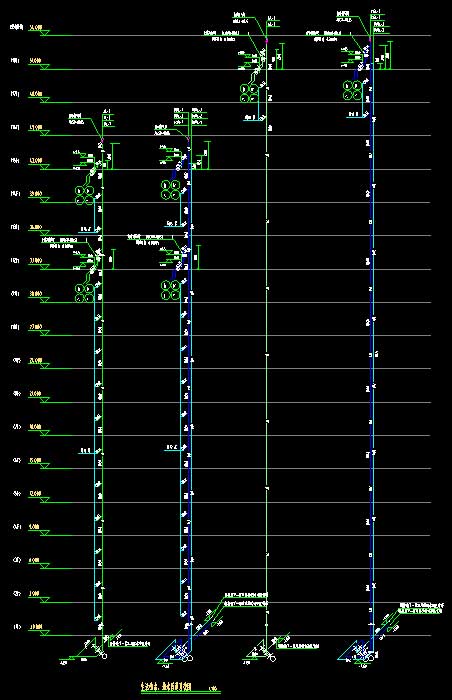

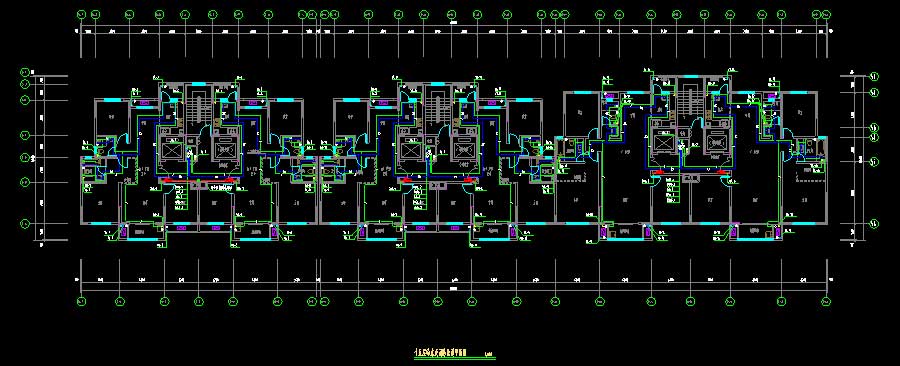

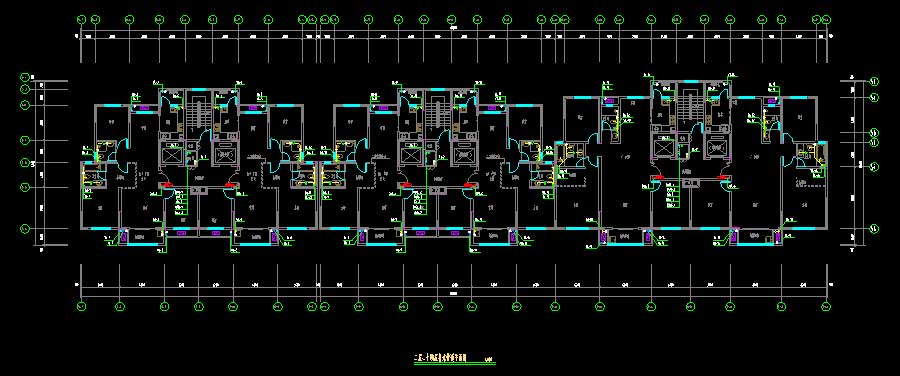

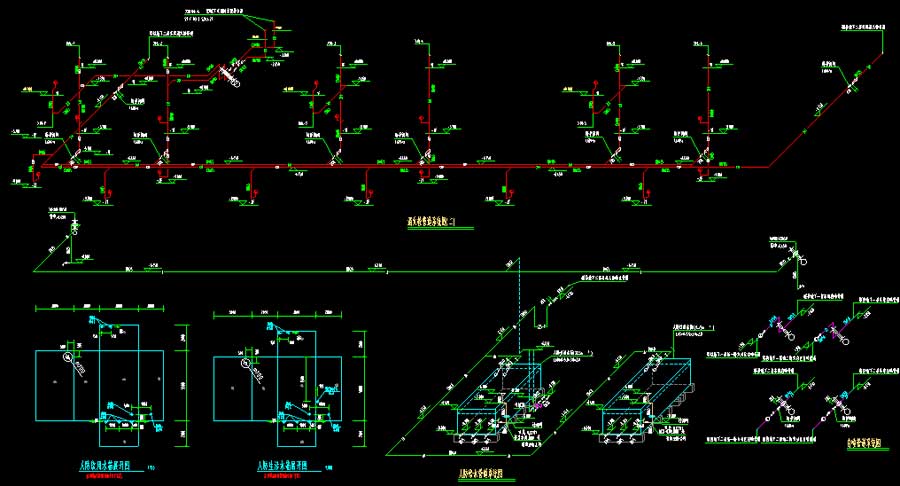

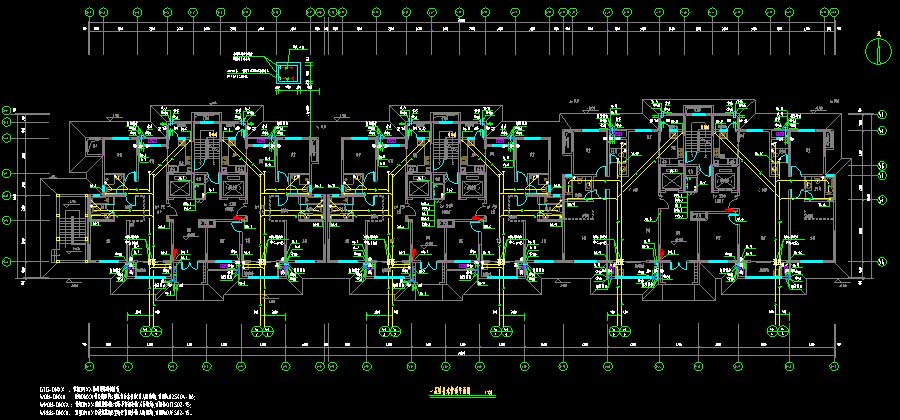

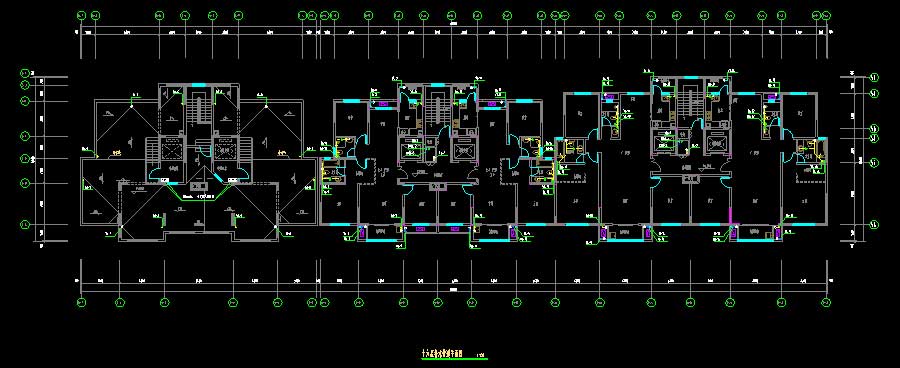

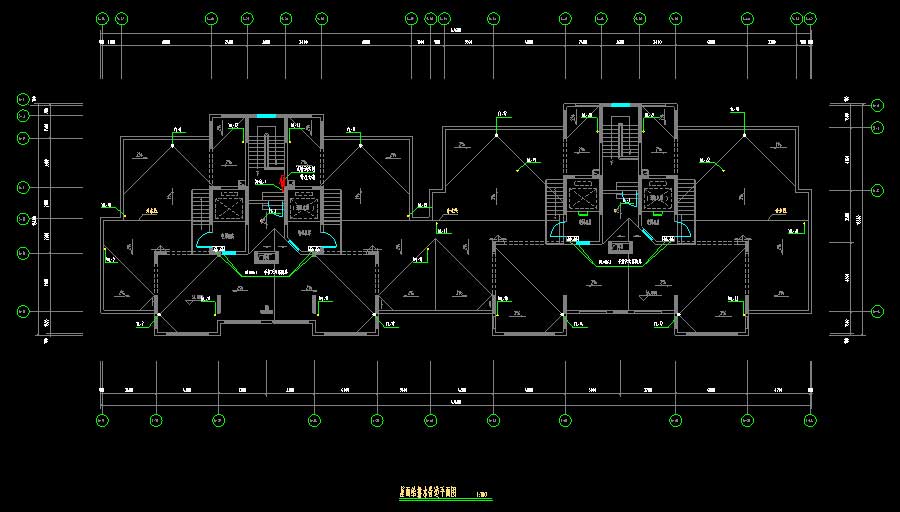

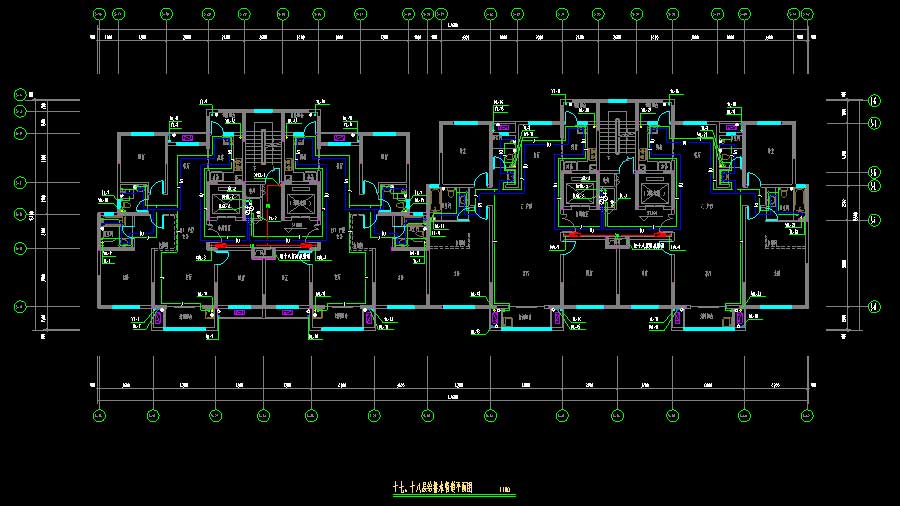

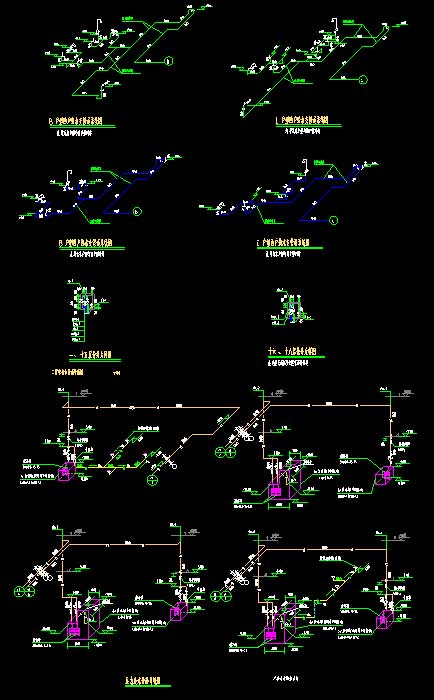

说明:该项目为某高层住宅楼给排水施工图,建筑高度为54米,地上层数18层,局部地上15层,地下层数为2层,总建筑面积为16256.25平方米。本工程包括生活给水系统、生活热水、生活污废水系统、消火栓给水系统、自动喷水灭火系统、灭火器具配置系统及气体灭火系统。图纸内容含:给排水说明,给排水管道平面图,自喷管道平面图,给水及消防管道平面图,生活给水、热水管道系统图,消火栓管道系统图,户内给水、热水支管道系统图,管井大样图,压力废水管道系统图,污、废水管道系统图,冷凝、雨水管道系统图,厨房、阳台及卫生间留洞图等等。无单独地库部分图纸。
消防设计:生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:重力排水供水方式 :供水体制:室外消火栓水量:20L/S室外消火栓水量:15L/S建筑面积:16256.25㎡建筑高度:54m地上层数:18层地下层数:1层高度类别:高层图纸深度:施工项目地址:设计时间:2018
