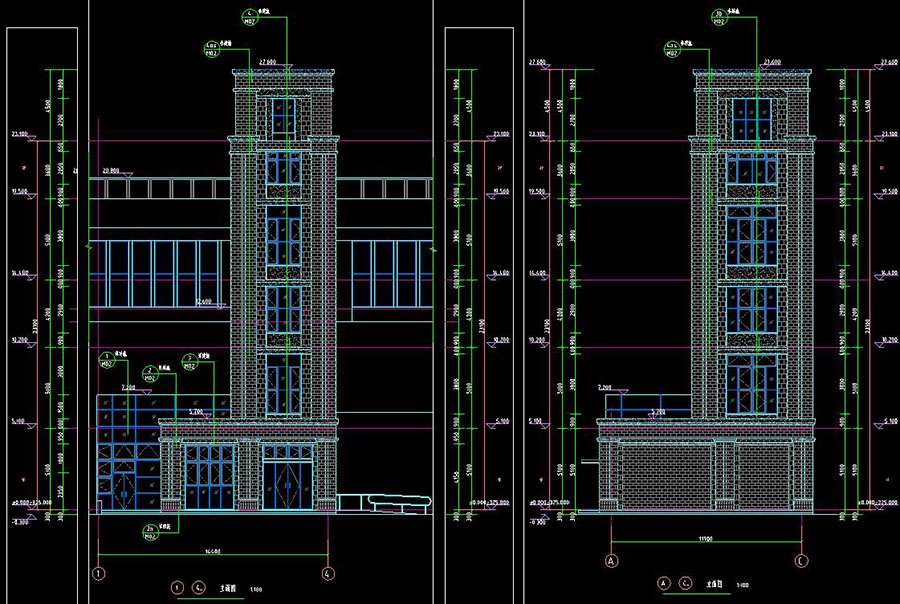

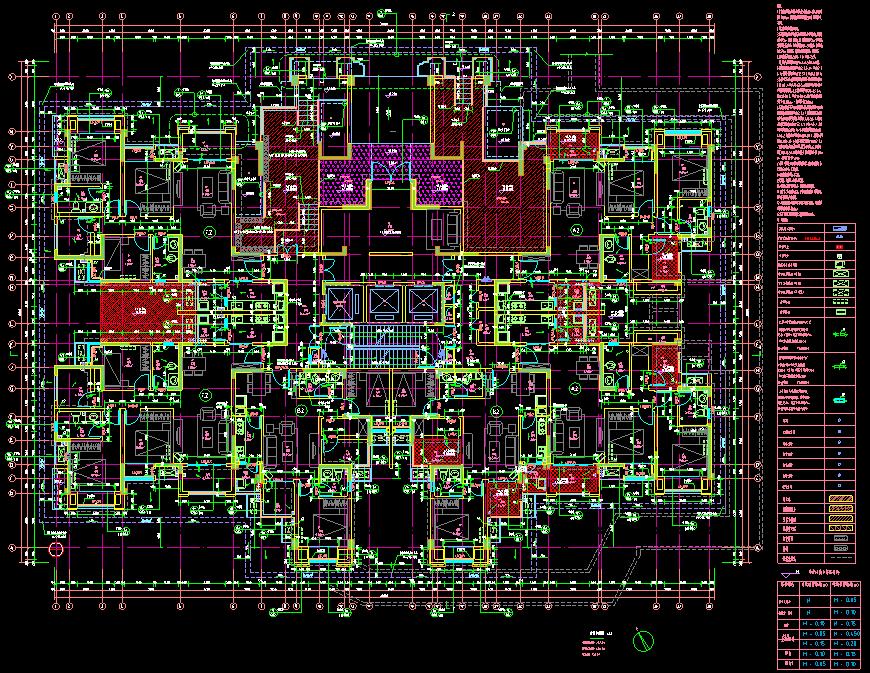

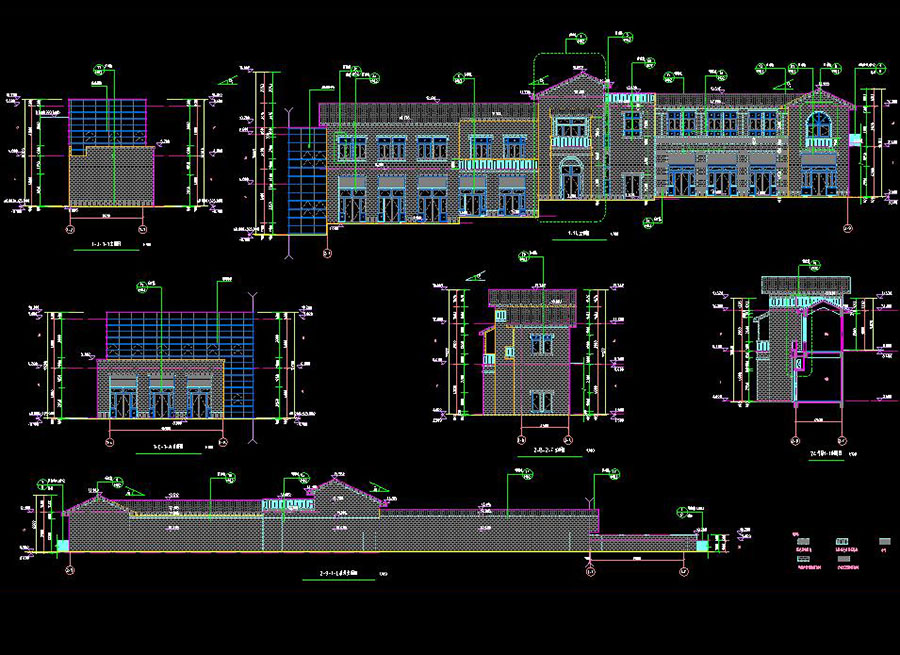

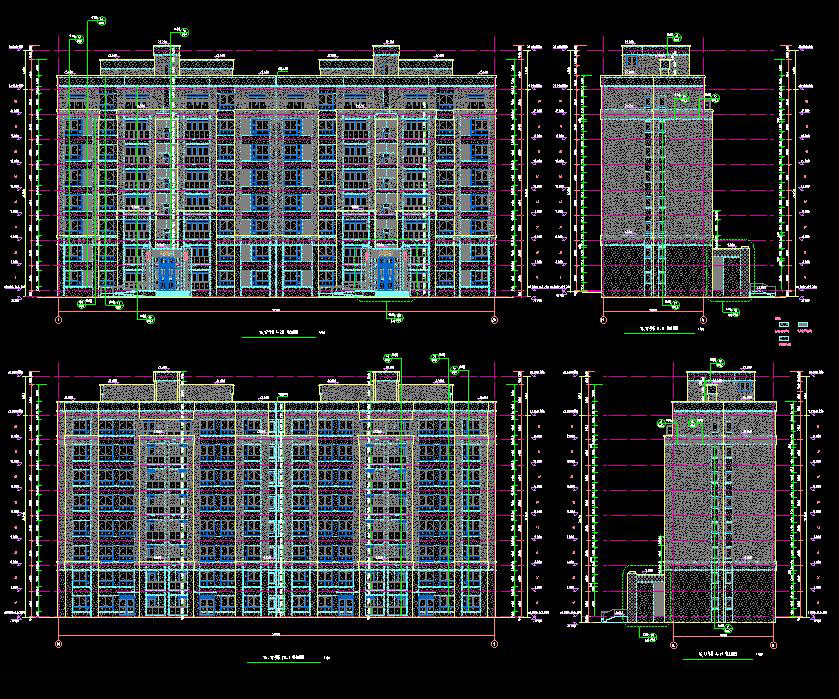

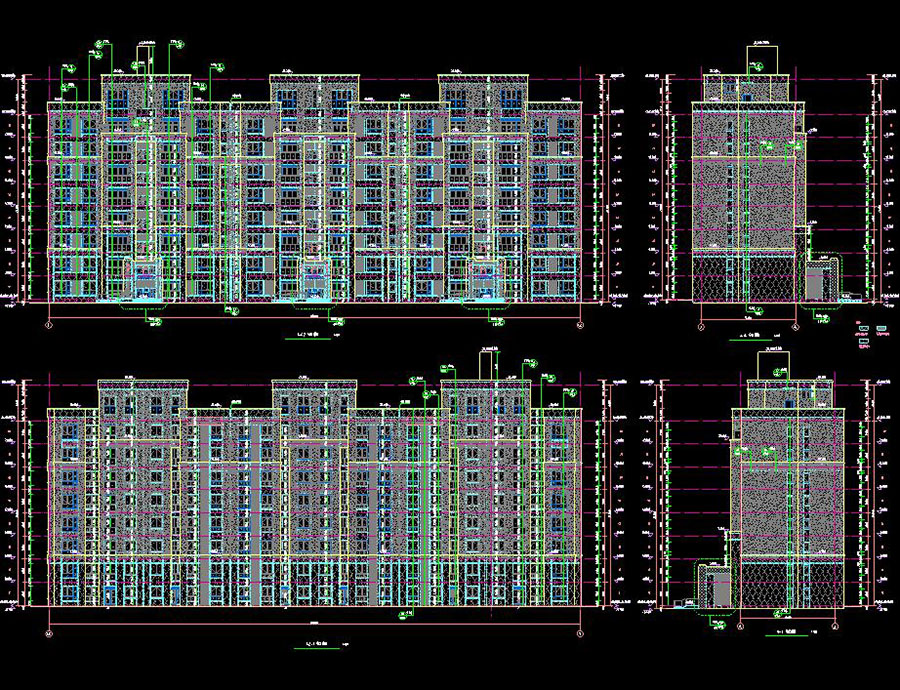

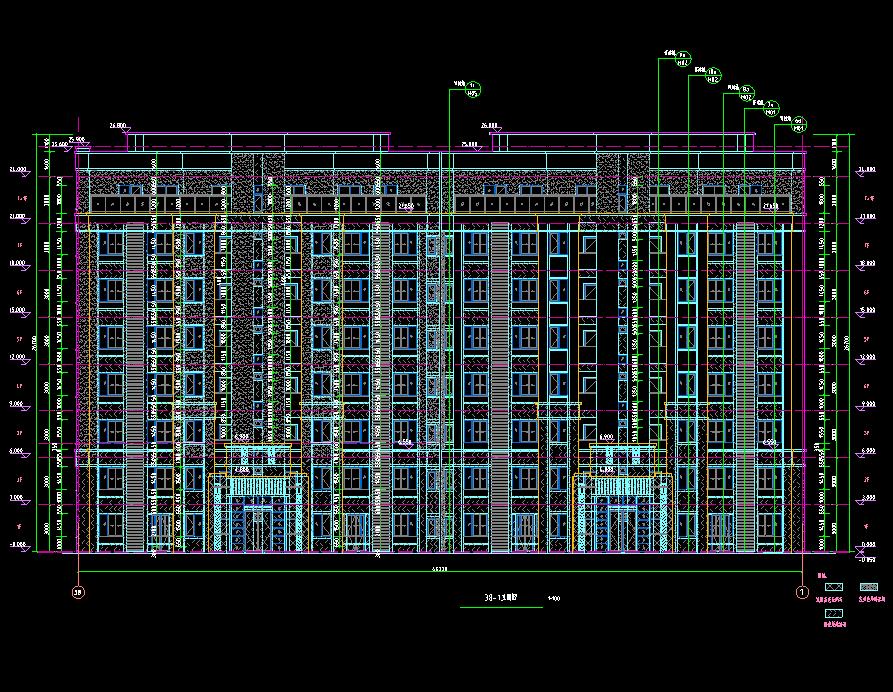

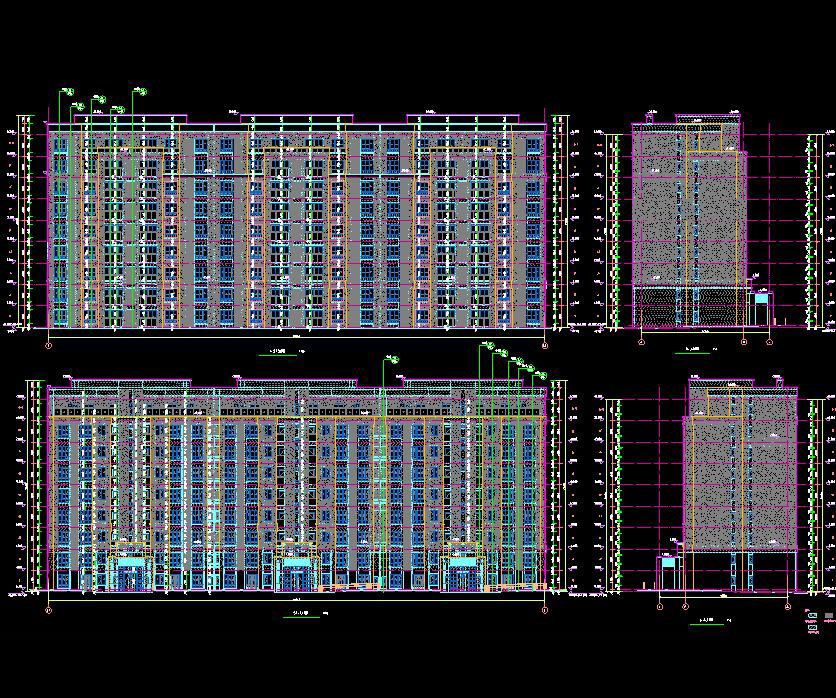

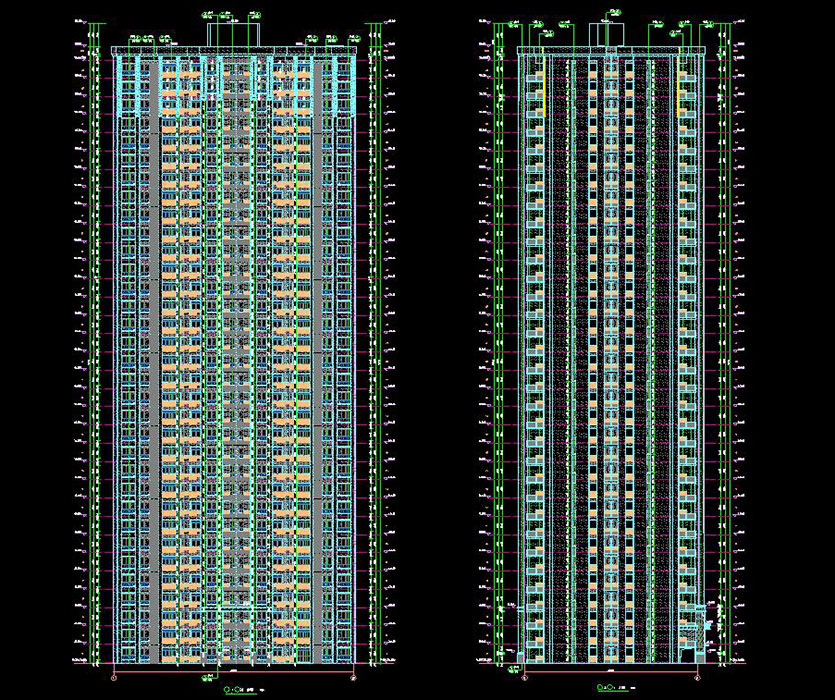

说明:本工程包含A3B项目1~24#楼、25、26号地下车库、幼儿园,D-5-2组团2、3#楼项目,其中A3B项目总建筑面积为152930.82㎡,1#楼为物管用房、公厕,地上2层,建筑高度为23.1m,建筑面积为252.44㎡,2#楼为商业,地上1层,建筑高度为5.1m,建筑面积为165.98㎡,3#楼为住宅/配套用房,地上8/吊1层,地下1层,建筑高度为24/3.9m,建筑面积为4648.63㎡,4、5#楼为住宅/商业网点,地上7 1/吊1、2层,地下1层,建筑高度为24/3.6、10.2m,建筑面积为4360.76、8966.04㎡,6、7、9、11~22#楼为住宅,地上8、7 1层,地下1层,建筑高度均为24m,建筑面积为2296.84~6979.67㎡,8、10、12#楼为住宅,地上8 1、9层,地下1层,建筑高度均为27m,建筑面积为5116.72~7924.09㎡,23、24#楼为住宅,地上2层,建筑高度均为9m,建筑面积为695.04、821.25㎡,幼儿园地上3层,建筑高度为10.8m,建筑面积为1501.45㎡,25、26号地下车库为车库、设备用房、住宅储藏间,地下1层,建筑高度为4.5m,建筑面积为9921.92、28052.56㎡,岗亭物管用房地上1层,建筑高度为3.6m,建筑面积为3.4㎡;D-5-2组团总建筑面积为212480.56㎡,2、3#楼均为地上33层,地下4层,建筑高度均为116.7m,建筑面积均为24465.27㎡;结构类型为框架、框架剪力墙,抗震设防烈度为6度。图纸包含:总平面图,绿地布置图,道路及竖向布置图,消防扑救示意图,建筑设计说明,建筑室外装修工程及室外环境工程做法及构造表,防水部位及高度一览表建筑大样一览表,各单体各层平面图,立剖面图,通用大样图,节点大样图,楼梯大样图,门窗大样图,节能专篇,地下车库一层平面图,地下车库一层防火分区示意图,地下车库顶板图,剖面图,地下车库风井大样,地下车库坡道大样,通用大样图等;结构设计总说明,节点大样,板面剪力墙(柱)平面布置图,平面布置图,梁平法施工图,楼梯详图,基础平面布置图,基础详图,车库顶板X、Y方向梁平法施工图等等(A3B项目仅包含建筑结构施工图)
建筑面积:165.98~8966.04,24465.27㎡地上层数:1,2,3,8,7 1,8 1,9,33层建筑高度:5.1,23.1,24/3.9,24/3.6,10.2,24,27,116.7m地下层数:1,4层高度类别:图纸深度:施工项目地址:重庆市设计时间:2014建筑风格:效果图:无
