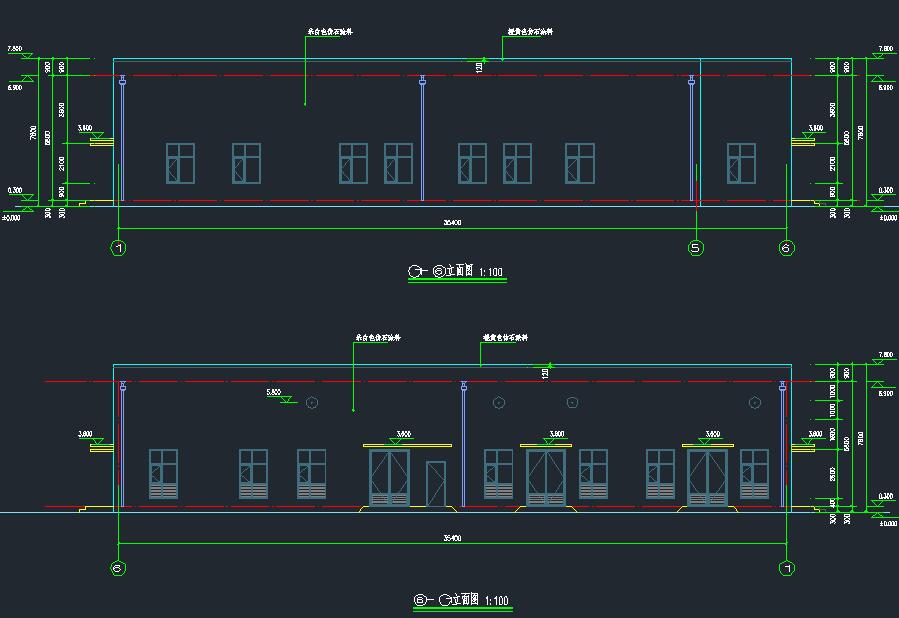

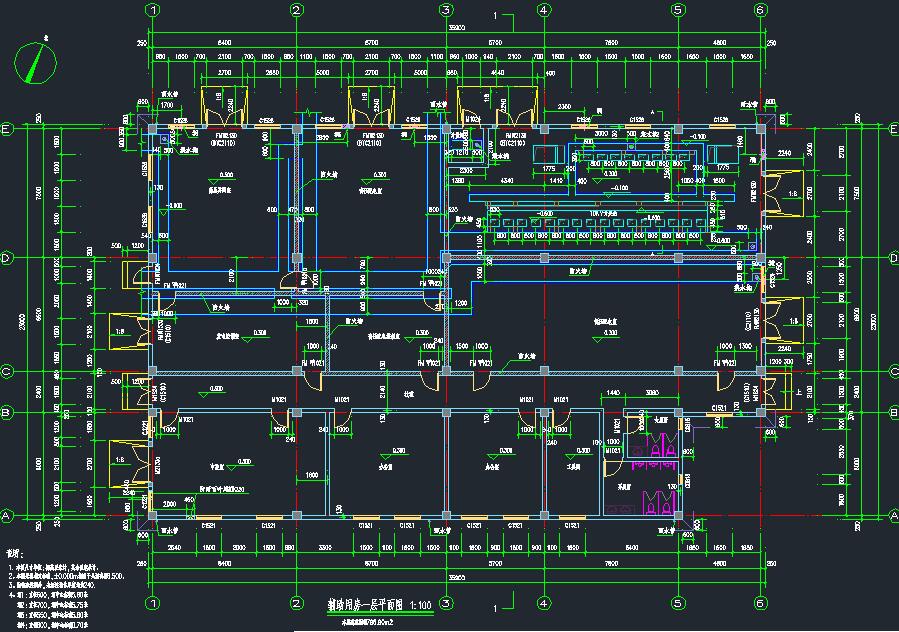

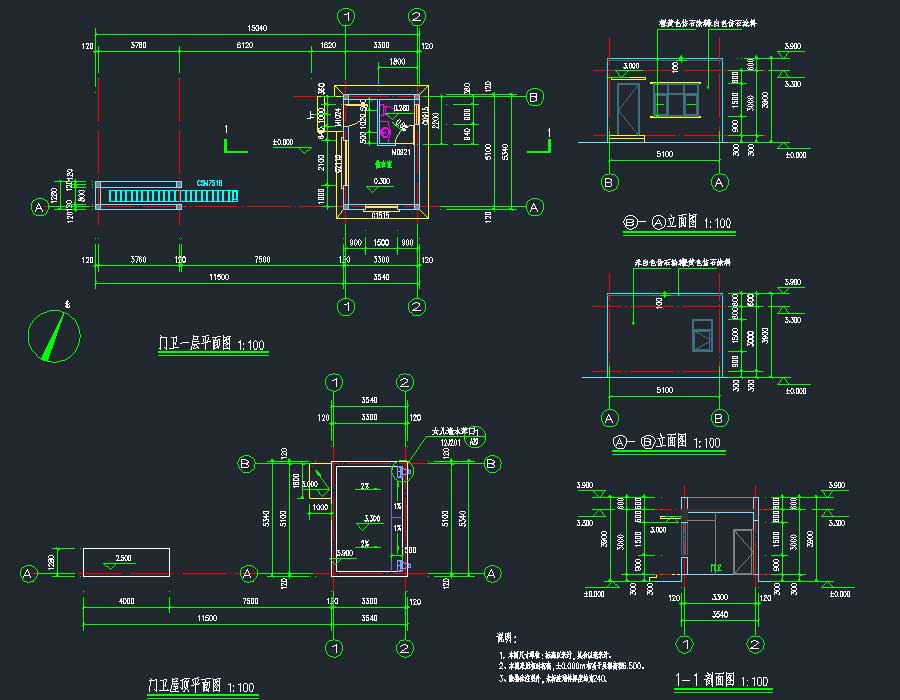

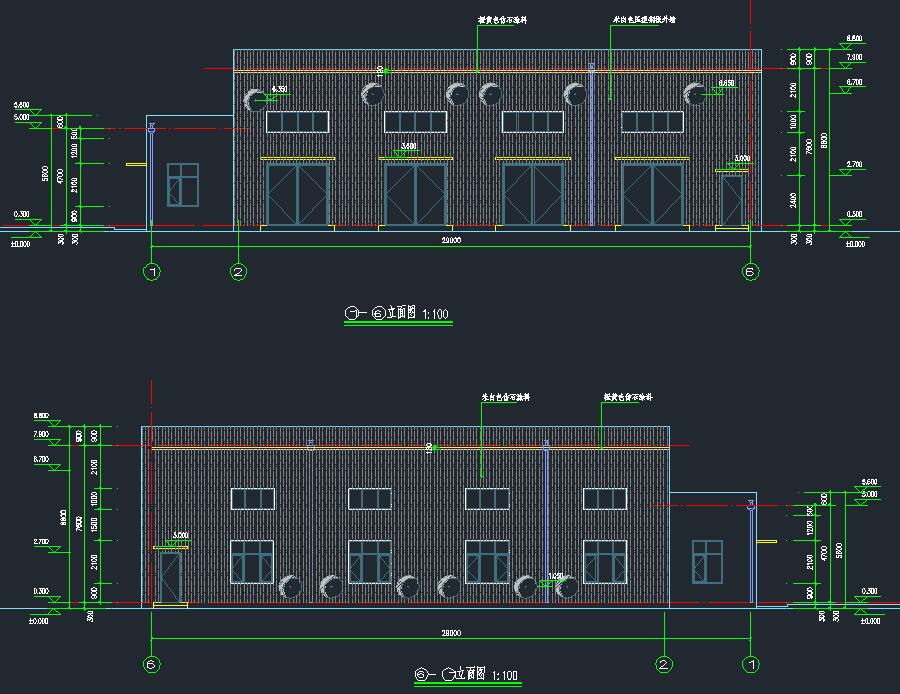

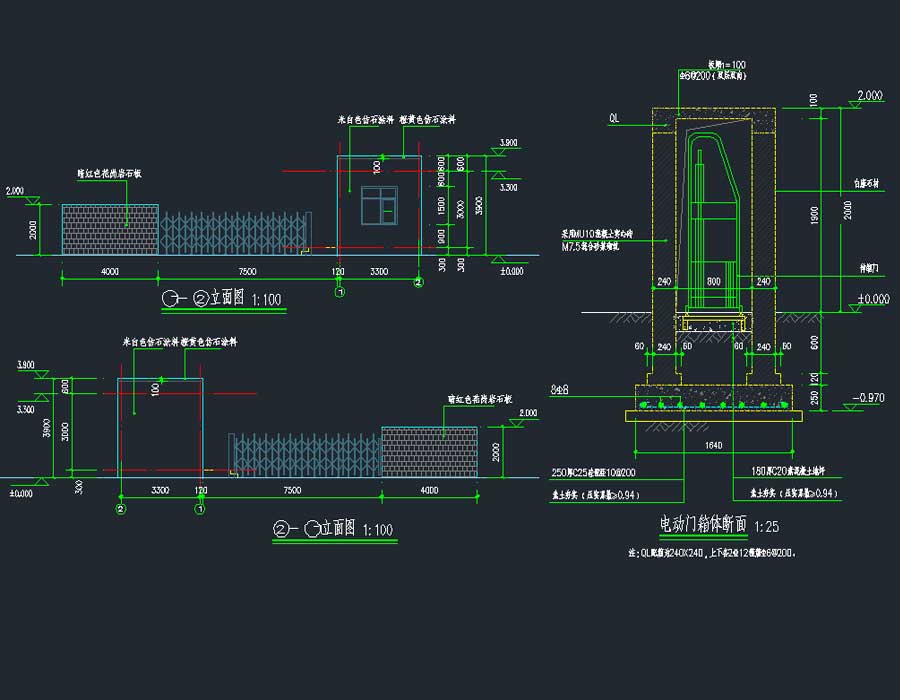

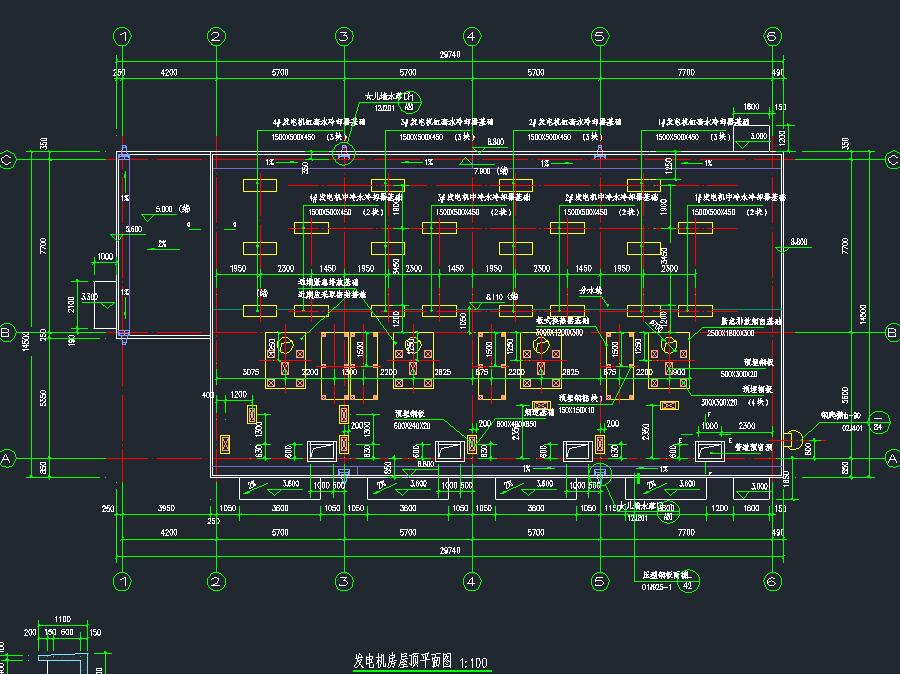

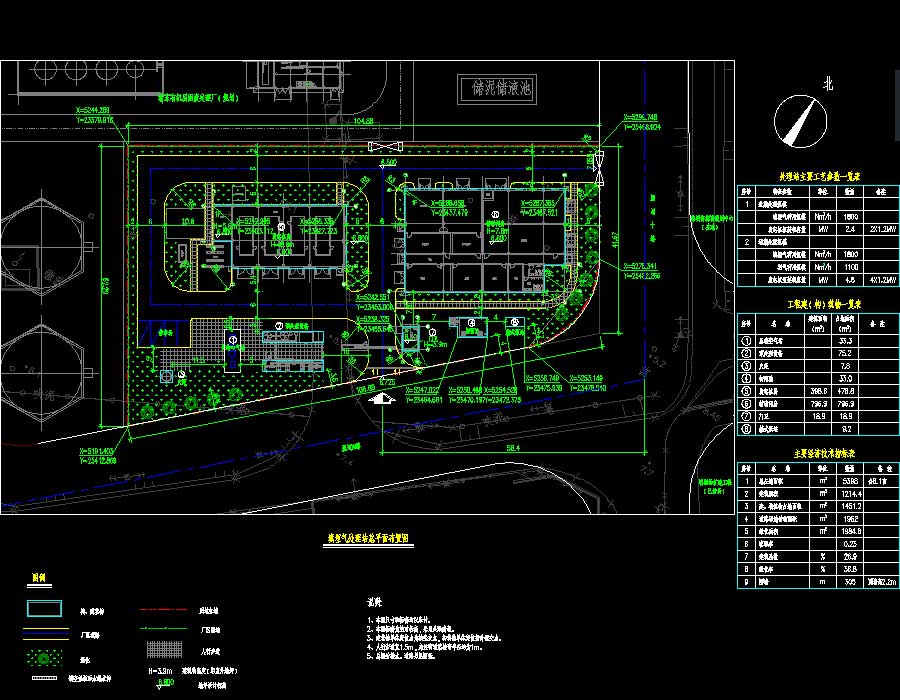

说明:某填埋场填埋气综合处置工程—发电机房、辅助用房、门卫、初期雨水池、火炬-箱式泵房建筑、结构、给排水、电气、暖通施工图(初期雨水池及火炬-箱式泵房缺部分专业图纸),项目占地面积0.5399公顷(合8.1亩)填埋气利用“发电上网”的主体工艺,净化后的填埋气送入内燃机发电机组进行发电,产生的电能除处用外,剩余部分接至厂区内10KV关站的高压母线并网。项目主要工艺单元包括填埋气收集系统、填埋气预处理系统、发电及余热利用系统等。图纸内容含建筑施工图总说明、填埋气处理站总平面图及道路平面布置图、厂区道路结构图、各单体平,立,剖面图、门窗表及详图、卫生间详图、节能说明和结构总说明、各单体桩位平面布置图、承台,基础拉梁结构平面图、柱,梁平面配筋图、结构平面图、设备基础详图、墙梁平面布置图、预处理撬装基础条件图、火炬基础条件图及布置图、水封井土建条件图、预处理设备基础及平面布置图、箱式泵房基础结构图、火炬基础结构图、预处理设备—水封井结构图和给排水说明、给排水管线总平面图、初期雨水池工艺设计图、发电机房给排水平面布置图、辅助用房及门卫给排水平面布置图及系统布置图、箱式泵站工艺布置图和照明总说明、照明配电系统及SPD示意图、路灯照明箱接线图、总平面照明布置图、照明说明、主结线图及材料表、照明布置图、屋顶防雷布置图、基础接地布置图、等电位布置图、10KV开关站照明主结线图和通风空调设计说明及各单体通风空调图等。
建筑面积:地上层数:1层建筑高度:地下层数:高度类别:低层图纸深度:施工项目地址:上海市设计时间:2014建筑风格:现代效果图:无
