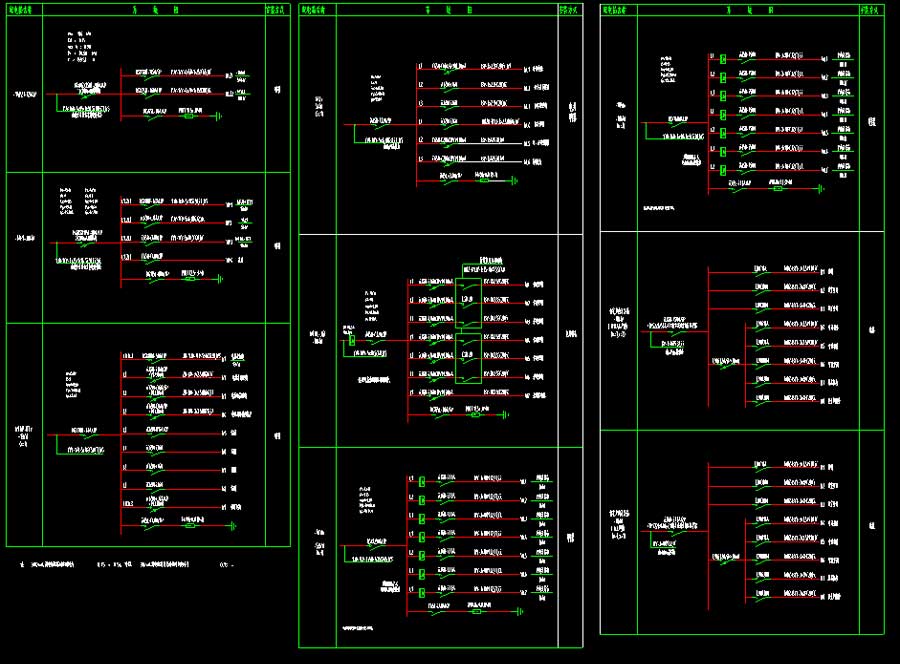

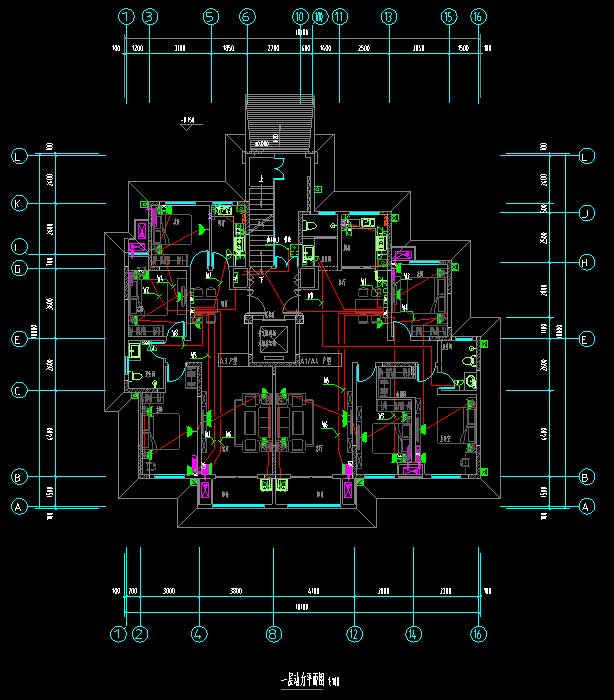

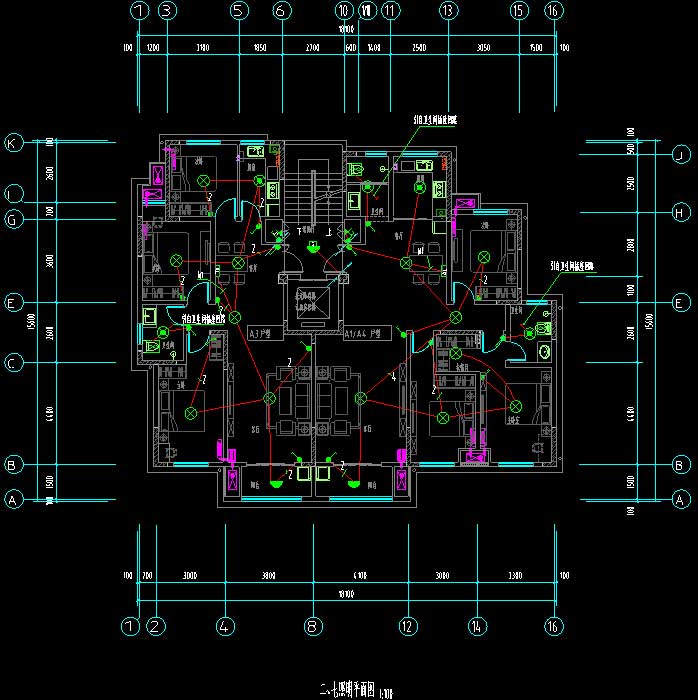

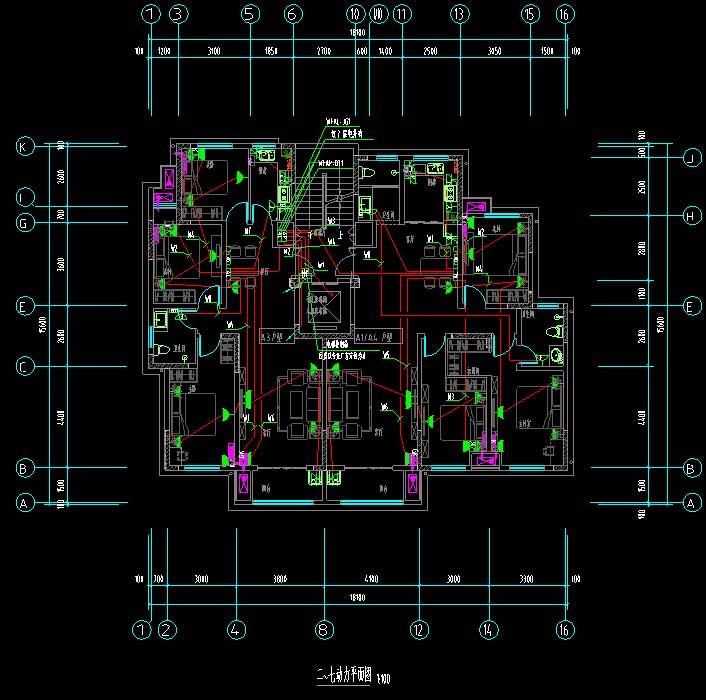

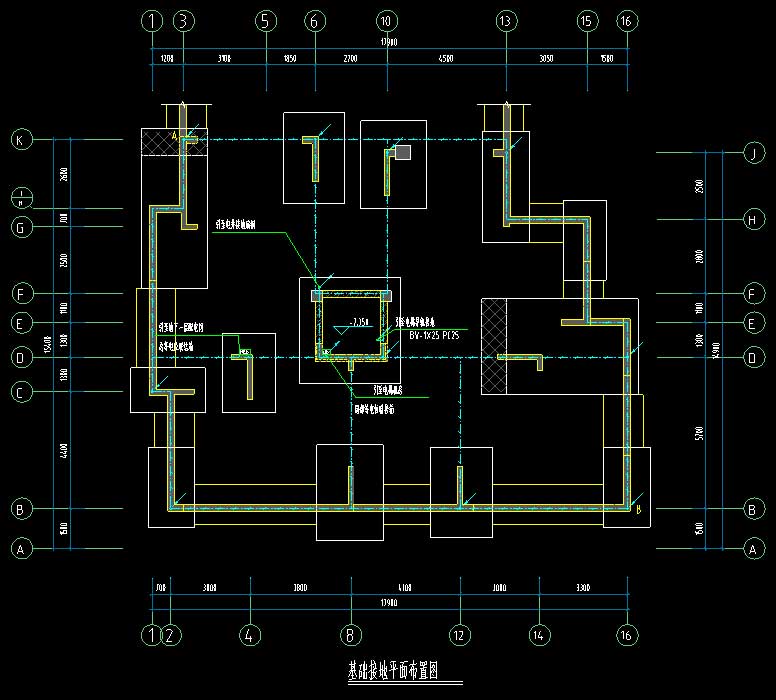

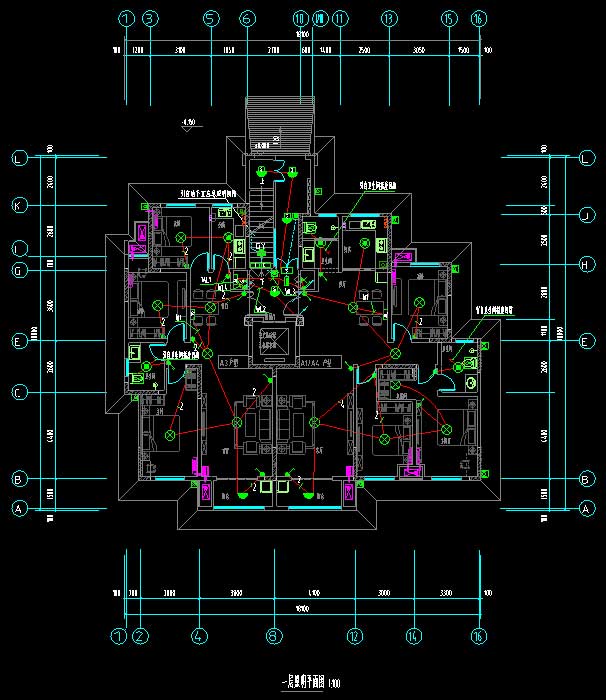

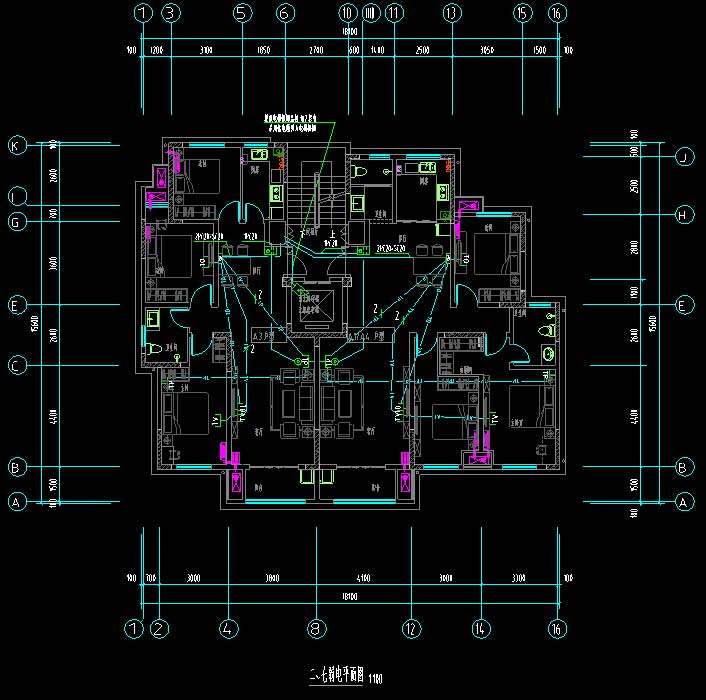

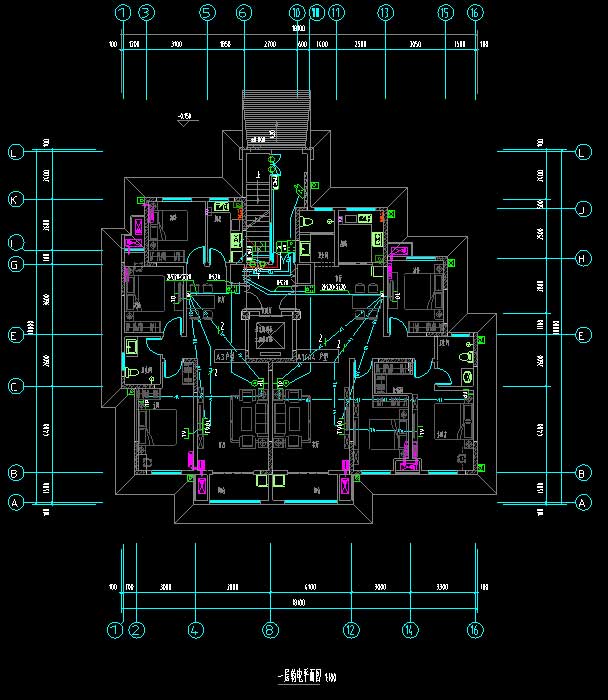

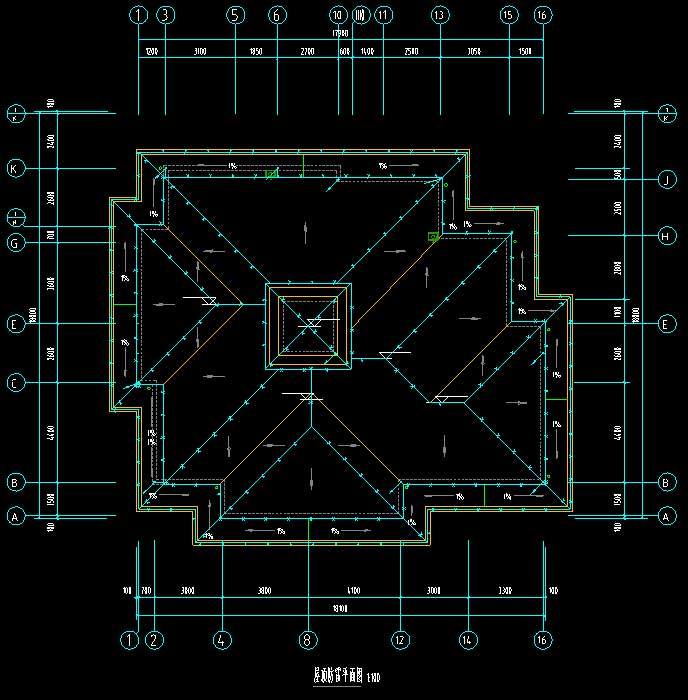

说明:该项目为某中高层住宅楼电气施工图,抗震设防烈度为7度,主要结构形式为剪力墙结构,建筑高度为21米,地上层数7层,地上建筑面积为1693.44平方米。设计范围:1.220/380V配电系统2.建筑物防雷、接地系统及安全措施3.有线电视系统4.光纤入户系统5.对讲系统。图纸内容含:电气说明,配电干线系统图,弱电系统图,电井平面布置图,配电箱系统图,总等电位联结竖向示意图,总等电位联结端子箱,照明平面图,干线平面图,消防、控制平面图,动力平面图,弱电平面图,屋顶防雷平面图,基础接地平面图。无单独地库部分图纸。
建筑面积:1693.44㎡地上层数:7层建筑高度:21m地下层数:1层高度类别:中高层图纸深度:施工项目地址:河南省设计时间:2021
