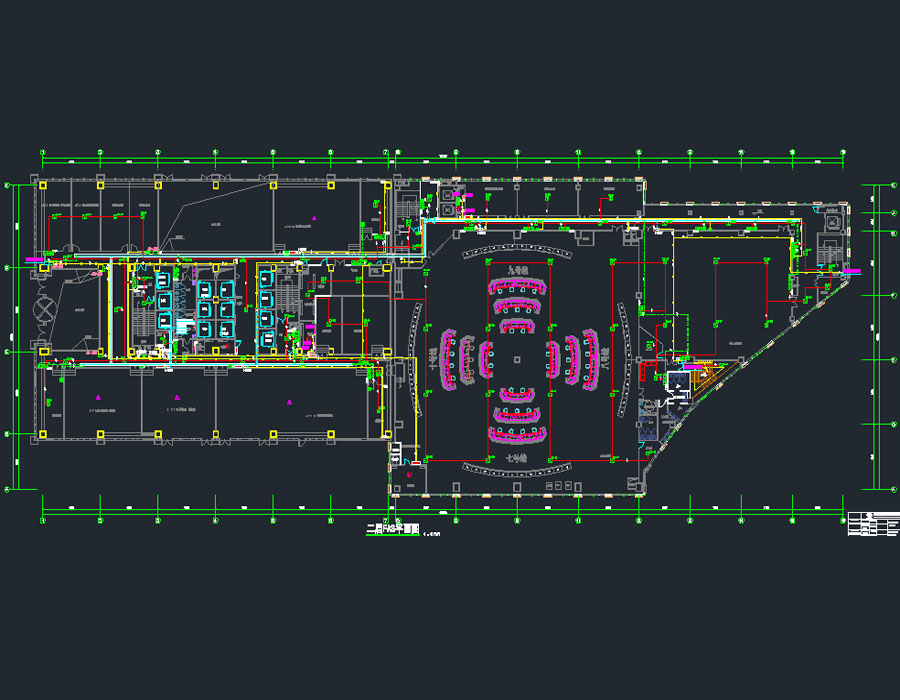

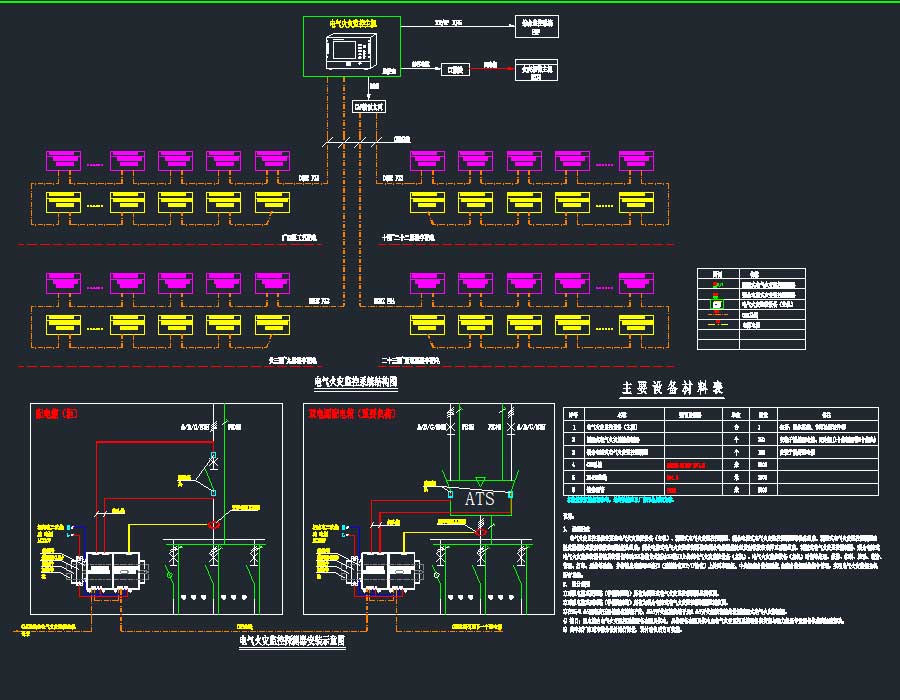

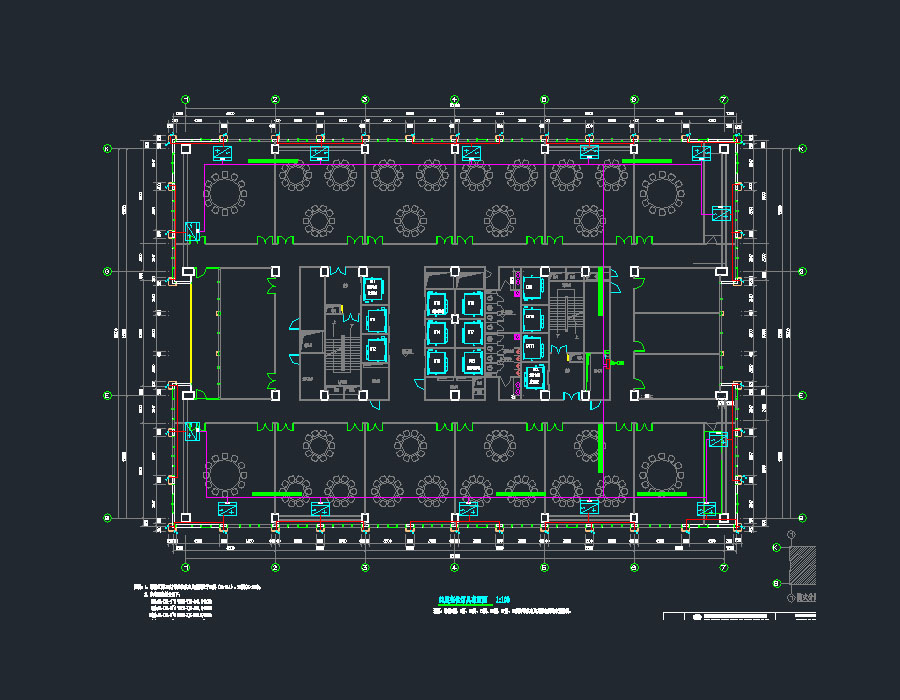

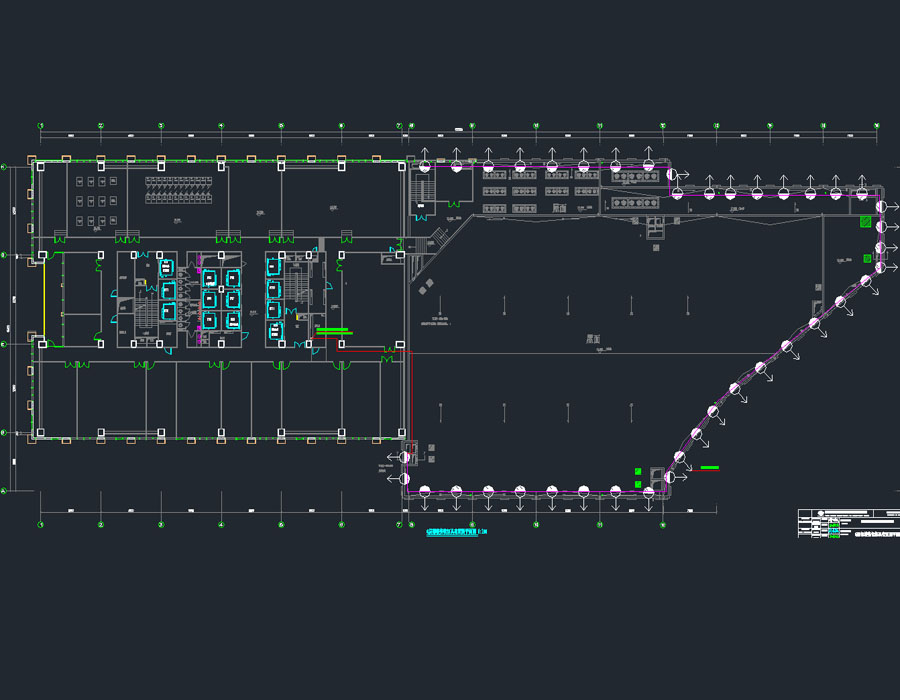

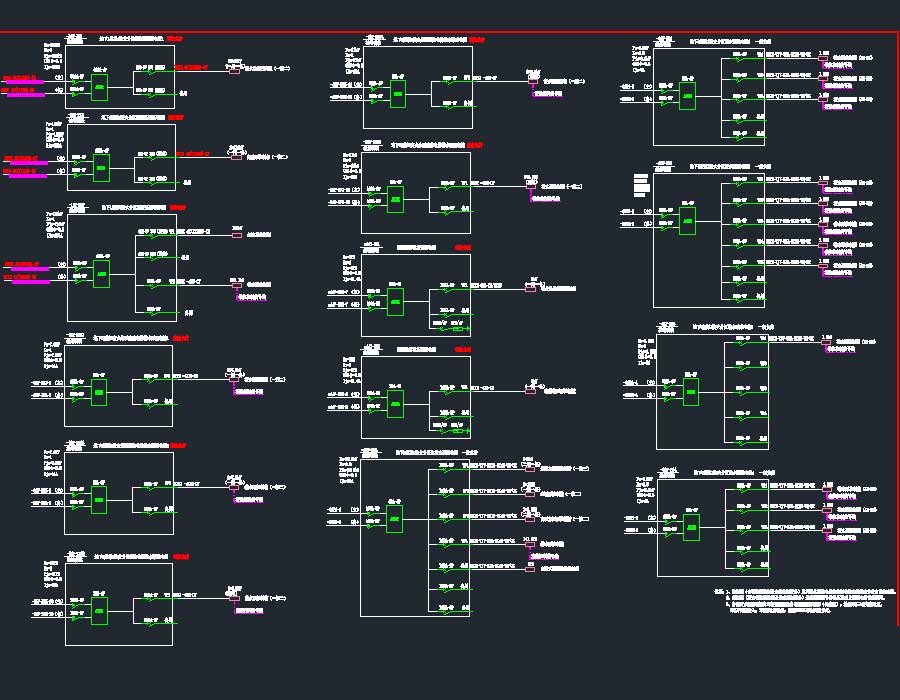

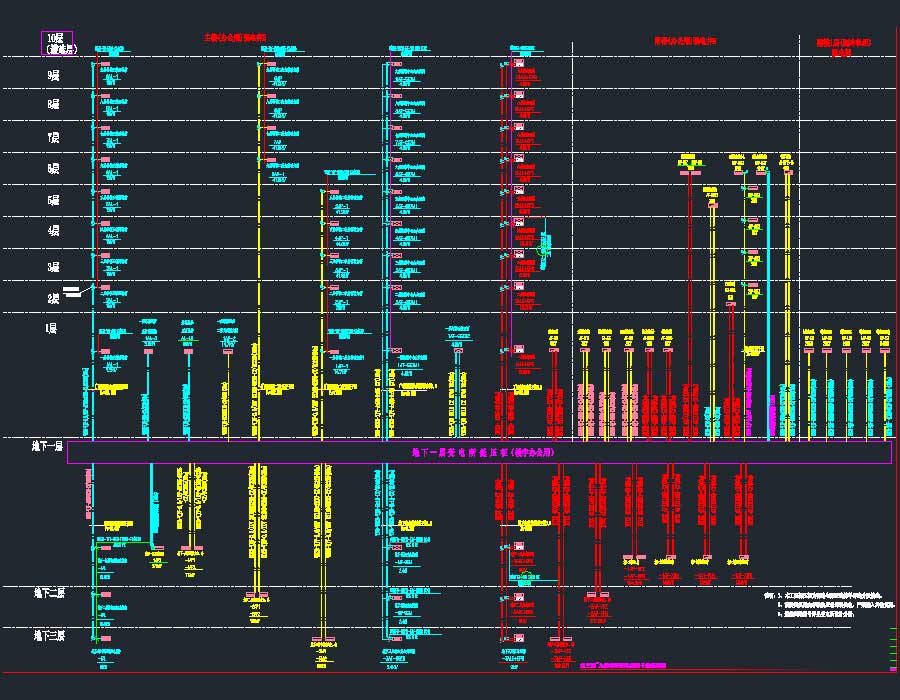

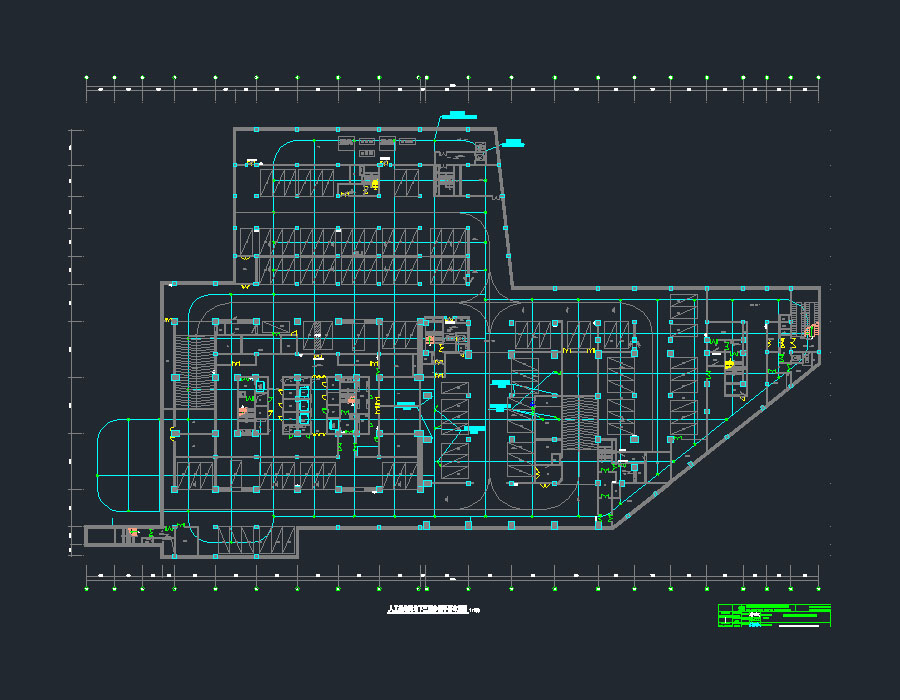

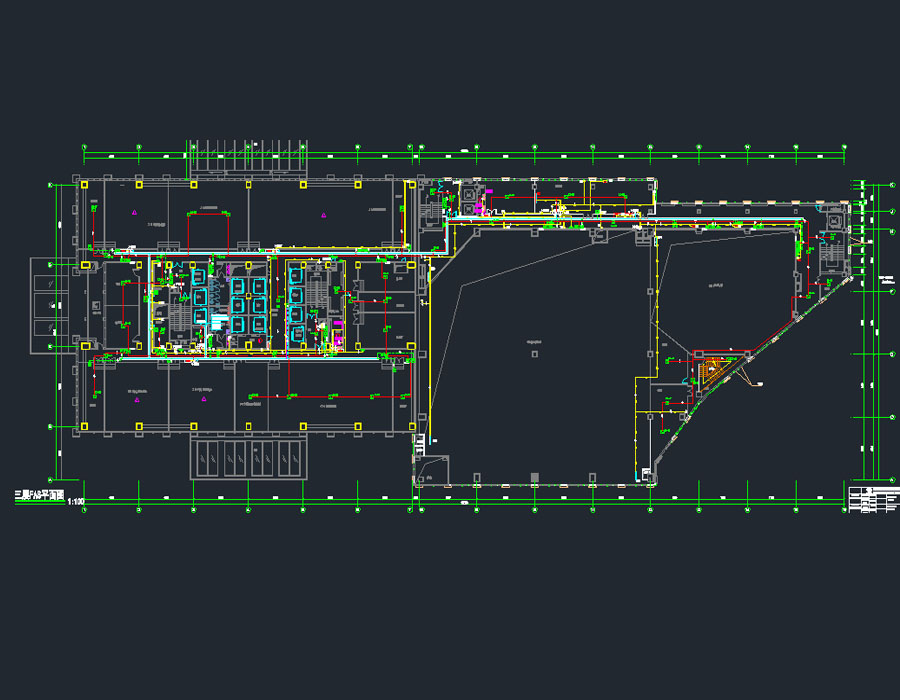

说明：该项目为某33层超高层地铁线网控制中心给排水、电气、暖通施工图，地上部分主要由三部分组成:自下而上分别为控制中心用房、控制中心功能用房、运营管理用房。地下部分有三层，功能主要为设备用房，机动车停车，非机动车停车等。总建筑面积为104640平方米，主楼地上33层，建筑高度为150米；裙房5层，局部6层，建筑高度为23.95米；地下室三层，深15.8米。主要功能为控制调度功能（包括控制调度用房及相应综合监控、信号、AFC用房及相配套的设备用房等）、办公用房及对外出租用房。图纸包括:给排水说明，主要材料表，总平面图，给排水及消防、自喷平面图，卫生间大样图，中水、消防泵房平剖面及系统图，给水泵房大样图，冷水、中水、污水及废水系统原理图，消火栓、自喷系统原理图，地下室给排水平面图及系统图，气体灭火系统说明及原理图和平面图，超细干粉灭火系统说明及平面图等和电气说明，配电竖向干线系统图，一级动力箱系统图，普通双电源切换箱系统图，配电系统图，二级负荷动力配电系统图，普通风机控制箱系统图，三级负荷配电系统图，照明配电系统图，工艺配电系统图，工艺精密空调配电系统图，动力配电、照明、插座平面图，接地系统图，人工接地网平面布置图，自然接地平面图，屋面防雷平面图，消防设备电源监控系统网络拓扑图及安装示例，电气火灾监控系统结构图，火灾监控探测器竖向面点图，防火门监控系统图及现场安装参考图例，电能质量管量系统结构图，景观亮化配电系统图，室外景观灯具平面布置图，立面亮化灯具布置图等和暖通说明，主要设备材料表，通风排烟防烟系统原理图，排风排烟系统原理图，空调冷水系统原理图，多联机系统原理图，通风、防排烟、风管、水管平面图，空调自控原理图，空调冷水系统自控原理图，空调机房平剖面图等。
