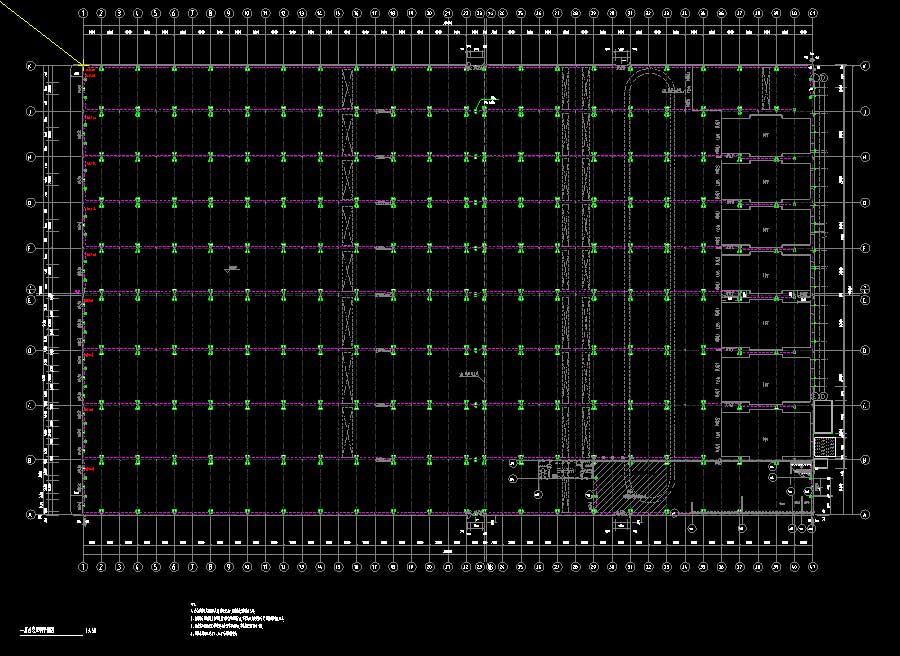

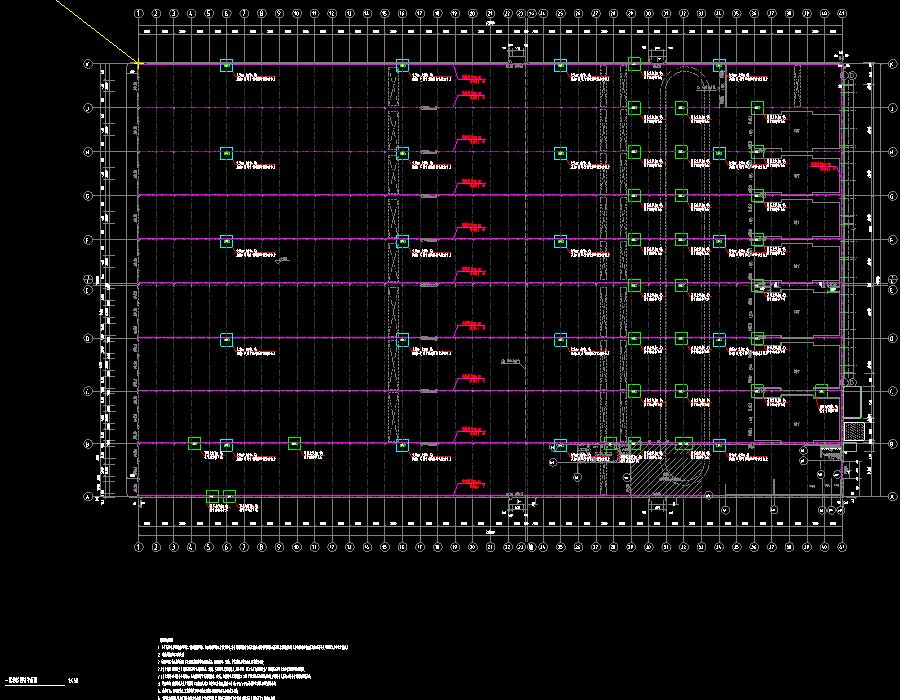

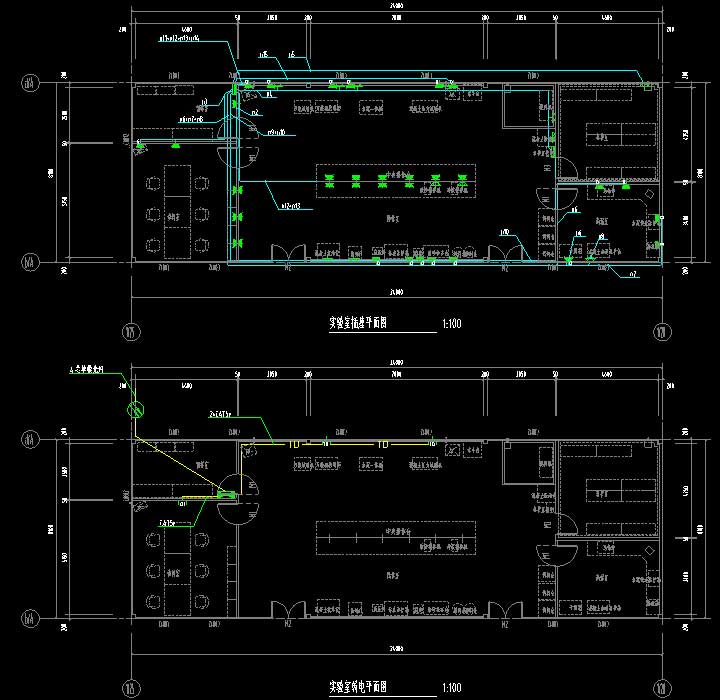

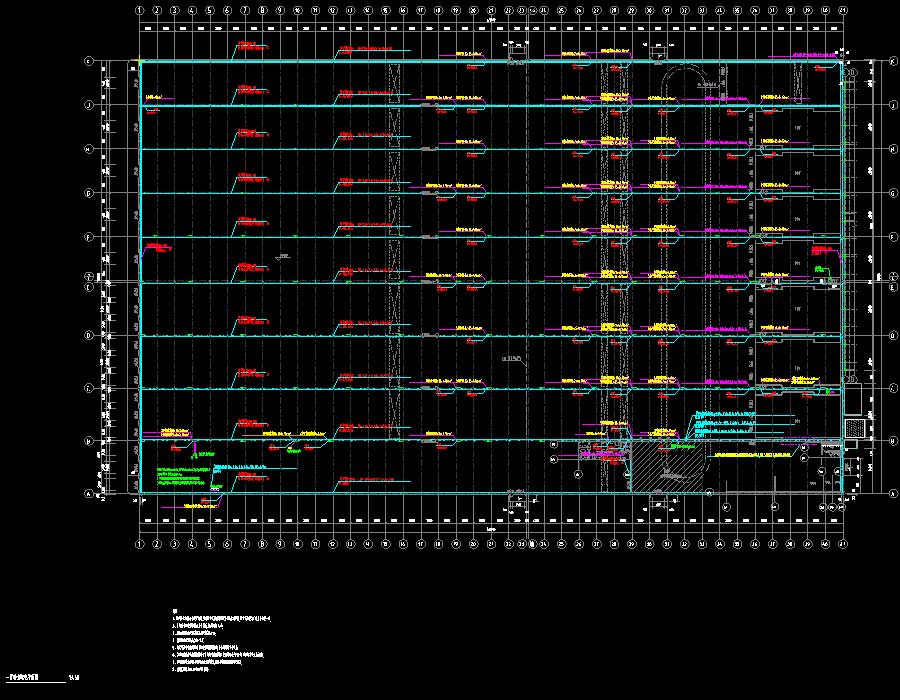

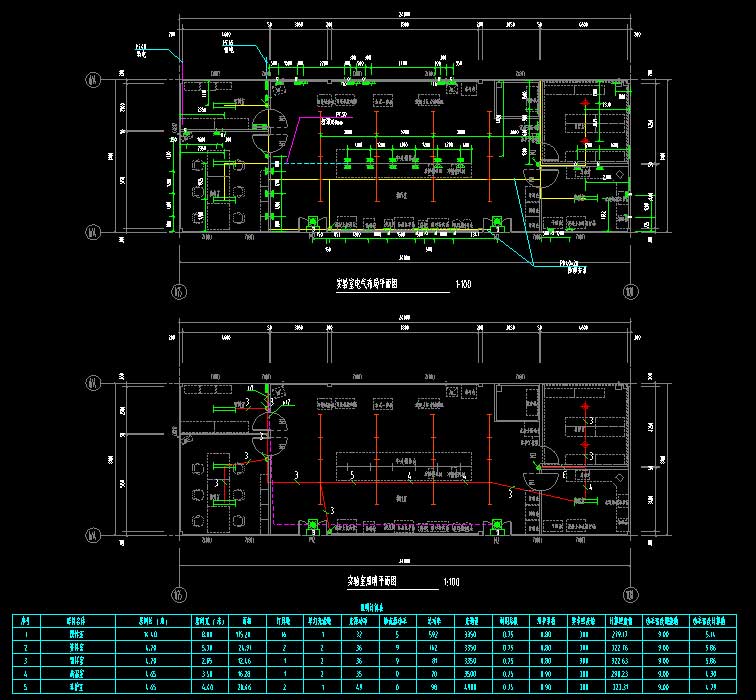

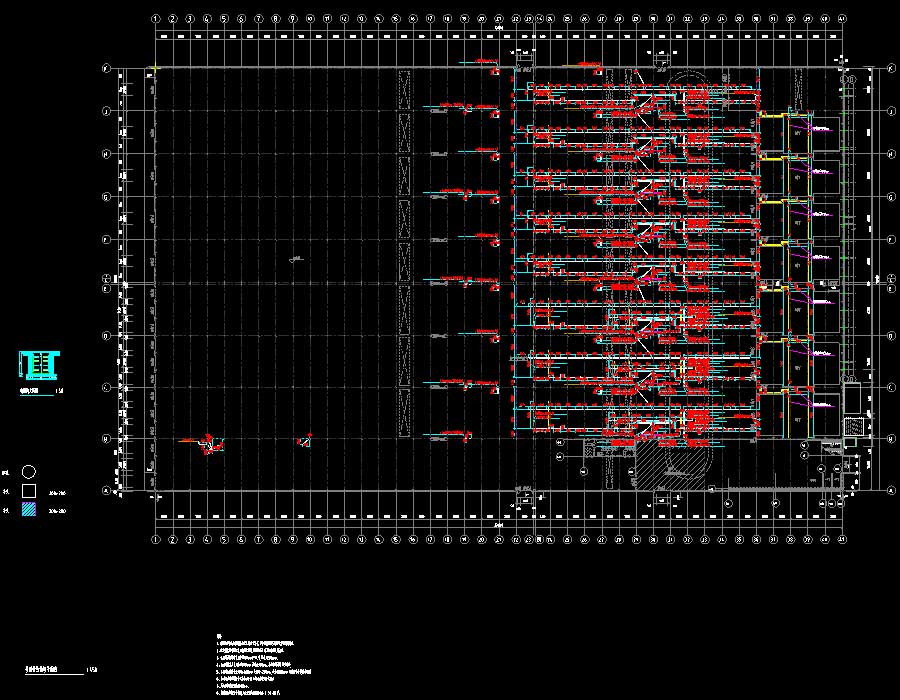

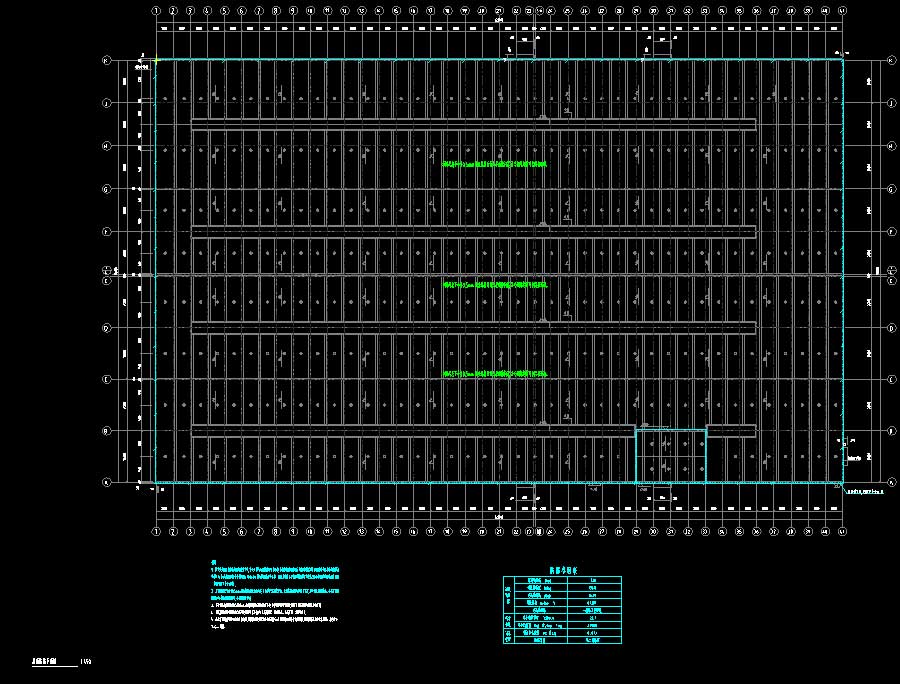

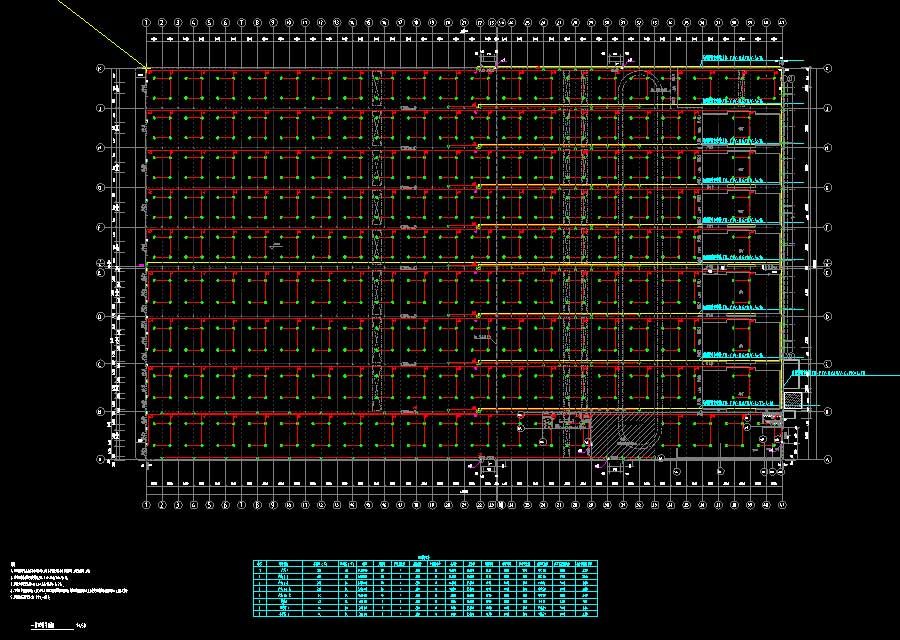

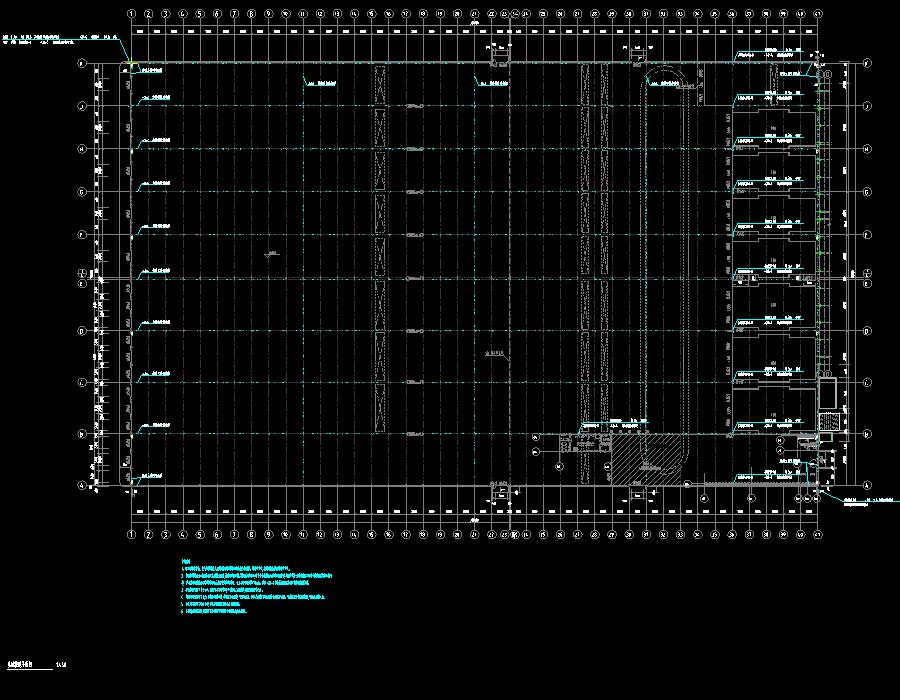

说明:该项目为某低层厂房电气施工图,抗震设防烈度为6度,主要结构形式为门式钢架结构,屋面为彩钢板,建筑高度为16.99米,地上层数1层,总建筑面积为63487.82平方米。设计范围:1220/380V动力配电系统、照明系统;建筑物防雷、接地系统及安全措施。图纸内容含:电气说明,配电干线系统图,电气系统图,照明平面图,应急照明平面图,动力配电平面图,通信网络平面图,视频监控平面图,电气平面图,屋面防雷平面图,基础管线预埋平面图,基础接地平面图。
建筑面积:63487.82㎡地上层数:1层建筑高度:16.99m地下层数:高度类别:低层图纸深度:施工项目地址:湖北省设计时间:2019
