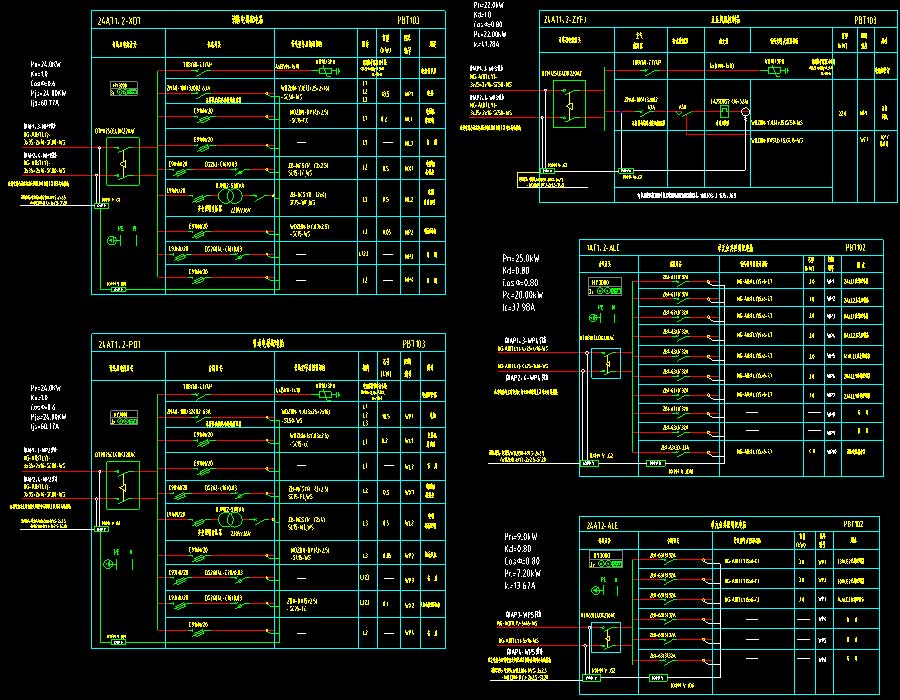

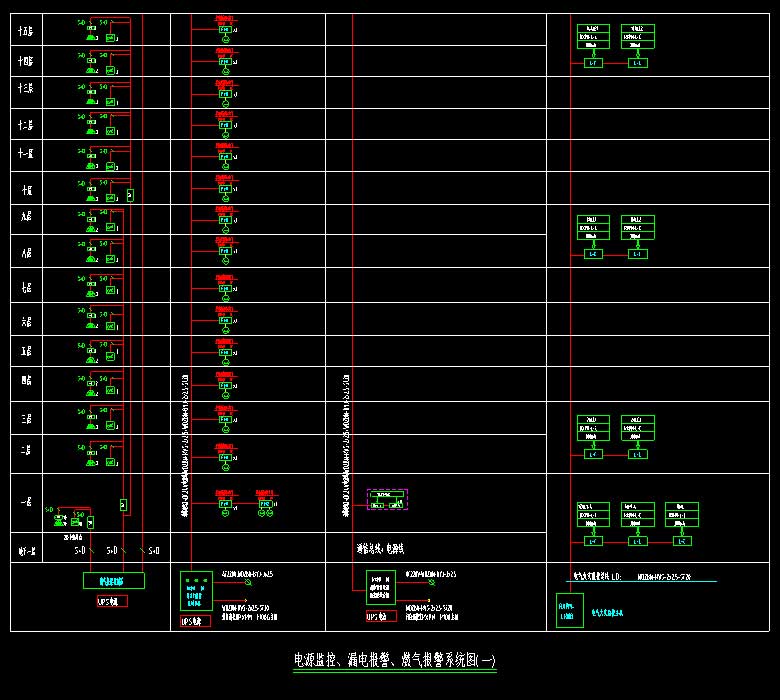

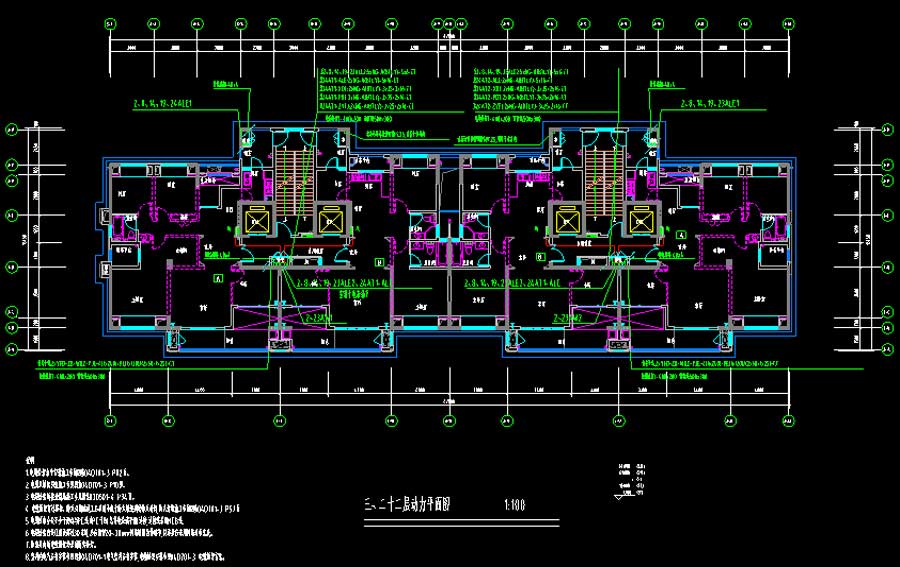

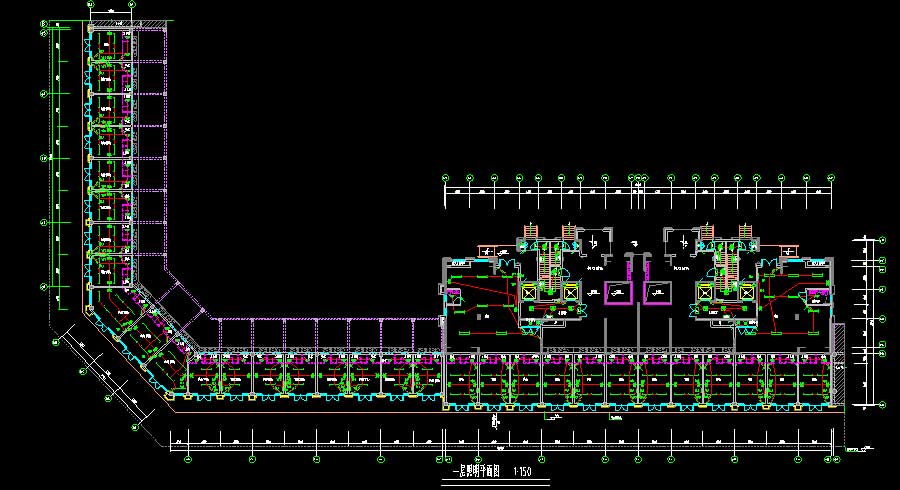

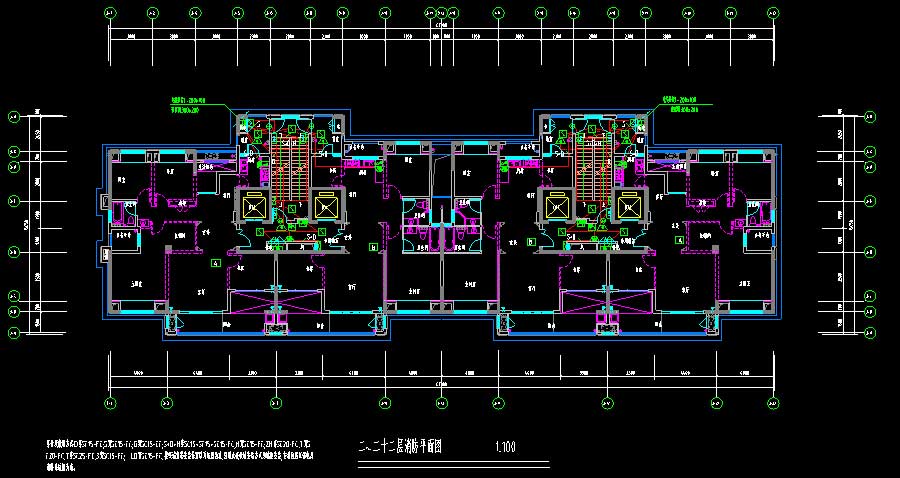

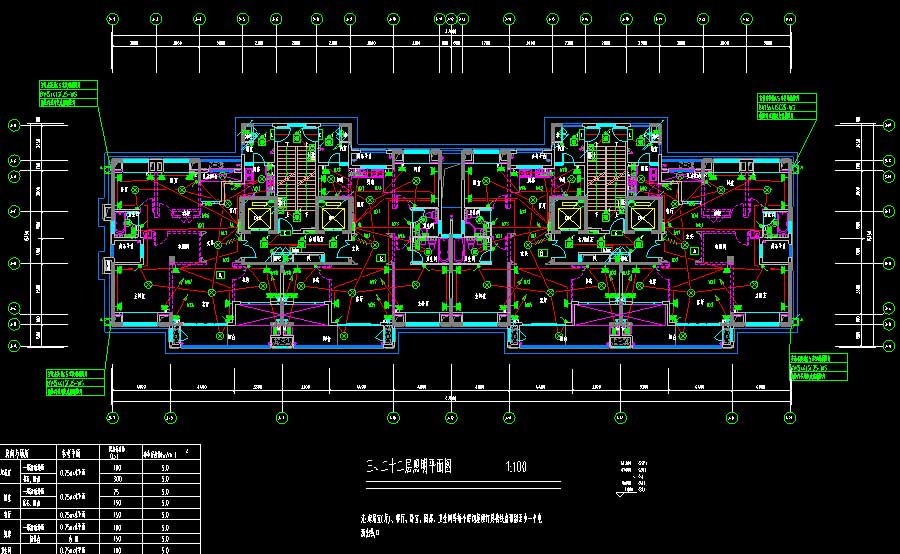

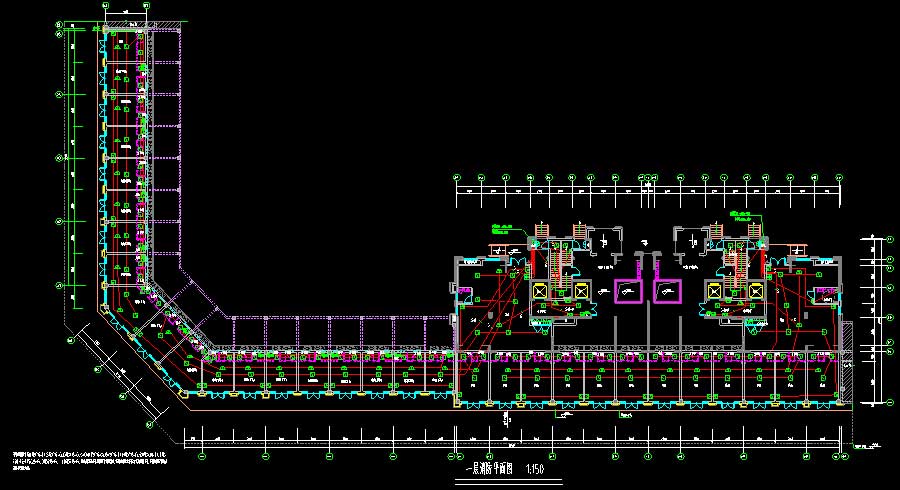

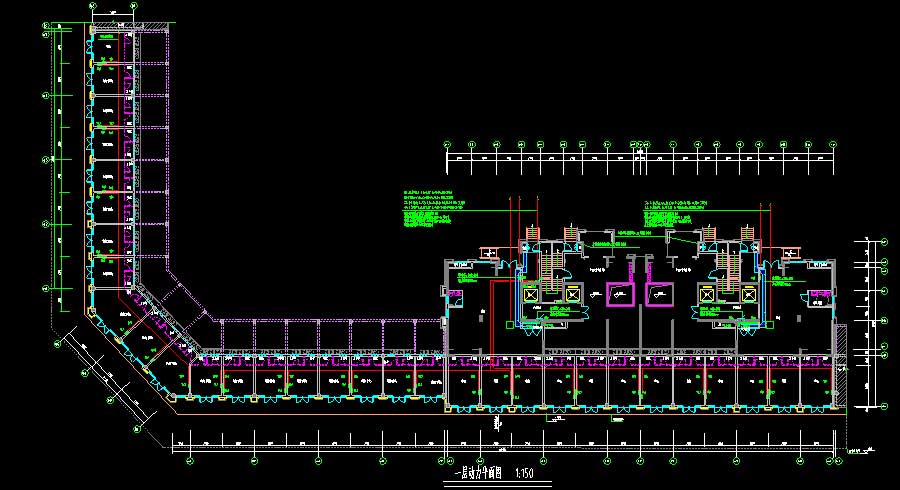

说明:该项目为某小区1~10住宅楼电气施工图,包括地下车库。其中,9、10#地上层数均为1层,建筑高度均为4.65米,建筑面积分别为131.5、94.2平方米;4#建筑高度为12.7米,地上层数2层;3#建筑高度为73.3米,地上层数24层,地下层数为1层,建筑面积为12498.47平方米;2#建筑高度为76.3米,地上层数25层,地下层数为1层,建筑面积为13048.25平方米;1#、5~7#地上层数均为26层,地下层数均为1层,建筑高度为79.3~79.45米,建筑面积为8536.9~14266.16平方米;8#地上层数28层,地下层数为1层,建筑面积为8540平方米;地库为地下1层,建筑面积为20097平方米。图纸内容含:电气说明,配电房配电系统接线图及电缆管线表,单元竖向系统图,配电箱系统图,动力平面图,照明平面图,照明及防雷平面图,屋顶层防雷及航障灯平面图,消防电气设计说明,火灾自动报警系统方框图,防火门监控安装详图,单元消防系统图,电源监控、漏电报警、燃气报警系统图,消防平面图。
建筑面积:14266.16,13048.25,12498.47,8536.9,8570.02,8570.02,131.5,94.2㎡地上层数:26,25,24,26,26,26,1,1层建筑高度:79.3,76.3,73.3,79.45,79.45,79.45,4.65,4.65m地下层数:1层高度类别:高层图纸深度:施工项目地址:浙江省设计时间:2016
