某轨道交通2号线某工点暖通专业施工图3312360514文件大小:6.23M图纸张数:41张推荐人:红叶晚萧萧所属分类:采暖通风
分 享
下  载
冷热源:空调系统:采暖系统:建筑面积:8308.49㎡建筑高度:11m地上层数:地下层数:2层高度类别:图纸深度:项目地址:湖南省设计时间:2014

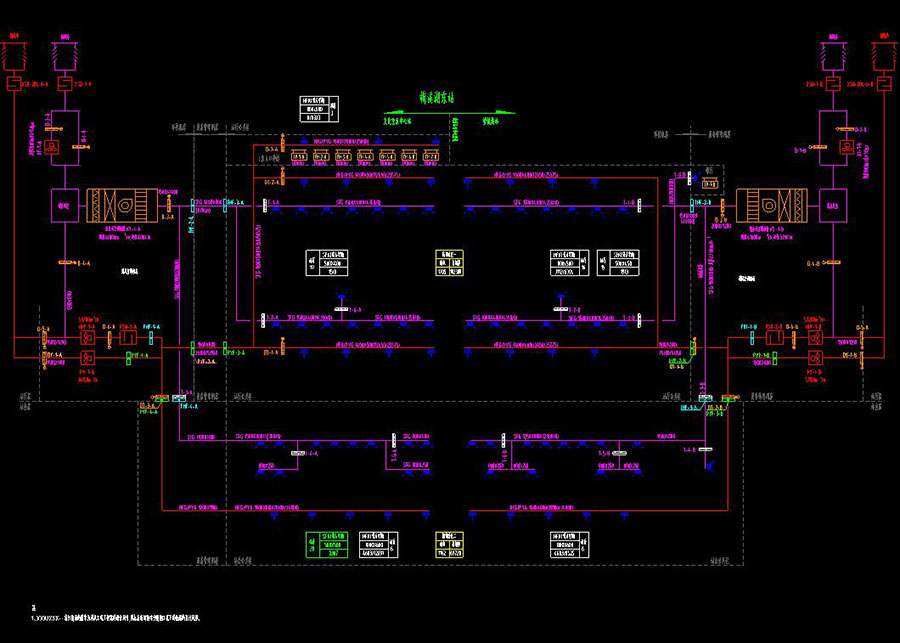

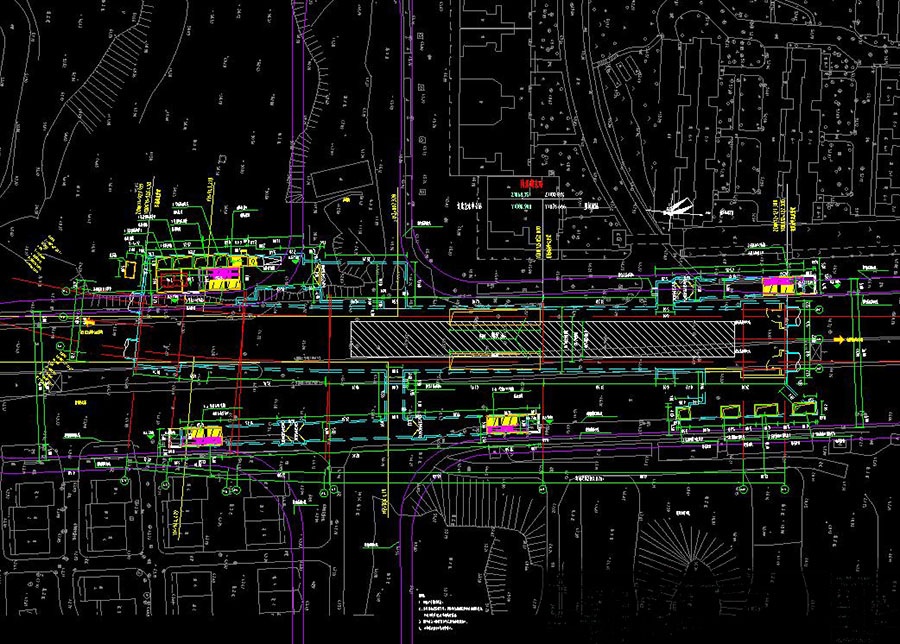

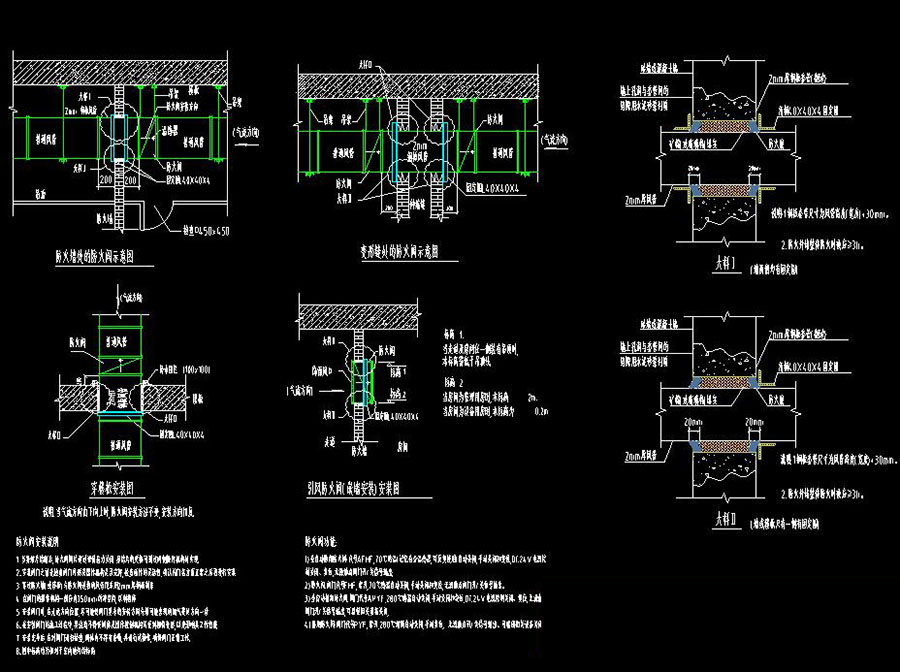

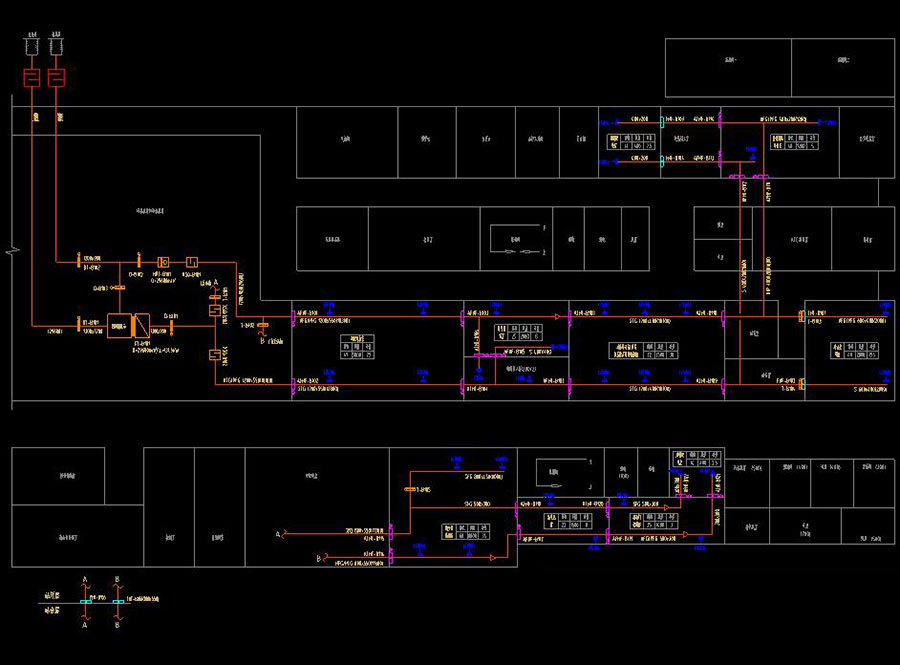

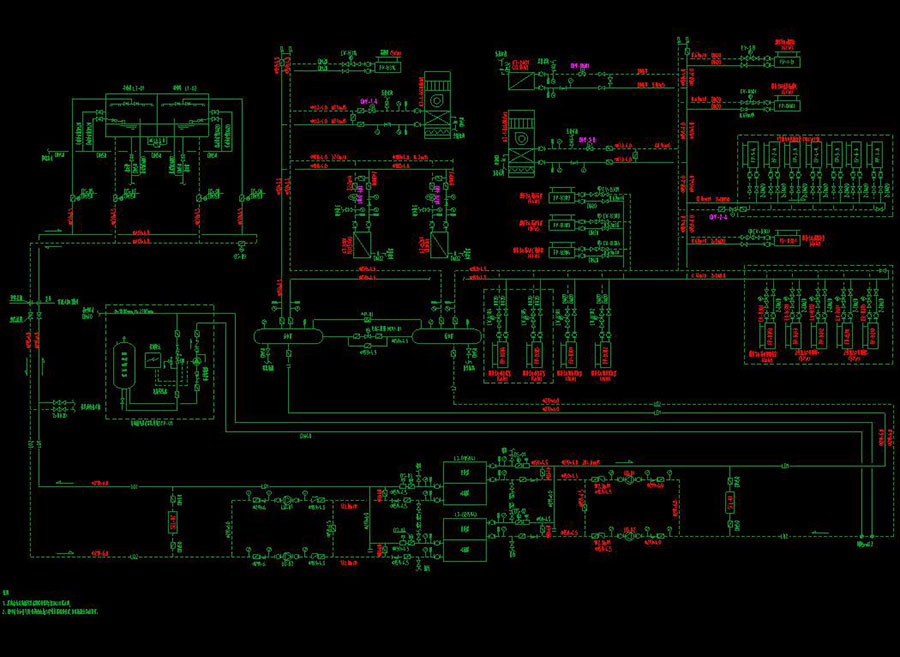

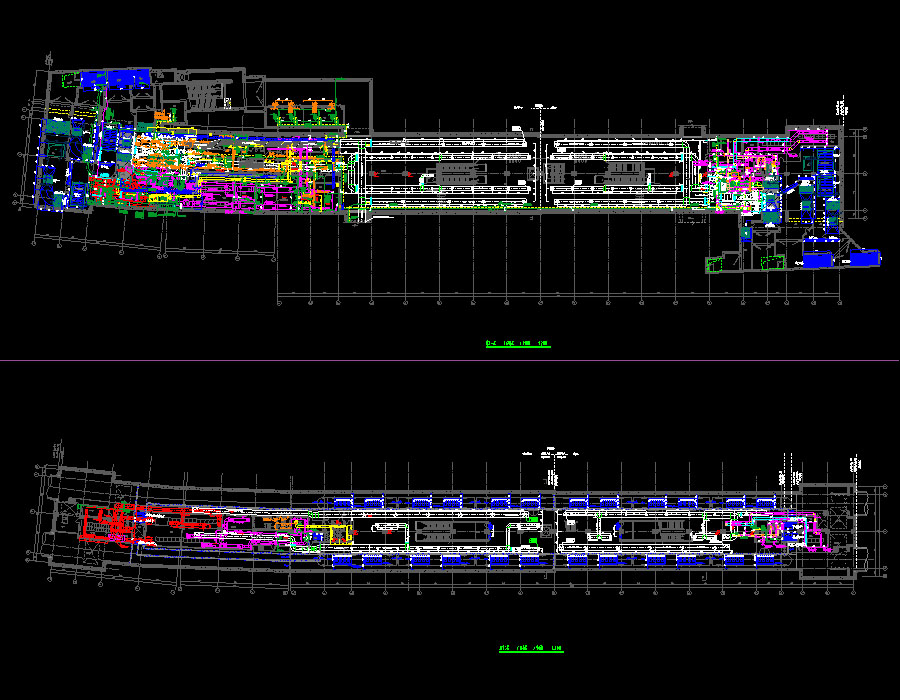

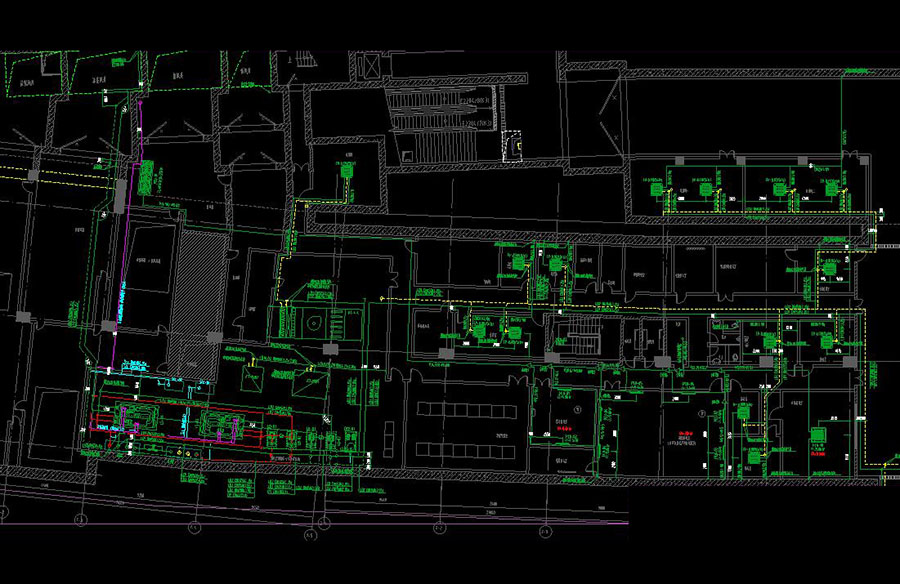

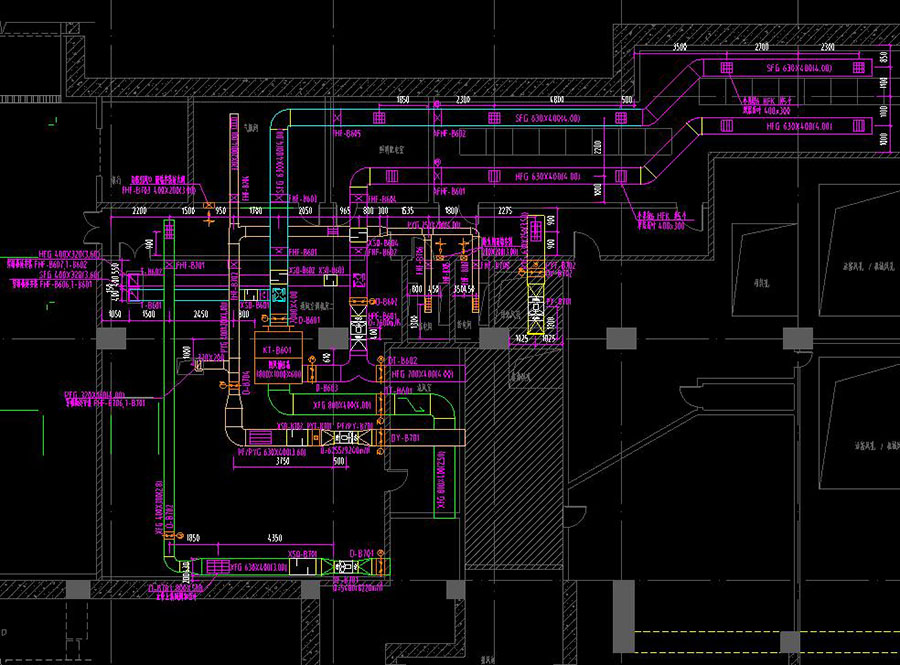

说明:某轨道交通2号线中的第4个工点项目,本站为地下两层11m岛式站台车站,车站主体建筑面积:8308.49㎡,车站外包总长度200.87m,车站标准段外包总宽19.7m,共设有4个出入口,2组风亭共8个风口,分别位于车站的两端,1号风亭设于车站主体西侧地块内,在规划红线内,为高风亭,2号风亭设于车站主体东侧,设置在调整人行道后人行道的绿地内,为低风亭,本站冷却塔设置于1号风亭上,冷却塔采用方形横流超低音型冷却塔,地面布置。图纸包含:暖通设计说明,设备材料表,车站总平面图,隧道通风系统原理图,大系统原理图,小系统原理图,水系统原理图,备用空调系统原理图,站厅站台层大系统及隧道通风系统平面图,站台板下隧道通风系统平面图,小系统平面图,水系统平面图,车站剖面图,轨顶轨底排热风口预留预埋大样图,防火封堵参考图,防火阀安装图
