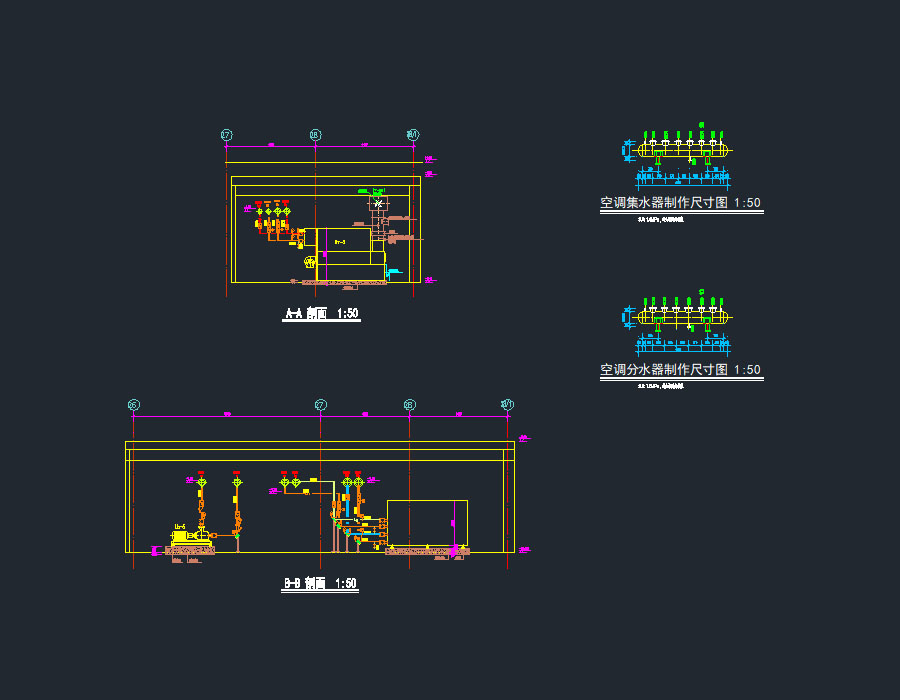

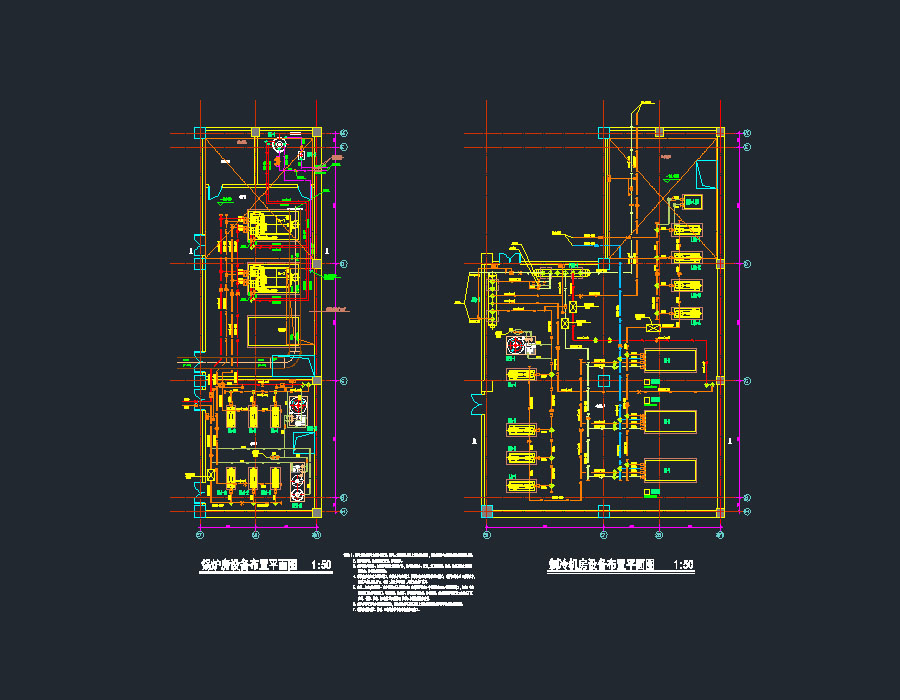

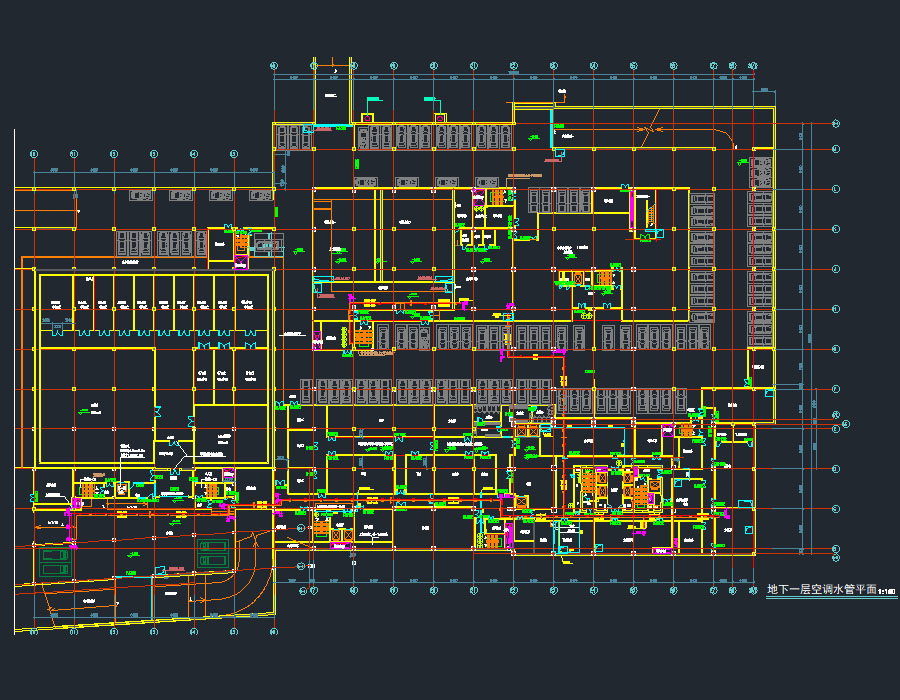

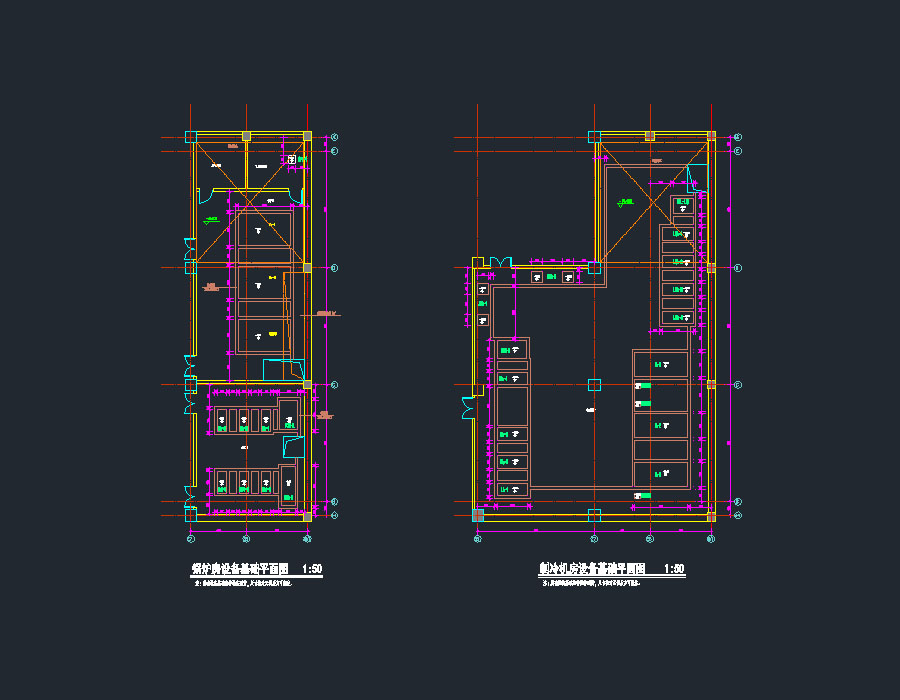

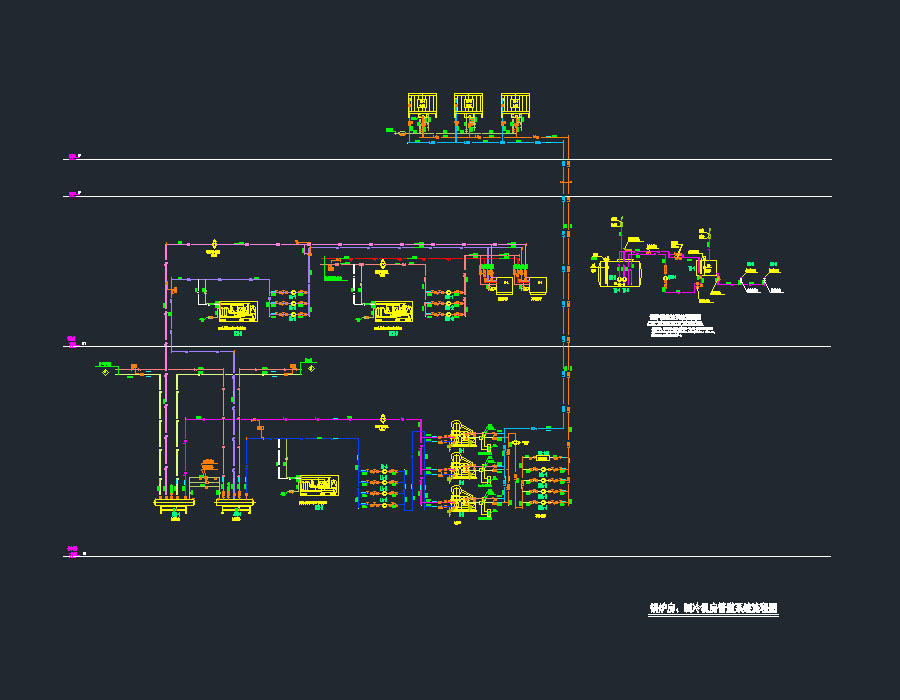

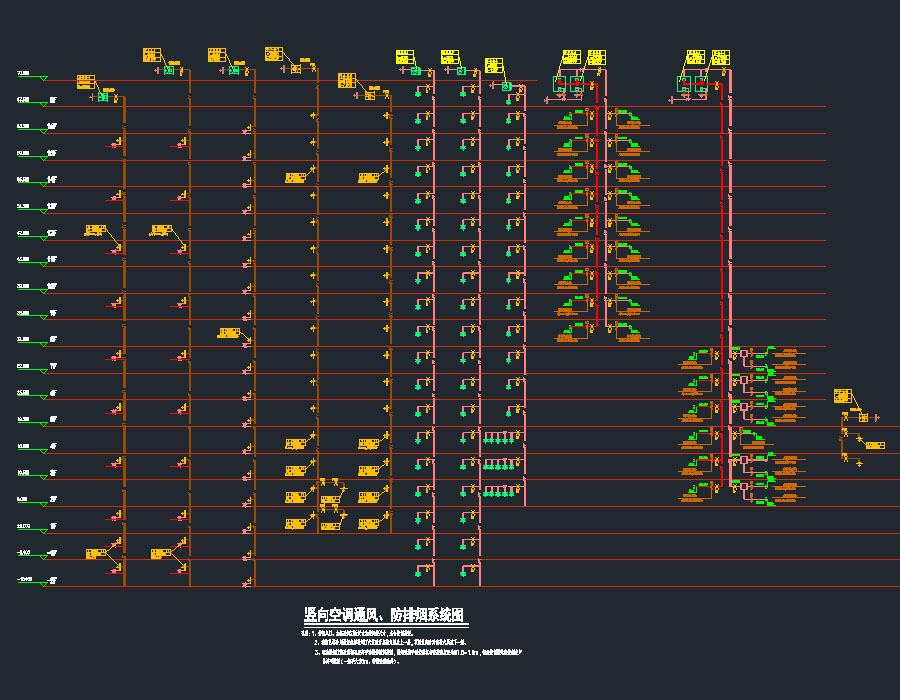

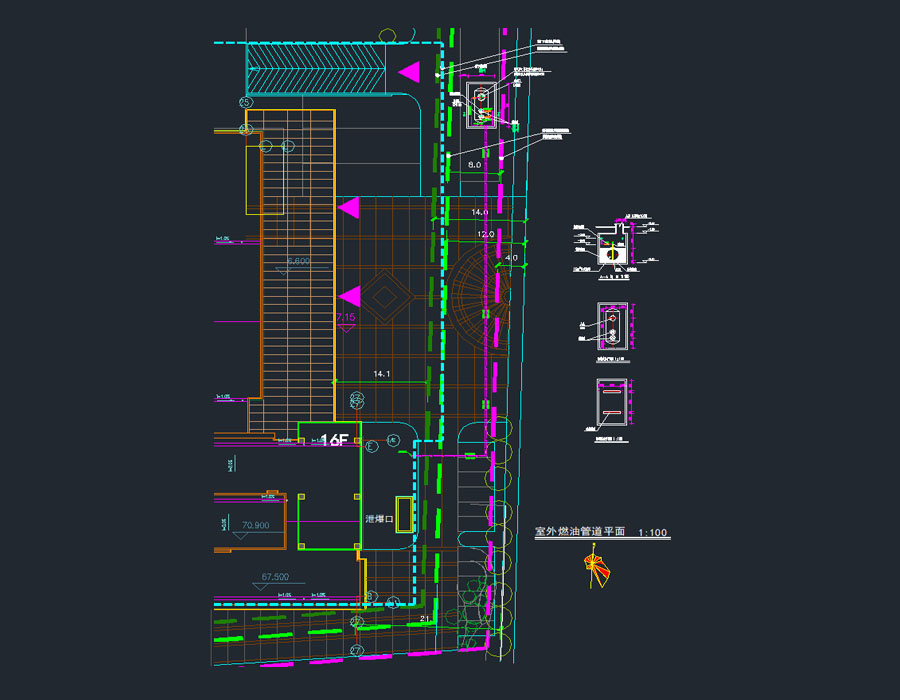

说明:该项目为某12层高层科技办公中心暖通施工图,结构形式为框架剪力墙结构,总建筑面积为135650平方米,地上82870平方米, 地下52780平方米。地上为三栋建筑。其中,支行、档案中心、押运中心部分建筑面积为37553平方米,科技中心部分建筑面积为31452平方米,数据灾备中心部分建筑面积为13865平方米。地上17层,地下2层,建筑高度为79.95米。图纸包括:空调通风设计与施工说明,公共建筑施工图绿色设计专篇,楼层空调水管平面,楼层暖通风管平面,楼层暖通管道平面,空调通风、防排烟系统图,系统流程图,空调机房详图,空调机组详图,锅炉房设备布置平面图,制冷机房设备布置平面图,锅炉房、制冷机房详图,室外燃油管道平面等。
冷热源:电动压缩式冷水机组,锅炉,空气调节器空调系统:全空气系统,空气-水系统,制冷剂系统采暖系统:建筑面积:135650㎡建筑高度:79.95m地上层数:17层地下层数:2层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2015
