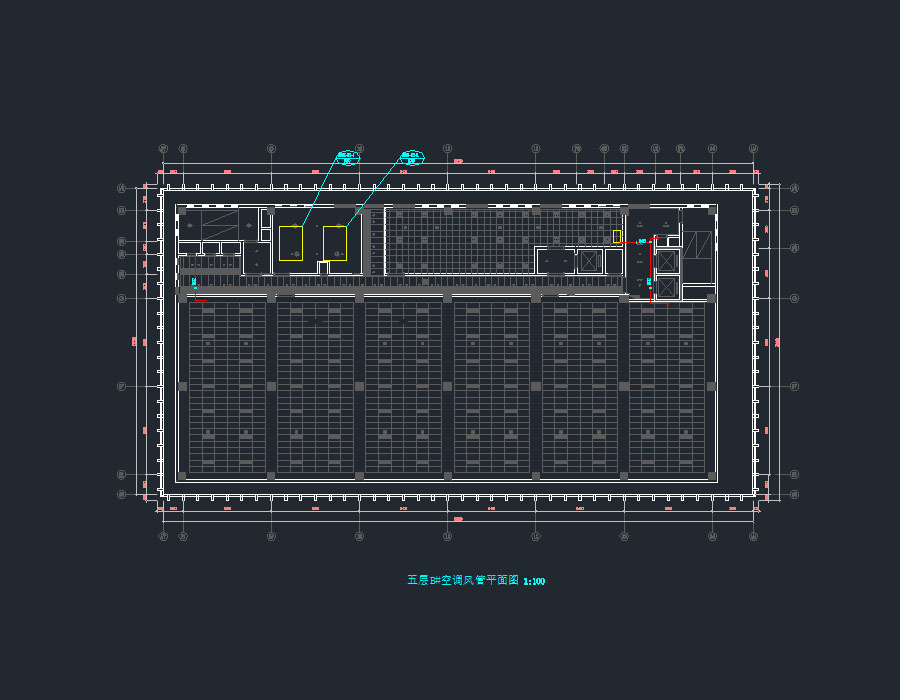

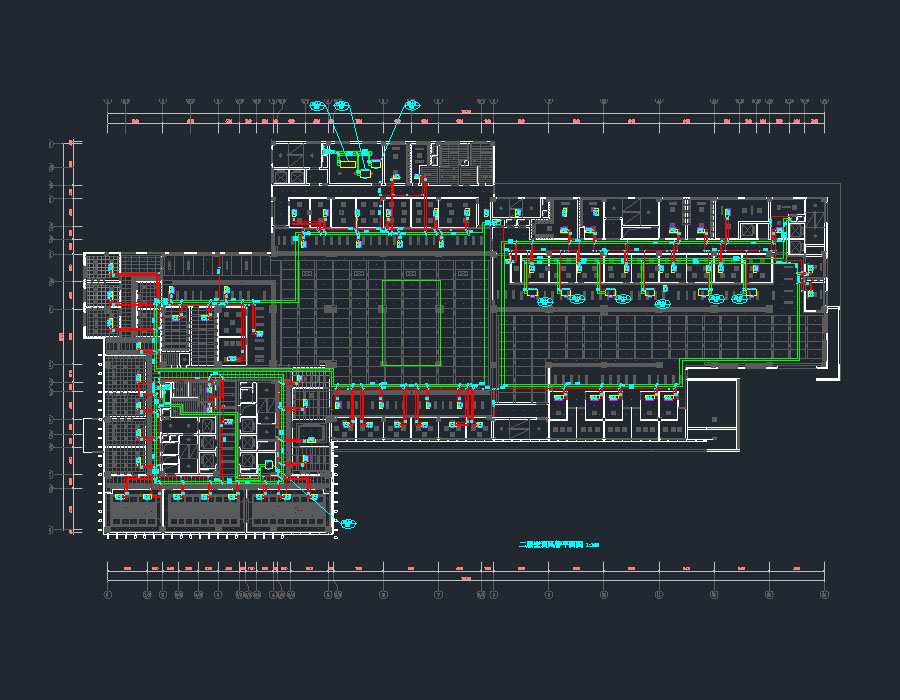

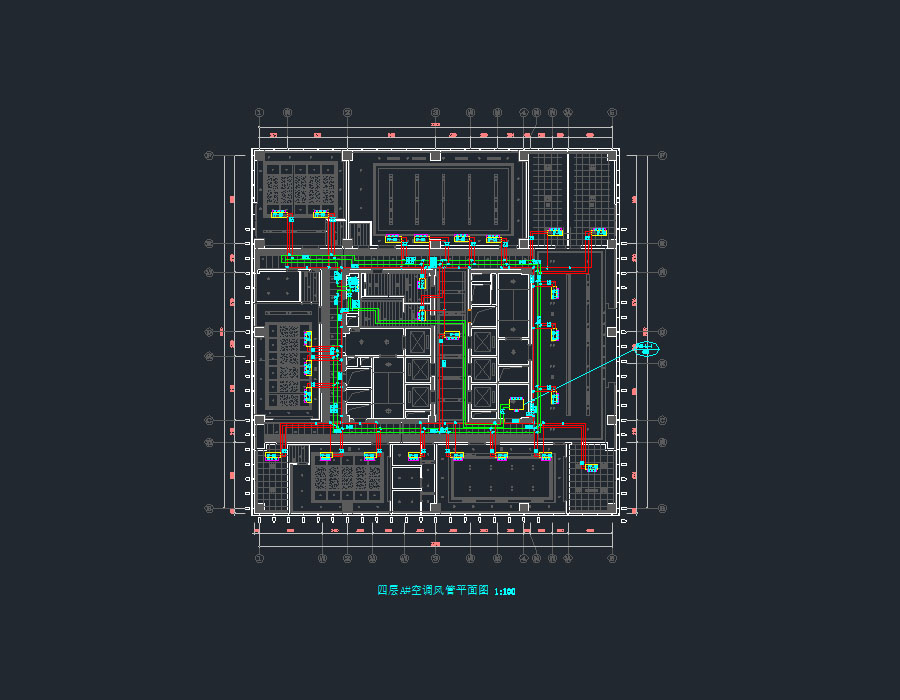

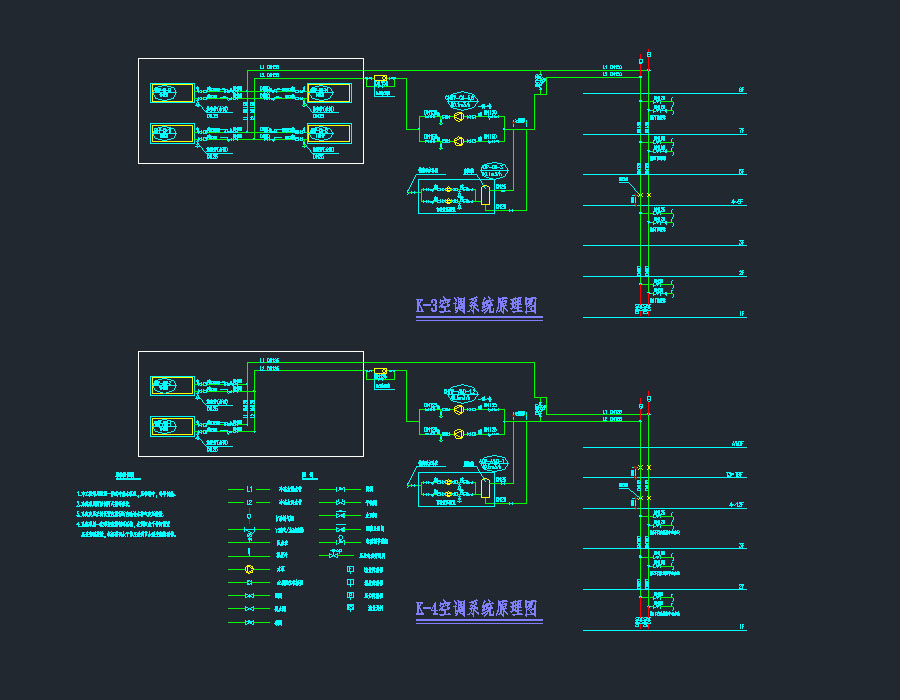

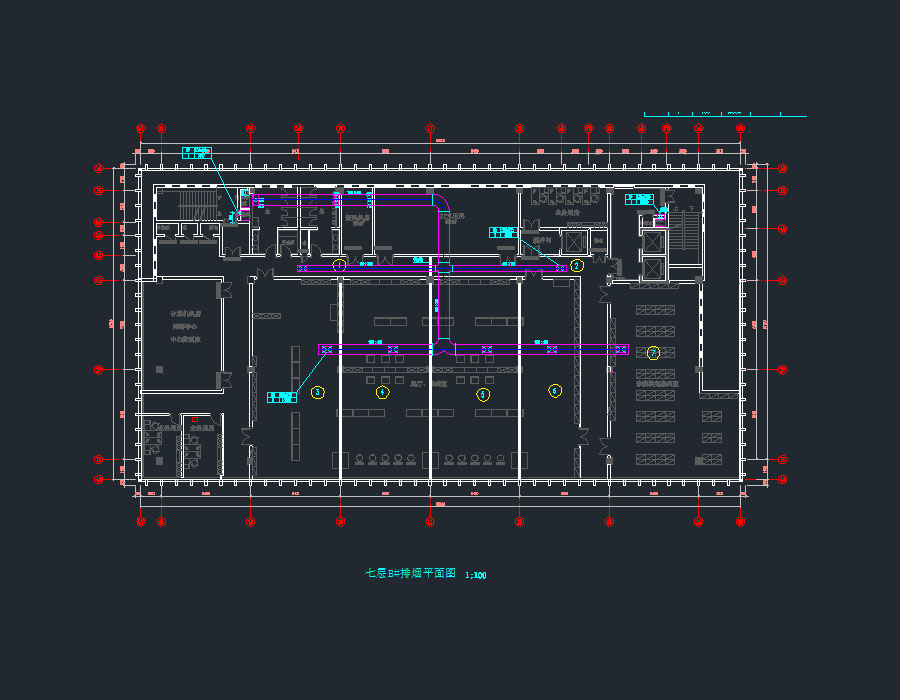

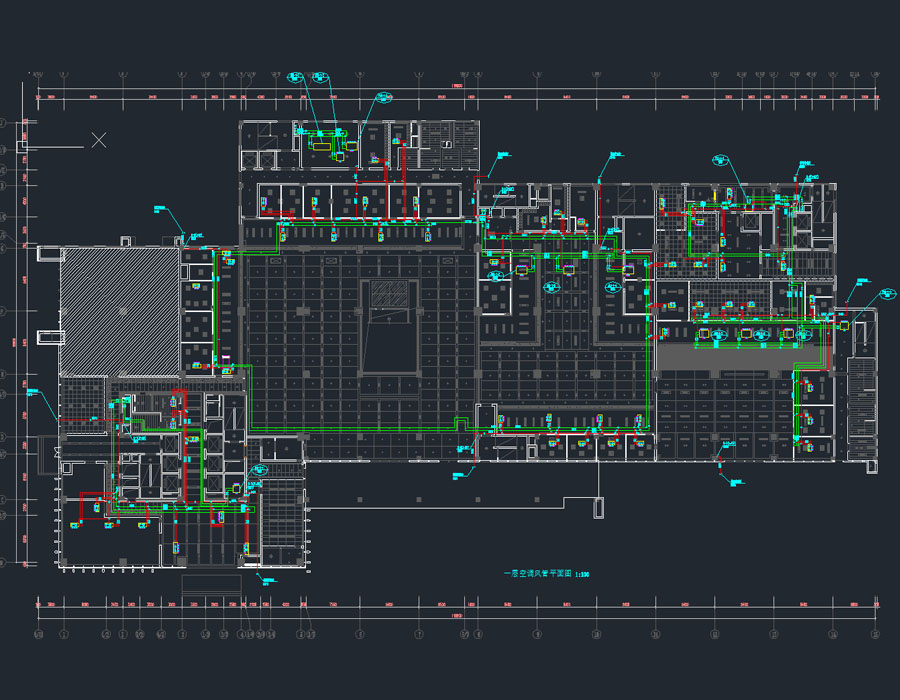

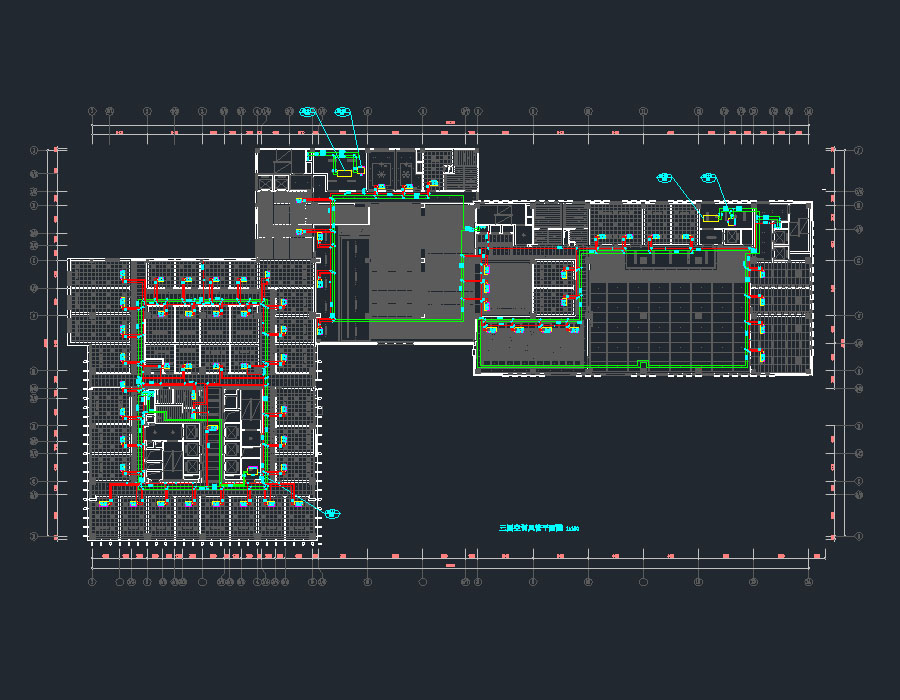

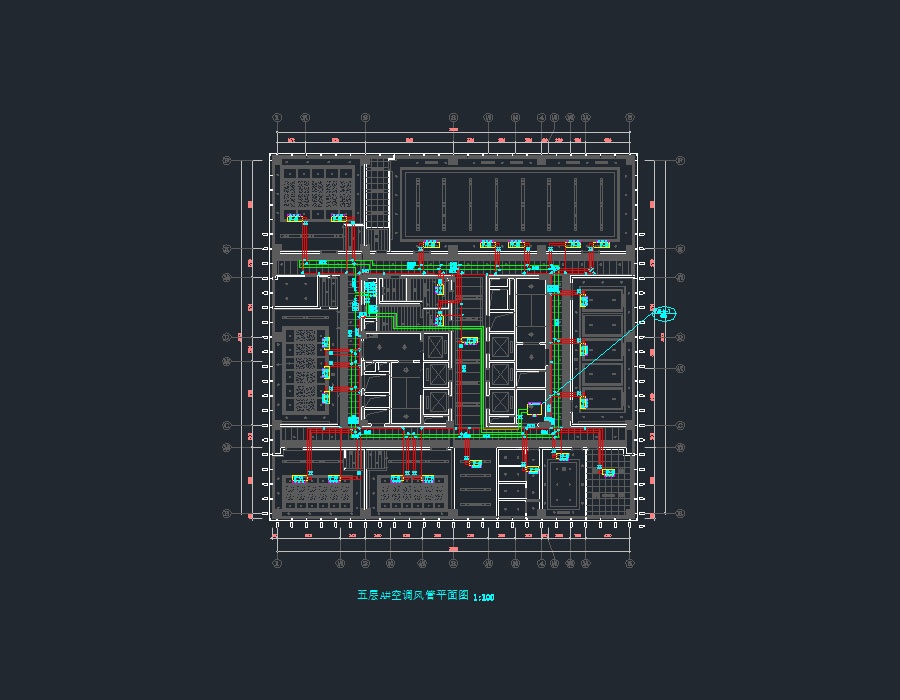

说明:该项目为某20层高层商务大楼空调通风及防排烟系统设计施工图,主要功能为行政服务、档案馆和商务写字楼,总建筑面积为47476平方米。其中地上建筑面积为39126平方米,地下建筑面积为8350平方米,地上20层,地下1层,为一类高层。图纸包括:设计说明及节能专篇,施工说明,风机安装大样,风管及水管安装大样,两管式风机盘管控制原理图,典型排风控制原理图,主要设备表,防烟系统图,排烟系统图,HVA机组大样及原理图,双源一体式冰热水机组原理图,风机盘管接管大样,空调系统原理图,排烟平面图,楼层空调风管平面图,楼层空调水管平面图,楼层排烟平面图等。
冷热源:电动压缩式冷水机组空调系统:全空气系统,空气-水系统采暖系统:建筑面积:47476㎡建筑高度:地上层数:20层地下层数:1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2015
