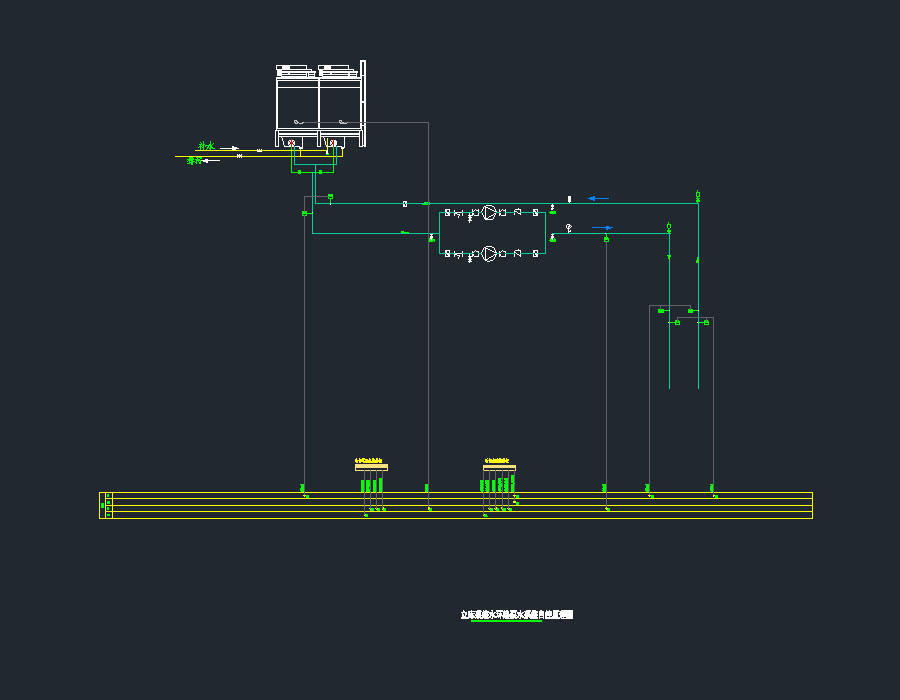

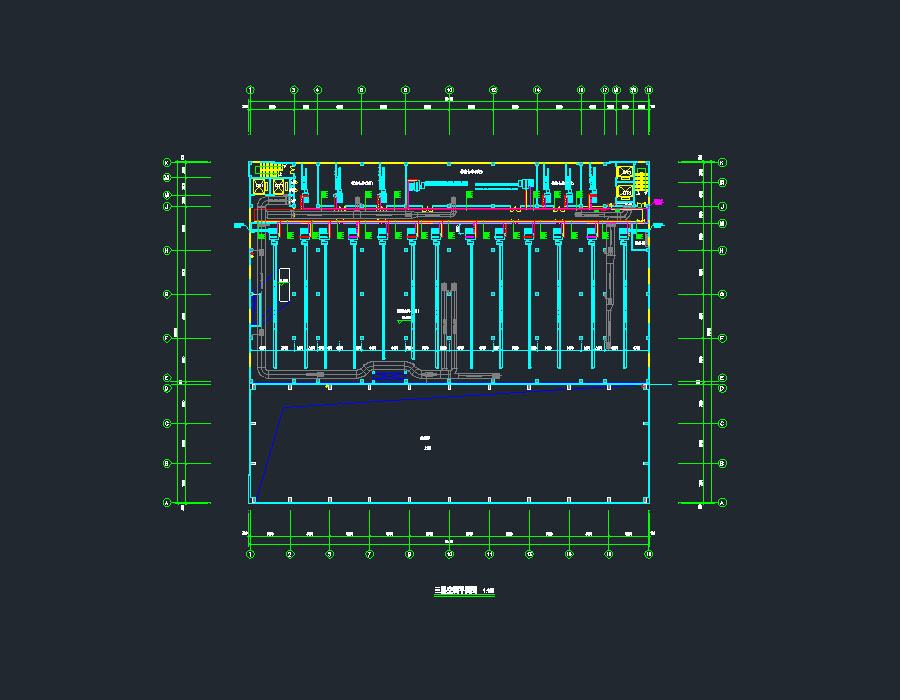

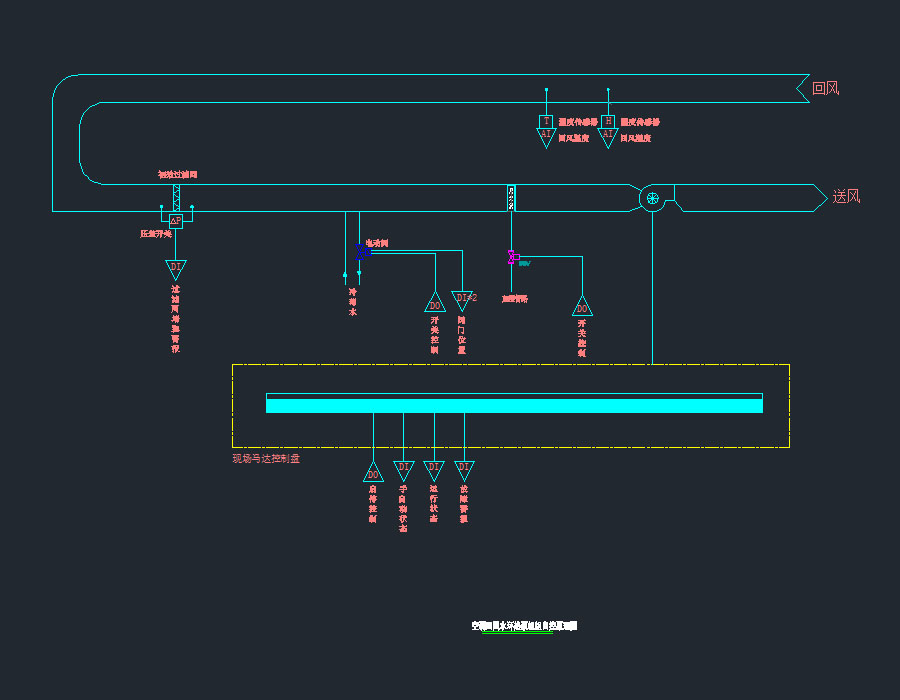

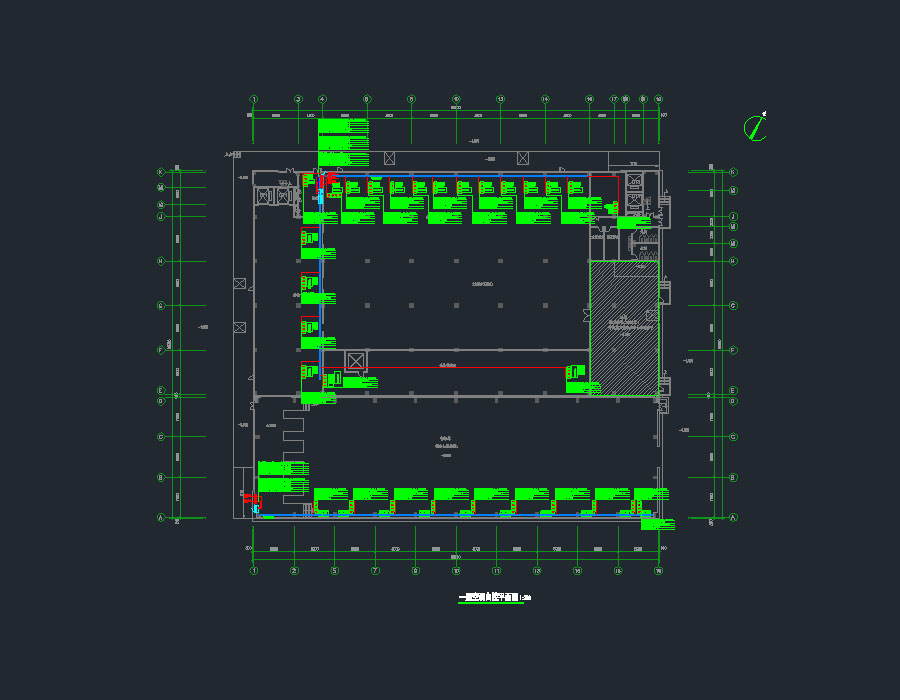

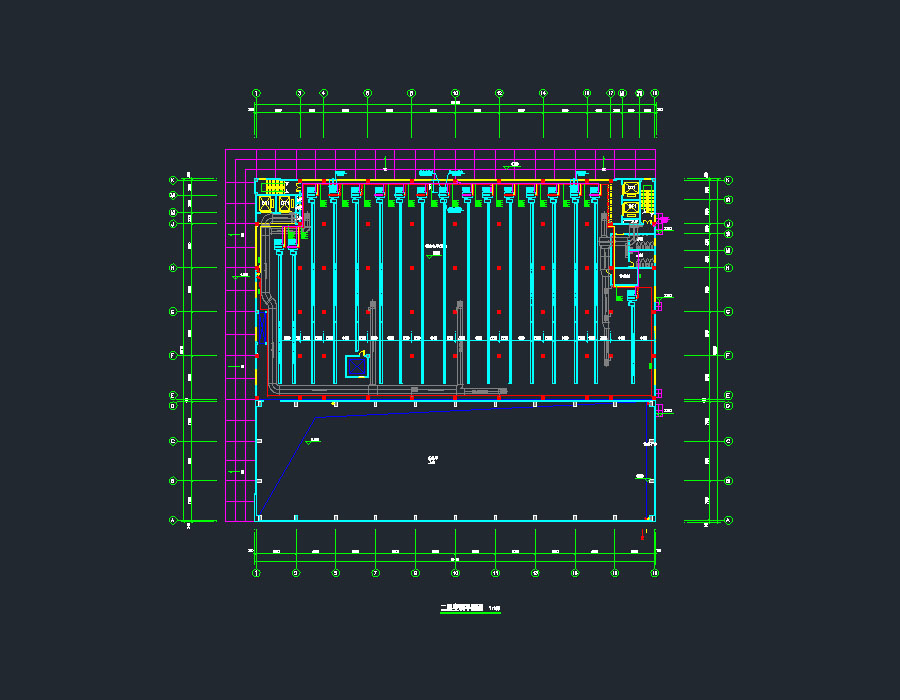

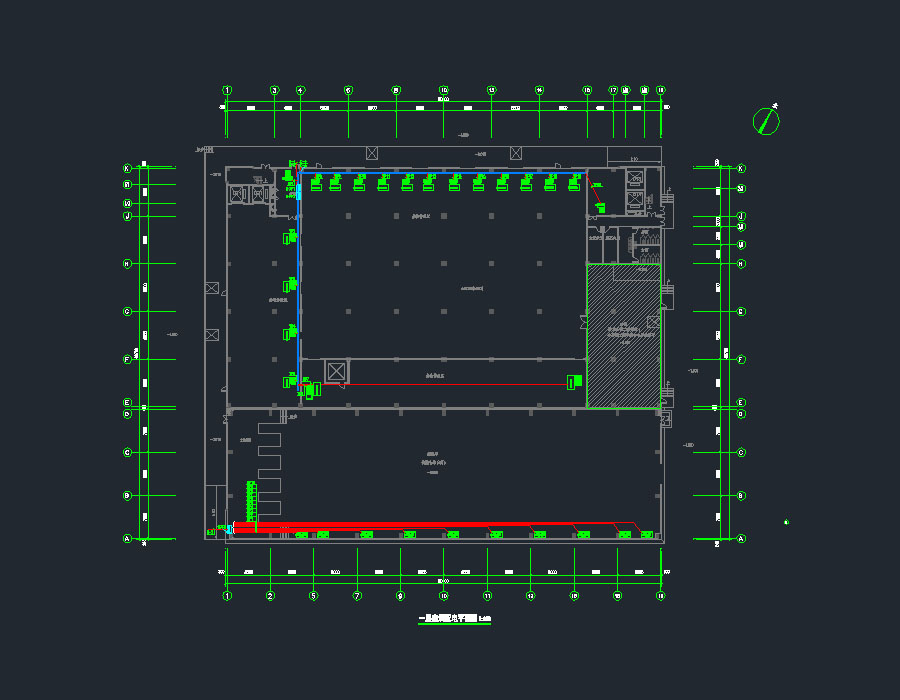

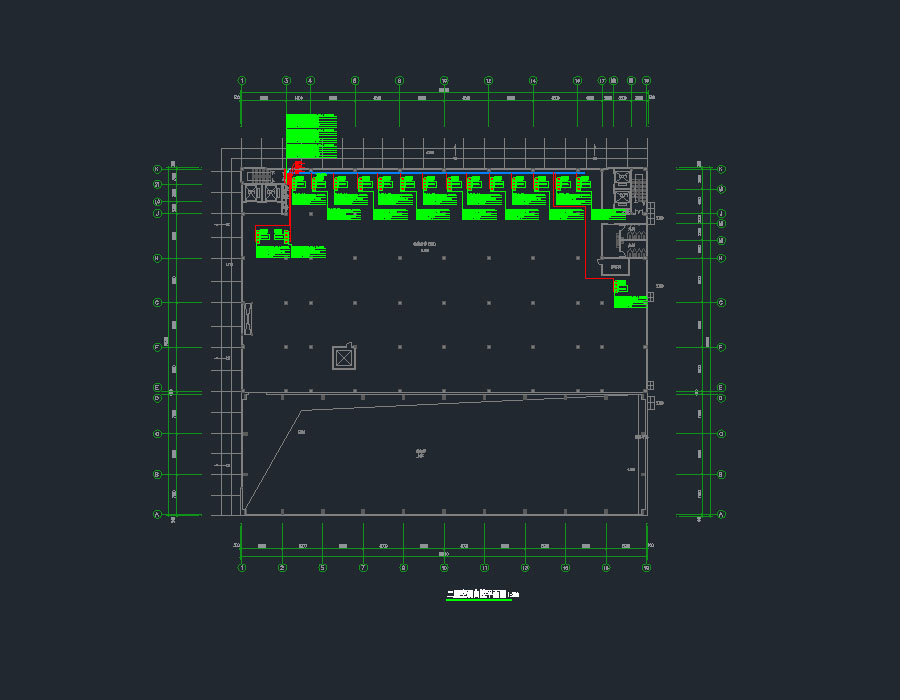

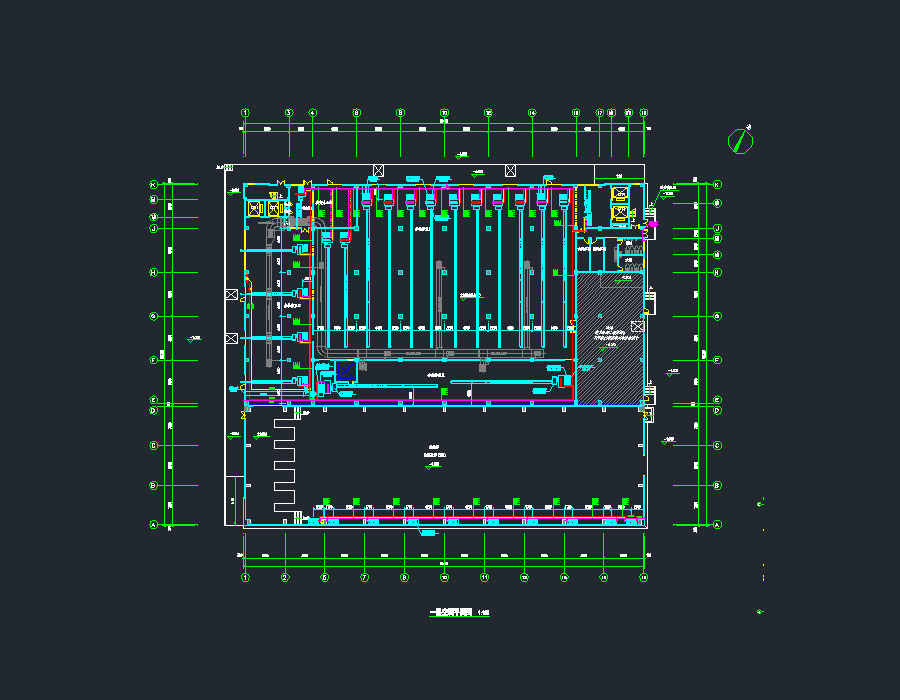

说明:该项目为某4层多层工业厂房物流中心空调通风系统设计施工图(含部分电气),主要功能为现代物流派送仓库,为丙类仓库,仓库总面积约为16151平方米,地上4层,高度19.95米,主体建筑分为2个部分。一部分为平库,共4层,一层层高5.5米,二、三层层高4.5米,四层层高4.2米。另一部分为高架立体库,层高20米,建筑结构形式为混凝土框架结构,耐火等二级,室外消防用水量45L/S,一层有4个防火分区,二、三、四层为同一个防火分区。设计范围:空调系统设计、空调配电,二层局部照明。图纸包括:设计说明、暖通图例、主要设备与材料表、楼层空调平面图、四层水环热泵水系统原理示意图、高架库水环热泵水系统原理示意图、水源热泵空调机组安装大样图、安装示意图、电气说明、图例、空调设备配电柜系统图、照明箱系统图、空调配电平面图、防火分区示意图、照明平面图、暖通自控及能耗管理系统设计说明、暖通自控系统设备清单、空调自控系统图、空调回风水环热泵机组自控原理图、新风水环热泵机组自控原理图、立库系统水环热泵水系统自控原理图、空调系统水环热泵水系统自控原理图、空调自控平面图等。
冷热源:电动压缩式冷水机组空调系统:全空气系统,空气-水系统采暖系统:建筑面积:16151㎡建筑高度:19.95m地上层数:4层地下层数:高度类别:多层图纸深度:施工项目地址:江苏省设计时间:2016
