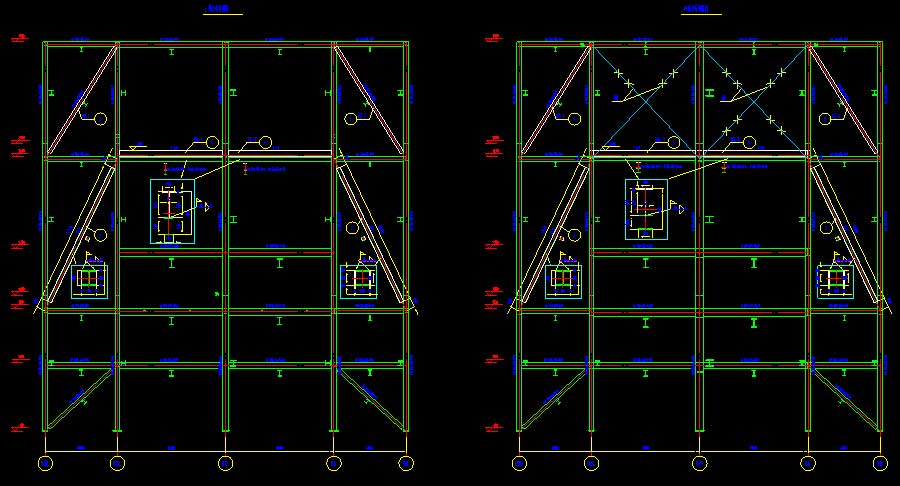

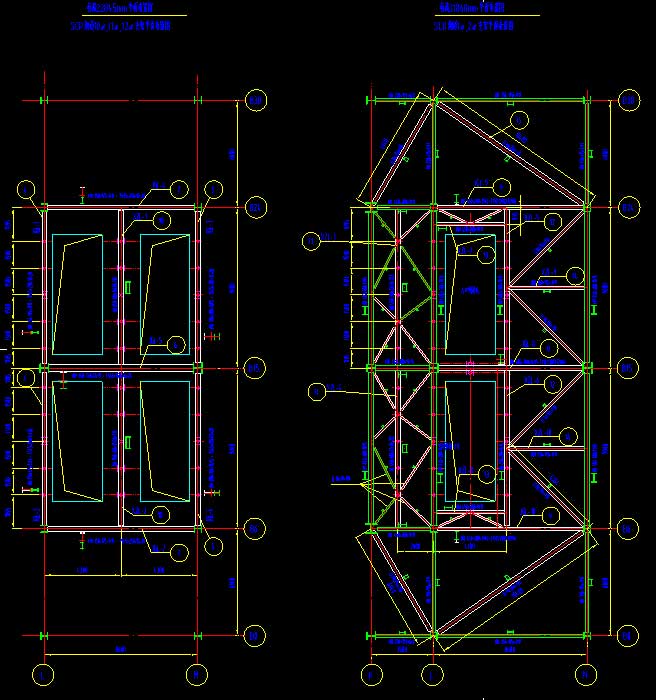

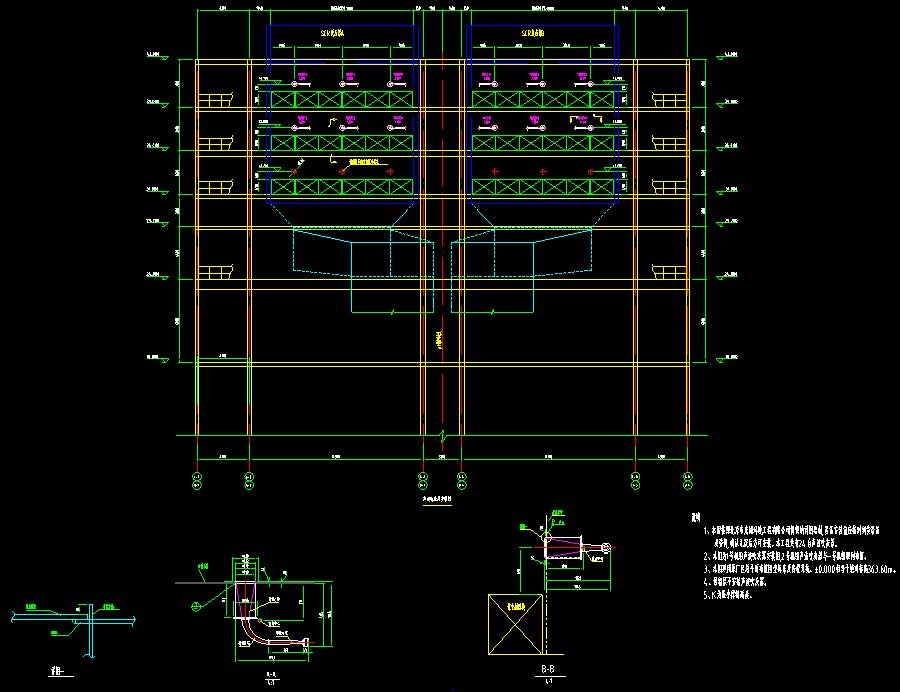

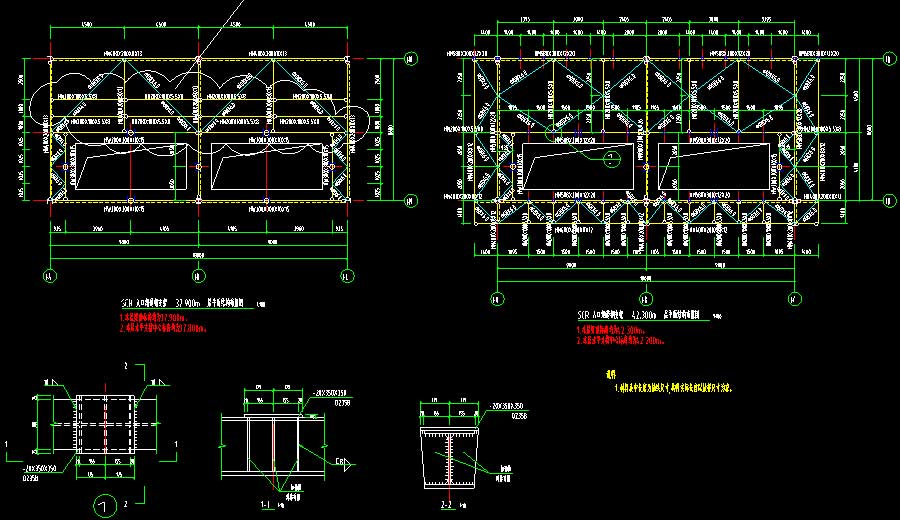

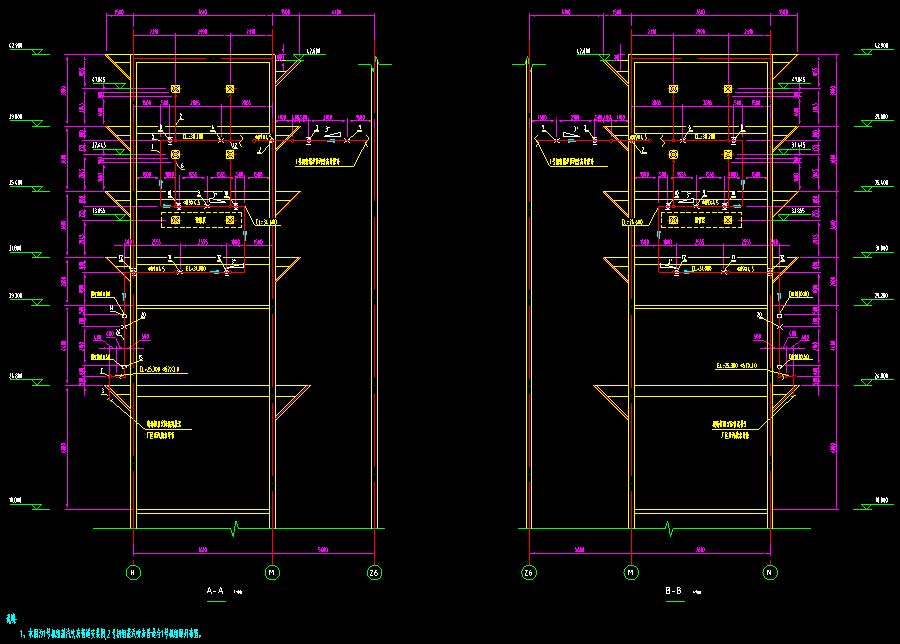

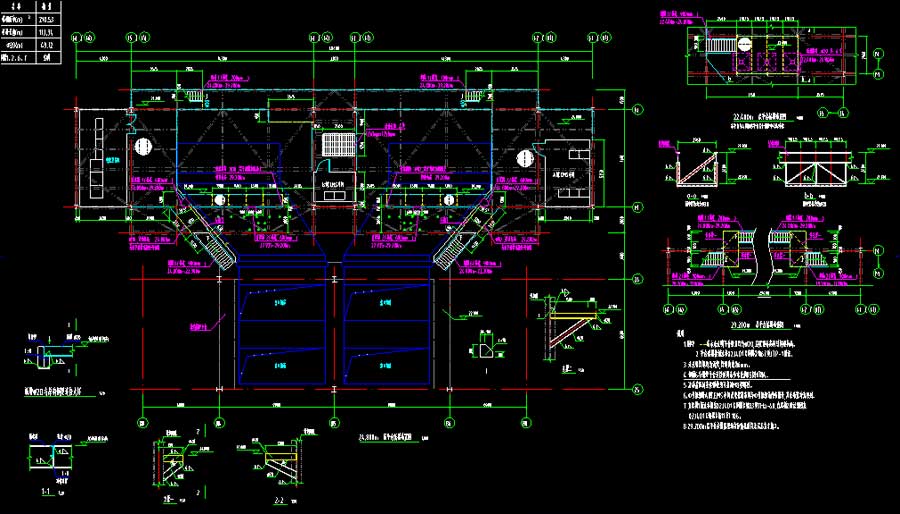

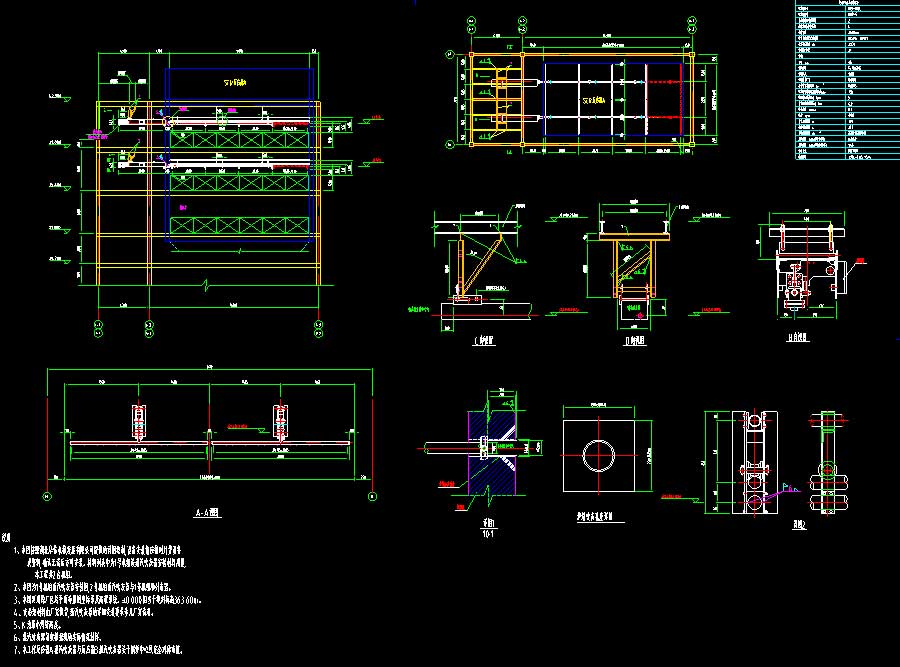

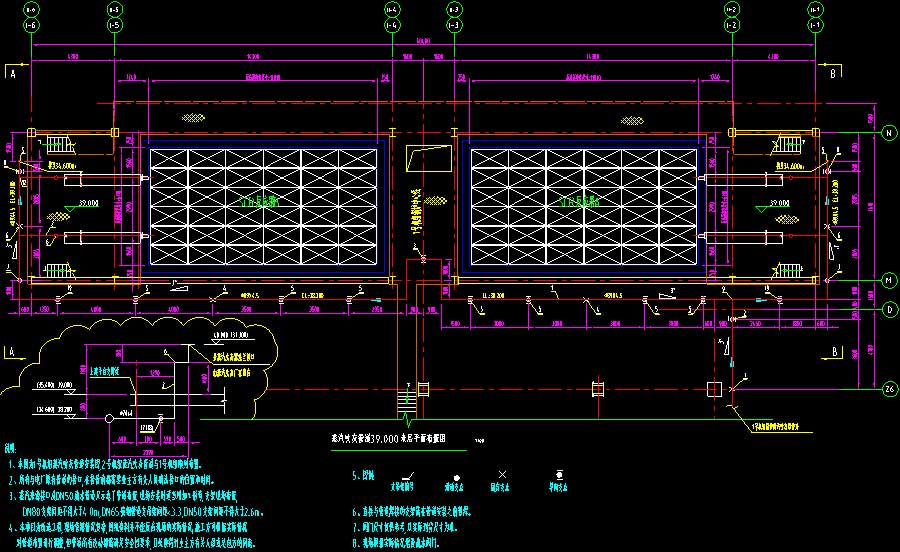

说明:该项目为某电厂脱硝改造施工图(含脱硝系统设备清册、联锁说明,部分图纸为PDF版),图纸内容含:施工设计总说明,原锅炉构架加固图,反应器结构设计总说明,反应器壁板平、立面布置图,反应器外侧加固肋布置图,反应器出口、入口内支撑布置图,反应器平面布置图,反应器催化剂模块平面安装图,反应器壳体详图,反应器催化剂支承梁详图,反应器整流器支承梁详图,反应器入口整流装置图,反应器催化剂安装门,反应器人孔门图,出口烟道施工图,入口烟道施工图,烟道布置图,烟道导流板安装图,平台扶梯总说明,平台扶梯正立面竖向布置图,平台扶梯侧立面竖向布置图,平台扶梯布置图,钢结构设计总说明,钢支架柱脚平面布置图,钢支架平面结构布置图,钢支架立面结构布置图,节点详图,氨空混合管道安装图,氨空混合管道布置图,氨空混合器安装图,材料明细表,支吊架一览表,支吊架材料表等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:山西省设计时间:2014建筑风格:现代效果图:无
