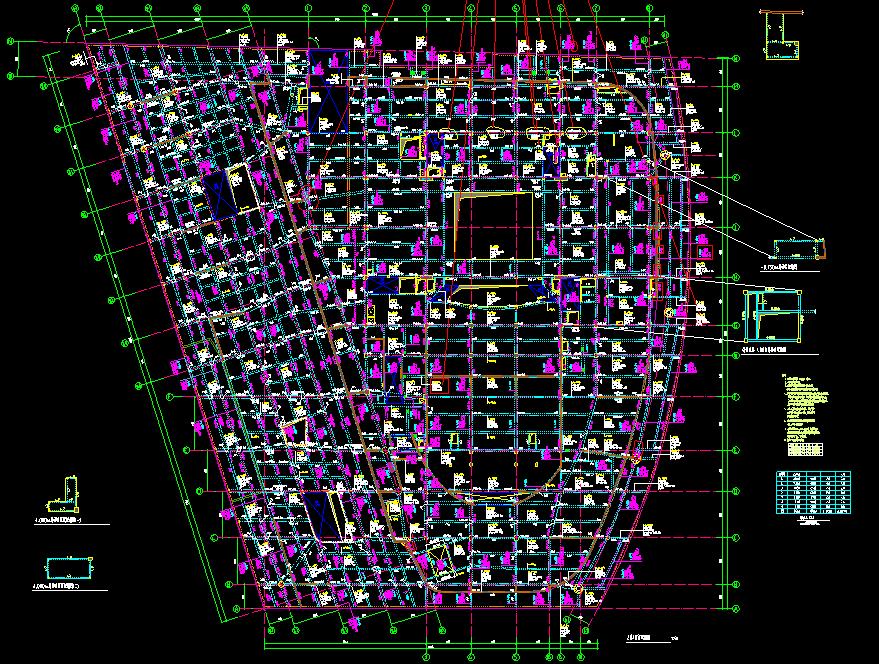

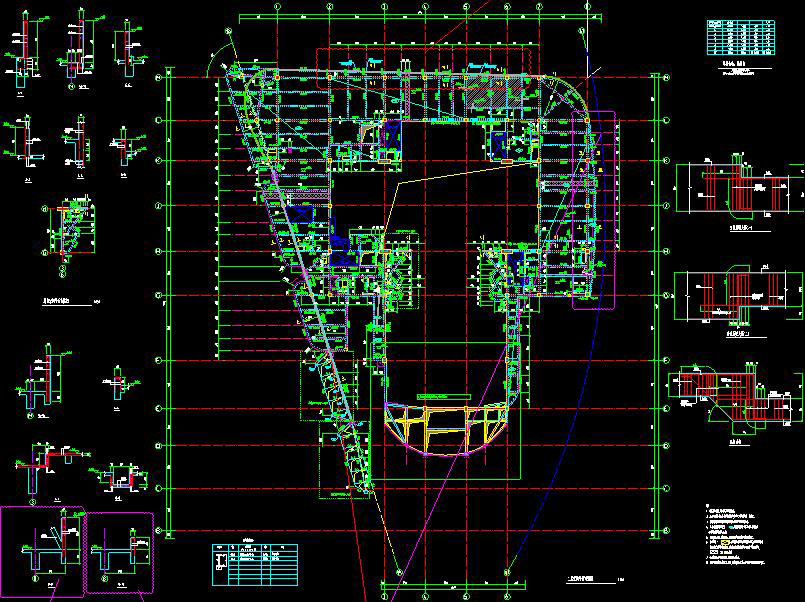

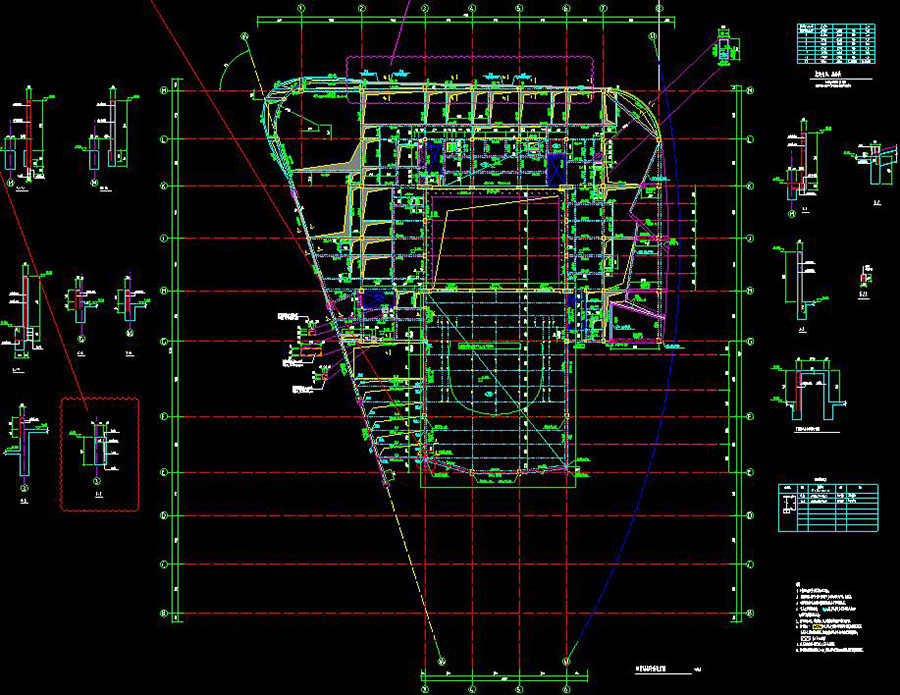

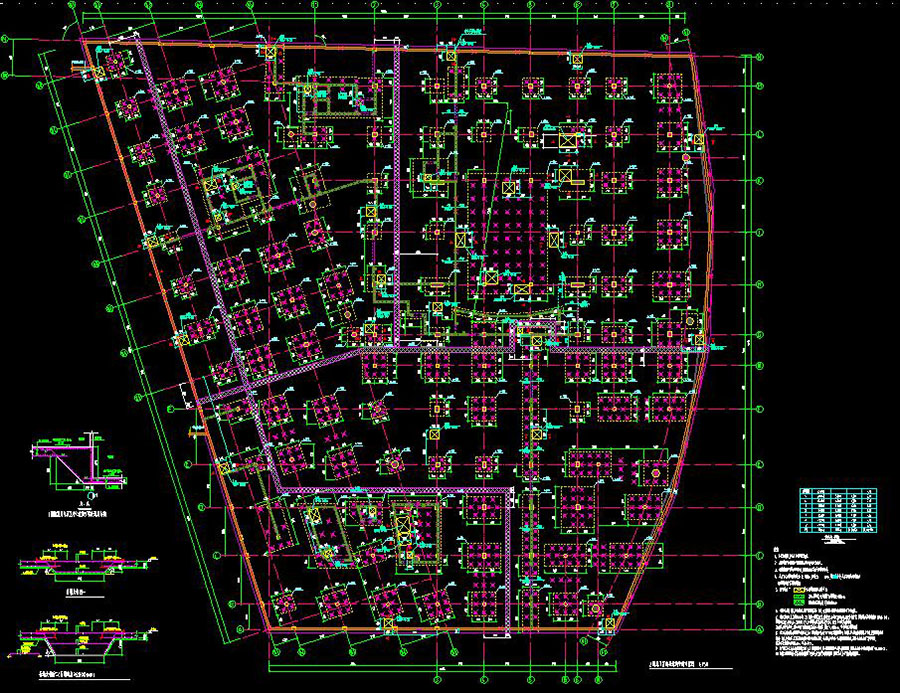

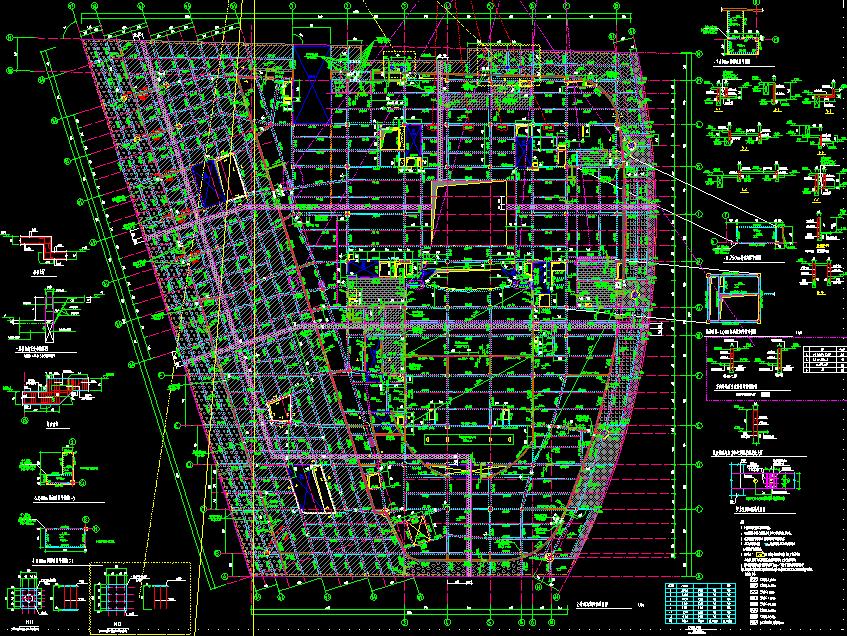

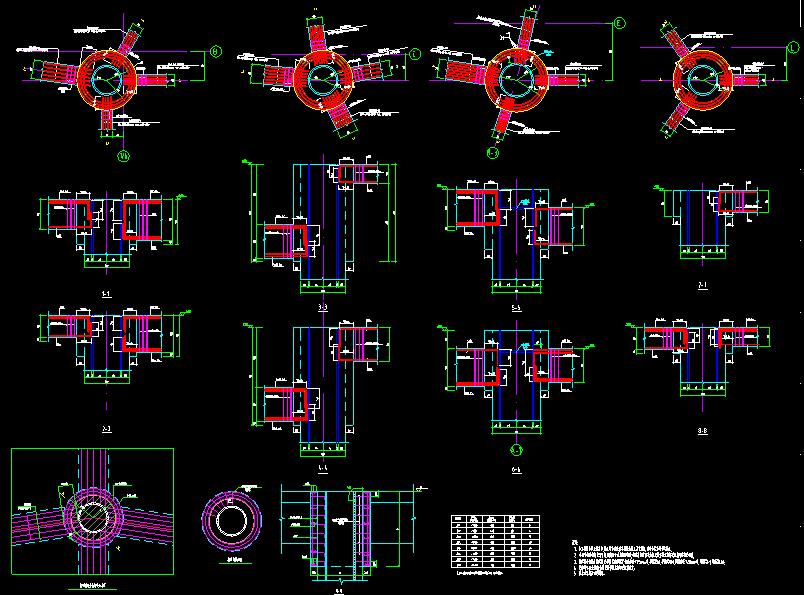

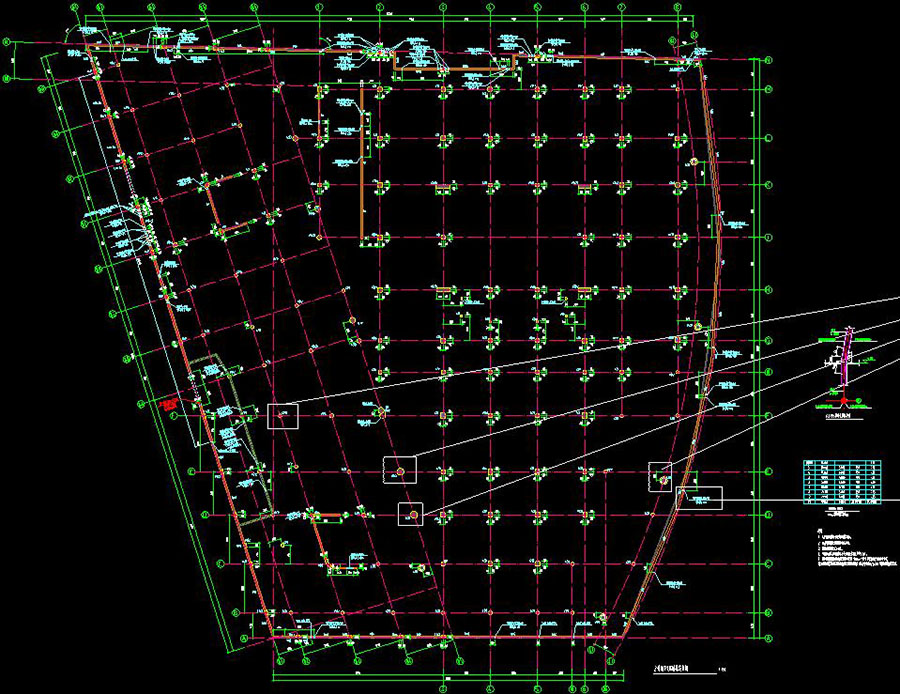

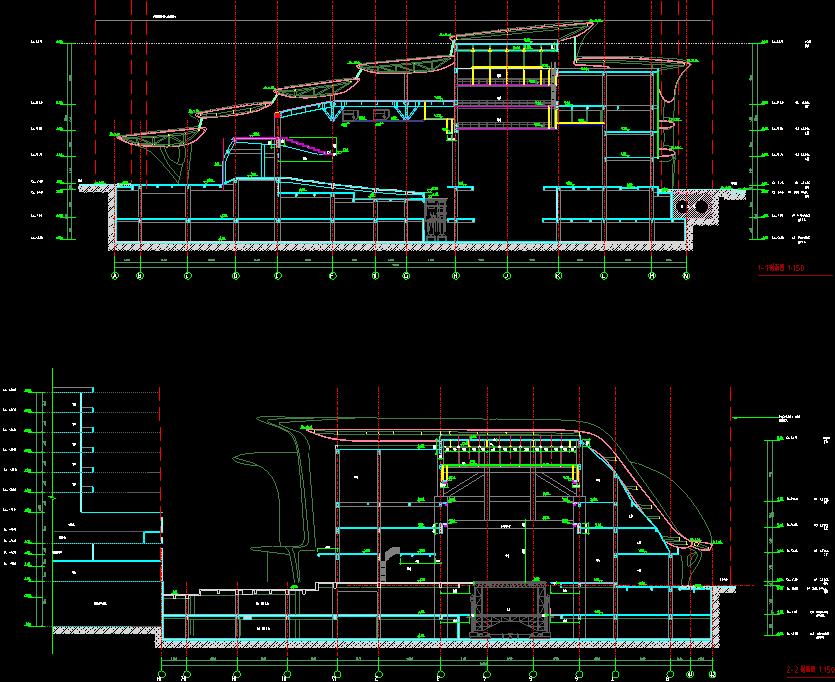

说明：该演艺中心项目总用地面积9974.7㎡，总建筑面积为27890.41㎡，其中地上建筑面积为9750.17㎡，地下建筑面积为18140.24㎡，主体结构采用现浇钢筋混凝土框架结构体系，地上4层地下2层，在主体结构的上方，覆盖了六片以空间网壳钢结构为骨架的屋盖，屋盖最大跨度47m，各片标高不一，介于 8.945~ 28.595m之间；其中，位于南侧的第一至四片叶子是前厅和观众厅的屋盖，第五至六片叶子仅出于造型的需要并为幕墙提供支撑，南侧和东侧的大跨异形钢结构柱以及西侧的钢筋混凝土斜柱撑起了这六片屋盖，两层地下室，主要功能为停车库、设备机房及观演类机房，在地下二层设有一个甲类核6级人防物资库及一个甲类核6级二等人员掩蔽所。图纸包含：结构设计总说明，钢结构设计总说明，基础设计总说明，人防结构设计总说明，锚杆平面布置图，地下室底板结构平面布置图，基础详图，底板板配筋图，墙柱定位图，墙柱大样图，结构平面布置图，梁配筋图，坡道大样图，观众厅梁板配筋图，观众厅外围蛋壳钢结构三维模型布置图，观众厅外围蛋壳钢结构布置图，剖面，斜坡屋面斜撑，SRC柱与RC梁节点详图，楼梯大样图，屋盖钢结构三维模型布置图，屋盖钢结构平面投影图，叶片三维布置图，叶片1~4层间撑杆三维布置图，屋盖钢结构支承体系三维布置图，北侧装饰结构三维布置图，屋盖钢结构平面布置图，屋盖钢结构单元信息表，钢结构节点大样，主钢支座定位点坐标图，主钢支座定位点详图，人防口部大样定位图，人防口部大样图等
