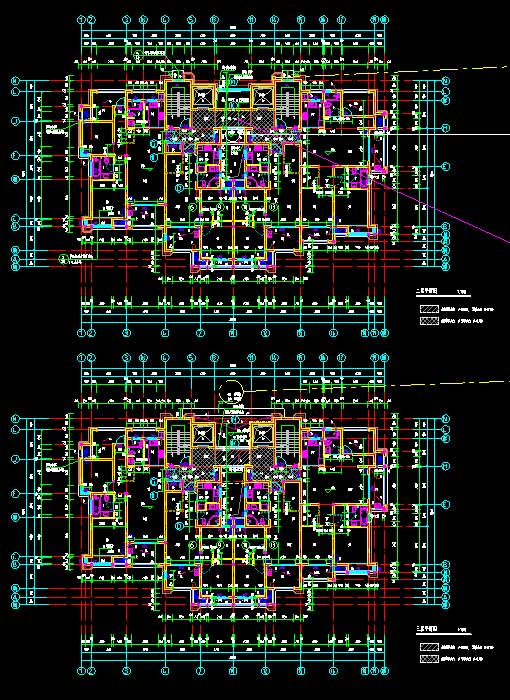

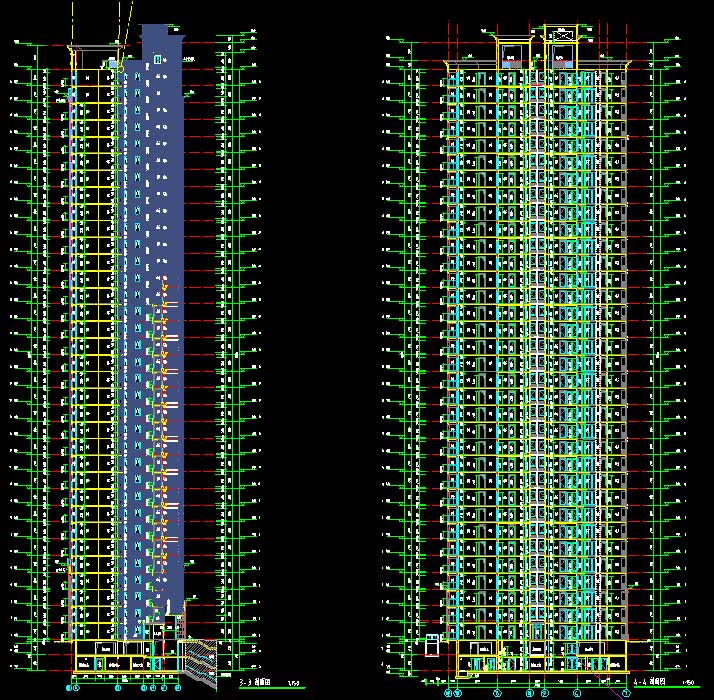

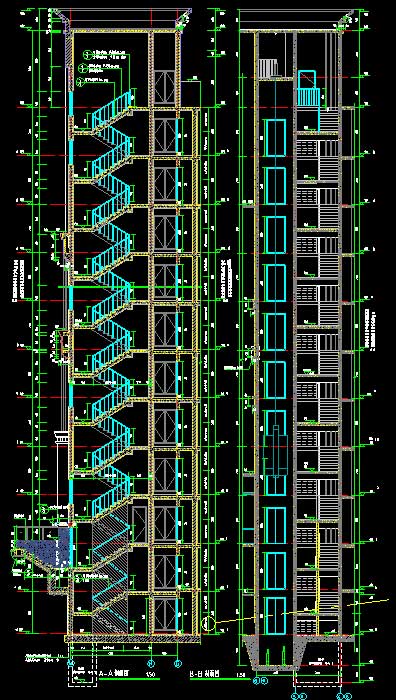

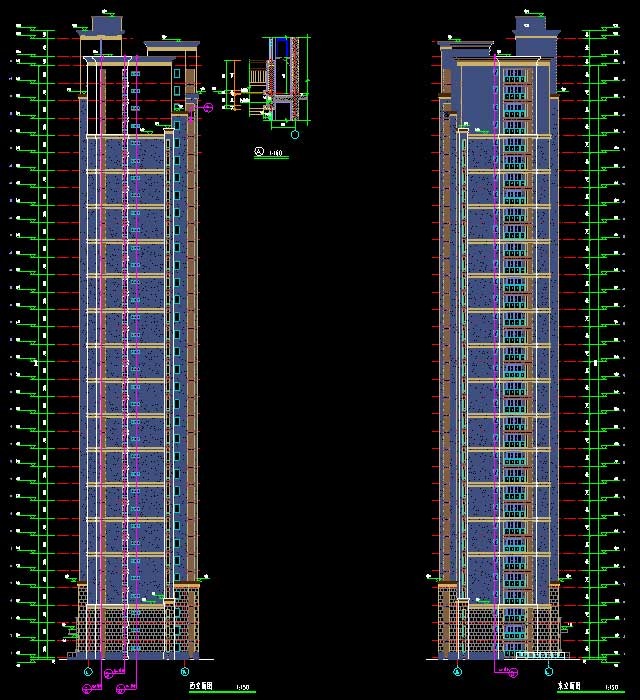

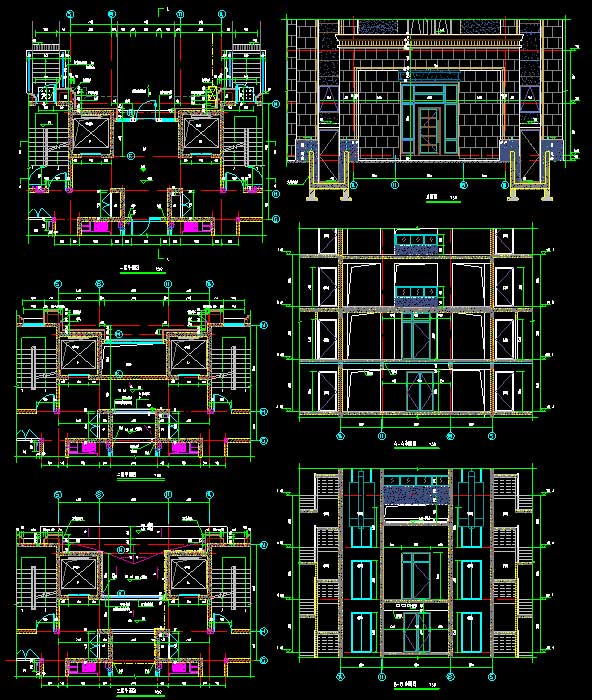

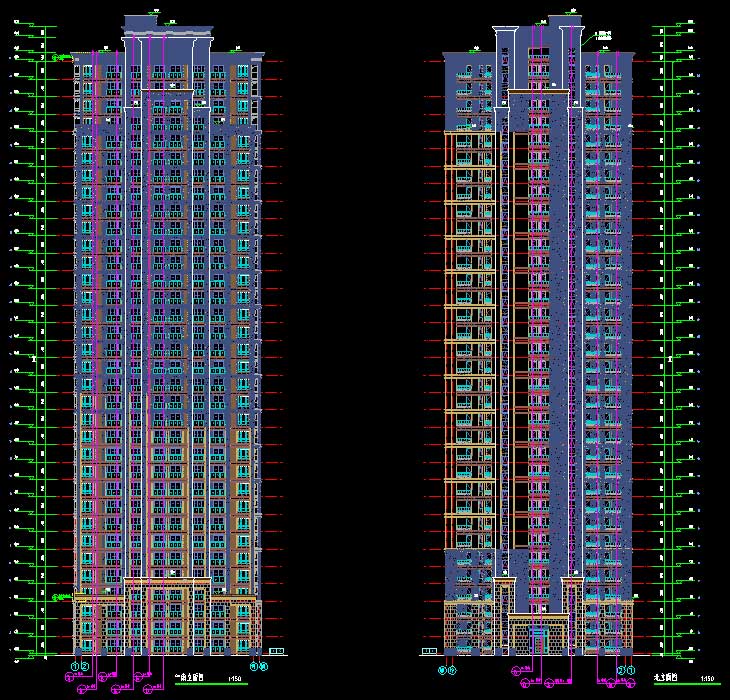

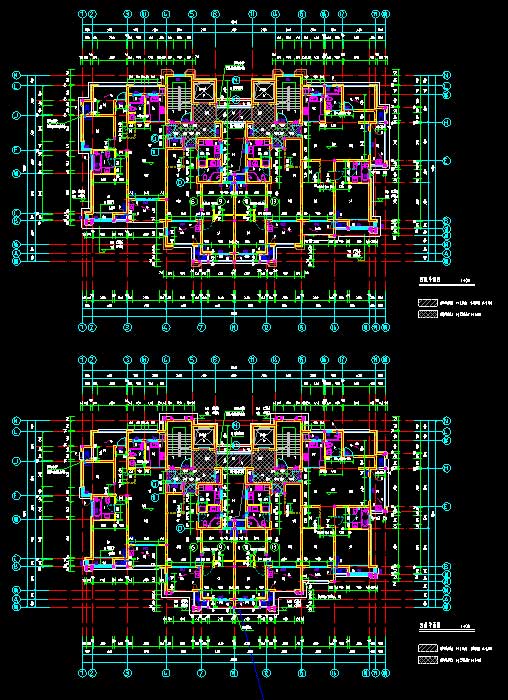

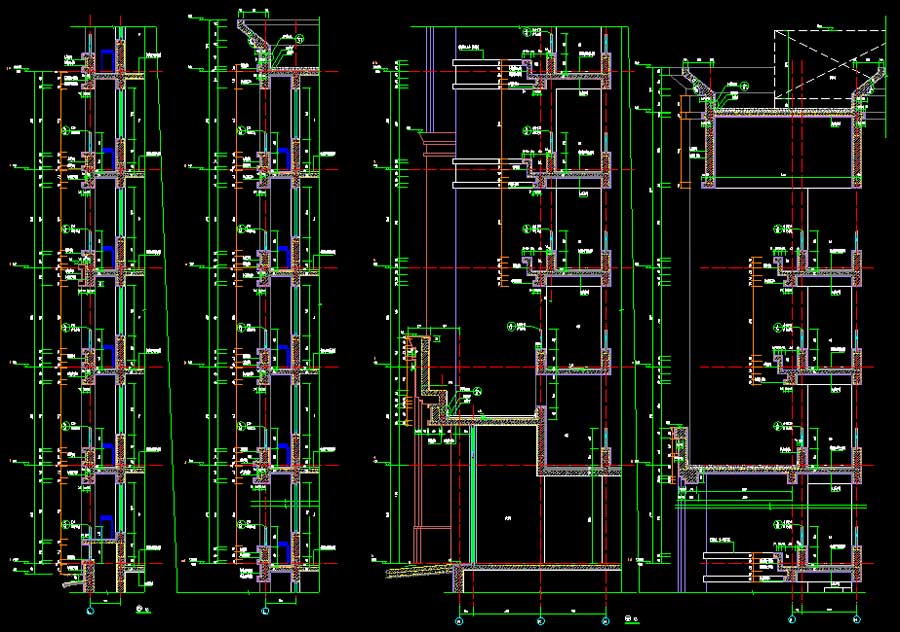

说明:该项目为某高层住宅楼全专业施工图,抗震设防烈度为7度,主要结构形式为剪力墙结构,建筑高度为98.9米,地上层数34层,地下层数为2层,总建筑面积为14936.19平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,楼梯详图,平面放大图,墙身大样图,门厅大样图,节点详图,门窗大样;结构说明,梁平法施工图,墙柱配筋图,墙柱表,桩位平面布置图,基础平面布置图,基础详图,外墙及坡道详图,楼板模板图,楼板配筋图,节点大样,墙、梁留洞图;给排水说明,给排水平面图,标准层厨卫间大样图及给排水系统图,消火栓系统图,给水系统图,排水系统图;电气说明,配电干线图,配电系统图,火灾自动报警系统图,接地平面图,照明平面图,配电平面图,弱电平面图,插座平面图,屋顶层防雷平面图;暖通说明,平面图,加压送风机房、排烟机房剖面图等等。专业包括建筑、结构、给排水、电气、采暖通风。无单独地库部分图纸。
建筑面积:14936.19㎡地上层数:34层建筑高度:98.9m地下层数:2层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2012建筑风格:现代效果图:无
