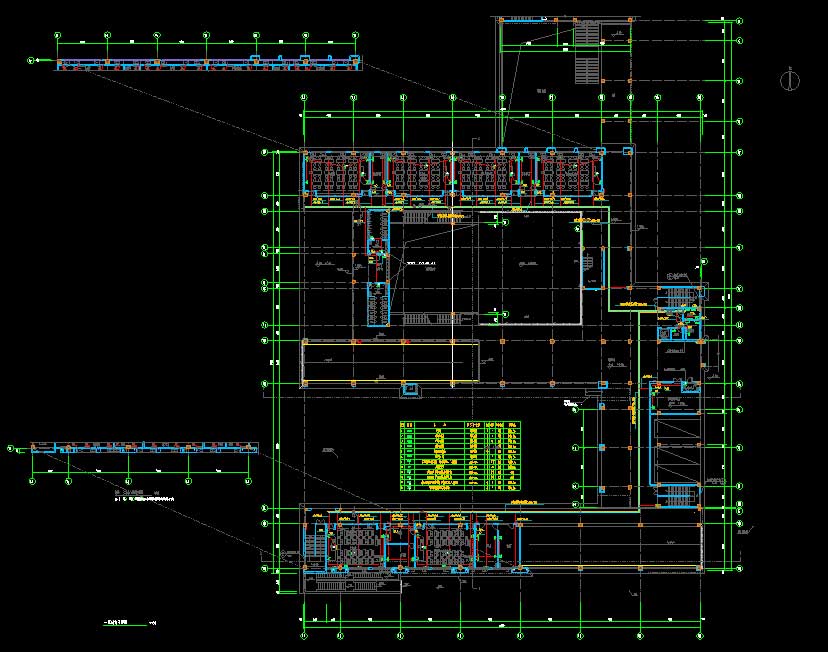

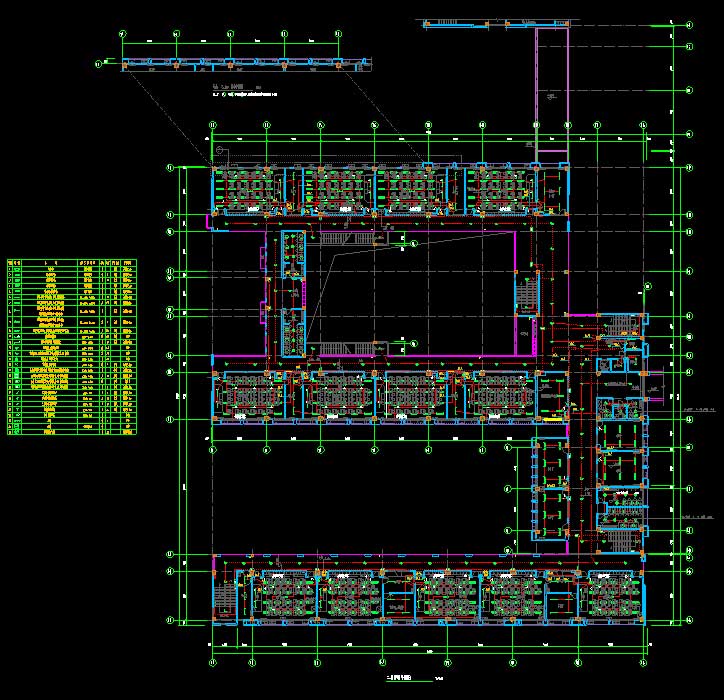

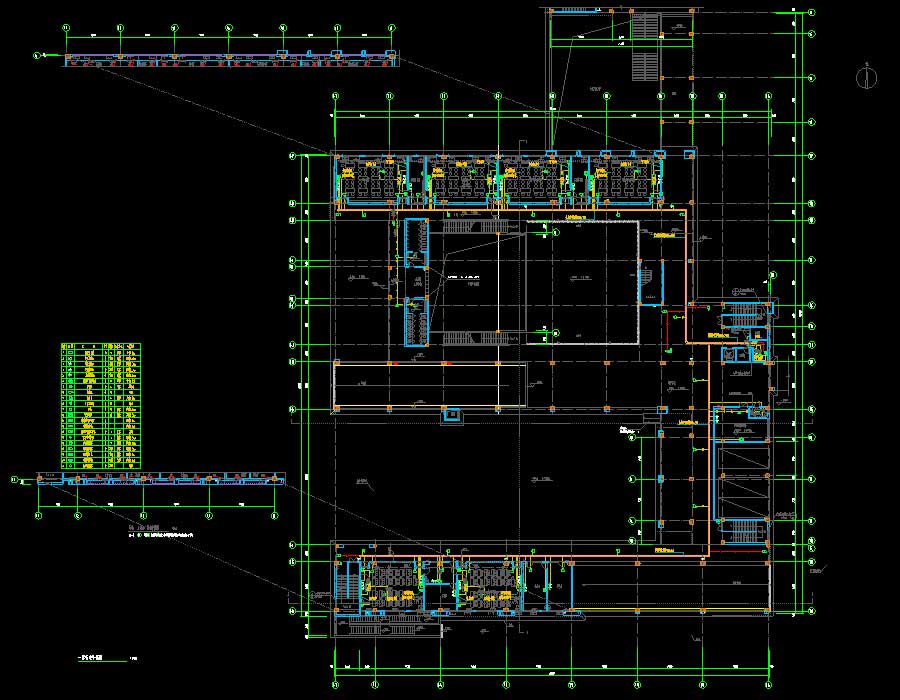

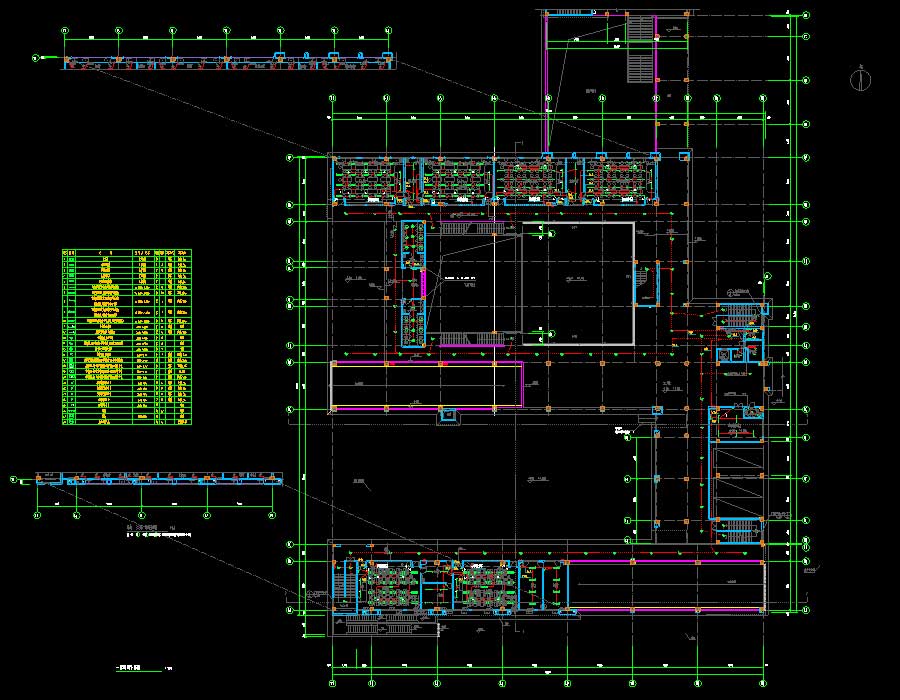

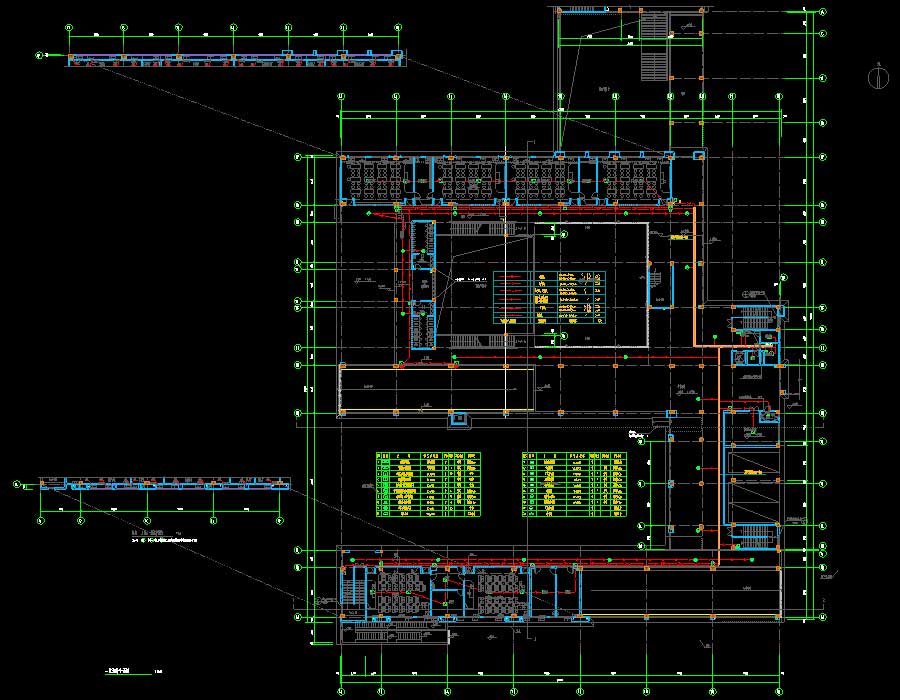

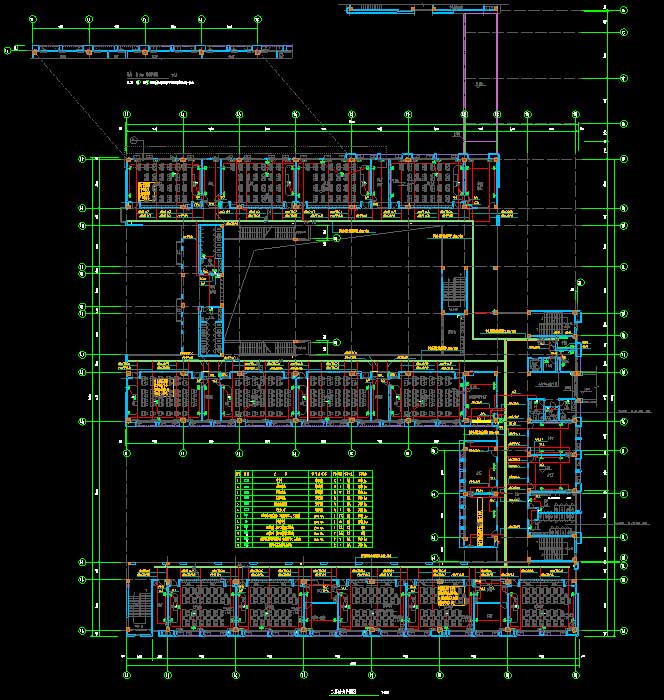

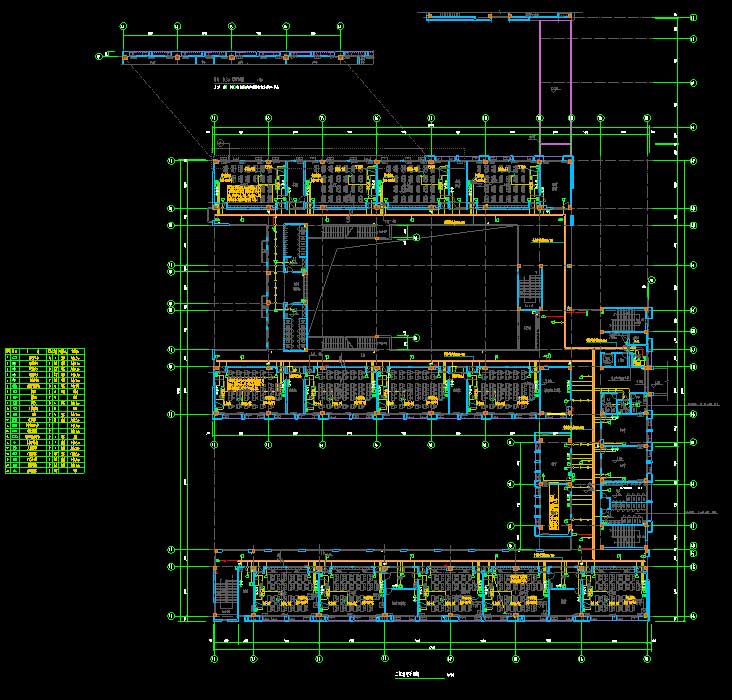

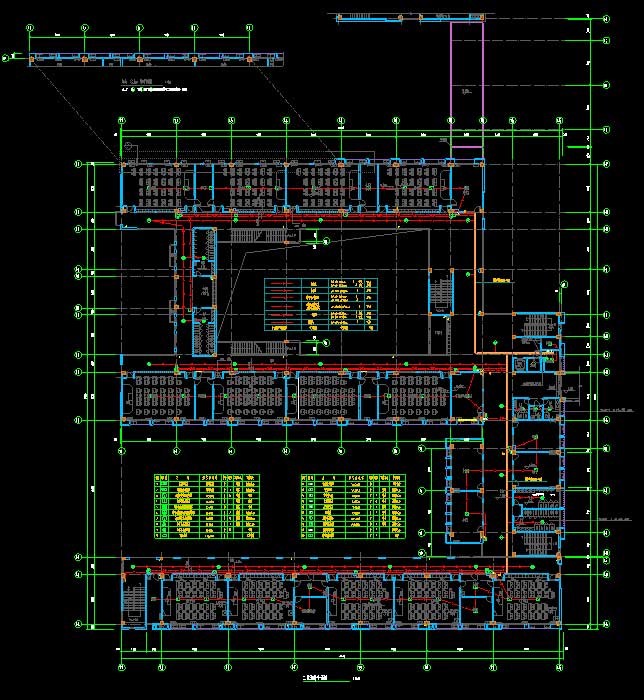

说明:该项目为某学校电气施工图,本项目总建筑面积54552平方米,建筑高度为23.95米,其中包含宿舍、教学楼、食堂、体育馆及地下室。本工程设全埋附建式平战结合使用人防地下室,位于地下一层。图纸内容含:电气说明,变电所10kV配电系统图,变电所低压供电系统,竖向供电干线系统图,漏电火灾监控系统图,消防设备电源监控系统,电力监控系统图,变电所大样,配电箱系统图,动力平面图,组合照明平面图,基础接地平面图,弱电系统图,消防平面图,弱电平面图等等。
建筑面积:54552㎡地上层数:建筑高度:23.95m地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2016
