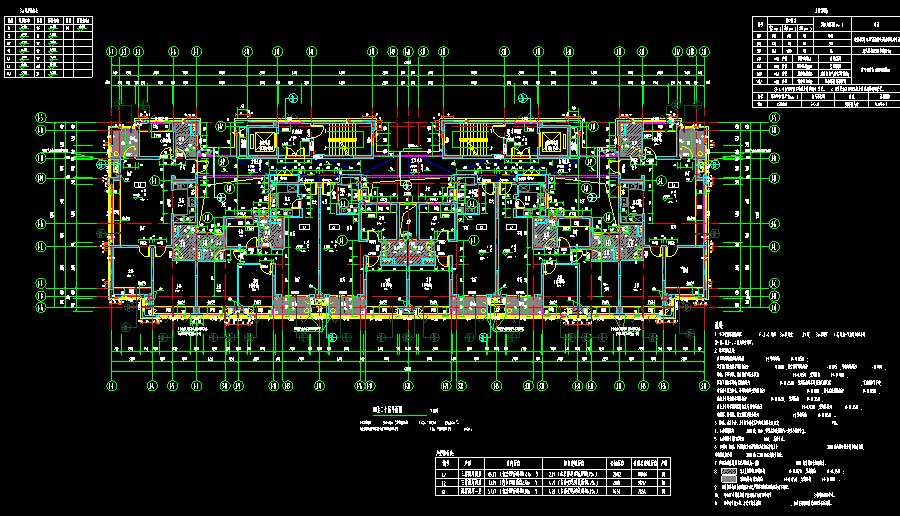

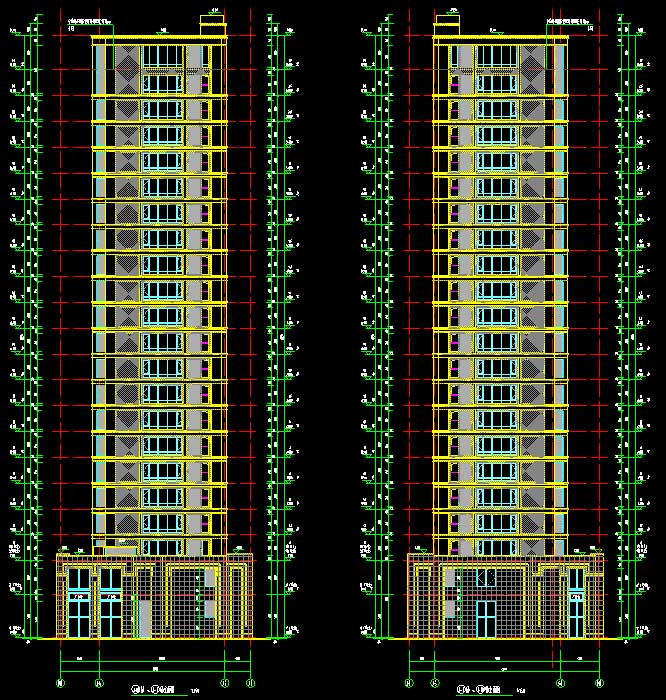

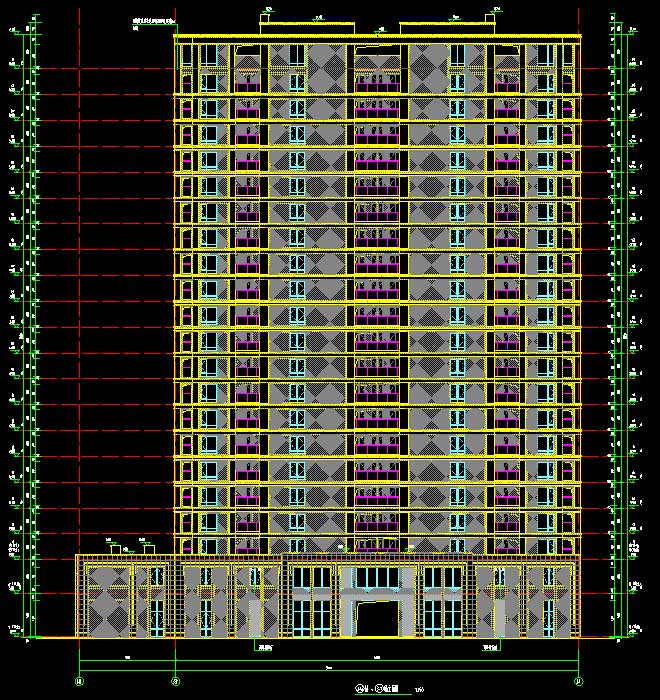

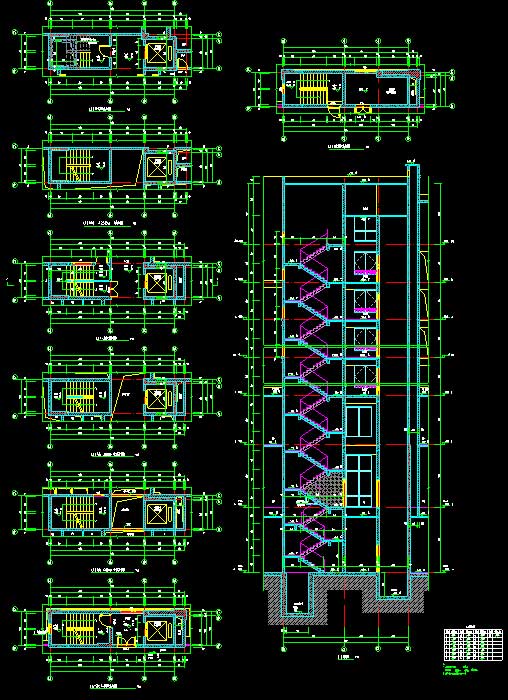

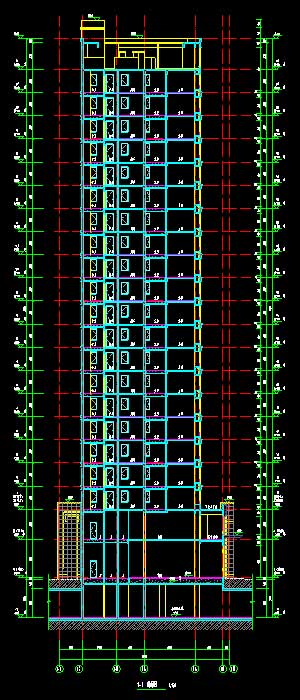

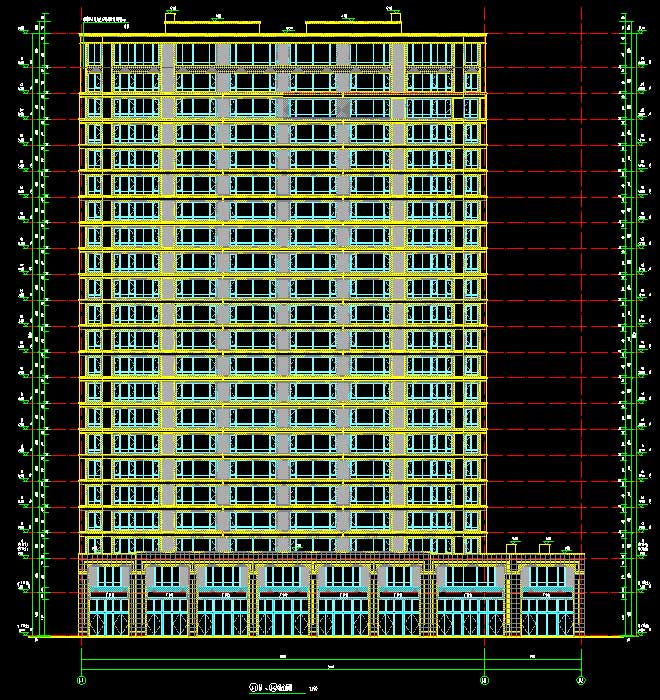

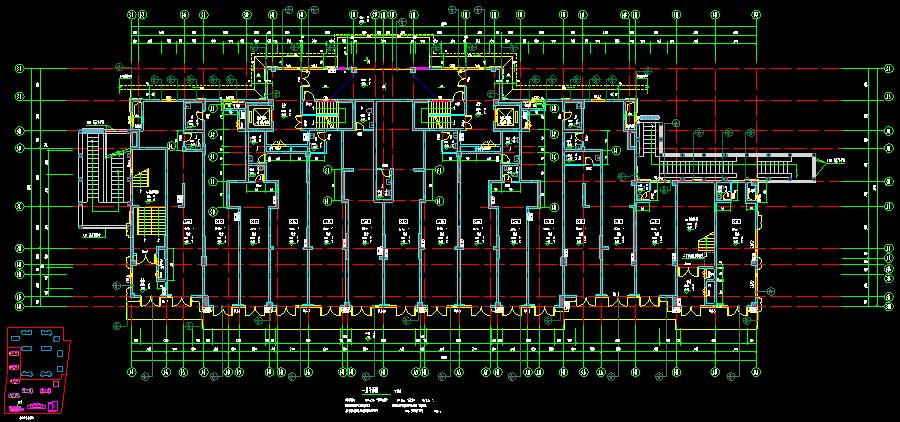

说明:该项目为某小区2、3#住宅楼全专业施工图(含节能设计报告书、结露检查计算书、围护结构隔热计算书),抗震设防烈度为6度,主要结构形式为钢筋砼剪力墙结构,建筑高度分别为84.25、66.25米,地上层数分别为27、21层,建筑面积分别为16553.3、12729.63平方米。图纸内容含:建筑说明,建筑工程质量通病防治技术措施,绿色建筑设计说明专篇,节能设计专项说明,总平面图,平面图,立面图,剖面图,楼梯大样,厨卫大样,节点大样,门窗大样;结构说明,建筑工程质量通病防治技术措施,墙、柱平法施工图,结构布置及板配筋图,梁平法施工图,楼梯大样图,节点大样图;给排水说明,给水平面图,排水平面图,给排水系统原理图,厨卫大样;电气说明,强电竖向系统图,配电箱系统图,配电及照明平面图,屋顶层防雷平面图,均压环平面图,单元通信接入系统图单元闭路电视监视系统图,有线电视系统图,单元可视对讲系统图,消防报警联动系统图,弱电平面图,消防平面图;暖通说明,通风及防排烟平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:16553.3,12729.63㎡地上层数:27,21层建筑高度:84.25,66.25m地下层数:高度类别:高层图纸深度:施工项目地址:广西省设计时间:2018建筑风格:现代效果图:无
