多栋商住楼及住宅多专业施工图3312000416文件大小:728.14M推荐人:馒头图纸张数:387张所属分类:多类专业所含专业:给排水、暖通、电气
分 享
下  载
建筑面积:166370.25㎡地上层数:44,50,39,32,18,33层建筑高度:138.65,147.75,118.95,99.75,67.05,99.95m地下层数:2层高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2017建筑风格:现代效果图:无

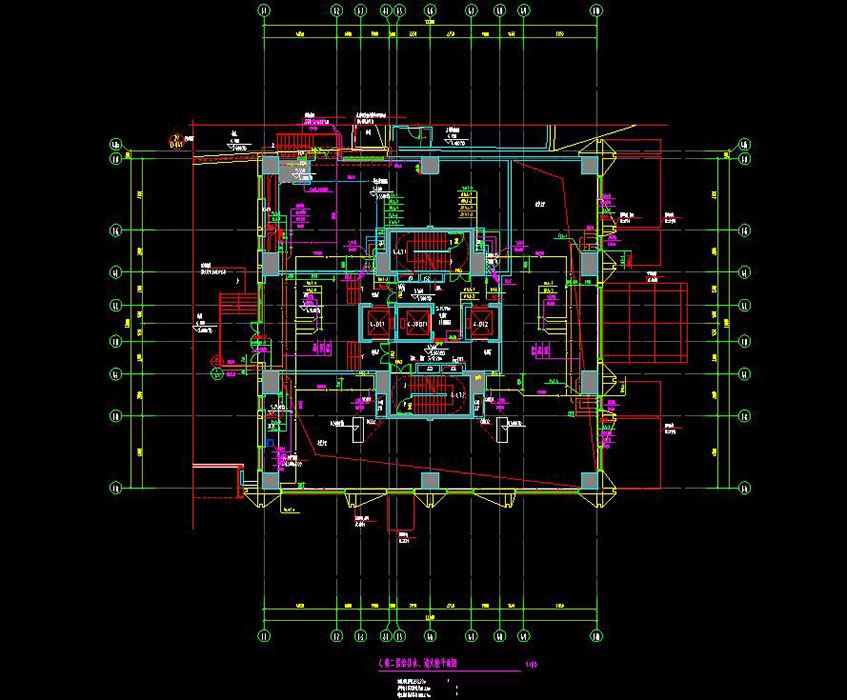

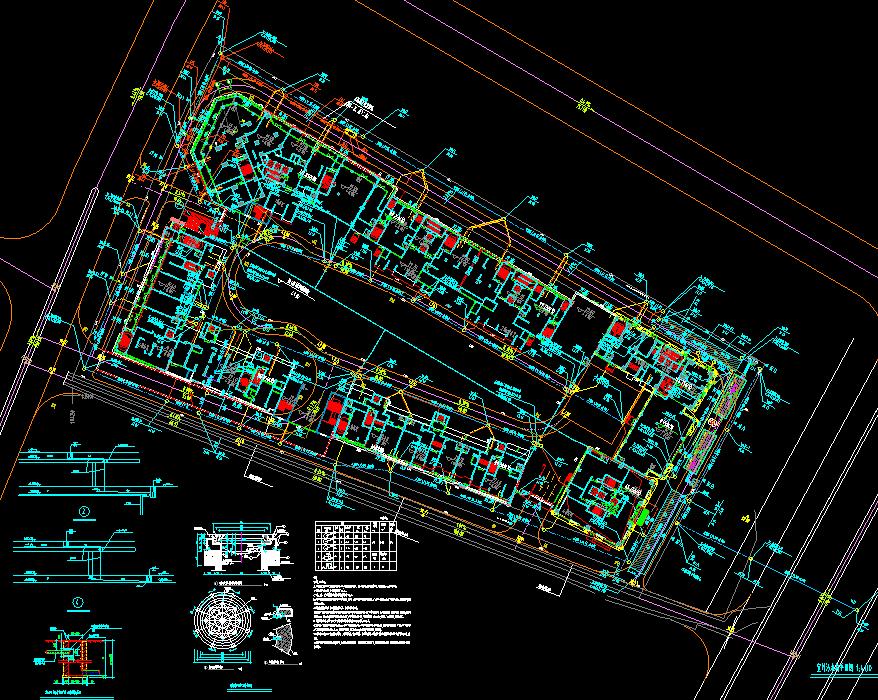

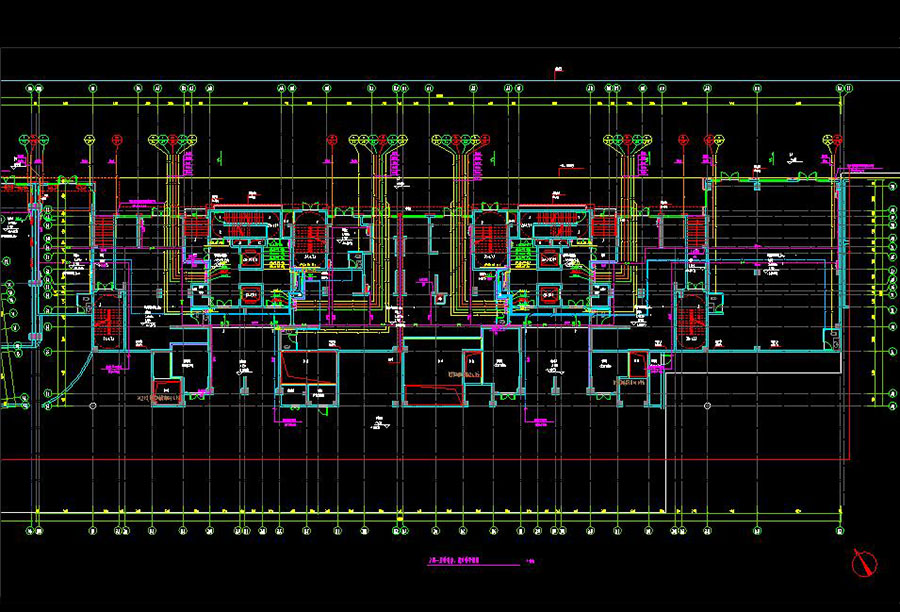

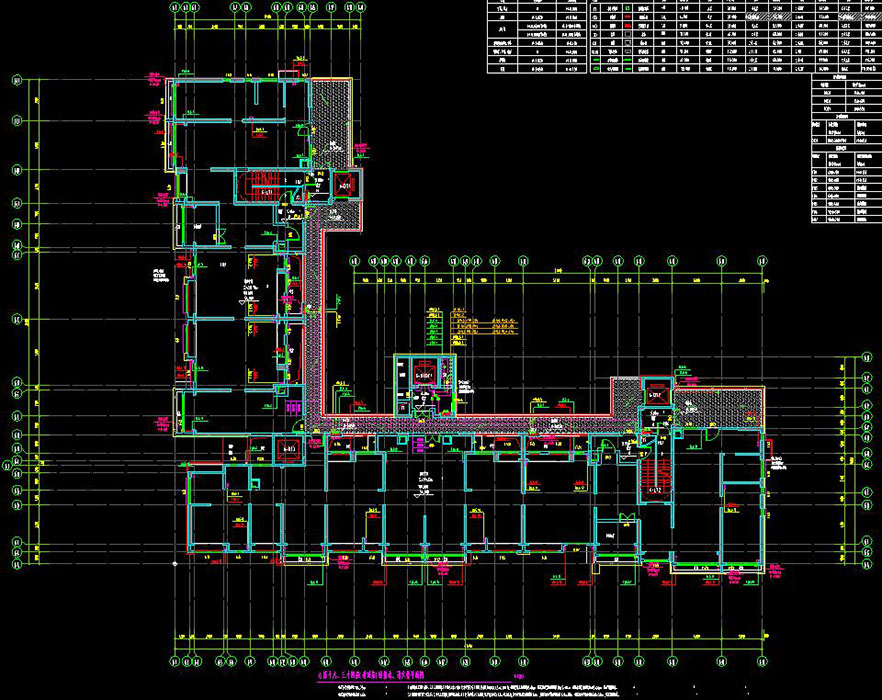

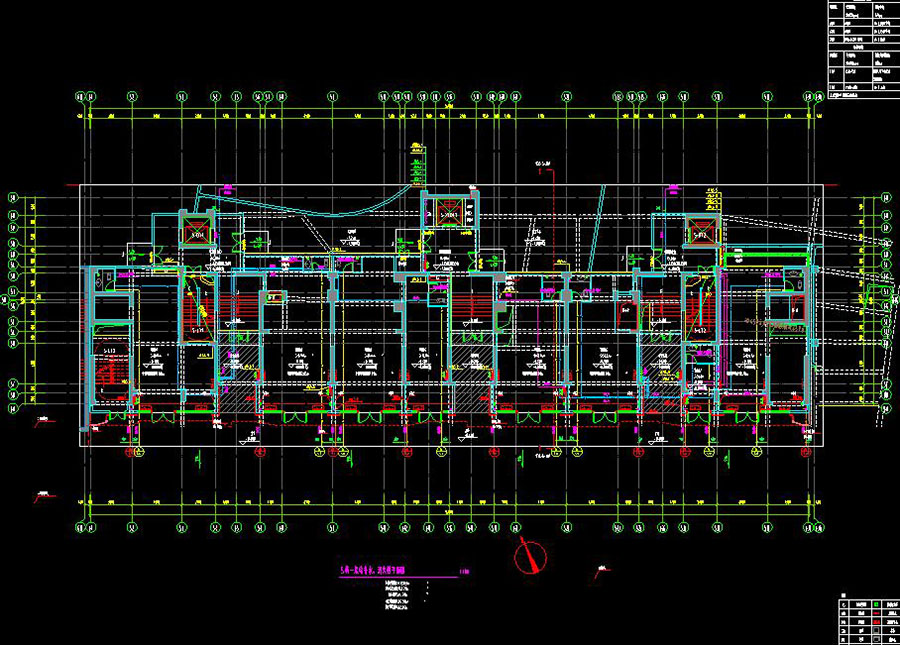

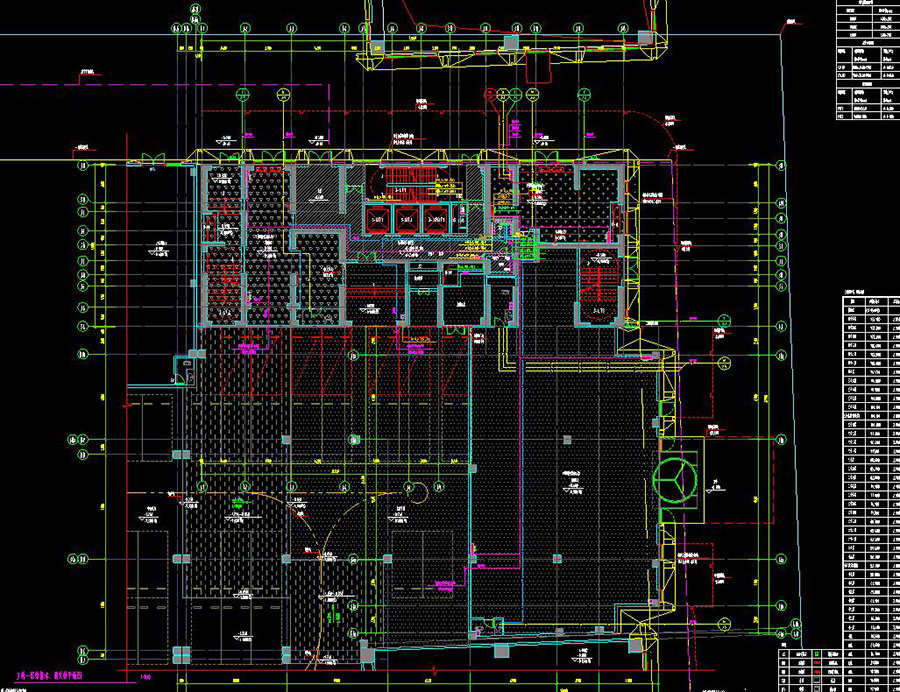

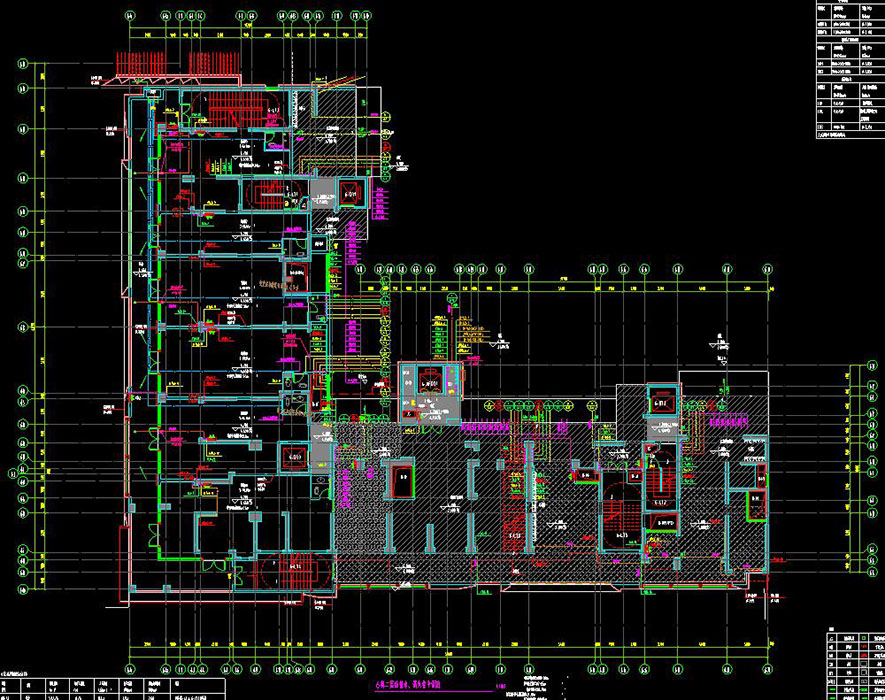

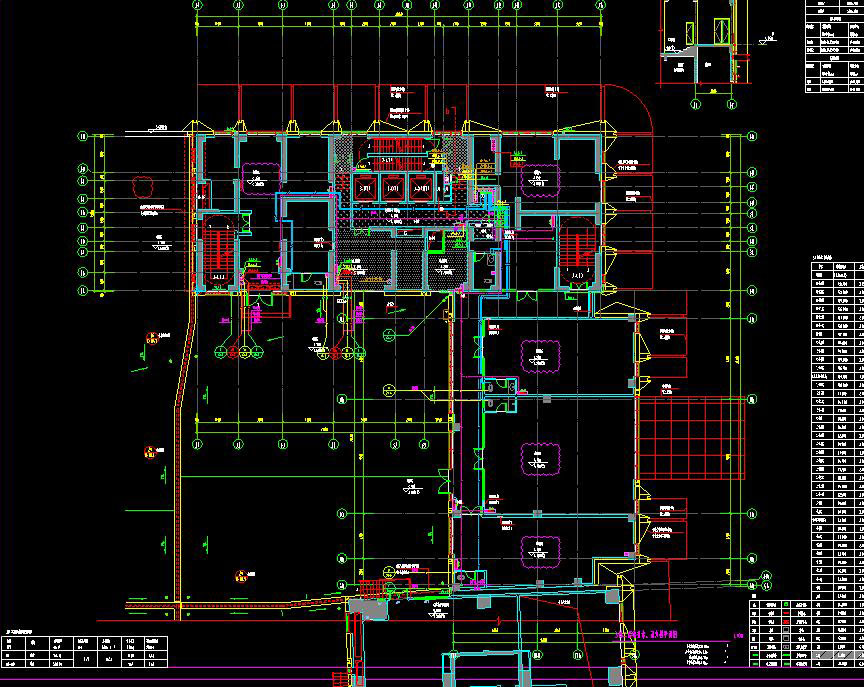

说明:本项目共6栋建筑,由1号楼44层(138.65m)、3号楼50层(147.75m)、6号楼39层(118.95m)等3栋超高层商住楼,2号楼32层高层商住楼(99.75m)、4号楼18层高层商务公寓(67.05m),5号楼33层高层住宅(99.95m)及2层地下室组成,建筑类别为超高层住宅,设计使用年限为50年,项目用地面积为18187.5㎡,总建筑面积为166370.25㎡;图纸包含:目录,给排水设计说明,室外给排水设计说明,室外给水总平面图,室外污水总平面图,室外雨水总平面图,雨水收集利用系统设计说明,水池大样图,雨水收集利用系统工艺流程图,水池节点大样,初期雨水分流井大样图,PP模块雨水池开挖回填示意图,各单体各层给排水、消火栓、自动喷水平面图、系统图,户型给排水大样图,小区入口给排水平面图等;暖通设计说明,图例,主要设备材料表,空调、通风工程安装说明,通风防排烟平面图,空调平面放大图,防排烟系统图,多联机系统图等;强电设计说明,图例,材料表,电气总平面图,配电箱系统图,电力平面图,强电户型放大平面图,强电插座户型放大平面图,屋顶防雷平面图,弱电设计说明,弱电室外总平面图,弱电平面图,弱电户型放大平面图,火灾自动报警设计总说明,火灾自动报警平面图、系统图,消防控制室大样图等;燃气设计说明,燃气总平面图,燃气平面图,户型大样图,燃气系统图等
