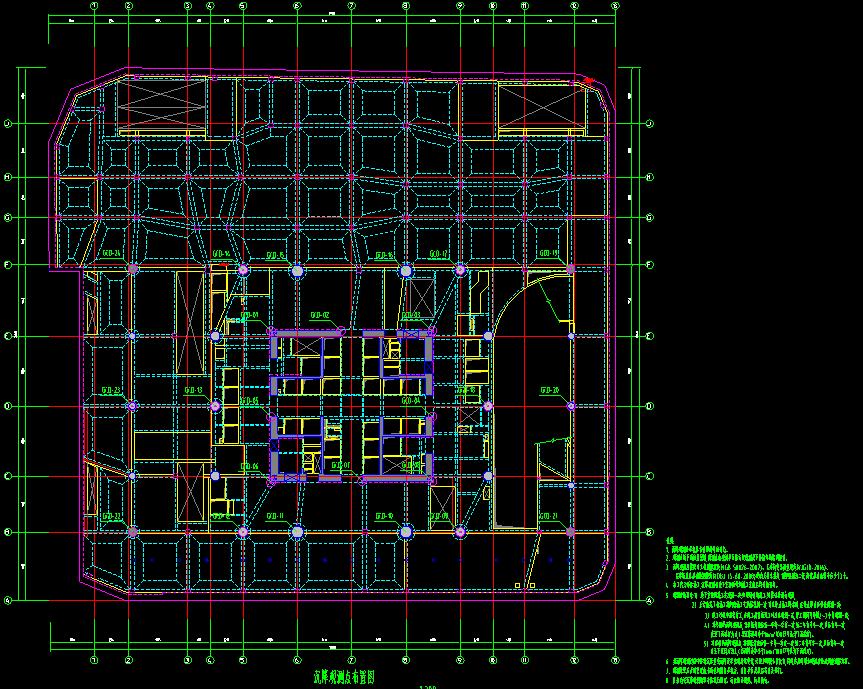

说明:本项目地上1栋塔楼,为超高层办公楼,主要屋面板高度302m(幕墙顶高320m),层高:一~六层7.5~6.0m,七、九、十层5.0m,避难层11.75m、8.4m,其余标准层4.5m,地下五层,层高自下而上为3.8m、3.5m、3.5m、5.0、7.0m,主要功能为停车库、设备用房及人防地下室,塔楼采用钢管混凝土框架-钢筋混凝土核心筒混合结构,纯地下室部分采用框剪结构,抗震设防烈度为7度;图纸包含:目录,结构设计总说明,钢结构设计说明,基础、底板结构布置平面图,人工挖孔混凝土灌注桩施工说明及桩表,锚杆布置平面图,底板配筋平面图,各层墙柱定位平面图及配筋大样图,结构布置及板配筋平面图,梁配筋平面图,X向Y向梁配筋平面图,沉降观测点布置图,节点大样,楼梯大样图,核心筒楼梯大样图,钢楼梯节点大样图;人防结构施工图说明,人防墙体平面图,人防顶板结构图,人防顶板梁配筋图,防护密闭门门框墙配筋图,双扇防护密闭门门框墙配筋图,风井防护密闭门门框墙配筋图,活门门框墙配筋图,FDM门框墙配筋图,车道大样图,防爆波电缆井大样图
结构类型:框架基础类型:抗震烈度:7度抗震风压:雪压:建筑面积:建筑高度:302m地上层数:54层地下层数:5层高度类别:超高层图纸深度:施工项目地址:广东省设计时间:2019
