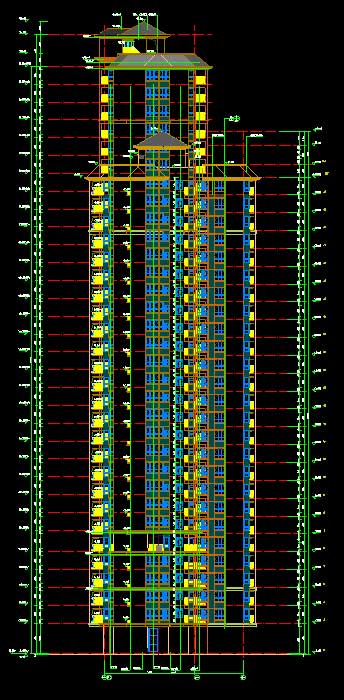

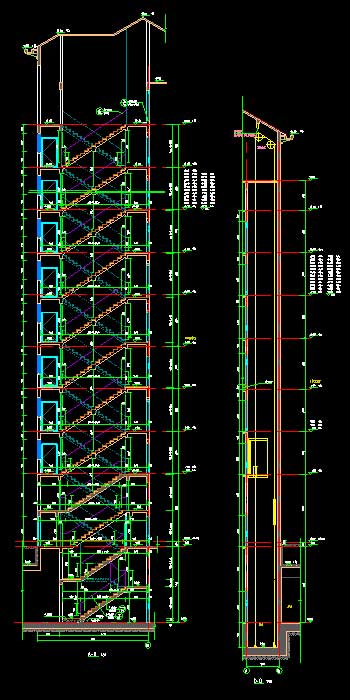

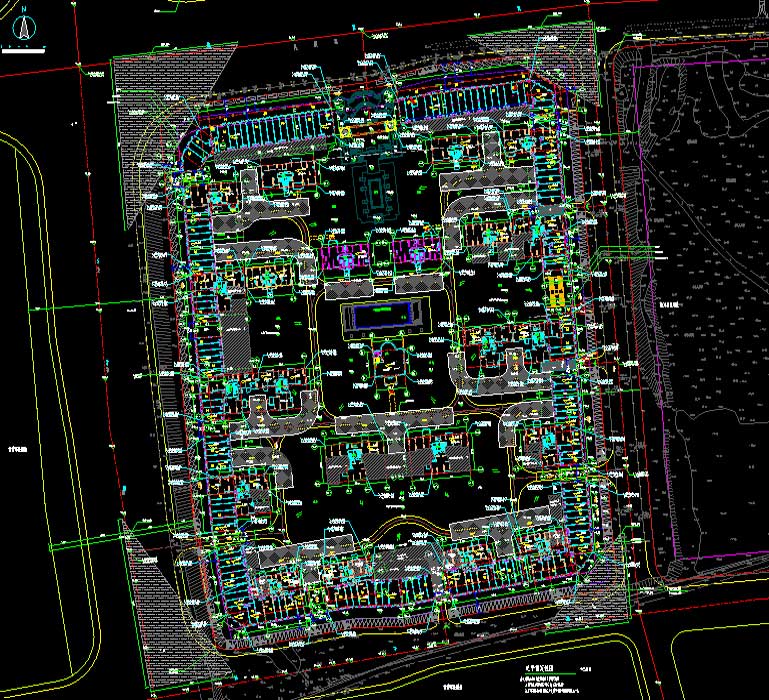

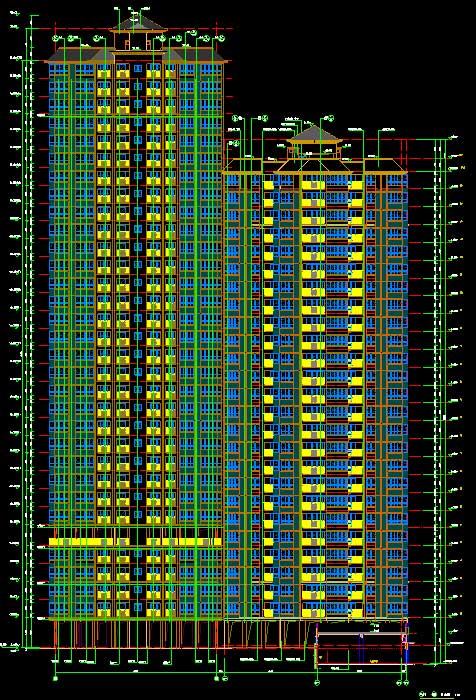

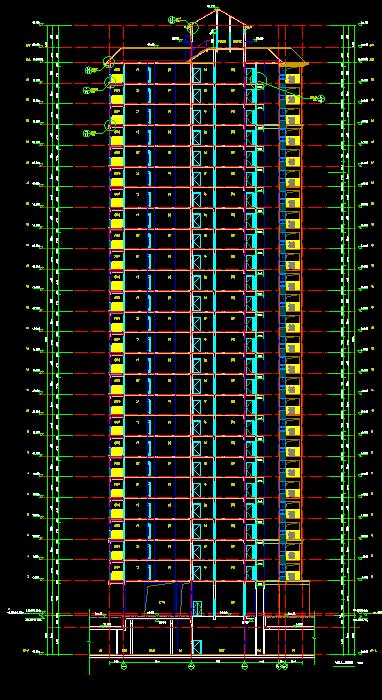

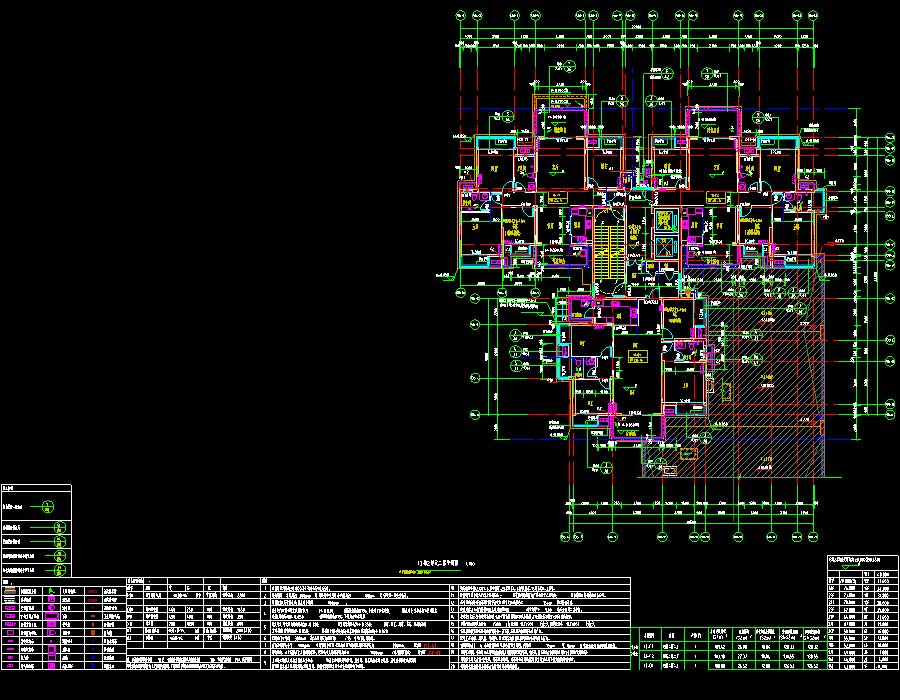

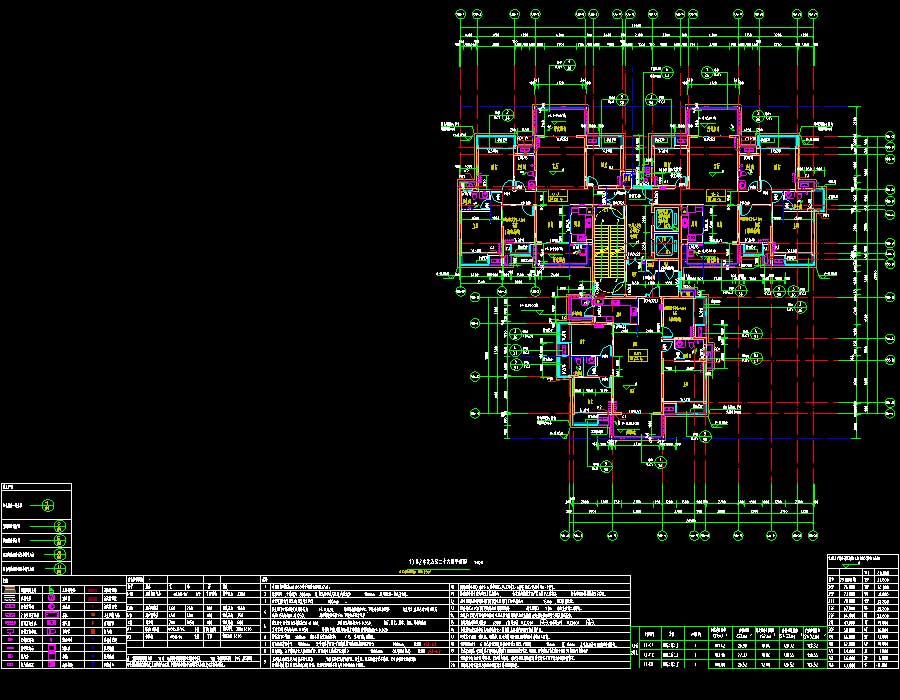

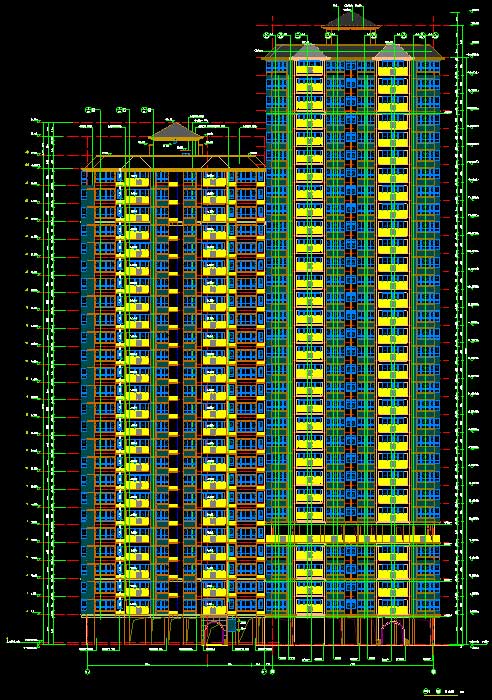

说明:该项目为某小区多栋高层住宅楼全专业施工图(含计算书、反馈单回复、节能审查表),包括1~3、5~13、15~20#住宅楼,21#物管楼,S1、S2#商业楼及地下室。抗震设防烈度为6度,主要结构形式为框架、剪力墙结构。其中,21#物管楼建筑高度为6米,地上层数1层;S1、S2#商业楼地上层数均为2层,建筑高度均为9.09米;9#、12#地上层数均为15层,建筑高度均为47.55米;10#、11#地上层数均为22层,建筑高度均为68.25米;1#、5#地上层数均为25层,建筑高度分别为78.34、77.44米;6#、16#地上层数均为26层,建筑高度均为79.95米;2#建筑高度为96.94米,地上层数31层;3#、17#、18#地上层数均为32层,建筑高度为99.15~99.34米;19#建筑高度为109.35米,地上层数35层;20#建筑高度为118.35米,地上层数38层;7#、8#、13#、15#地上层数均为26/32层,建筑高度均为98.55米;地下室为地下2层,建筑面积为64098.98平方米;该项目总建筑面积为328196平方米。图纸内容含:建筑说明,平面图,立面图,剖面图,门窗详图,楼梯详图,坡道大样,泵房大样,户型大样图,节点大样;结构说明,柱定位及配筋图,板配筋图,墙柱定位图,梁配筋图;给排水说明,生活给水系统图,消火栓系统图,污废水系统图,雨水系统图,冷凝水系统图,给排水及消防平面图;电气说明,竖向干线配电系统图,配电箱系统图,屋顶层防雷平面图,屋顶层电气平面图,照明平面图,高低压供电系统主结线图,高压配电系统图,低压配电系统图,应急母线段配电系统图;暖通说明,防烟系统图,通风平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:328196㎡地上层数:25,31,32,25,26,26,32,26,32,15,22,22,15,26,32,26,32,26,32,32,35,38,1,2,2层建筑高度:78.34,96.94,99.34,77.44,79.95,98.55,98.55,47.55,68.25,68.25,47.55,98.55,98.55,79.95,99.15,99.15,109.35,118.35,6,9.09,9.09m地下层数:2层高度类别:高层图纸深度:施工项目地址:广西省设计时间:2016建筑风格:现代效果图:无
