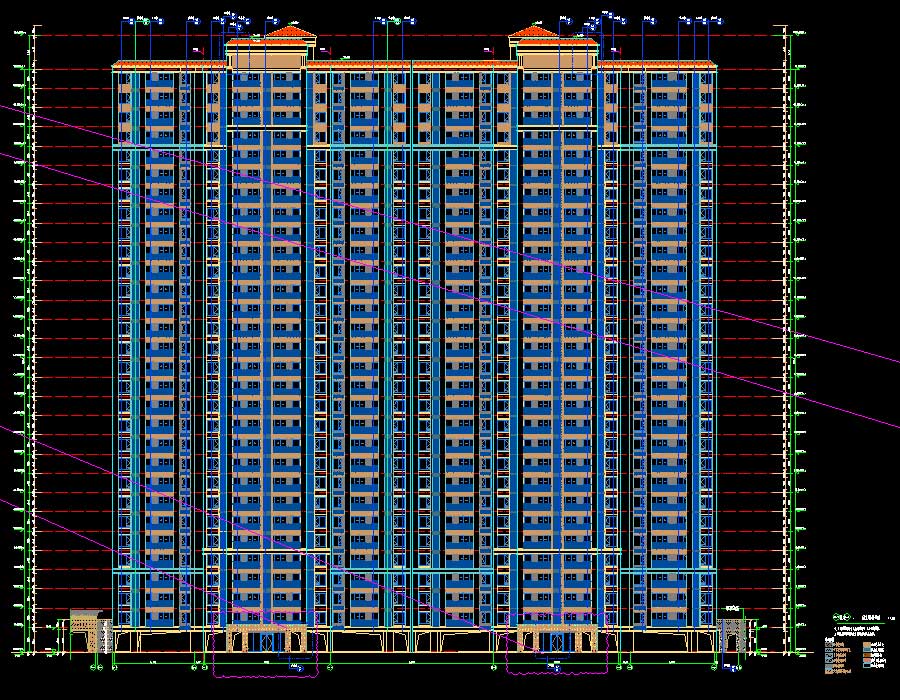

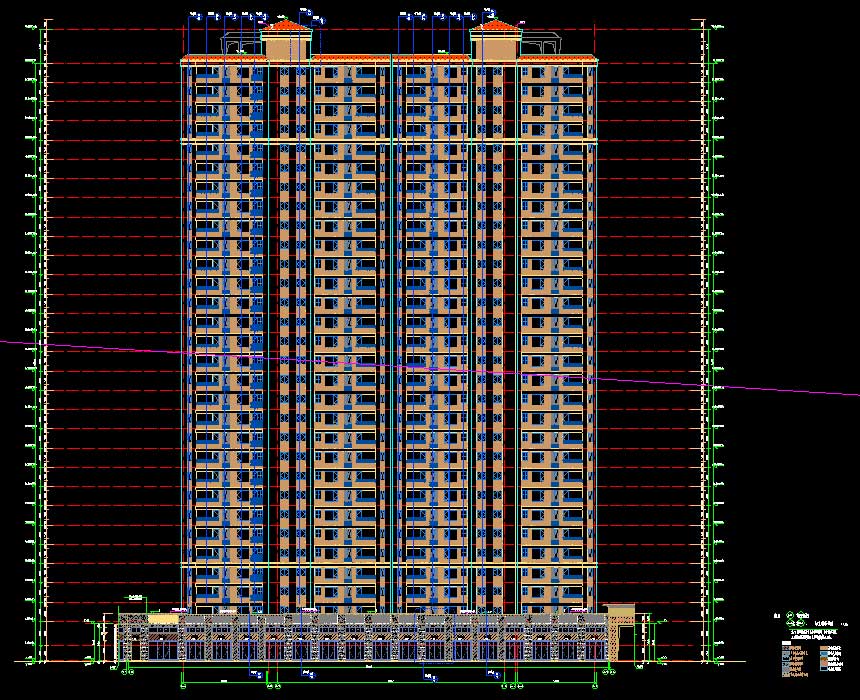

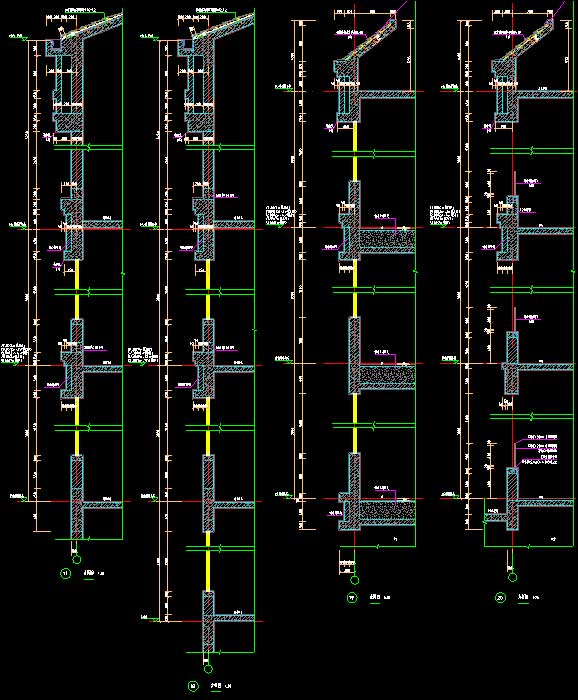

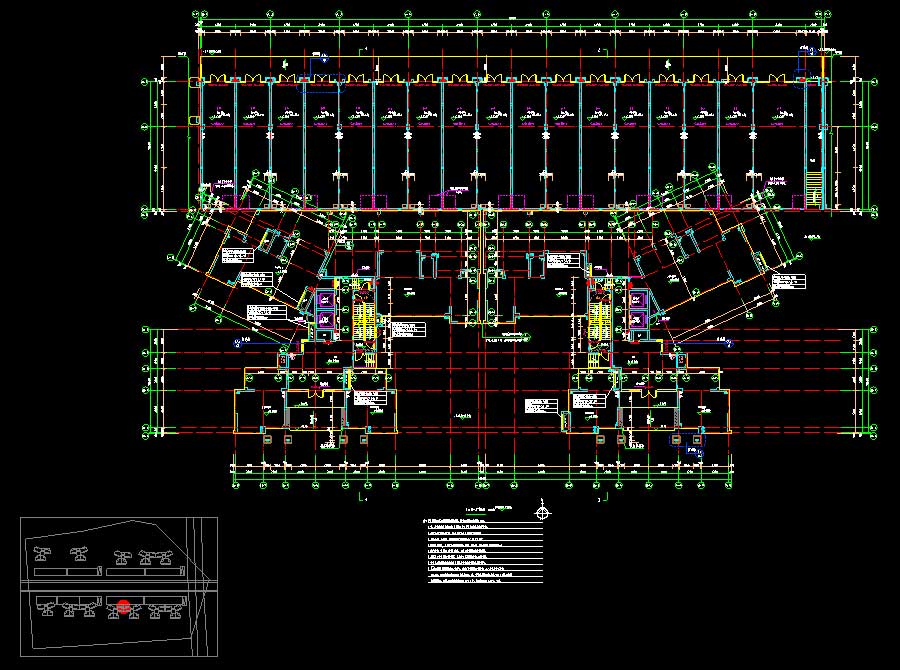

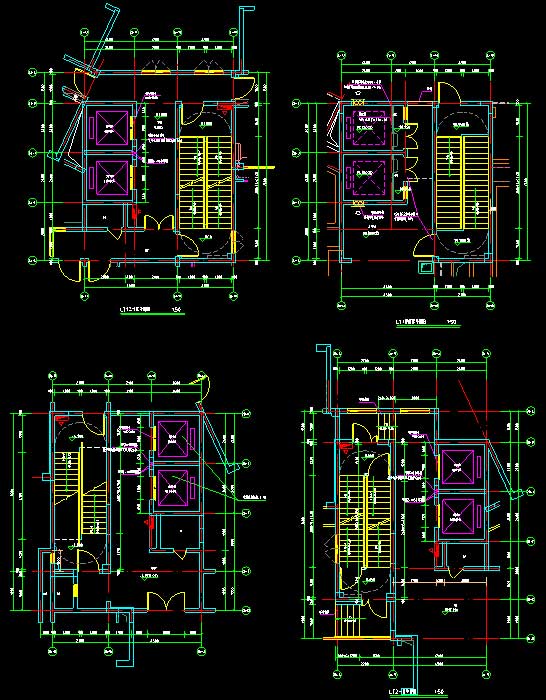

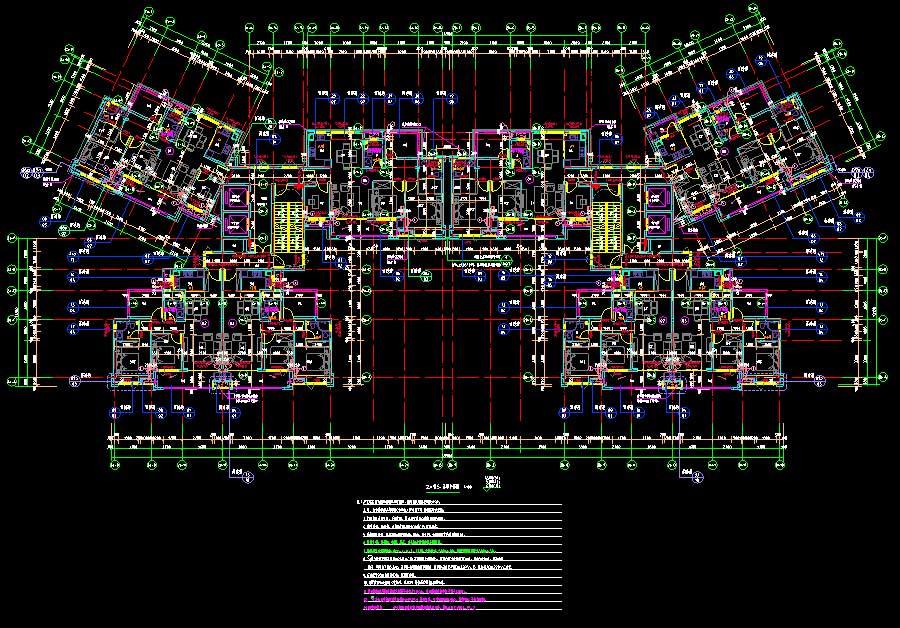

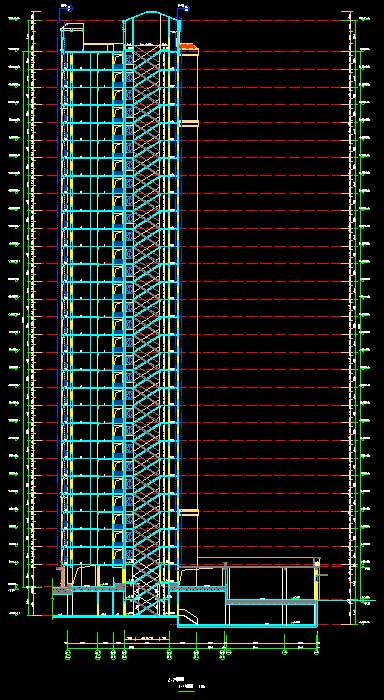

说明:该项目为某小区多栋高层住宅楼建筑施工图,包括1~4#、9~12#住宅楼,5~8#商业楼及北区、南区地下室。抗震设防烈度为6度,主要结构形式为住宅楼剪力墙结构,商业楼及地下室框架结构。其中,5~8#商业楼地上层数均为1层,建筑高度为5.9~6.1米;10#建筑高度为69.45米,地上层数23层;4#建筑高度为84.95米,地上层数28层;1~3#地上层数均为30层,建筑高度均为90.95米;11#建筑高度为93.45米,地上层数31层;9#、12#地上层数均为33层,建筑高度均为99.45米;北区、南区地下室均为地下1层,建筑面积分别为21085.1、24306.5平方米;项目总建筑面积为209362.3平方米。图纸内容含:建筑说明,绿色专篇,平面图,立面图,剖面图,楼梯大样图,墙身大样图,厨房、卫生间平面详图,门窗大样图,汽车坡道平面、剖面大样图,室外楼梯大样图,防火卷帘安装示意图,设备管井门隐藏大样图,地下室排气井大样图,地下室构造详图,防火分区示意图等等。
