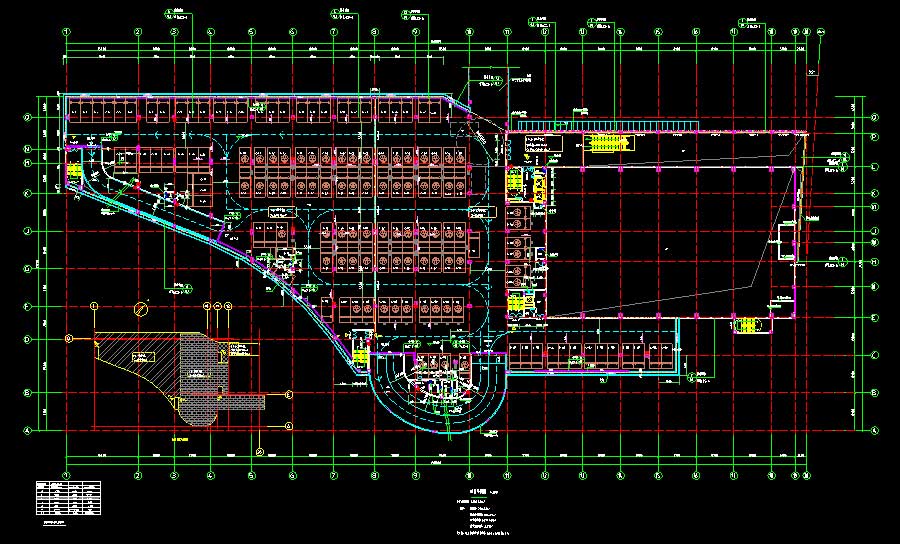

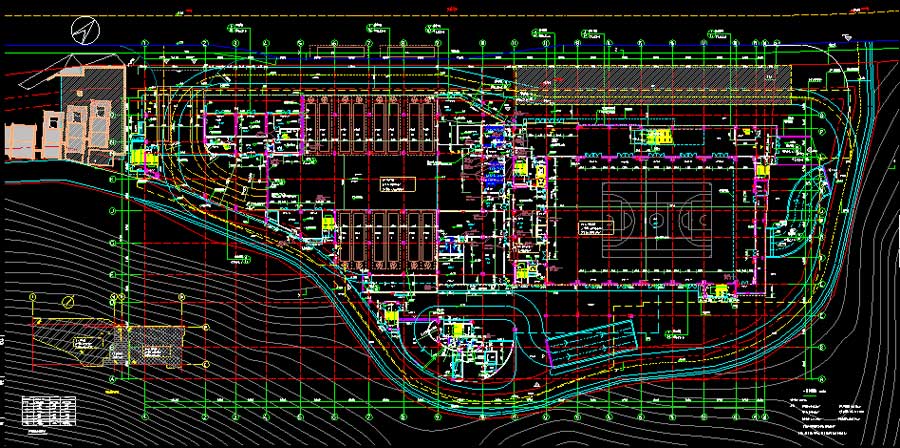

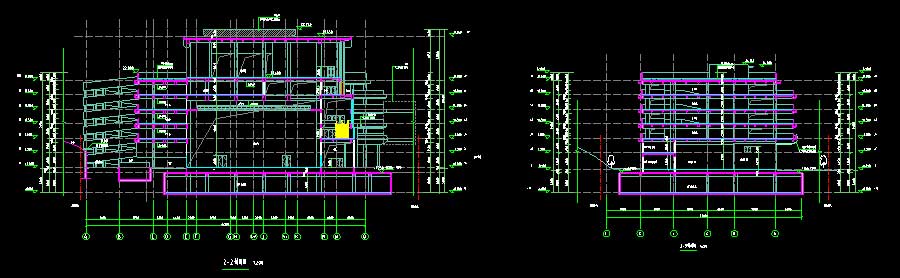

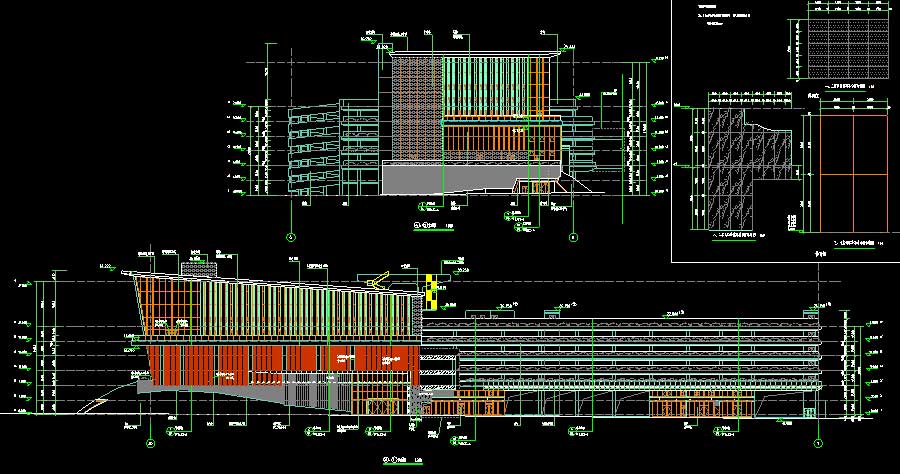

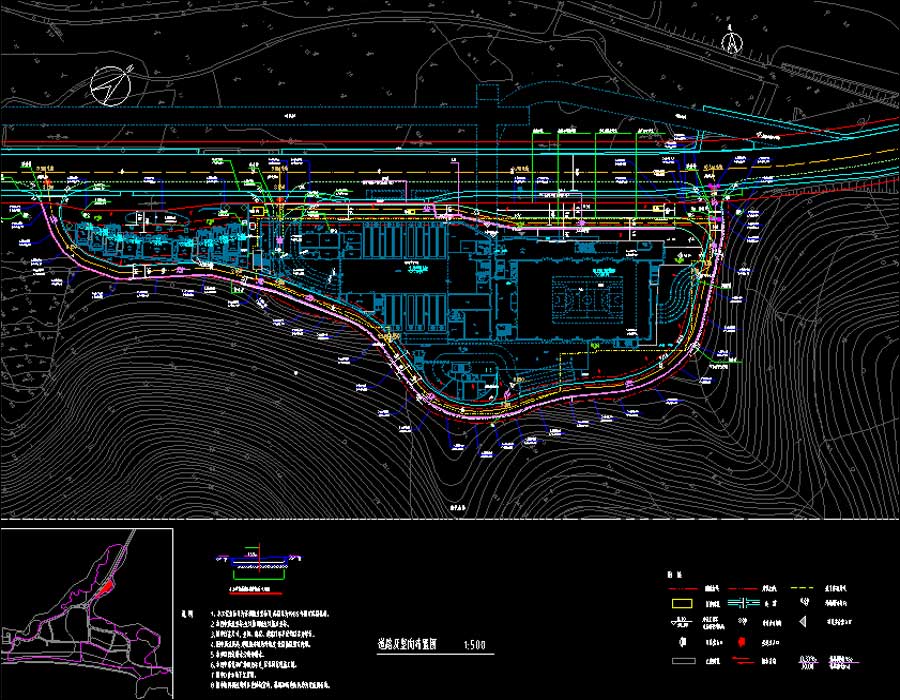

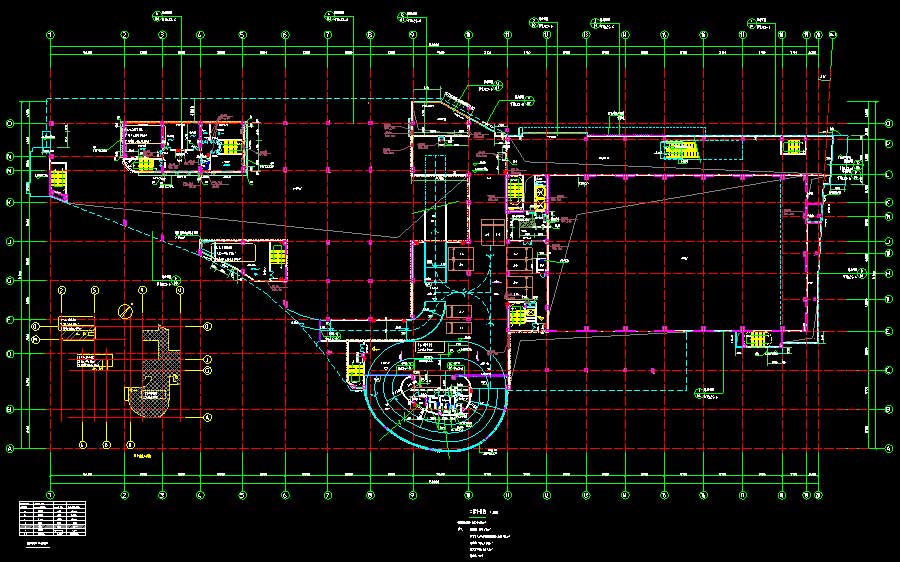

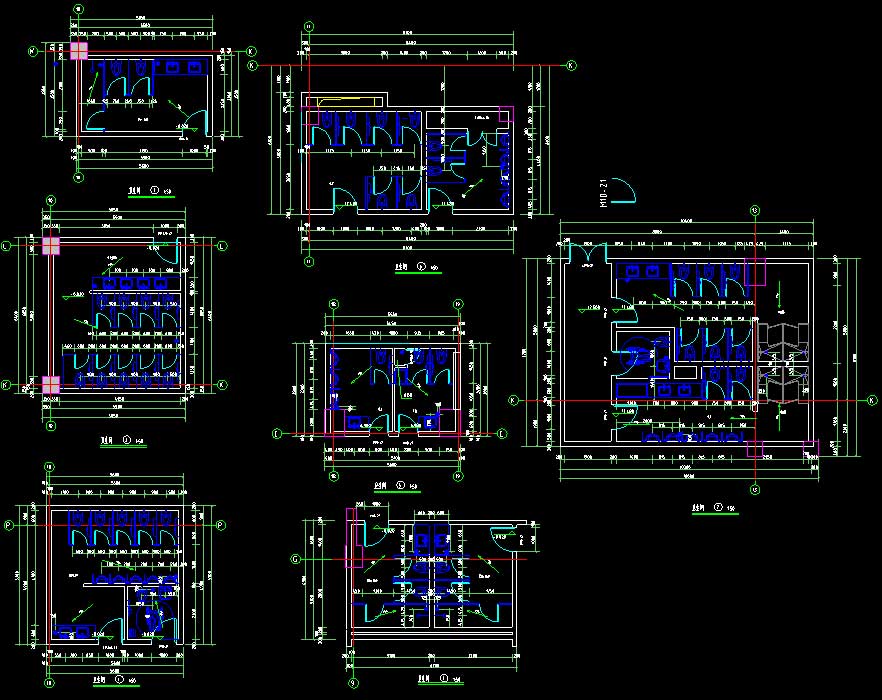

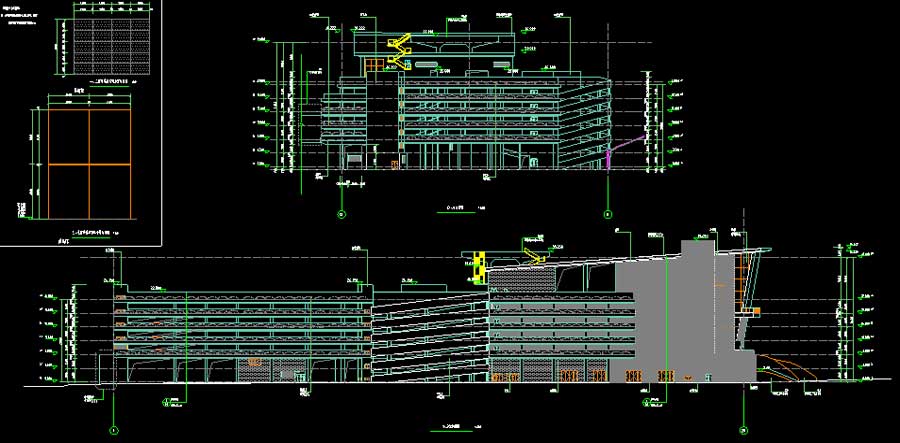

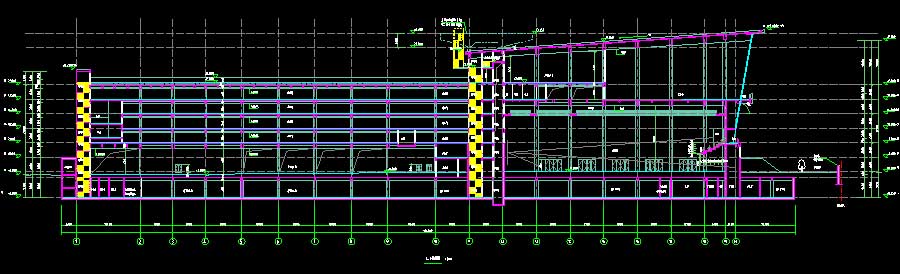

说明:该项目为某体育馆全专业施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为34.22米,地上层数7层,地下层数为1层,总建筑面积为44953.33平方米。图纸内容含:建筑说明,节能专篇,建筑防火说明,平面图,立面图,剖面图,楼梯详图,墙身详图,节点详图;结构说明,桩基础平面布置图,承台平面布置图,旋挖灌注桩详图,抗浮锚杆设计说明,墙柱定位图,留洞图,人防口部详图,楼梯详图,人防墙详图,基坑详图,坡道详图,风井大样,墙柱详图,梁配筋平面图,板配筋平面图;给排水说明,给水、消防系统图,排水系统图,给排水及消防平面图,喷淋平面图,气体灭火系统说明,气体灭火平面图,消防水泵房大样图,消防水泵房及屋顶消防水池大样图,生活水泵房大样图,卫生间大样图;电气说明,高低压主接线图,公共开关房高压系统图,变电所低压配电系统图,变电所布置平面图,配电干线系统图,智能照明系统结构图,配电箱系统图,电力平面图,照明平面图,屋顶层防雷平面图,基础接地平面图,信息网络及程控电话交换系统图,视频监控系统图,公共广播及信息发布系统图,停车场管理及五方通话系统图,智能设备网系统图,火灾自动报警系统图,消防平面图,电气火灾监控及消防电源监控平面图,弱电平面图;暖通说明,空调水管平面图,空调通风排烟平面图等等。专业包括建筑、结构、给排水、电气、采暖通风。
建筑面积:44953.33㎡地上层数:7层建筑高度:34.22m地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2018建筑风格:现代效果图:无
