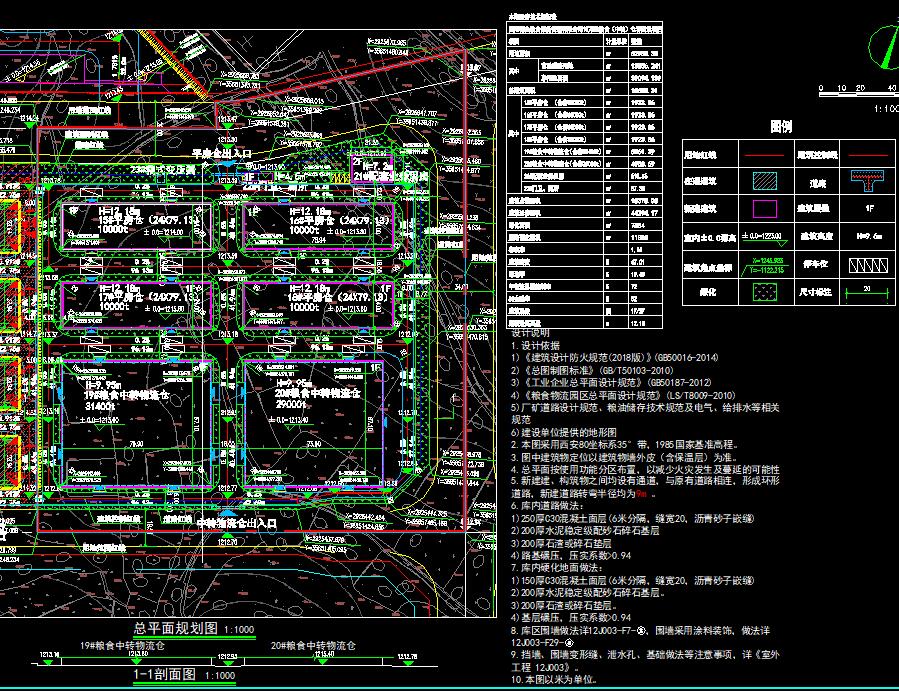

说明:粮食(中转)仓容建设项目,主要有平房仓、门卫、厕所及配套业务用房,其中平房仓地上1层,檐口高度11.13m,建筑面积为1923.86㎡,储粮高度平堆7.5m,仓房跨度24m,屋架为折线形屋架构类型,柱为现浇钢筋混凝土,外墙为烧结普通砖;门卫、厕所地上1层,檐口高度4.5m,建筑面积为57.33㎡,主体结构为钢筋混凝土框架结构,围护结构为烧结普通多孔砖;配套业务用房地上4层,檐口高7.5m,建筑面积为610.56㎡,主体结构为框架结构,围护结构为厚蒸压加气混凝土砌块;图纸包含:总平面及竖向布置图,建筑施工图设计说明,各层平面图,立剖面图,楼梯详图,卫生间详图,门窗表,平房仓样图和结构设计说明,混凝土结构设计说明,钢结构设计说明,基础平面图及大样图,梁柱平面布置图,Z1~Z5大样图及圈梁立面示意图,墙体圈梁配筋图,屋架上弦、下弦支撑平面布置图,屋架屋顶结构平面图,山墙卧梁及埋件详图,屋架与柱及外墙连接节点,墙身柱拉结详图、通风洞做法,雨篷结构详图,门洞口处圈梁布置图,粮情检测门平台结构详图,楼梯大样图等
建筑面积:1923.86,57.33,610.56㎡地上层数:1,1,4层建筑高度:11.13,4.5,7.5m地下层数:高度类别:低层图纸深度:施工项目地址:贵州省设计时间:2020建筑风格:现代效果图:无
