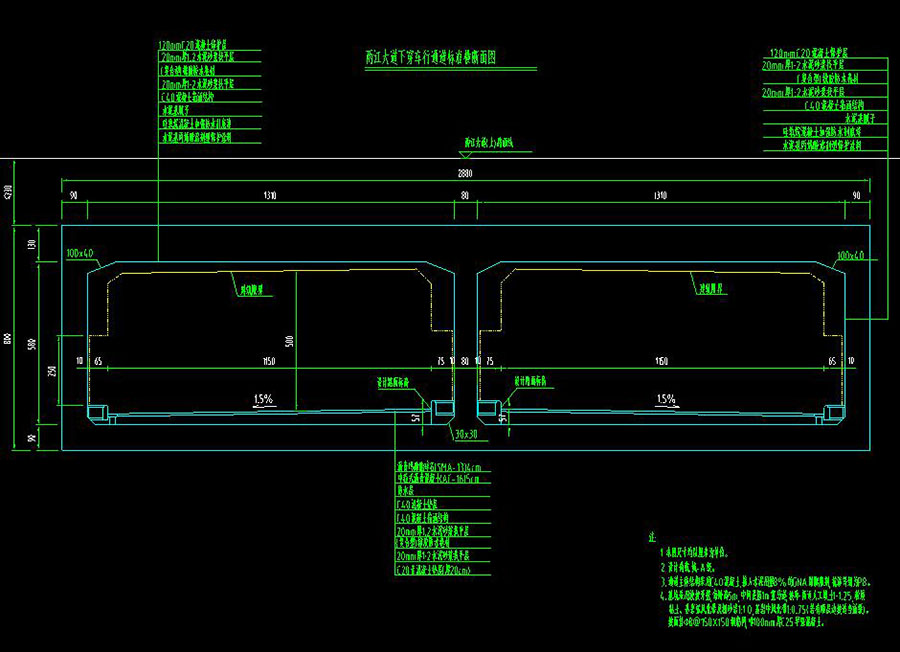

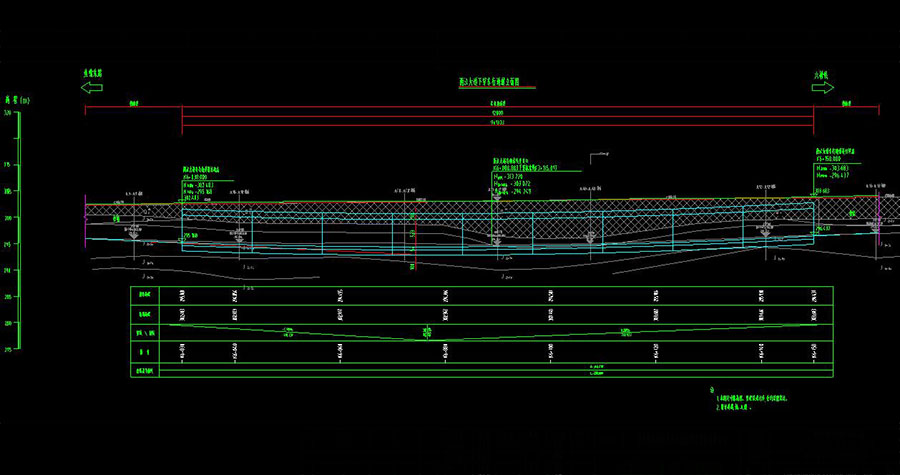

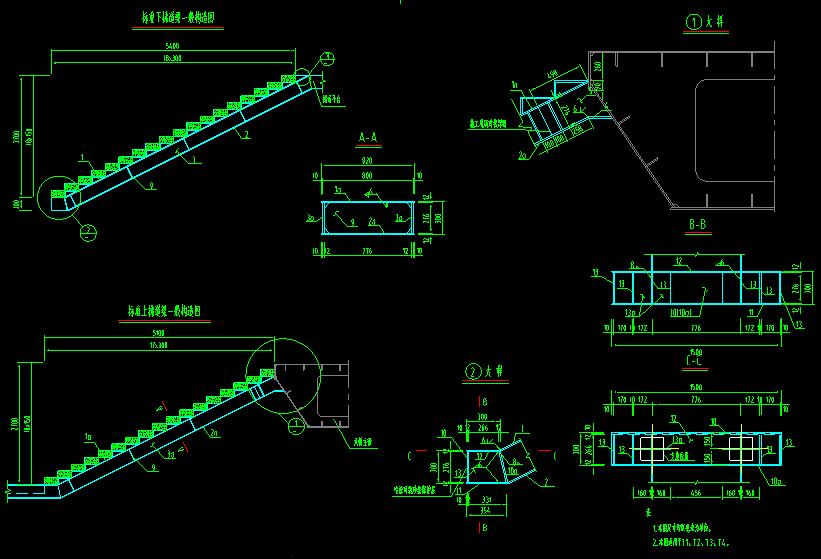

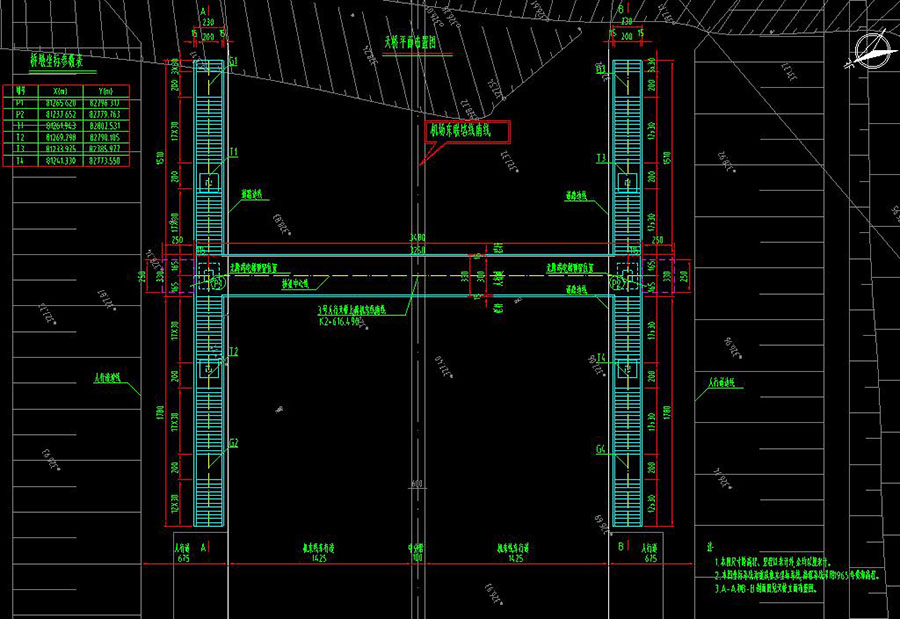

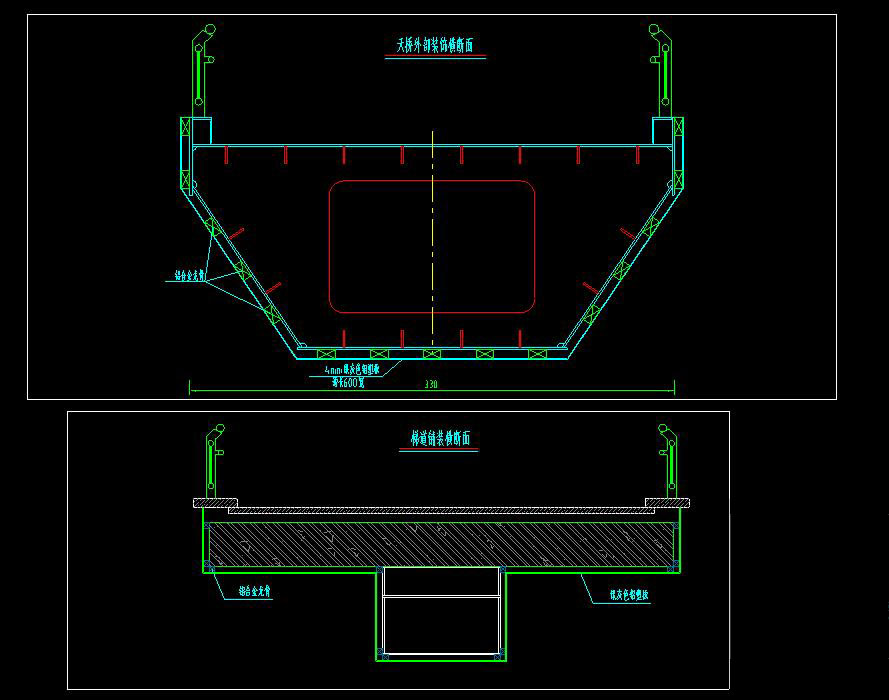

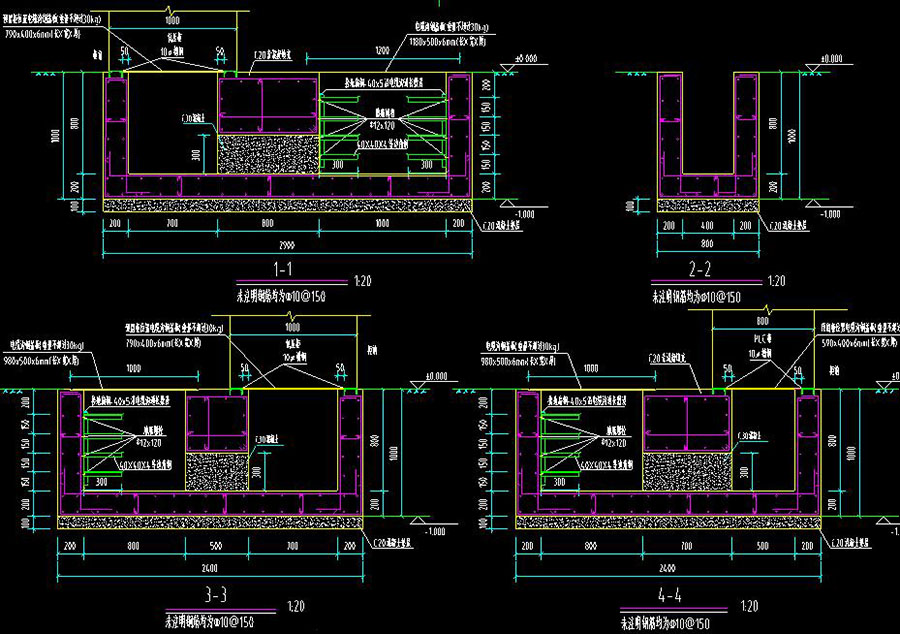

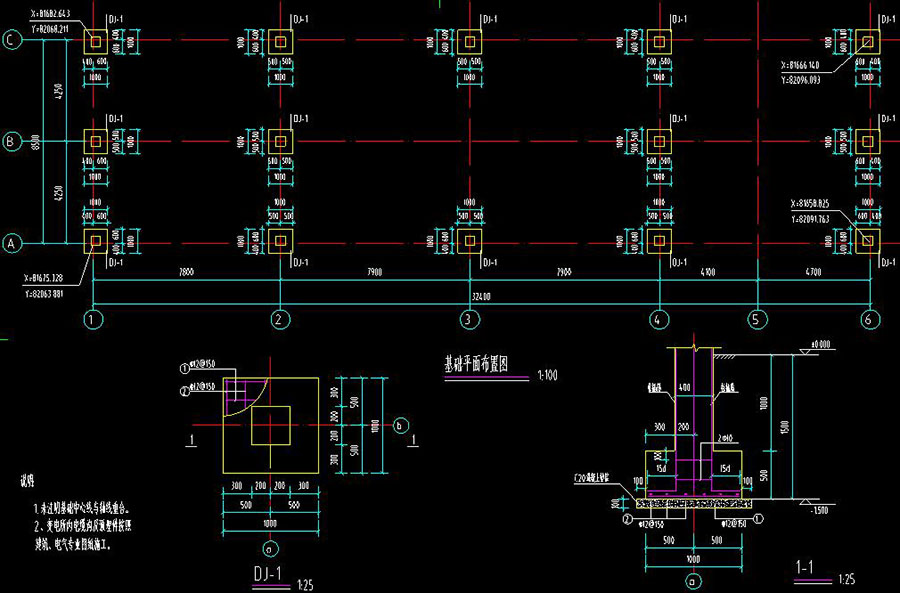

说明:本工程主要包含车行通道及人行天桥、隧道管理用房结构施工图,车行通道结构净宽13.1m,结构净高≥5m,人行天桥桥面净宽3m,梯道净宽2m,隧道管理用房地上1层,变电所长32.4m,宽8.5m,为现浇钢筋混凝土框架结构体系,以基顶为嵌固层,结构设计高度4.5m,图纸包含:人行天桥及通道施工图设计说明,人行天桥总体平面布置图,工程数量表,桥位平面图,桥型布置图,钢箱梁一般构造图,梯道梁一般构造图,梯道平台一般构造图,天桥主墩一般构造图,主墩墩柱钢筋布置图,梯道支墩一般构造图,支墩墩柱钢筋布置图,梯道扩大基础一般构造图,梯道踏步板钢筋布置图,天桥支座布置图,支座垫石钢筋布置图,桥面铺装及排水一般构造图,栏杆一般构造图,天桥外部装饰图,天桥施工流程图,两江大道下穿车行通道工程数量表,平面布置图,立面布置图,标准横断面图,通道构造图,钢筋布置图,侧水沟构造图,防水构造图,挡土墙构造图;隧道管理用房结构设计说明,基础平面布置图,柱平面布置图,电缆沟平面布置图、剖面配筋图、板平面布置图、盖板图
结构类型:框架基础类型:独立抗震烈度:6度抗震风压:0.4kN/㎡雪压:建筑面积:建筑高度:4.5m地上层数:1层地下层数:高度类别:低层图纸深度:施工项目地址:重庆市设计时间:2018
